І все ж, панове, давайте заспокоїмося і адекватно поглянемо нате, що відбувається…
<І так, перша частина скінчилася, ремонт годинника був вдалозакінчений і я приступив до того, для чого я тут власне і пишу всеце.
<
Я думаю, ви вже зрозуміли, що тут не буде діодних плат і плазмовихшкал, тут буде старий добрий колгосп у вигляді діодних стрічок…
Вся проблема лише в тому, Що зробити нормальне внутрішнєпідсвічування дуже складно. Справа в тому, що місця в приборці длявашої творчості катастрофічно мало, і створити рівномірнепідсвічування діодними стрічками, ну в принципі неможливо.

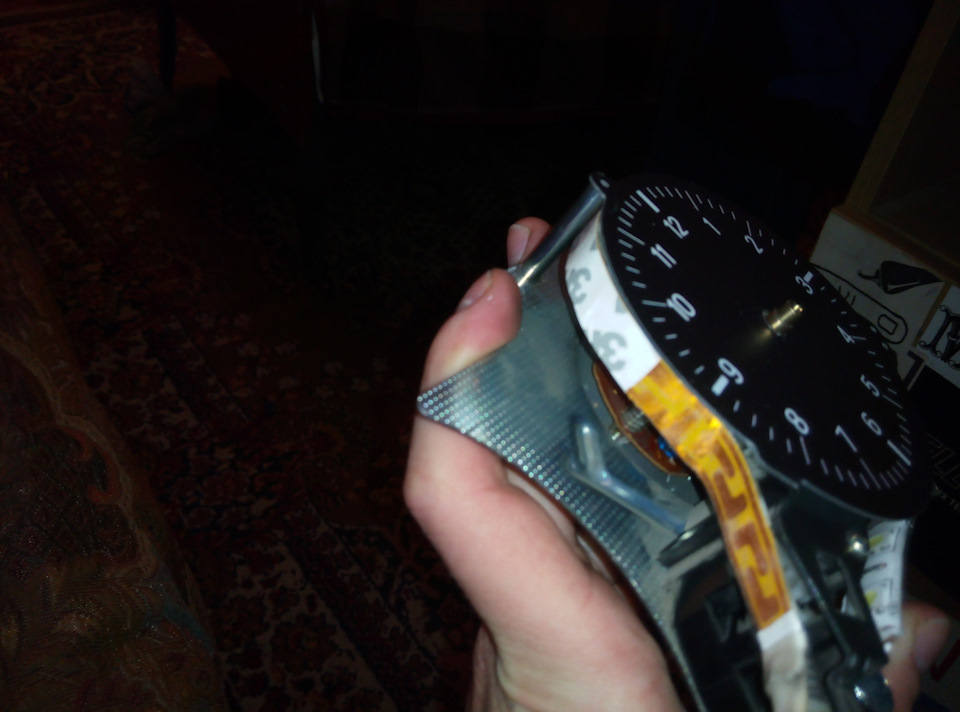

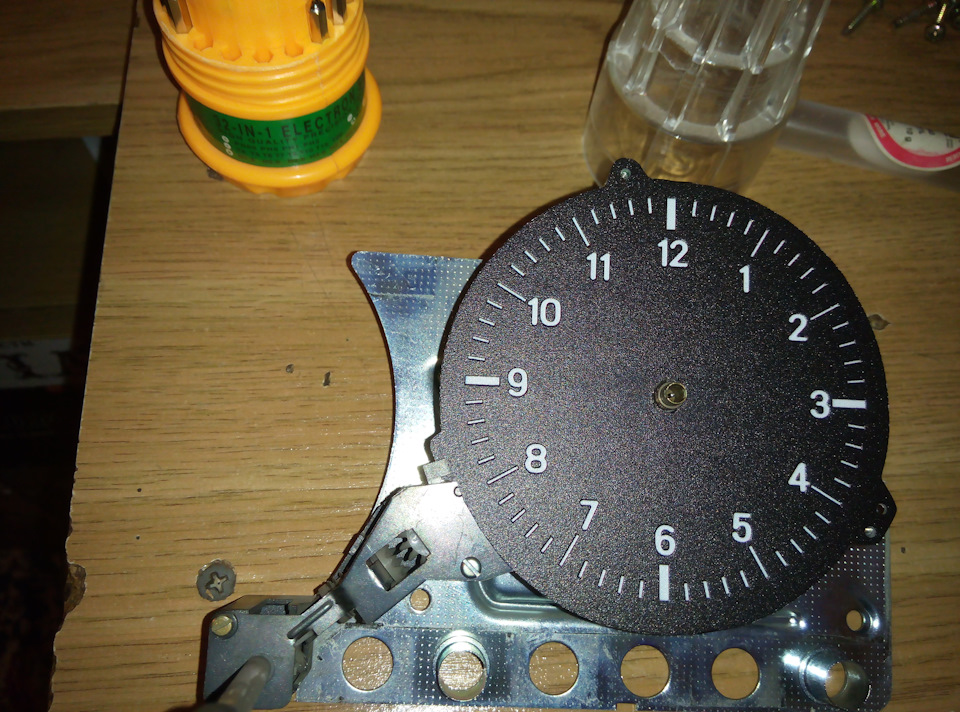

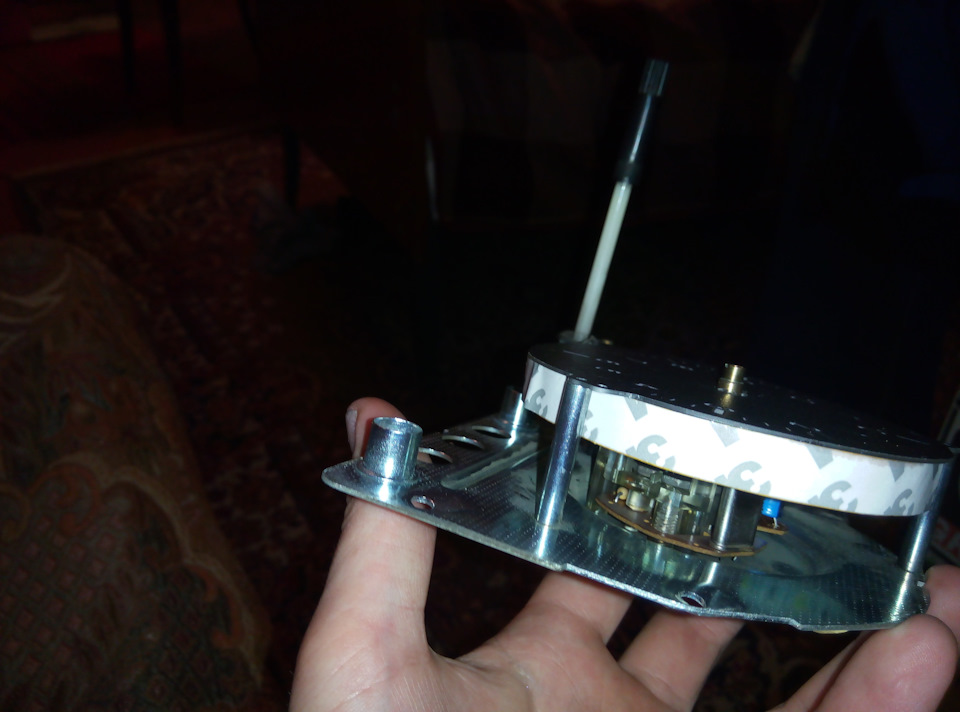

Я вчинив таким чином. Відміряв потрібний мені шматок стрічки, відрізав, підпаяв до нього дроти із запасом, і приклеїв стрічкуторцем до шкали. Ми упремося в регулювання годинника. Це не великапроблема, шкала сама по собі трохи розсіює світло, тому переживатине варто, чорної плями на приборці у вас не буде.

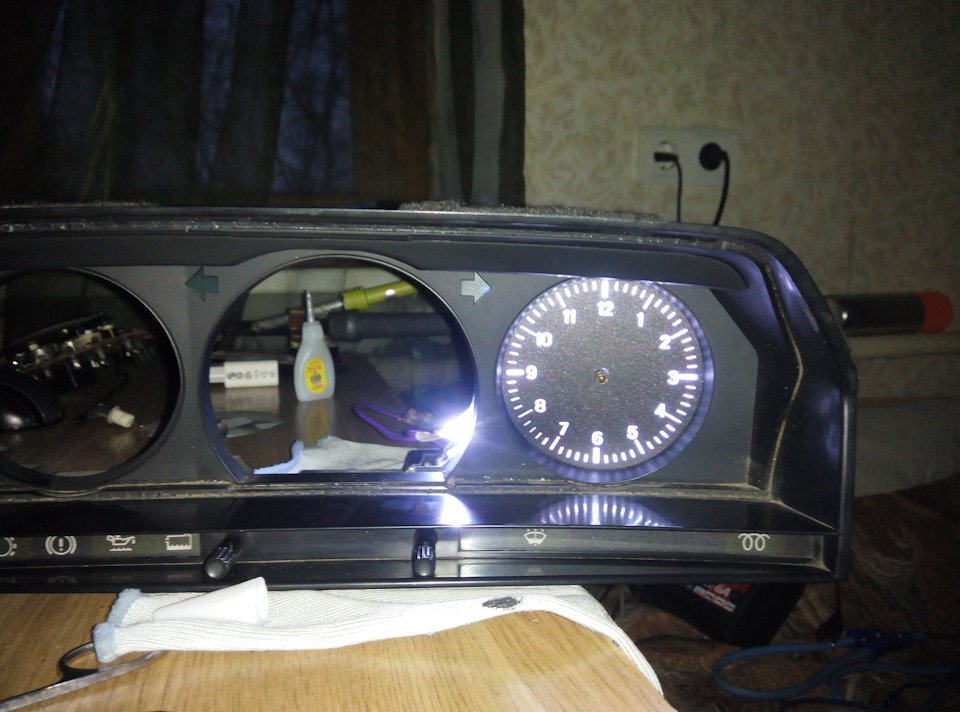

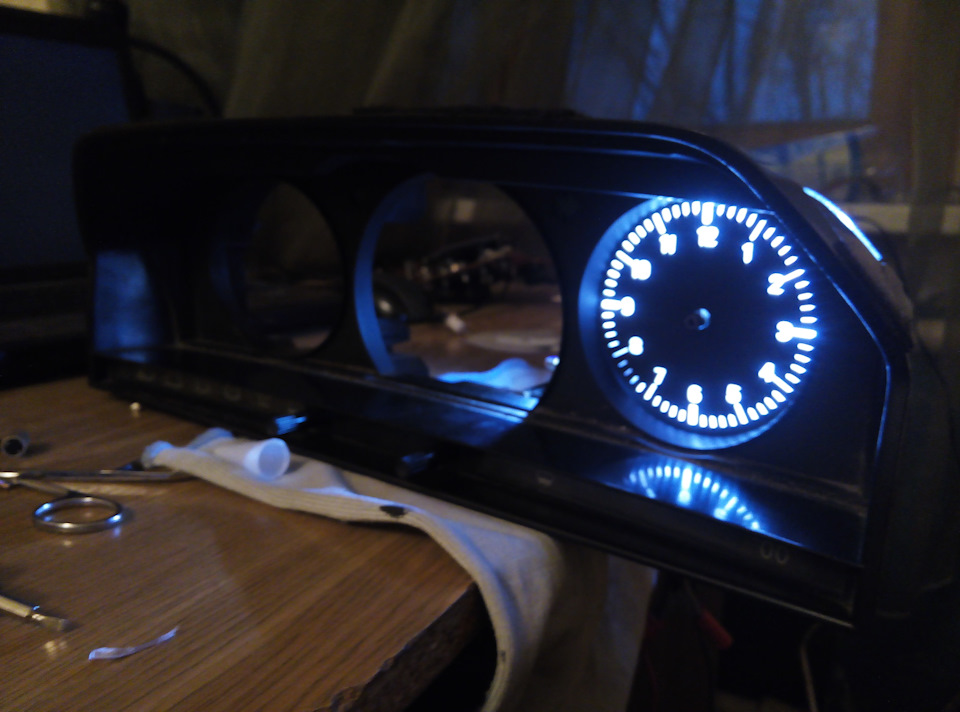

Вставляємо в приладку, підключаємо живлення і перевіряємо. Але цеще й проблема фото-передачі, в житті цю різницю не так видно. Мирозібралися з годинником і можемо переходити до спідометра. Беремоцей блок і акуратно намагаємось зняти стрілку, сидить вона дужетуго. Дуже акуратно тягнемо її вилкою вгору і стежимо, щоб вона неполетіла, а то я, ходив в іншу частину кімнати її шукав потім…Після цього можна спокійно відкручувати шкалу і займатисяпідсвічуванням новим. Знову відміряю потрібний мені шматок, підпаююдроти і приклеюю до зворотного боку шкали. Прикручуємо механізмспідометра та одометра назад і перевіряємо.Тут все у нас вийшлодобре, і підсвічування рівномірне. Можна вставити в корпус приладкиі прикинути, як воно виглядатиме.
Дуже навіть приємно вийшло, йдемо далі.
Підходить черга найскладнішої частини, це блок додаткових приладів.Його друге ім'я — дефіцит вільного місця… Якщо в попередніх шкалахнам було трохи складно розміщувати стрічку, то тут зовсім місцез'їдають прилади. Але ж я знав, що буде не легко, відступати пізно.Для початку слід запам'ятати положення всіх стрілок, у них звичайноє обмежувачі, але я б на них не покладався. Стрілки знімаються дужелегко. Тепер знімаємо цю шкалу, беремо нову і прикидаємо як би намрозмістити підсвічування. Близько години я танцював з бубномнавколо цих датчиків. Довелося їх злегка доопрацювати, щоб вонипропускали більше світла і саме підсвічування створити з кількохшматків. Як я і очікував, є прірви у датчика температури, а таксамо по середині датчика рівня палива. Довелося знову розбирати, щетрохи допрацьовувати і ось що вийшло на виході./p>
Можу не погано для колгоспу, чи не так?
Але це далеко не фінал, я вас запевняю, в цій частині я лишепогрався з підсвічуванням.
Попереду ще запис про те, як бюджетно зробити стрілки зпідсвічуванням.
Дякую якщо ви це все ж таки дочитали, кому сподобалося — ставимолайки, репостимо.
Це був Василь Чернявський, поки що!
"> To be continued…
"
