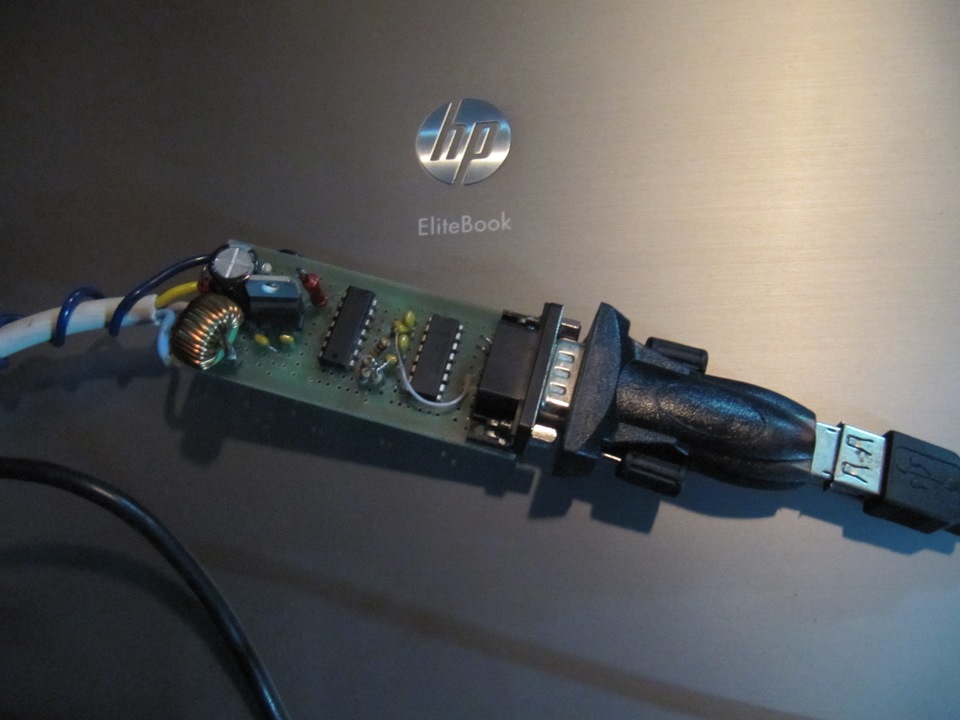

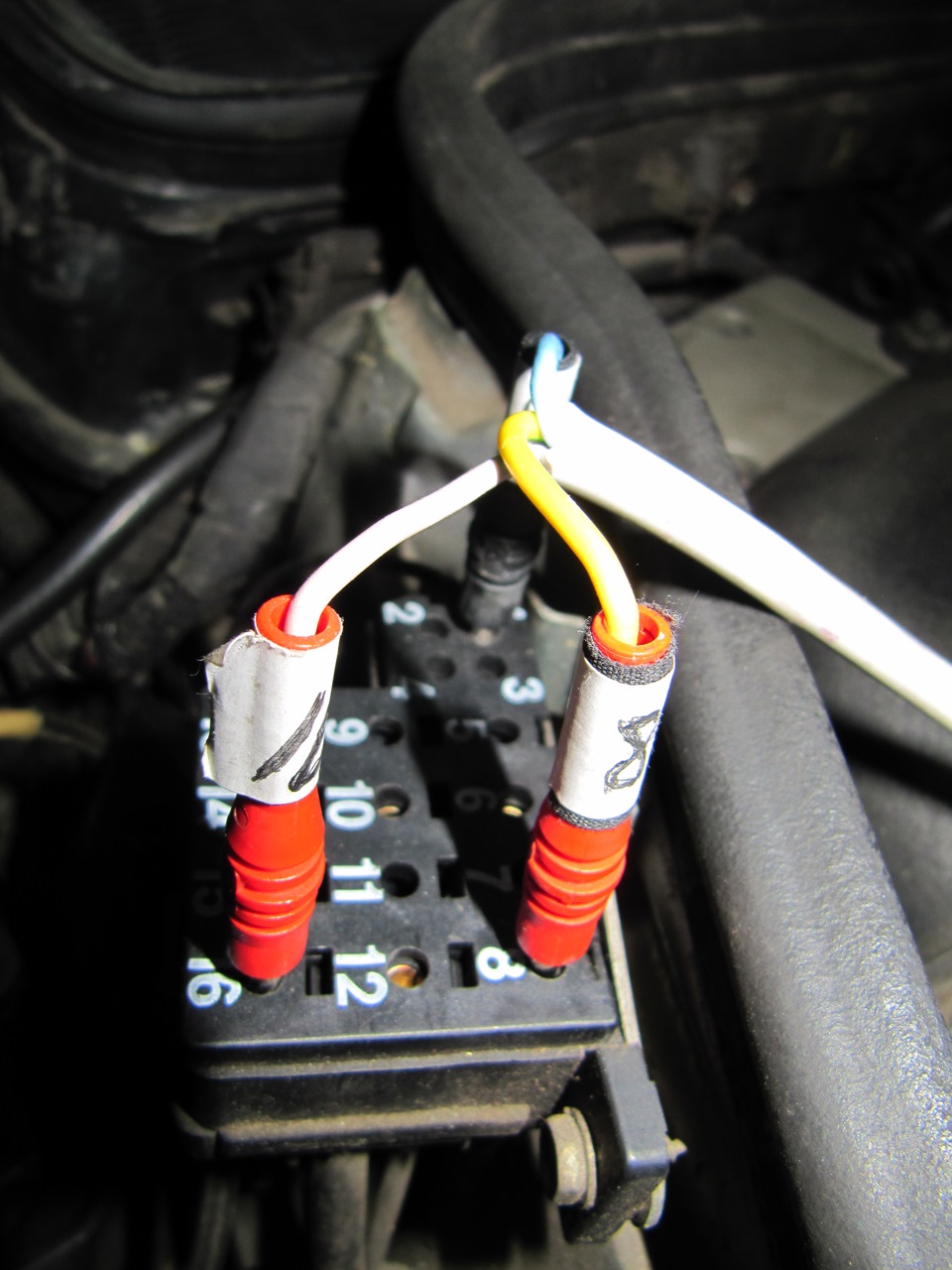

Вирішив я на дозвіллі подивитися як моя система керування дригачемпоживає. Взагалі, корисно ось так раз на рік дивитися. Взяв ноут, поїхав у гараж. Успішної діагностики СУД (системи управліннядвигуном) потрібно 4 речі:комп, софт, адаптер і власнеавтомобіль.Комп будь-який з COM-портом.Оскільки останнім у моємуноуті і не пахне, я використав USB-COM приблуду.Адаптер паяв давно, по якій Складного там абсолютно нічого немає, спаяв швиденько намонтажці, залив проводи термоклеєм і готово. Капотом Контакти 1 і16 - земля і +12В для живлення адаптера, номер 8 - "к-лінія".Величезне спасибі Михайлу, він же на мерсофорумах відомий якmisha190 або hfmscan за відмінний софт написаний на ентузіазмі.Вінже і може розумно допомогти в діагностиці.І дати файлик, щорозкриває весь потенціал програми.
Підключив, завів, помилок немає.

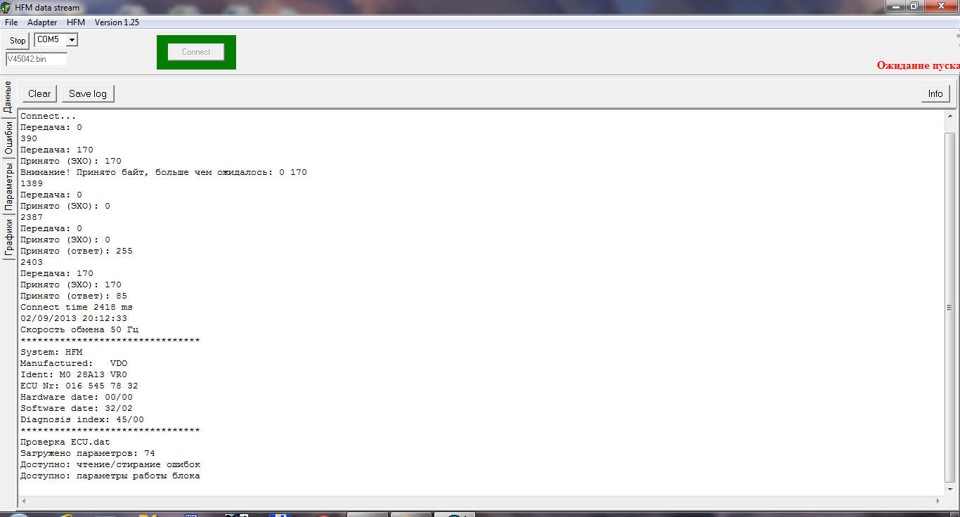

Коннект пішов

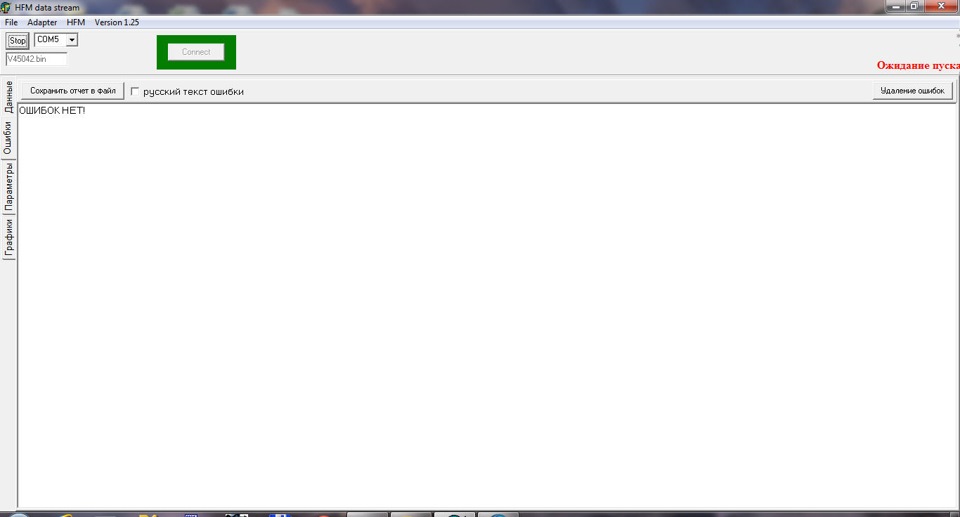

Помилок немає

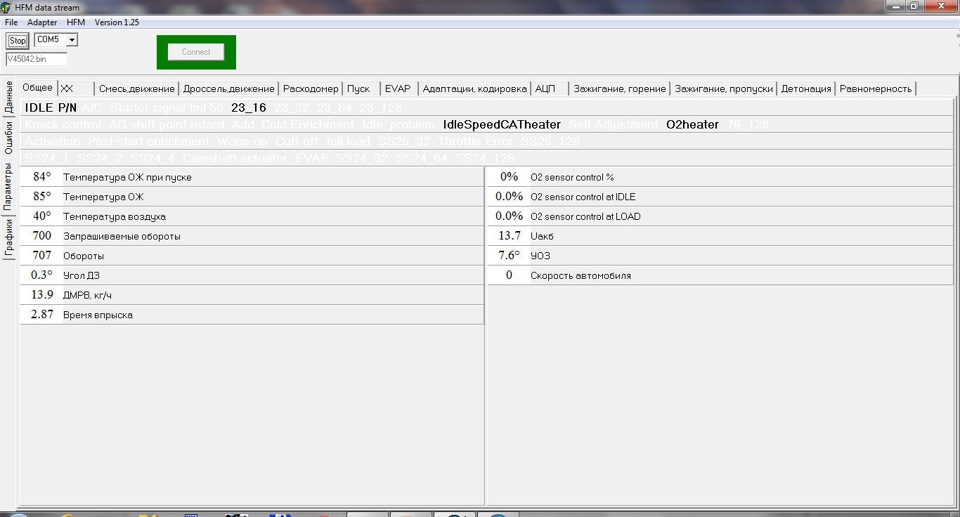

Перевірив ознаки драйв/нейтраль та ХХ. Переглянув інші параметри.Далі трохи картинок із моїми параметрами. Вони всі відповідаютьтестовим даним з WIS. Сигнал лямбди при 2000 об/хв Сигнал лямбди нахх Висновки такі:все працює як треба. Усі датчики адекватні, упорскування із запалюванням у нормі. Ось тільки повітря нанеодружених замало. Можливий невеликий підсмоктування десь. Хочаадитивна адаптація –2 кг/год, дивно. Але це все стосуєтьсяхолостого ходу, а він рівний і це головне. Лямбда працює нормально, хоча на ХХ довго перемикається. Знову-таки, схоже напідсмоктування, відшукаю на дозвіллі.
Коментарі20
привіт! можеш скинути з ВІСу правильні параметри роботи 104 двигуна 2.8, якщо не важко!
Привіт. Ні ВІС зараз під рукою. Можна мої дані звідси використовувати, там все правильно.
зрозумів, дякую! буду брати як за зразок)
ru.aliexpress.com/item/Fa…tor-cable/2031437617.html - 300 руб. сам штекерru. aliexpress.com/item/5-…8.html?detailNewVersion=1— 300 руб.
Здрастуйте.Можнл детальніше про k-line adapter, як його можна спаяти або може купити наприклад на ebay?
Привіт. Так пошук по цій темі видає мільйон варіантів. ;) Я собі спаяв, бо простіше і швидше. Звідки брав схему вже не згадаю, просто вибрав з того що гугл видав і мені сподобалося. Можна купити готовий, пропозицій теж у будь-якій країні повно, не тр...
а підкажи у wis де дізнатися які параметри відповідають нормі?
Номера документа я не пам'ятаю, але є такі таблички з типовими параметрами для різних режимів.
Так те, що ви написали, воно встромляється в мої мозки авто
Добре, все по новій, а то я вже хід думки втратив. Адаптер - проміжне ланка між комп'ютером і машиною, відповідно і туди, і туди підключається. До компа може підключатися до портів COM або USB (залежить від моделі адаптера) . У багатьох комп'ютерів п...
ну практично зрозумів)
той, що ти написав
Я про штекери нічого не писав. У мене он на фотці просто наконечники в роз'єм встромлені. Раніше взагалі проводки були. Тут про роз'єм є небагато hfmscan.ya.ru/
два ці штекери я так розумію… все одно треба робити самому?
Не обов'язково. Продаються і готові для мерсівських роз'ємів.
так а той штекер який Я замовив, він підійде?
Так а який замовив?
Допоможи спорудити і мені таку штуку
Там робити нічого. Спаяти (ну або купити) адаптер k-line і можна підключатися. ;)
а скинь посилання де його купити то, ноут є, прогу візьму) і норм, сам собі діагност
