Хотів я заколгоспити автоматичне включення підсвічування салону, тобто щоб моє зелене підсвічування кнопок і приладів ну і іншогосвітилося окремо від габаритів. І таки зробив її сьогодні. Однак, яхотів зробити блок управління на мікроконтролері ATTINY 13. Але нажаль, чомусь не вийшло, навіть просто спаяти... Транзисторигрілися, МК не обзивався, хоча був прошитий програмістом як слід...Коротше, вирішив я деградувати до простих ЕМ-реле :-)

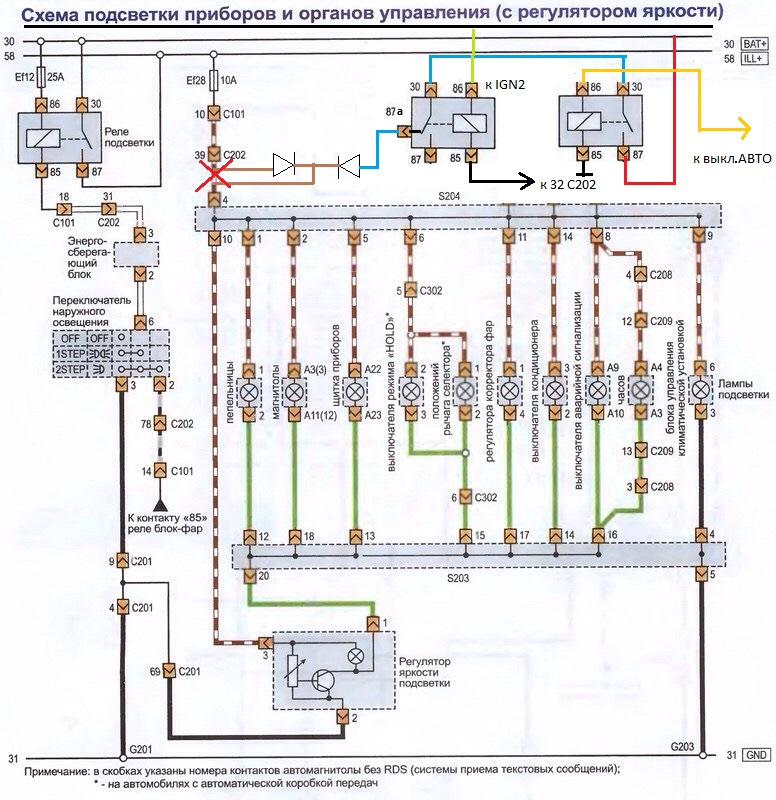

> Я зробив все за такою схемою:
Електросхема

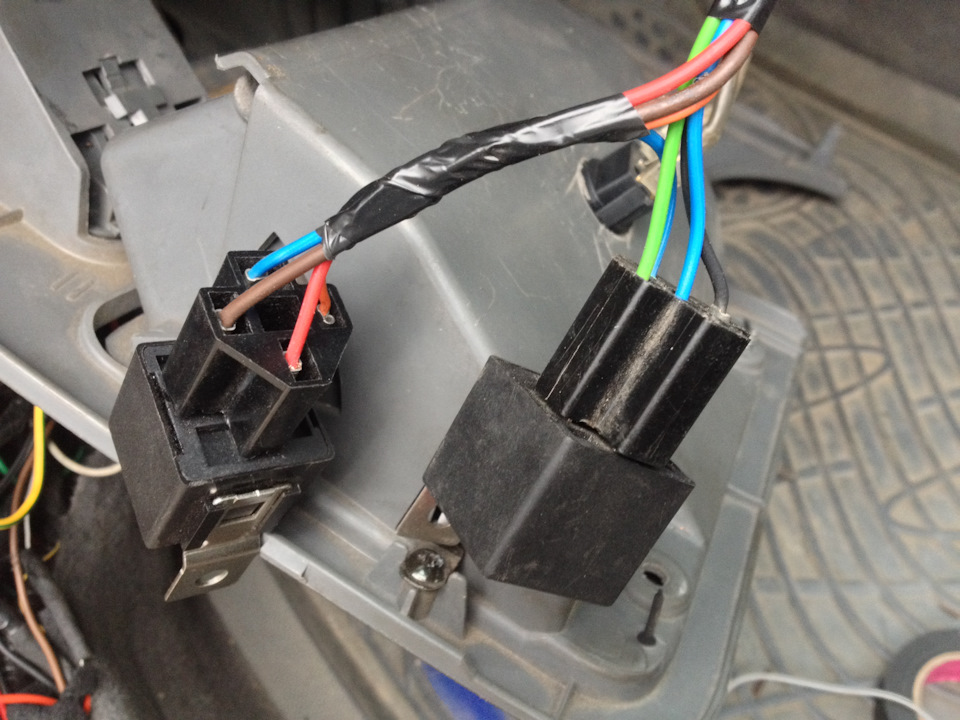

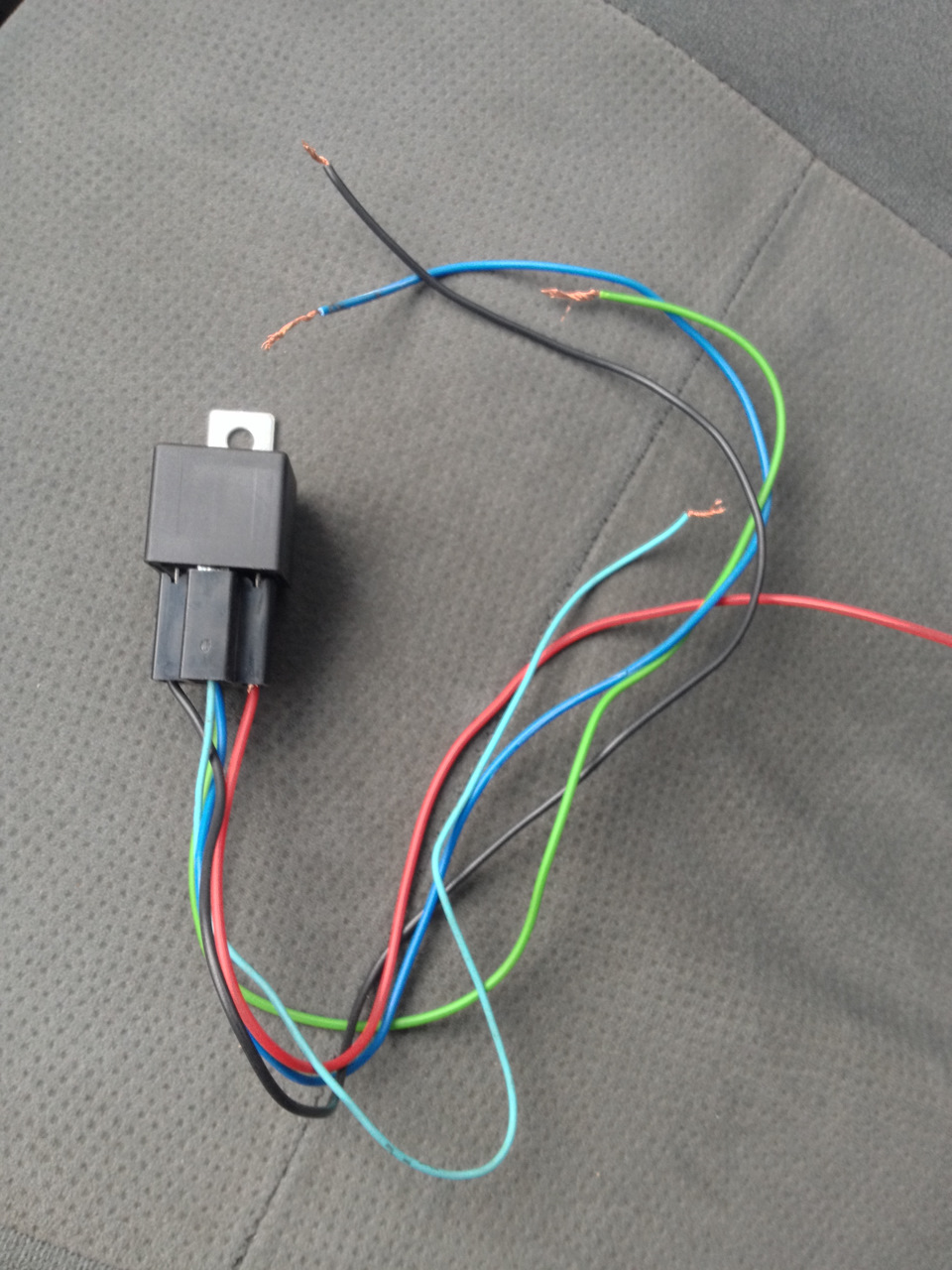

Купил 2 електромагнітні реле.Обидва з двома режимами — розрив ізмикання.

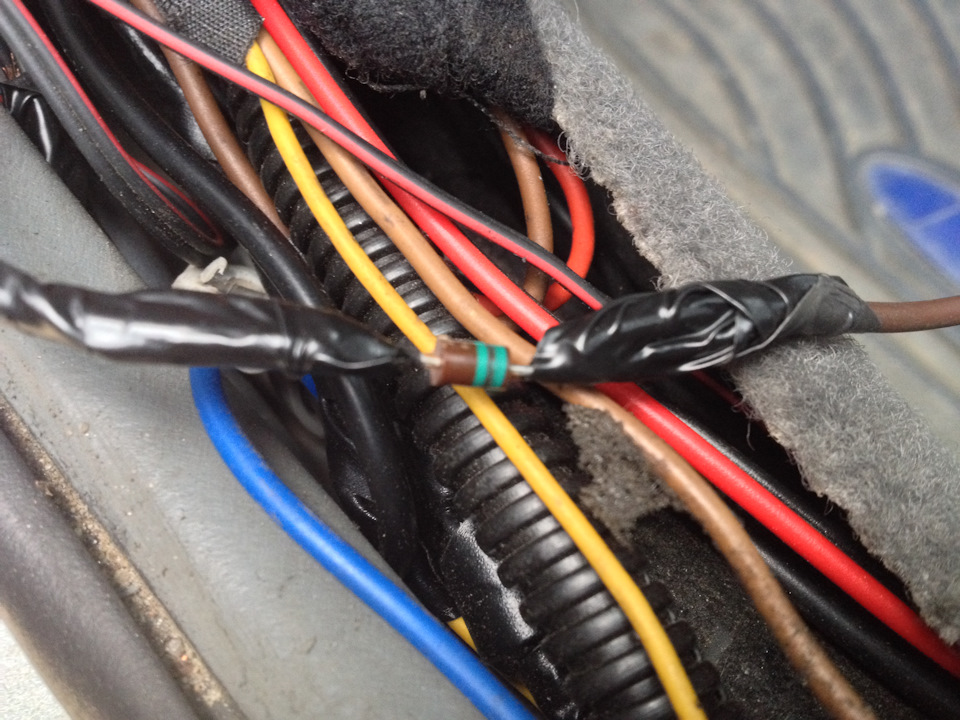

Ну ще 2 діоди потужністю 1 А. Думаю по 1 А вистачитьнапівпровідникам, щоб вони не грілися. Скрутив всі дроти, заізолював почав тестити.

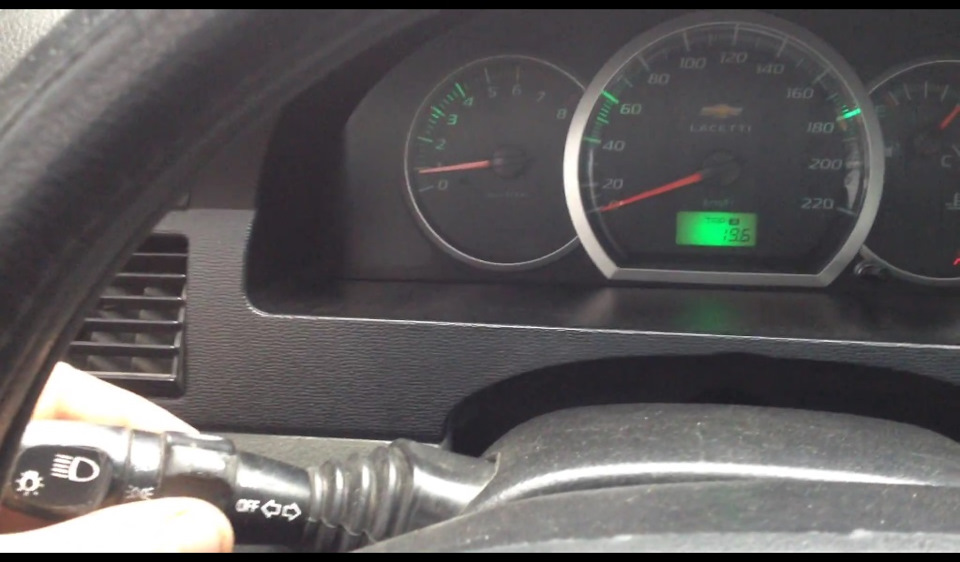

Так, я міг просто зробити все підсвічування зі старту безпосередньоз запалювання IGN2.Можна було, але це напруження для АКБ ігенератора. Тільки після запущеного двигуна та генератора. До тогож, так не цікаво від запалення) Тупо якось. Краще одразу післязаводки. Знову-таки звертаємось до контакту з датчиком тиску масла.Більше того, я цього року зробив собі вимикач автоматичного світла.Спочатку ближнє світло за допомогою датчика світла, потіманалогічно і габарити. Сьогодні ще й автоматичне включенняпідсвічування в салоні незалежно від освітлення зовні. Тобиш, цимвимикачем можна вимкнути всю мою заколгоспенную автоматику зісвітлом і перемикати світло вручну. Загалом, я продемонструю весьпринцип роботи на відео:
Релюшки та діоди обійшлися мені близько 50 грн.
П.С. Для повної автоматики освітлення не вистачає ще блокукерування авто. Вкл. Далекого світла) Ще поки що не дійшов до цього:-) Поки що…) Хоча я чув, що на нових крутих іномарках є такісенсори для автомата. ВКЛ викл. Дальшого.
