Geely CK (Otaka) - автоматичне підсвічування приладової панелі

Давно хотів зробити собі автоматичне підсвічування приладки, щобпідсвічування включалося відразу після запуску двигуна. Набридловлітку вдивлятися в неї, особливо коли сонячний день і очі звикаютьдо яскравого освітлення, а потім опускаєш очі на Уосінньо-зимово-весняний сезон ще більш-менш, тому що доводитьсяїздити з габаритами та/або ближнім світлом і приладкапідсвічується.А в проміжку між 1 травня і 1 жовтня починаєтьсяописана проблема.
Так як робити доводилося в проміжках між різними справами таробочими турботами, то процес затягнувся на деякий час, але, зібравшись уже з думками і відклавши всі справи, доробив такизадумане до кінця.
> Ось так це виглядає:

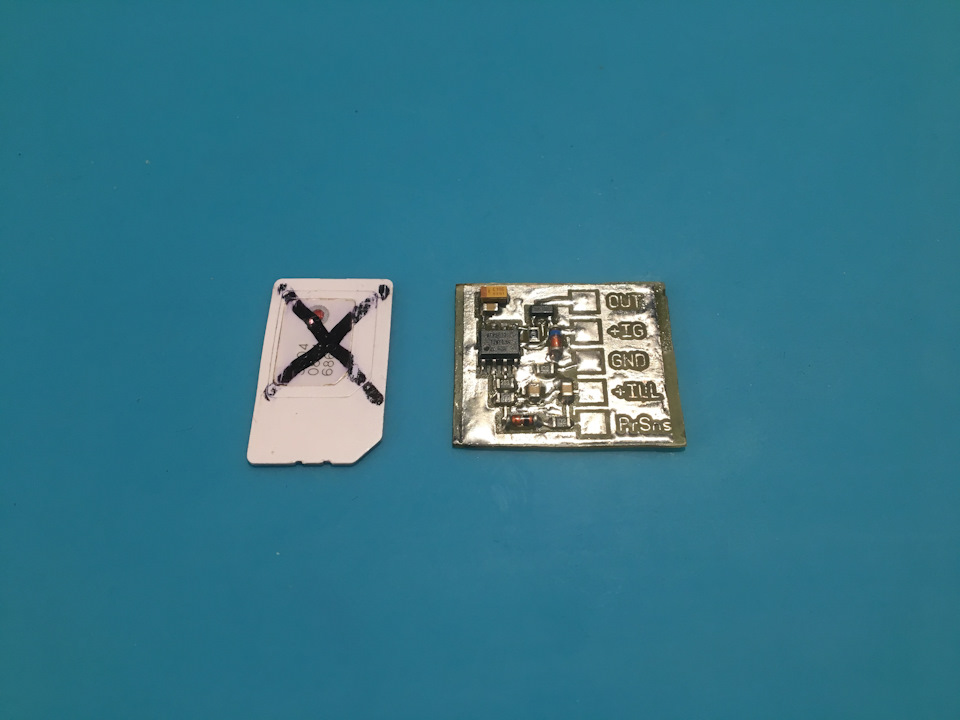

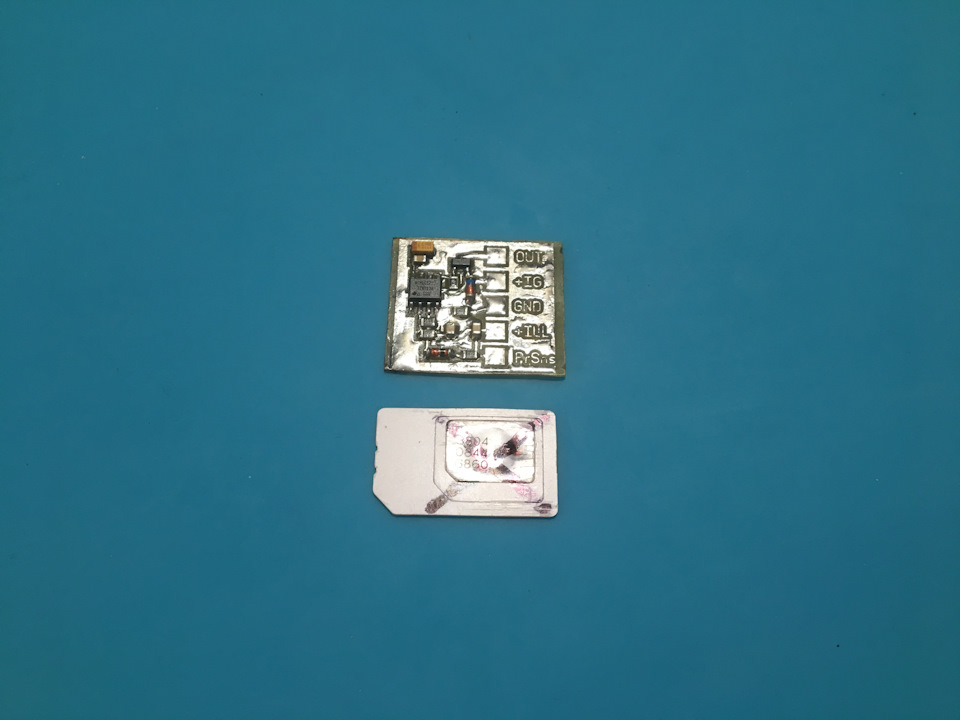

Поряд із звичайною SIM-картою для порівняння розмірів

Схема не складна, зібрана на мікроконтролері ATtiny13 і плюстрохи дрібнички. Додаю:

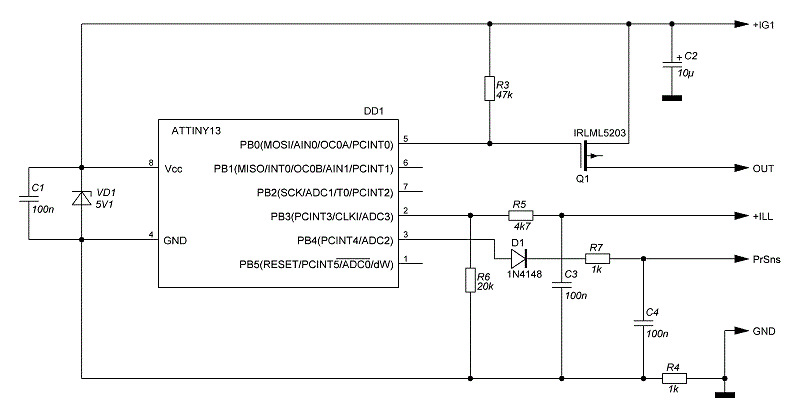

Схема електрична принципова
Друкована плата виглядає так:

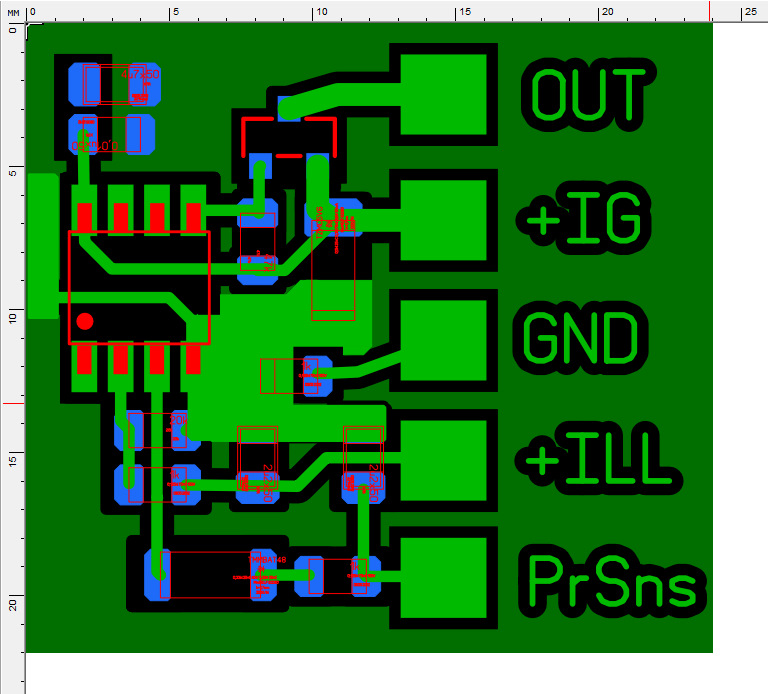

Малюнок друкованої плати

> Плата зібрана на SMD компонентах типорозміру 0805.

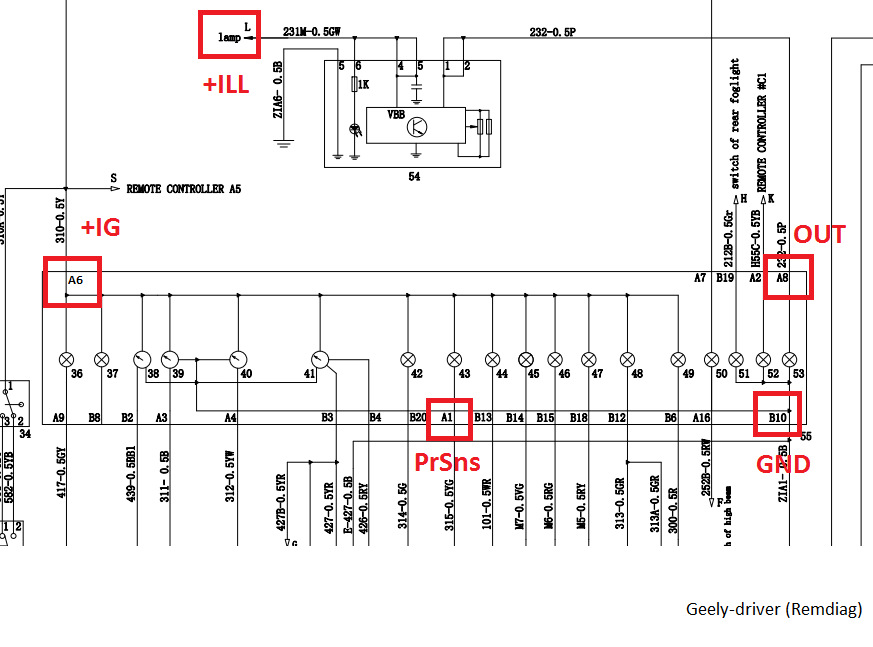

Схема підключення до приладової панелі приблизно така:Підключеннязгідно схеми
До прибирання приходять 2 штатні кабелі з роз'ємами A і Bвідповідно. А на 16 контактів, B на 20. Зліва А, праворучРозпинування з боку приладової панелі така:

Відповідність контактів

Далі, розібрав повністю приладку і припаяв необхідні дроти:

У розібраному вигляді

Для оперативного підключення/відключення (при необхідності)вирішив вивести 6-ти піновий роз'єм зі зворотного бокуприладки:

Коннектор для підключення

Ну і розмістив плату теж на корпусі за допомогою двосторонньогоскотчу 3М:< br>

Розміщення для тестів та налагодження

У результаті поки так. Достатньо зручно. Вже приблизно тижденькатається та глюків не виявлено. Натомість прошивку переписував 2рази. 1 раз - збільшив частоту роботи (були видно мерехтіння призйомці на камеру, для людського ока все було ОК.) 2-й раз - перевівалгоритм роботи входу для габаритів з відключення підсвічуваннязменшення яскравості (т.Зв. Диммер).
/>
Кому цікаво подивитися в роботі — ось відео:

На цьому поки що все. Не перемикайтеся. To be continued…
