#4. Як зробити автоматичне LED-підсвічування в багажнику машини?

У "люксовій" моделі Славути, в багажнику, розташований крихітнийплафон. Стоїть там маленька лампочка, включається він кнопкою.Підсвічування багажника повинне:а) включатися при його відкритті і, зрозуміле справа, гарантовано вимикатися при закритті;

б) кнопка примусового включення/відключення Наприклад, влітку, колибагажник може бути відкритий протягом декількох годин;
< /

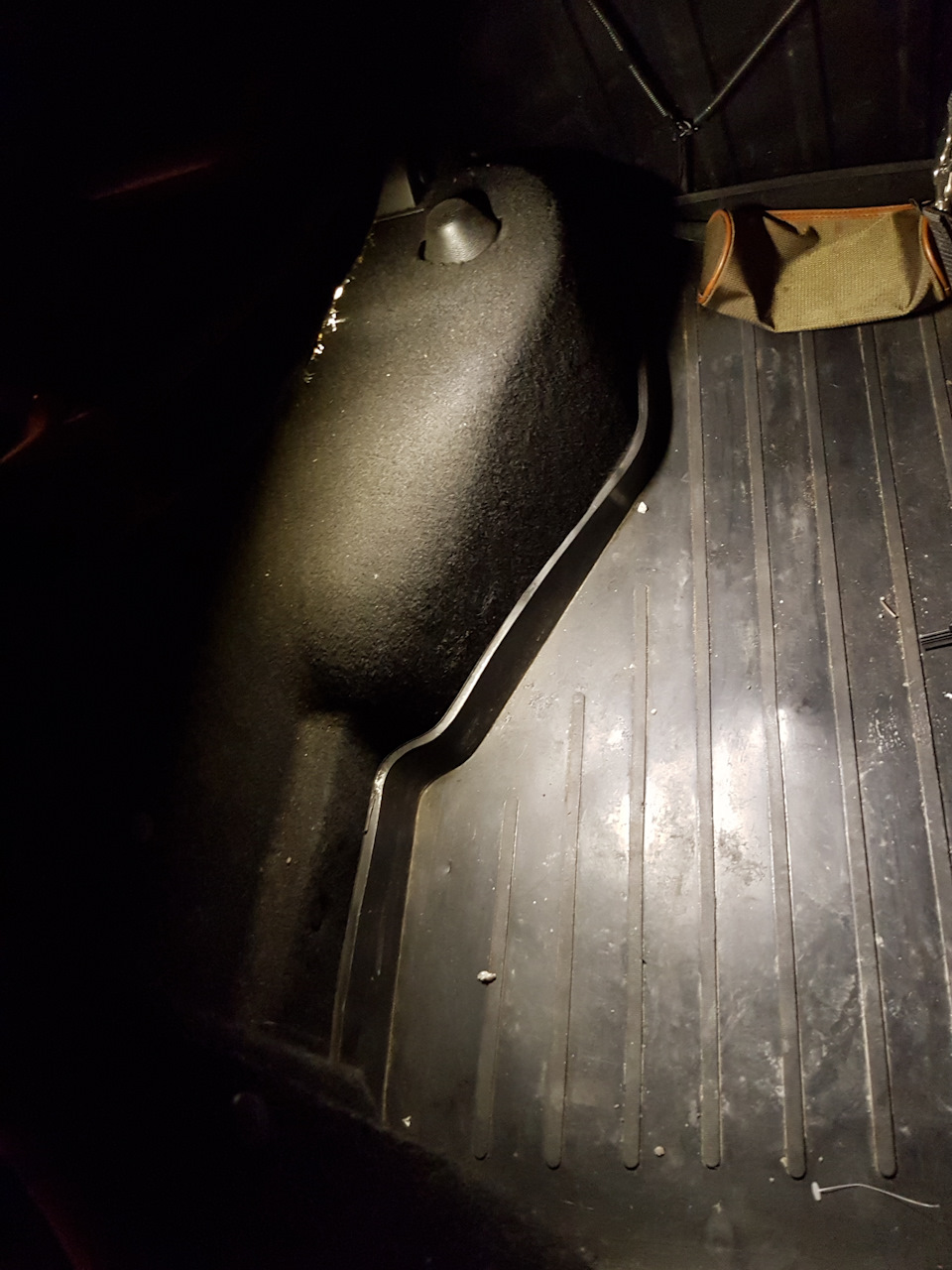

в) мати потужне, спрямоване світло, з мінімальним споживаннямнапруги. Ось, що вийшло у мене в результаті:<

Не було часу забратися(

Щоб досягти необхідного результату, нам необхідно 25 гривень тапівгодини вільного часу.

Я придбав на київському радіоринку світлодіодну смужку (на твердійоснові, 12В, білого світіння) — 10 грн, кінцевик звичайнісінький(10 гривень) та найпростішу кнопку (5 гривень).

<

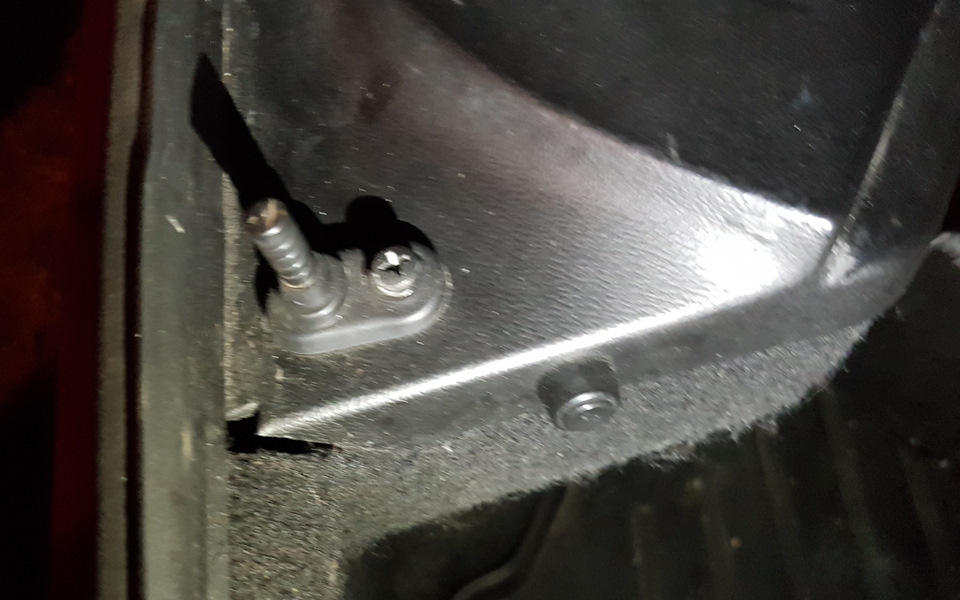

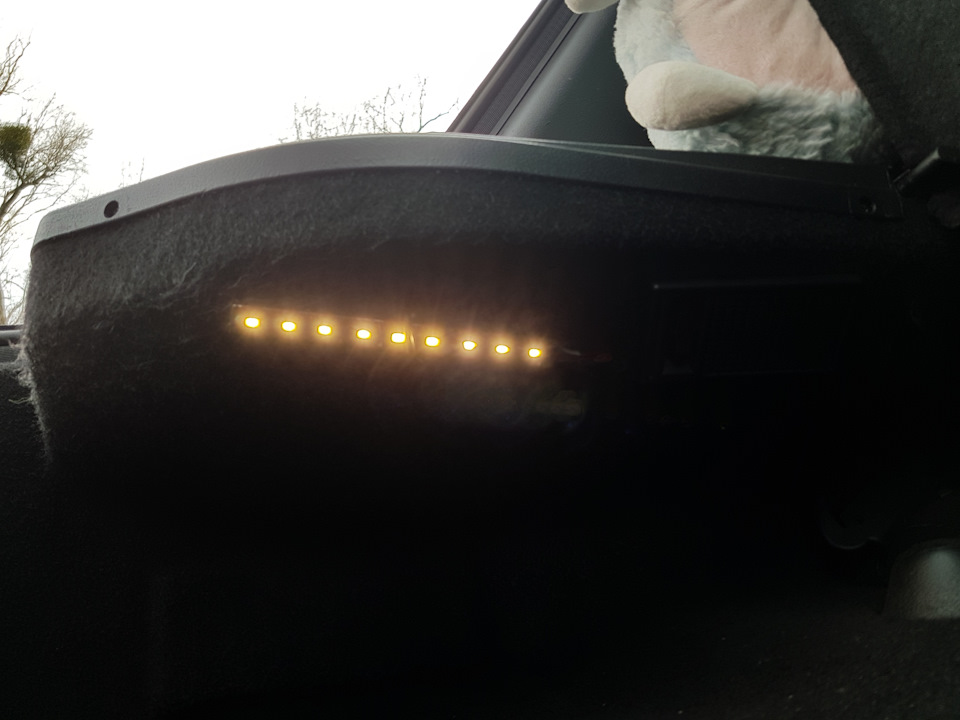

Ось так світлодіоди виглядають при денному світлі:Ніякістабілізатори або драйвер не потрібні. На ринку мені відразуприпаяли два дроти, + і -. При встановленні полярність необхідноперевіряти, тому що для світлодіодів це важливо. Знімаємо обшивку зтканини, відкрутивши парочку гвинтів. До старого плафончика йдутьдва дроти зсередини, постійний "+" та "-". Робимо крихітний отвір уобшивці, запускаємо туди лінію від світлодіодної стрічки. Самісвітлодіоди я притягнув крихітною чорною стяжкою, під неї такожробимо дві маленькі дірки. Ось так розташувалися кінцевик ікнопка:Таке положення кінцевик натискається багажником ідеально. Небуло під рукою штангенциркуля, щоб точно виміряти відстані відкраїв. Але, візуально, приблизно ясно. Свердляться два отвори впластиці. Кнопка притягується ззаду шайбою (іде у комплекті).Свердло на 10 мм, але точно не пам'ятаю, тому що робив давно. Такожзапасіться кількома клемами типу "мама", щоб у них обтиснутимінусові дроти і прикріпити на кінцевик та кнопку. На жаль, саметоді фотографій процесу я не робив.

"-" йде спочатку на кнопку, потім на кінцевик. Якщо кнопканатиснута, то при піднятті багажника він спрацьовує і світлоспалахує. Якщо необхідно вимкнути світло (при триваломунавантаженні, наприклад), то кнопку просто віджимаємо. "-"розривається, світлодіоди гаснуть.

Вуаля! Для максимальної користі від даного доопрацювання, я кинувна нього ще й провід від сигналки - "кінцівка багажника".Сигналізація спрацьовує, якщо контакт замикається на "масу" привідкритті капота/багажника.

Існуючий плафон не хотілося виймати, щоб не залишати замістьнього потворну дірку. Просто зафарбував його залишками чорної фарбиз балончика, під колір решти салону. Таку ж смужку я плануюприкріпити на другому боці. "+" і "-" мінус підуть від першихсвітлодіодів, керуватися вона буде тим самим кінцевиком і кнопкою.А як у вас організоване підсвічування багажника або капота? Пишіть, скидайте фото у коментарі!
