Власне на роздуми про КПП мене наштовхнуло ось це відео:
За допомогою нехитрих маніпуляцій був за годину був зліплений Excelфайл котрий би будував графік момент/швидкість авто.
Двигун для розрахунків взятий навколосток 21114 8 клапанний.
Так що вийшло:<

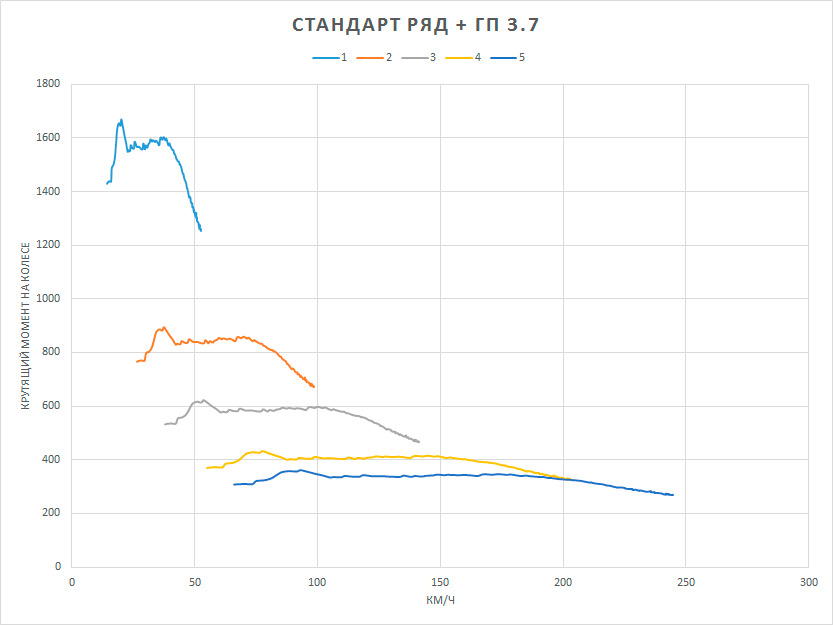

Сток ряд + ДП 3.7

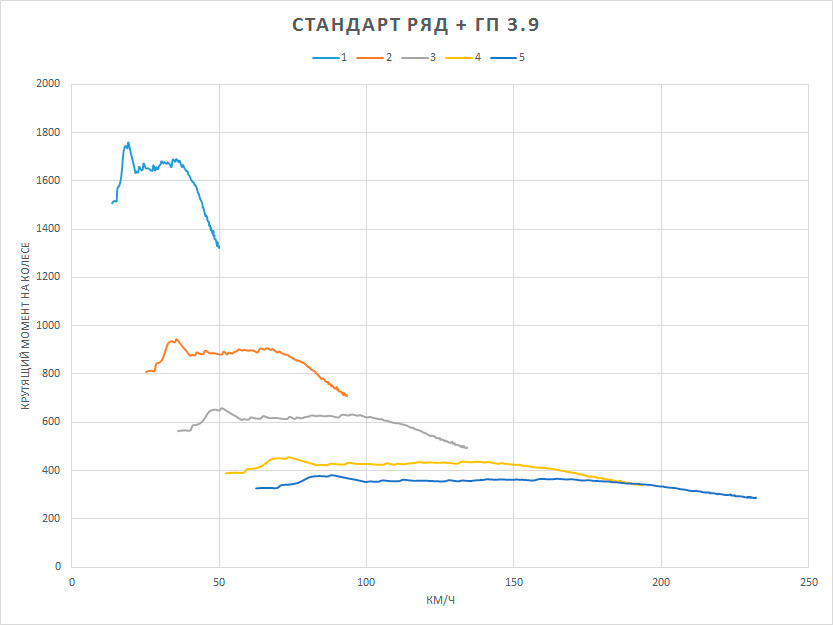

Сток ряд + ГП 3.9

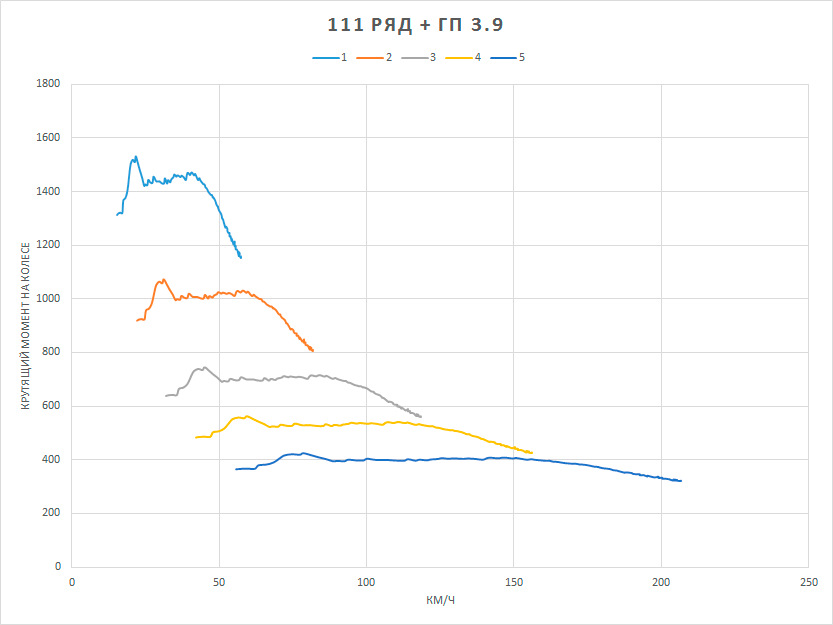

пропасть), так що для максимального прискорення найкращедокручувати до відсічення. Далі прикинув 111 ряд + ДП 3.9:
>
А також 18 ряд + ДП 3.9:

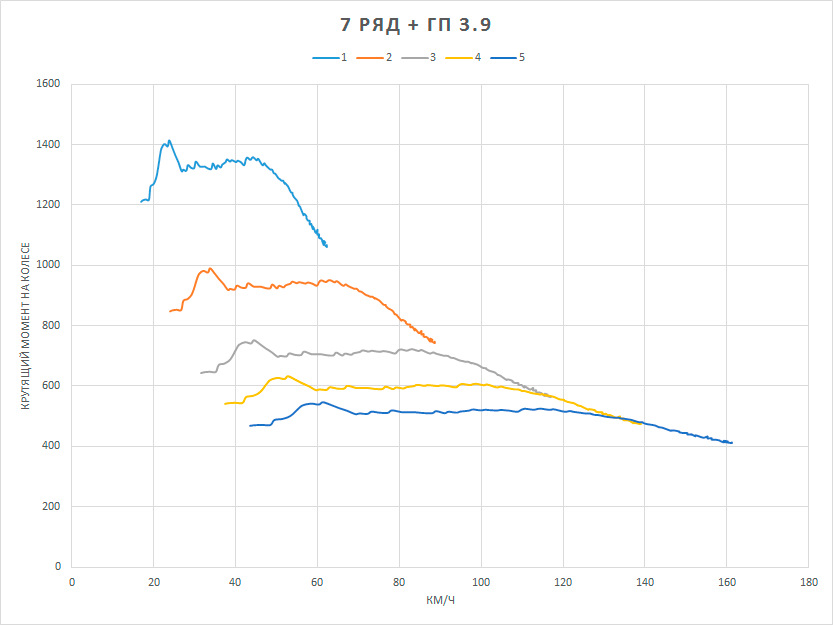

Також заради сміху порахував 7-й ряд з парою 3.9:
А тут уже цікава річ — між 3-ою та 4-ою, а також 4-ою та 5-оюграфіками перетинаються і йдуть вниз, а це означає, що перемикатисяпотрібно раніше ніж відсічення для досягнення максимальногоприскорення)
Коментарі19
Зацікавила ця тема. Точніше момент, що крутить на колесі. Можна дізнатися де взяти момент крутного двигуна, що крутить, залежно від оборотів? А то в інтернеті графіки вже дуже приблизні.
Те, що у мене теж досить приблизна штука - це графік побудований на основі циклового наповнення двигуна. Тобто дуже груба оцінка крутного моменту
Всім привіт. Зачепив мене питання перебрати каробку.придбав ДАН 08, тепер треба зчеплення, синхронізатор другої передачі(загубив по зимі) і придумати що ще зробити, затюнити, цей коробас.по можливості більш бюджетно але якісно.Потрібно мені щось сере...
Навіть не знаю що порадити. Швидше за все 102 ряд під ваші вимоги більше підійде. Там перша довша, а п'ята коротше (але з ГП 3.9 підсумкове передатне число буде таке ж як на стандартній п'ятій при ГП 3.7) Сам же спочатку подумував собі 18 ряд + ГП 3....
прикинути самому можна www.kartuning.ru/gearbox-calculatorтам же є список більшості рядів (на сторінці посилання Довідкова інформація)
Спасибо.я дивлюся туди і ніхіра не розумію в цих цифрах. можеш порадити відео або літературу навчальну? Щоб взагалі розуміти що то в корені. Поверхневе володіння інформацією мені не допомагає розібратися. …
Літератури особливо і немає як такої. Так тільки статті від любителів.
Може хоча б поясниш як користуватися цією таблицею?
У таблиці під римськими цифрами I, II, III ... вписані передатні значення ряду - туди вписуємо дані ряду, що цікавить, і головної пари. Далі тиснемо кнопку внизу Розрахувати КПП - у таблиці з'явиться швидкість на передачі при певних оборотах для дано...
будував подібні графіки два роки тому. вже з місяць крутиться ідея знайти їх і викласти в БЖ точки перемикання для 126-го на випуску.
Можу ввечері скинути свій файлик - туди потрібно буде вбити МРВ і обороти і трохи розширити діапазон осередків. Або скинь лог я побудую)
так у мене є свої) і я не МРВ брав, а ВСХ або дані з ЄАРпро
Від обертів і МРВ будується ЦН, ЦН розділене приблизно на 3.5 це буде момент, що крутить (приблизно) від цього і відштовхувався.
це не зовсім коректно. реальна потужність зазвичай валиться трохи раніше, ніж графік МРВ відповідно - момент теж буде дещо раніше падати, ніж ЦН простіше взяти ВСХ стандартного двигуна і підняти трохи момент у певних точках - якщо машина трохи доопра...
ти мене наштовхнув на думку - що запис треба робити трохи ширше, ніж я планував) тепер треба тільки зібратися з думками і часом.
Що ж, чекатиму подробиць)
Я знаю чому так відбувається з МРВ )
Але знову секрет?)
Ну так, ну так )
