Г-подібний штуцер мажеться герметиком і зверху надівається пвхковпачок від якогось паливного фільтра

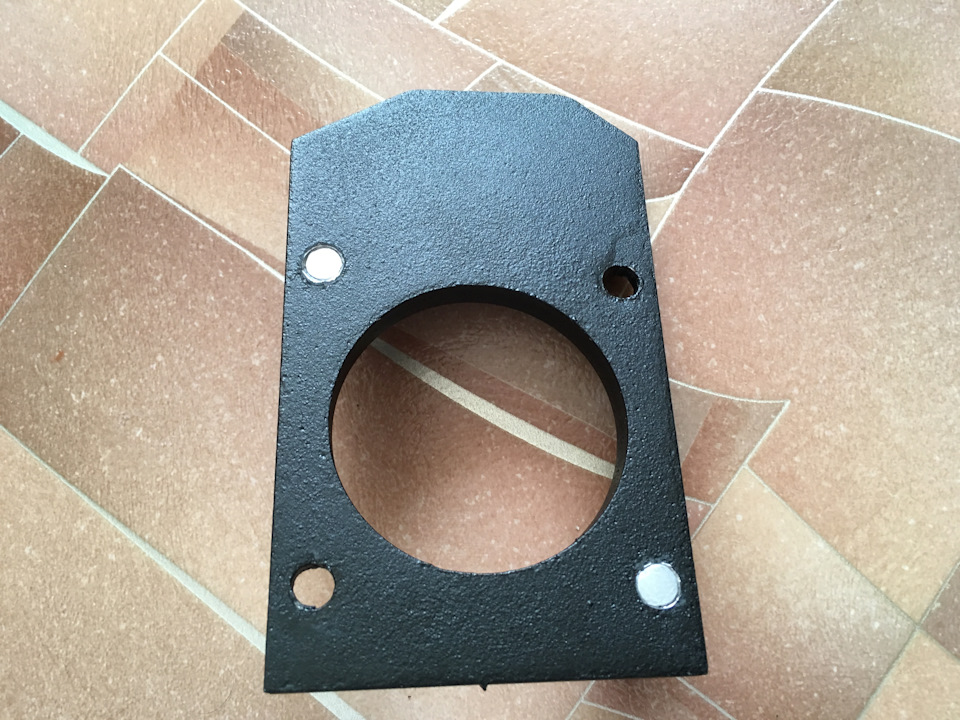

Другий — шматок 6 мм шланга, гвинт м6 на герметиці та зверхукабельний хомут (як виявилося краще використовувати металеві хомутитому що такі хомути слабшають при нагріванні) Далі примірявперехідну плиту до ресивера, закрутив всі шпильки і кріплення нафіксатор різьблення з потрібним моментом.
Одне з отворів там де перехідник кріпиться гвинтом під потайвиходить щілина. Забігаючи наперед хочу сказати що цю щілину післязагортання гвинта промазав герметиком про всяк випадок.

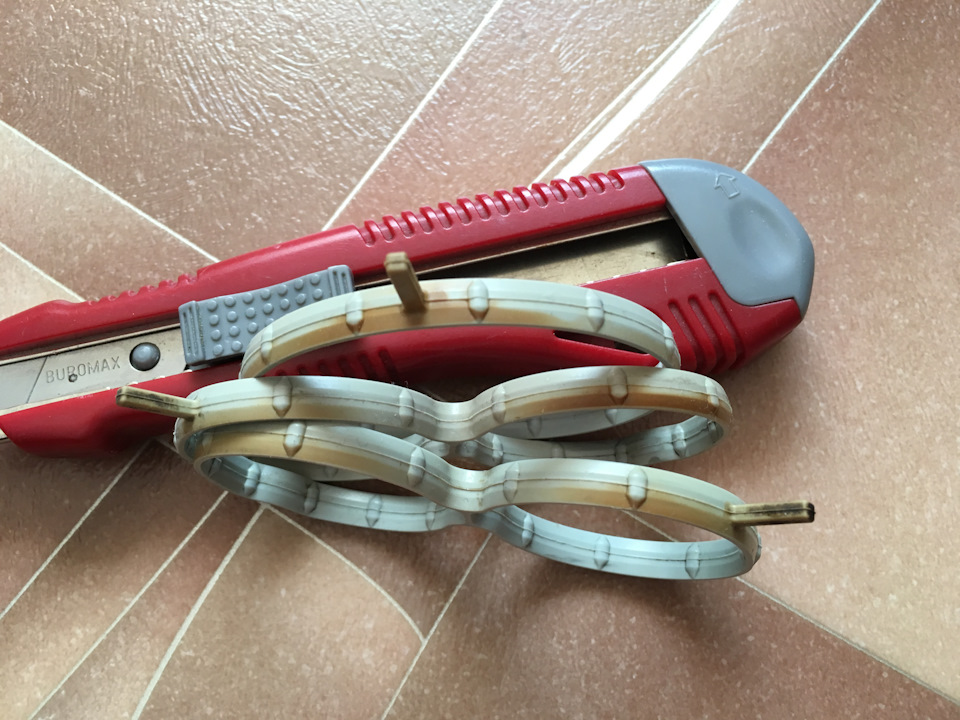

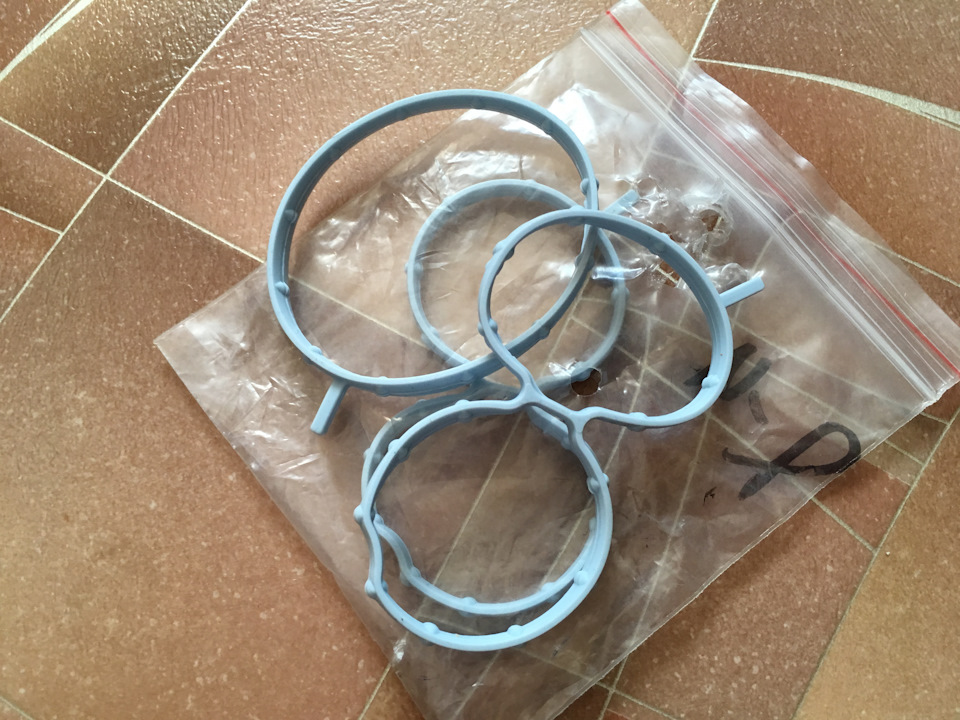

Також коли знімав дросель зі свого звичайного ресивера помітив щоплощина вся побита, а частина наклейки саме потрапляла підущільнювач (див. Картинку зліва, справа це після чищення):
Ще раз не залишає враження що на заводі мій мотор з відбраковуваннязбирали. Також вентиляцію картерних газів я вирішив залишити надроселі, а не пустити в ресивер відразу т.К. У мене ресивер старогозразка і на грантах там ще у шланзі стояв жиклер. Ось порівняйтесамі діаметри отворів.
У дроселі:
І в ресивері:

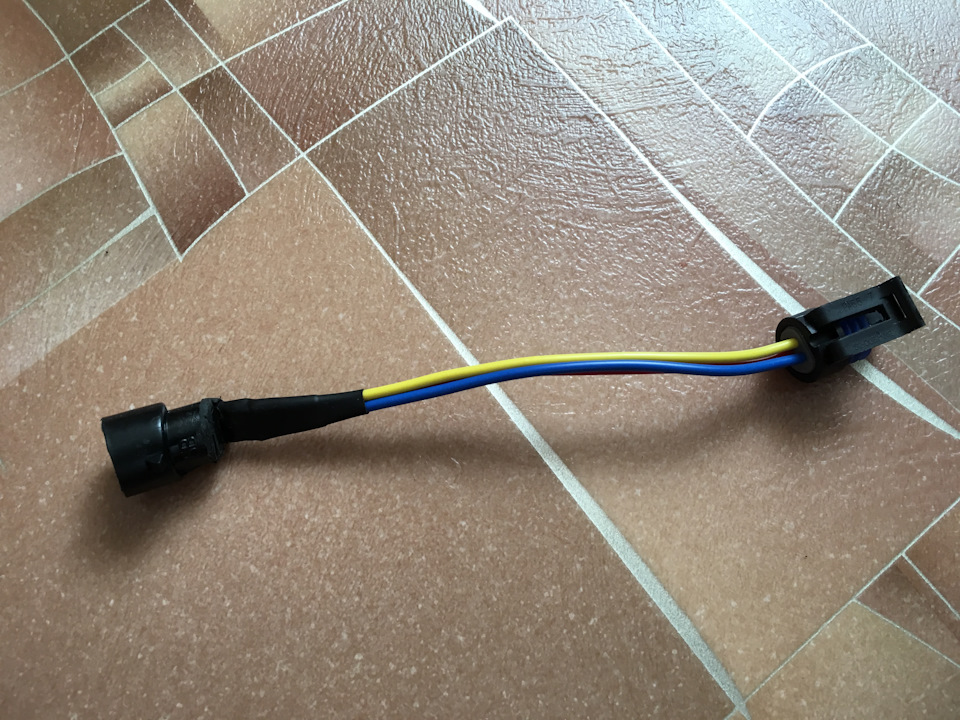

< Далі подовжувач ДПДЗ довелося "тюнінганути" для того, щобвсе нормально (щодо) стало:Ось так у зборі це все неподобство сталона ресивері:
< І з іншого ракурсу:Далі все це було встановлено на двигун, виявилося що подовжувач можна зробити і коротший, а на РХХ похорошому теж потрібно подовжувач т.К. Штатне проведення калинивнатяг:Ще ресивер мені дістався без шпильок під опору ресивера доклапанної кришки тому довелося їх виготовити зі шпильок м6клапанної кришки жигулів тупо підрізавши їх таким чином (зверху (вихідний варіант):Також довелося замінити шланг обігріву дроселявід термостат на більш довгий. Було 310 мм стало 360 мм. До речікому може стати в нагоді:шланг продування адсорбера залишивсяштатної довжини в 170 мм. Далі виявилася найбільша засідка:кронштейн для троса газу не підходив абсолютно.
Невеликий мозковий штурм привів мене до такого тимчасового корченгтулінгу:
У корені неправильно, але працює.
А далі я встиг прокататися лише 2 км, після чого поставив машину вгараж, трохи газонув т.К. Була підозра на повітряну пробку і в меневиявилося розвалилася помпа через це різко пішла температура вгоруі пробило прокладку ГБЦ. Прокладку я щось замінив, але вжепохолодало сильно і випав сніг так що про зняття ліг не могло йтисяі мови. Голова знімалася, помпа нова (а значить положенняраспредвала трохи теж змінилося) так що на зиму вирішив поставитиназад все ж стік пластиковий ресивер, а експерименти відкласти дотеплої пори року.
> Такі ось справи. Тільки зараз зібрався з думками та настроємусю цю епопею описати.
Продовження слідує, але нескоро.
Коментарі20
Дякую за наведення. Подовжувачі зробив)

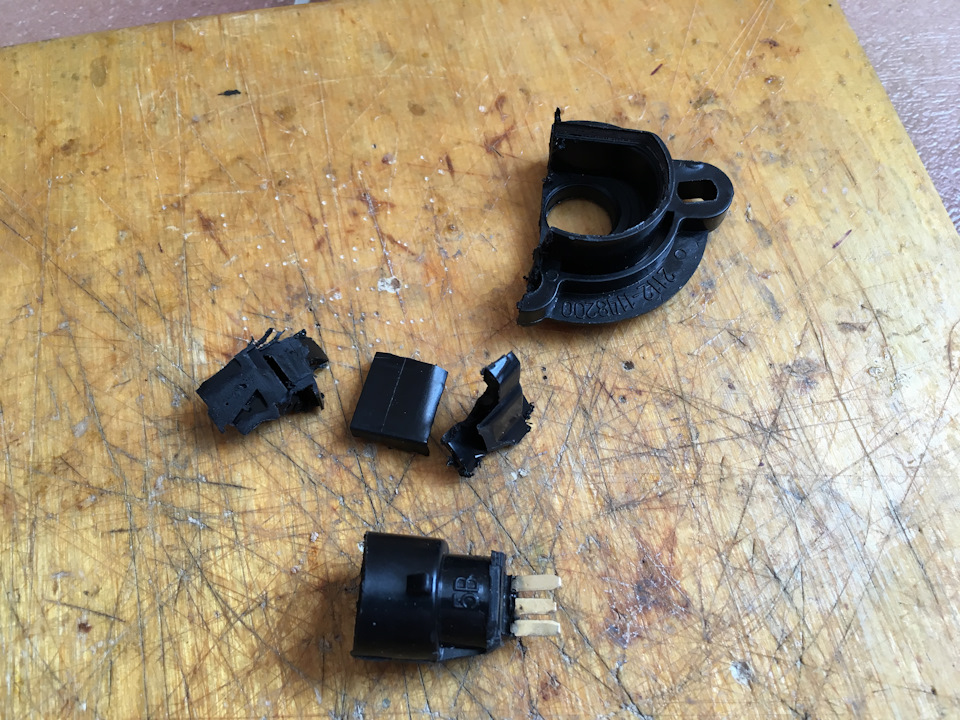

Круто) Роз'єми з непотрібних ДПДЗ та РХХ витяг?)
