Музика. Частина 3. Склад та схема мультимедійної системи.

/**/

Склад системи:

Головні пристрої:
< /p>

1. Магнітола Panasonic CQ-D1703N Модель 10-річноїдавності, без процесора, читає MP3 диски (також DVD і DivX, але умене для цього є потолочник), 2 пари лінійних виходів і входів.Наданий момент влаштовує мене своїми можливостями.Перестала читатиMP3 диски - розібрав, почистив лінзу лазера, і тепер читає яктреба. Спотворення наступають на 39-40 положенні регуляторагучності з 40! Це дуже круто, порівняно з 88-м Піонером і говоритьпро високу якість комплектуючих та складання.
2. Дзеркало Phisung HD-Q8 на Android 4.0.4.Споживає в максимумі близько 1А.
Процесор Allwinner A10, тягне необхідний мінімум програм — неособливо спритно, але тягне. WiFi, GPS дуже приємно здивували, FMтрансмітер мені в принципі не потрібен - якість передачі звуку жах, відеореєстратор вперед і назад, КЗГ, екран тач 5 дюймів. Можнавикористовувати як хендс фрі. Головне завдання – вивести USB hostдля передачі звуку на USB DAC, керувати енкодером через Arduino, підключення зовнішніх пристроїв зберігання даних тощо. Програмнийінтерфейс перепилив під себе, в ідеалі хочу написати новий лаунчері переписати існуючі програми з метою оптимізації навантаження напроцесор та ОЗУ, а також з метою усунути непотрібні функції ідодати необхідні для мене. Питання лише у наявності вільного часу, якого катастрофічно не вистачає.
3. Смартфон як джерело звуку – будь-який наAndroid 5.0 і вище, т.К. В ядра цих версій ОС вже вшиті драйвераUSB пристроїв. Мій та дружини смартфони на Android 6.0 працюють наура.
4. Стельовий монітор XTRONS CR1506 - 15, 6 дюймиекран, щілинний DVD, HDMI, RCA, USB, SD, LED підсвічування і т.Д.Мною доопрацьований у плані виведення сигналу ремоуту на підсилювачта регулювання рівня сигналу на лінійному аудіо виході.

Акустика.
1. Фронт – 2-компонентний Hertz ESK 165L.5. Новий. Бюджетнийкомплект не завдасть шкоди якості, низька резонансна частотамідбасу (65Гц), італійська школа і т.Д. І т.П. Спочатку розглядавMorel Tempo 6, але у вуха ця акустика викликала багато питань, та йкоштувала дорожче.
2. Тил - коаксіальний Magnat Classic 132. Б/в. "на паркані" написані такі характеристики, в які ніколи не повірю.Стояли в передніх дверях на момент покупки машини, теперозвучуватимуть відео зі стельового монітора. У тилу на моментпокупки машини були Power Acoustic з порваними дифузорами ічастково відрізаними вухами кріплення до кузова автомобіля:невставлялися в штатні місця - попередні господарі відпилили по 2вуха з кожного дина і на саморізах абияк ледве вкорячили в штатнімісця.
3. Сабвуфер ORIS ASW-1044 у фазоінверторномукорпусі (фІ), 2 обмотки по 4 Ом підключені послідовно. Б/в.Купувався в саморобному ЗЯ цілеспрямовано подальшої ситуації наінше оформлення, тобто. Ящик відразу планувався в смітник. Дужецікава головка, в окремій частині напишу характеристики та причинуйого вибору. І, напевно, на прикладі того ЗЯ напишу окремий опуспро те, як не треба робити ящик для саба. Головка була мною трохипідремонтована.

Підсилювальна ланка. 4-канальний Gladen RS100c4.Купувався б/в у стані нового. Німець корейського виробництва, спадкоємець італійської марки Audio System з «італійським»підключенням. Пара каналів на фронт від магнітоли та пара каналівна тил від стелю.
2. 2-канальний Audio System Twister F2-300, б/в.Працює мостом на сабвуфер. Знову ж таки «італійське»підключення.
Мінуси підсилювачів – немає лінійних виходів, довелося утримувативід магнітоли через Y-розгалужувачі.

Живлення .

1. AGM акумулятор Monbat 6СТ-90 під сидіннямводія. Ахтунг! Не купуйте цей акумулятор, якщо не готові йогопиляти! У тумбу старого зразка принаймні.
2. Провід живлення підсилювачів - БПВЛ 1х16 кв. Мм. Максимальнадовготривала сила струму – понад 100А, використовувалась увійськовій промисловості. Подвійна ізоляція. Цим проводомпрокладено як "+", так і "-" від акумулятора до підсилювачів.Втягнутий у «змію» червоного та чорного кольорів.
3. Запобіжник – AGU 100A. Перед одним, оскількивідповідно до «американського» принципу побудови аудіосистем одногозапобіжника достатньо за умови підключення підсилювачів проводомОДНАКОВОГО перерізу. Незабаром AGU, що не блищить надійністю ідовговічністю, буде замінений на miniANL аналогічного номіналу.
4. Дистриб'ютор живлення підсилювачів - самомодельний .
5. Акустичні дроти - ШВВП 2х2, 5 на фронт, 2х1, 5 на тил, 2х4, 0 на саб.
6. Міжблочний кабель магнітола - підсилювачі - самомодельнийвисокоякісний кабель 2м 2RCA-2RCA в екрані з роз'ємами ProfiGold. Ядодав провід ремоуту. Розлучений на підсилювачі через Y-кабеліNacamichi.
7. Міжблочник монітор-підсилювач - 3м 2RCA-2RCA Alphhard зхронічним екраном і ремоутом.

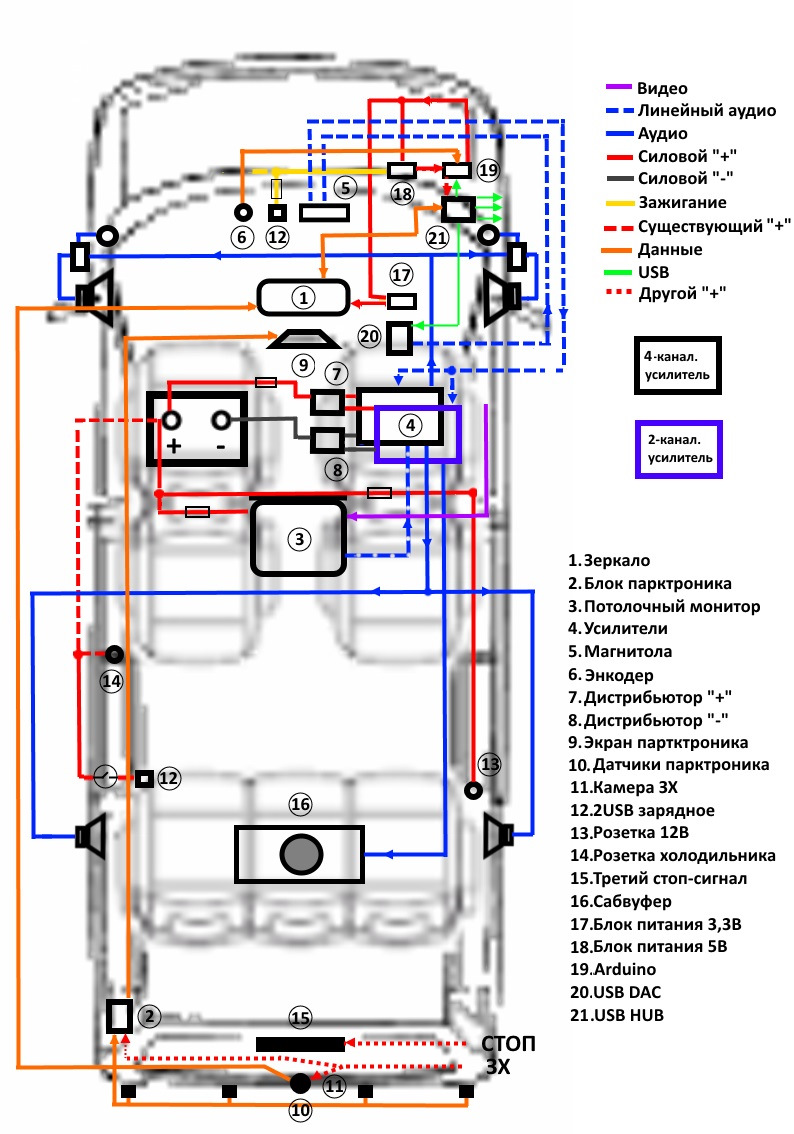

8. Міжблочник USB DAC – магнітола – 0, 9м 2RCA-2RCA Monoprice векрані. Частина схеми не має відношення до мультимедії, простореалізовувалась одночасно з мультимедіа ній. Це схема на даниймомент, під час виконання проекту вона кілька разів трохизмінювалася. Забігаючи наперед, скажу, що результатом задоволений, все працює, реалізовано все, окрім дзеркала, ардуїни та хаба – удзеркалі потрібно вивести USB host. Так що на даний момент як ГУмагнітола, через DAC поки що грає смартфон, а дзеркало поки щопрацює автономно.
p>
