Робота вихідного дня.
Виділив час і зробив нарешті-то пристосу для виставленнярозподільного валу.Ту саму, що в TIS 2000, називається КМ 661-1.відмінність.

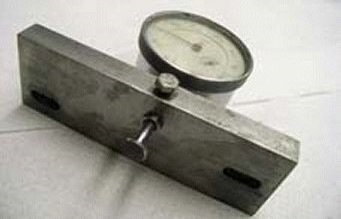

Що нам пропонують в інтернетах, тиражуючи статтю шанованогоМезерницького Олександра Юрійовича, відомого багатьом трактористамна форумі dieselirk.ru
Це плитка з двома прорізами під гвинти, що вкручуються в ліжкорозподільного валу.

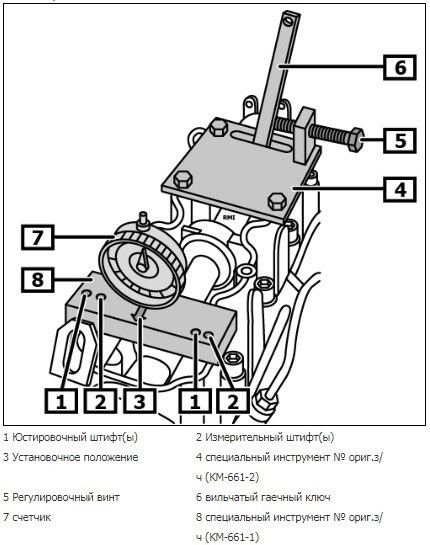

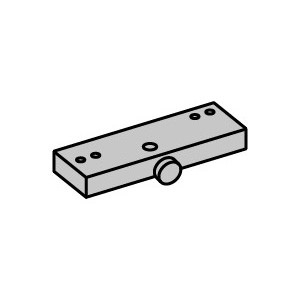

А в оригіналі це плитка з двома парами настановних штифтів.
установочного та вимірювального.
Ось тут добре видно:

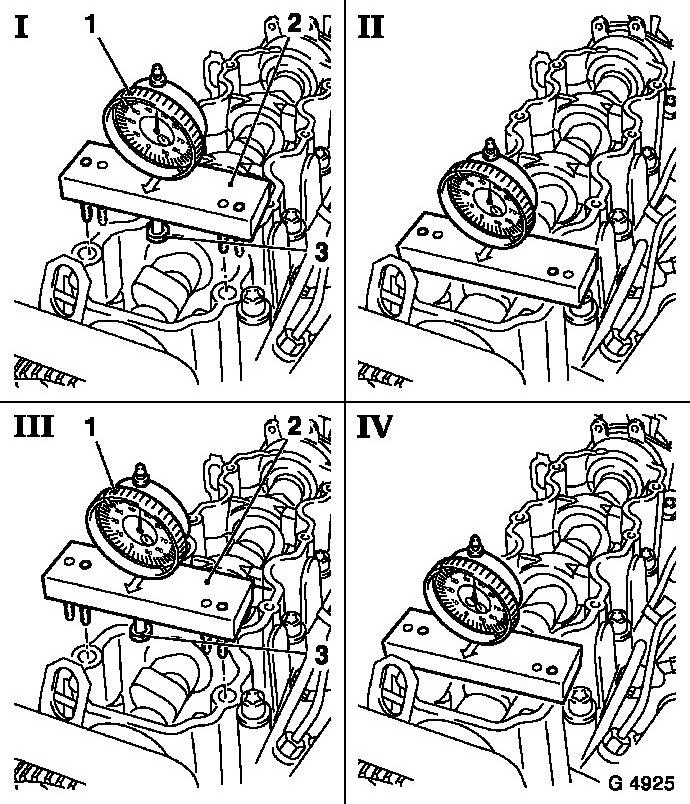

Процес використання добре знайомий по TIS. Поставив в однестановище, обнулив індикатор. Переставив у друге положення ідомігся потрібного результату на індикаторі. Ідея зі штифтами маєсвої плюси, як більш точне позиціонування. Та й ставити штифти вплиту набагато простіше, ніж робити пази.
Але я пішов уже второваним шляхом і виготовив пристосування по всіхдизелістах, що зіштовхнулися з німецьким восьмиклапанником, кресленню:

Якимось дивом знайшов у себе в матеріалі шліфовану плитку завтовшкиякраз 12 мм. Далі вже просто слюсарка - обрізав у розмір, засвердлився точно як треба і профрезерував пази. Витратив на цюроботу години зо три. Важливо розуміти, що потрібна певна точність, всі отвори повинні бути строго перпендикулярні площині плитки, матиправильну геометрію. Тому витратив на цю начебто просту роботубільше часу, ніж можна було. До того ж напівкустарні умови, у менеж не завод, )
Попутно зробив гвинтик для фіксації індикатора.
Приміряв на ліжку. Розумію, що якщо притискати плитку гвинтами, якпередбачається, вона бовтається в пазах. Адже паз з-під фрези 6 мм, тобто. Десь 6, 05-6, 10, а гвинт з різьблення має 5, 85, виходитьотримати зсув точно в 10 мм я теж не отримаю, адже гвинти банальнотонші, як мінімум на ці 0, 15 (зсув 10, 15 ), Плюс ще похибкавиготовлення. Та й затискати гвинтики ключем чи шестигранником недуже зручно. І вже наступного дня витратив трохи часу і зробив двапритискні гвинти з накаткою, щоб можна було просто пальцямизакрутити. Плюс ще в тому, що тіло гвинта можна зробити будь-якогодіаметра, без огляду на різьблення.У разі це 6, 05, довжина безрізьблення 11 мм, тобто. Плитка в принципі не рухається порізьбленню і прикрутити немає запитань.
Вийшов такий набір.
Без індикатора.

Гвинти руками крутити просто диво! На всіх кресленнях це плоскап'ята діаметром близько 10 мм. Я грішною справою зробив такусаму.

Ось постарався сфотографувати на розподілі.

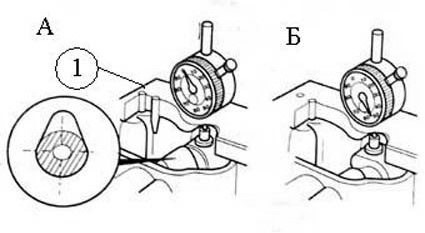

У чому її таємний зміст довго було зрозуміти й у чому на відмінутрадиційного наконечника індикатора. Крутив і так і сяк, примірявна розподільнику… А потім на просторах інтернетів знайшов картинкуіндикатора для КМ 661-1. І там видно, що наконечник має нормальнезакінчення, а плоска частина, мабуть, служить для зручності монтажуна індикаторі. Хоча на картинці пристосування з пазами, саме плоскаширока п'ята. Загалом не до кінця зрозуміло… Ну п'яточка зайвою небуде. Якщо що покладу "в запас". Якщо ви звернули то використовуюпростий індикатор годинного типу ІЧ-10, ще часів СРСР. У своємувимірювальному "парку" маю безліч різних індикаторів подібноготипу, Це і СРСР, і Чехословаччина, і Китай, і Швейцарія, і НДР.Радянських безліч. Усі індикатори є повністю працездатними. Сюдипоставив саме ІЧ-10, тому що. Він буде прикріплений до цьогопристрою назавжди, як готовий набір. У цьому сенсі "втрачати" уповсякденній роботі інший, більш красивий і функціональнийіндикатор не хочеться, т.К. Я періодично їх використовую навимірювальних стійках у різних випадках, з нагоди. А такихіндикаторів маю кілька. І працює він чудово. Повторюваністьпрекрасна. Хороша "робоча конячка". Тому ІЧ.
П.С. Більше від нічого робити (було час) зробив можливістьзакручувати гвинти в тіло пластини при зберіганні, щоб випадково незагубити, та й набив напис "верх", кострубато правда вийшло, недуже зручно було. Напис, щоб щоразу пластину в руках не крутити, яким її боком ставити. Швидше більше дурощі звичайно.
Наостанок. Залив колодязі ГБЦ соляркою, як засухарив клапана.
Старт.
Через 3 години. >
Через 16 годин. Так, солярка йде. Я ще, облив ГБЦ, коли наливав уколодязі. Але та кількість, що пішла… Я думаю цим можназнехтувати.
