TC4EE1. Паливна. Розрізна шестерня ТНВД.

Після того, як я став перед фактом, що моя, здавалося б перебуває відеальному стані (якщо судити по зубах) шестерня, має критичнутріщину, я щільно задумався над тим, щоб зробити розрізну шестернюТим більше, що факт коригування кута упорскування поворотом ТНВДвзагалі не викликав ніякого ентузіазму.

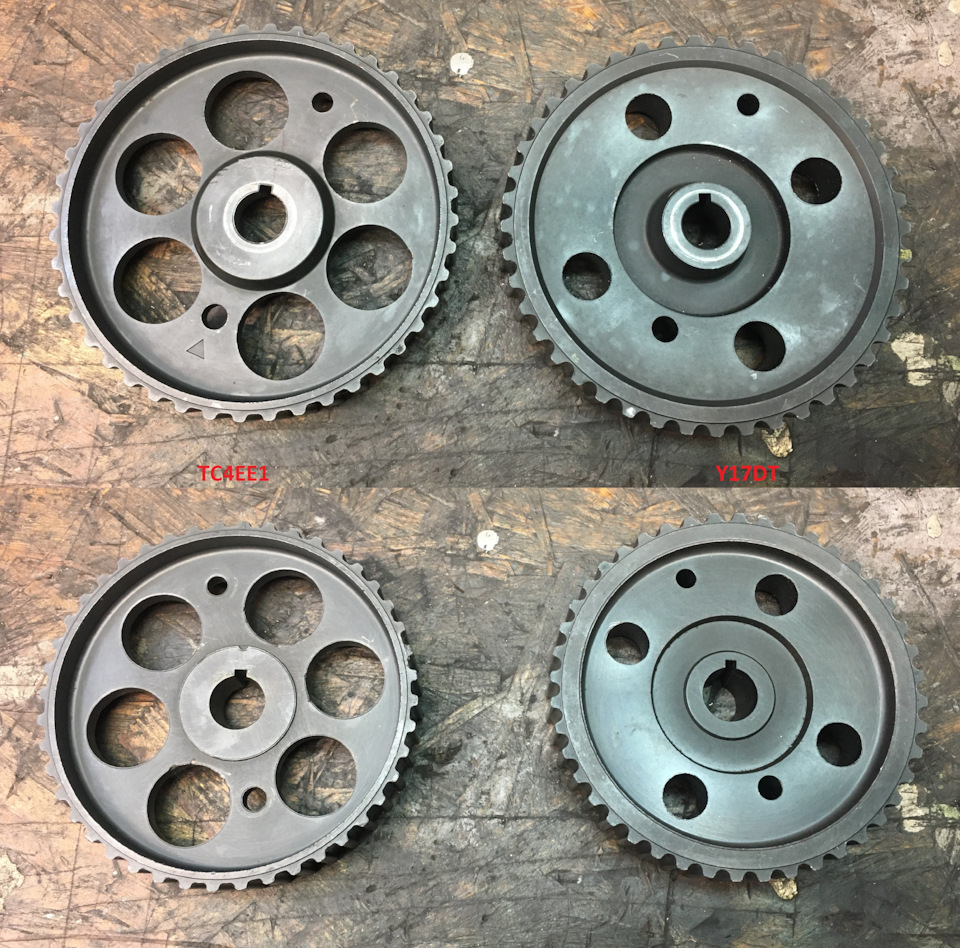

У мене була шестерня з донора Y17DT, яка за геометрією повністюповторювала шестерню свого старшого брата. З Y17DT набагатомасивніше і там є м'яса, з якого можна зробити взагалі все, щозавгодно.Наприклад з двох таких шестерень зробити одну розрізнувзагалі не складе труднощів. (правда на Y17DT це не має ніякогосенсу, але то таке.) вінець повинен бути з шестерні з ТС4ЕЕ1, ​​тамінший профіль зуба.А сама шестерня має витончену форму з великимивікнами, що зовсім не сприяє виготовленню з неї чогось. Кілька днівконструктив я вирішив, шестерню треба робити за схемою, де серединанерухомо сидить на валу ТНВД, а вінець рухливий. Відповідно приналаштуванні, фіксуючи стопором центр шестірні, я, відповідно, фіксуватиму вал ТНВД, а повертаючи вінець, коригувати кутвипередження упорскування.
Почав з вінця.

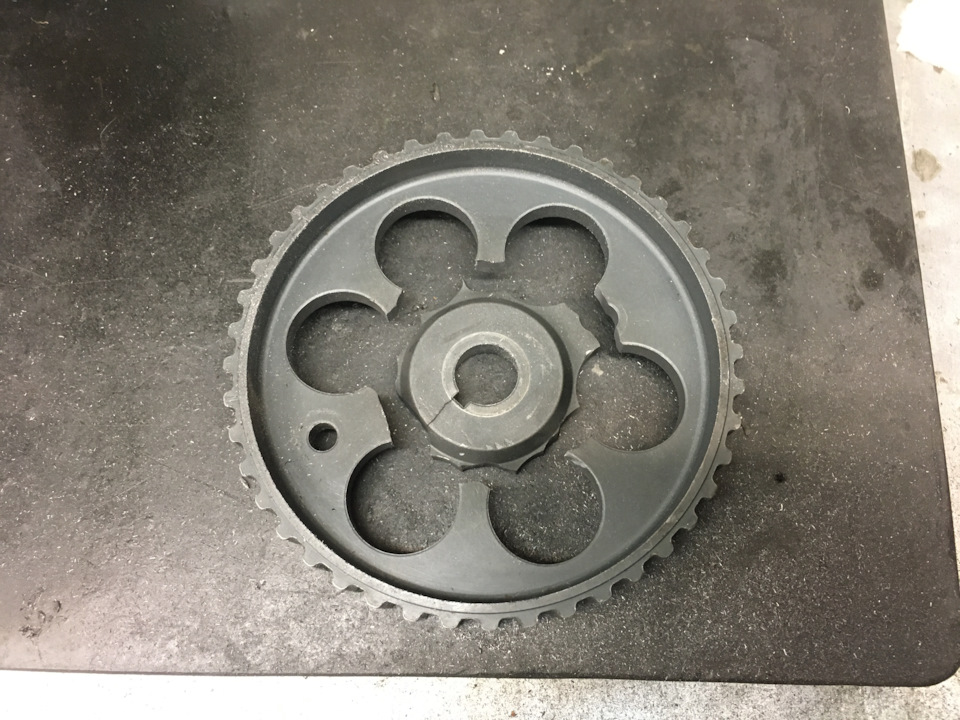

Вирізаю прямошліфовалкою лопнулу середину.

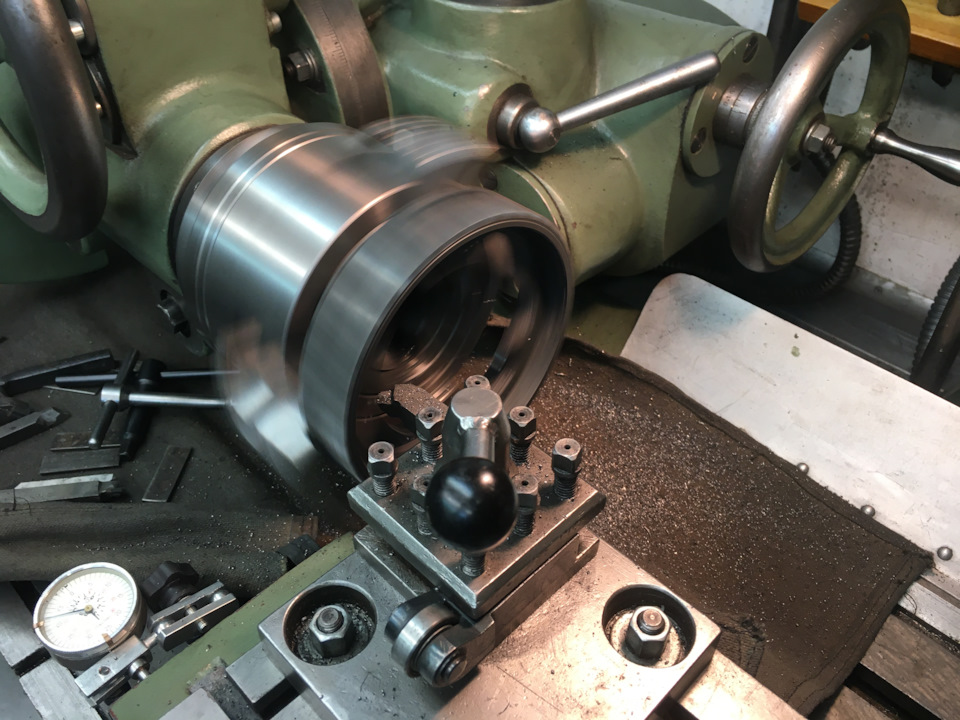

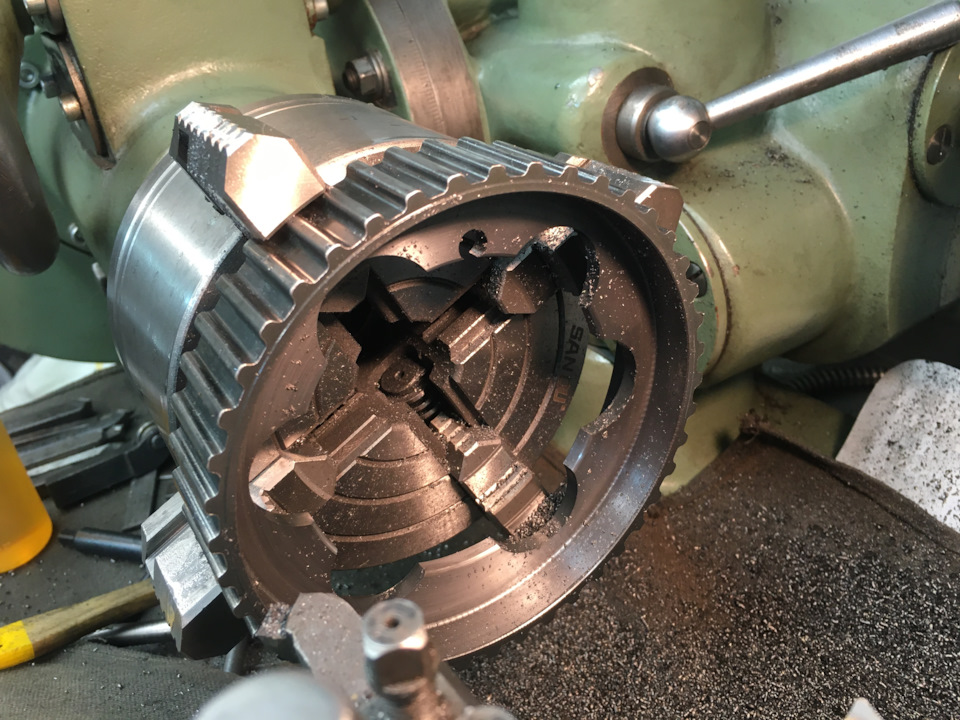

Розточую центральний отвір. Інакше середина вийде надто тонкою удругій (центральній) частині шестерні всього 3 мм. А так 5/5 мм уобох частин. Оберуся за шестірню від Y17DT. Відразу наводжуцентральну частину в габарити шестерні ТС4ЕЕ1, ​​інакше банально ненакрутиться гайка.

Виходить ось такий набір заготовок. Вбила іржа, але він меніпослужив дуже велику службу, працюючи оправкою, на яку я одягавшестірню при обробці. Шляхом тривалих маніпуляцій з виставленням упатроні цього валу, я досяг биття валу в межах сотні (0, 01мм).Враховуючи, що верстат у мене навіть надмірно універсальний іпередня бабка може обертатися в трьох осях, попирав центром, щобуникнути віджимання заготовки різцем при обдирці.
Понеслось.
Знімаємо по діаметру та передній площині. Роблю сходинку під вінецьі… це фіаско, братику… Як я помилився у розмірі аж на 10 мм удіаметрі? Розуму не докладу. Швидше за все затуркався і, замість86мм зробив 76. Ні, шестірню можна зробити, але примикання по маломурадіусу немає і взагалі це просто некрасиво ... Відійшовши відемоцій і жалю про втрачений день за верстатом, я замовляю новушестерню з Y17DT. Знайшов недалеко, в Краснодарі і навіть недорого.Тиждень очікування і нова шестерня в мене. До речі, шестернявиявилася зовсім мертвою, як шестерня. Начебто вона щось билася прироботі. Профіль зубів зам'ятий по одному краю буквально всім зубам.Ну і знос.

З іншого боку мені потрібно все, крім зубів.) Тому серія №2. Ну іякраз вихідні приспіли.

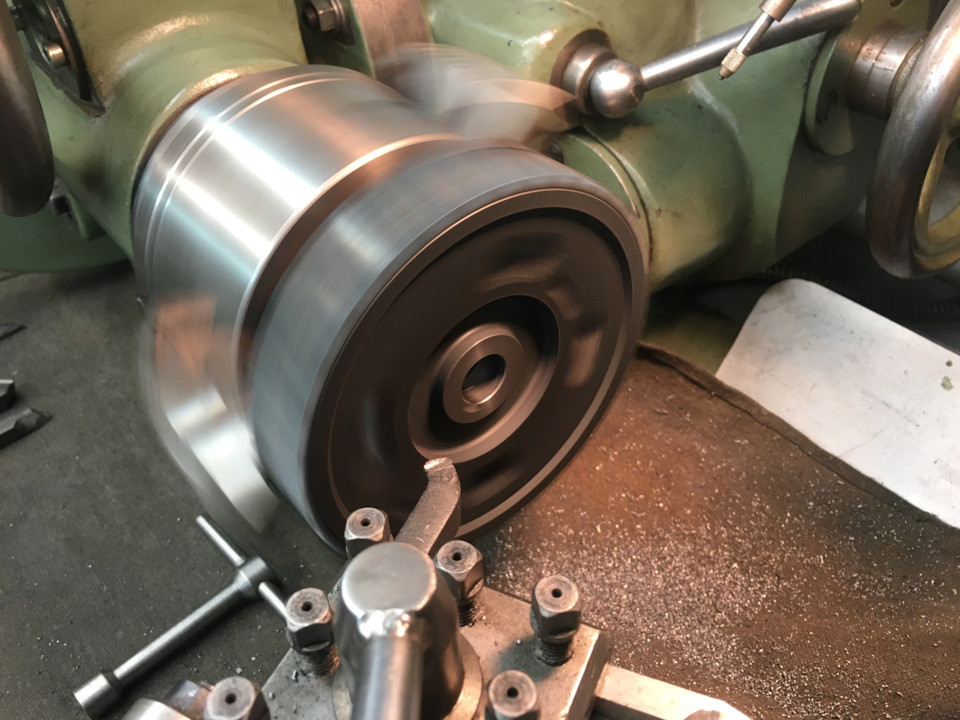

Знижую центр.

Зовнішній діаметр.
Зовнішня площина.

Сходинка під вінець. Бінго!

Черчу ризики для покажчика повороту вінця.

Вийшло якось так.

Дістаю з полиці поворотний стіл. Починаю рахувати, як будутьрозташовані болти. У мене вийшло, що протилежні болти стоять точнона 180 градусів, а ось ті, що поруч рознесені на 55 і 125 градусіввідповідно. Тут нічого не зроблю. У мене у вінці 6 вікон, івідповідно 6 проміжків. Я можу використовувати з них лише 4 — удвох інших отворах. Розмітка та центрування. Свердління підрізьблення 8х1. Свердло 6, 9 мм.

Середину знімаю і фрезерую пази у вінці. Від отвору в кожну сторонуповорот на 4 градуси. У середній частині шестірні нарізаюрізьблення. Замість стандартної 8х1, 25 використовую першу дрібну застарою термінологією – 8х1. Тому що товщина під різьблення всього 5мм. Згідно з основами слюсарної справи достатня кількість витківрізьблення становить 6. При цьому навантаження на 6-й витокстановить лише 1%, коли перший виток приймає на себе аж третинувсього навантаження. Тому, зменшуючи крок різьблення, я збільшивкількість витків з 4 до 5. Болти використовував зі звичайноюшестигранною головкою, як найнижчі. Міцність 10.9. Шайби сталеві, посилені, міцність 10.9.
Що вийшло.
Половинки.

З болтами
< /
Тильна сторона. Стик половинок. Середня риса.
Чому руки тряслися? А як не влізе під кожух? Влізла. Зазор міжкожухом і болтами при повністю затягнутих болтах кожуха становивщонайменше 2 мм.

Якщо загорнути фіксатор.
Регулювання дозволяє повернути рівно на половину зуба у кожнусторону. Еталонне середнє значення нерегульованої шестерні можнаотримати вставивши штифт у другий отвір, який проходить черезобидві половинки шестерні. Не знаю, що з цього вийде в результаті, але принаймні спробу я зробив. У запасі є пара звичайних шестерень, хай і з вінцем на трієчку…
