Їх було два основні варіанти на Вектру А та Вектру В, плюс кільканезначних модифікацій на Вектрі А.

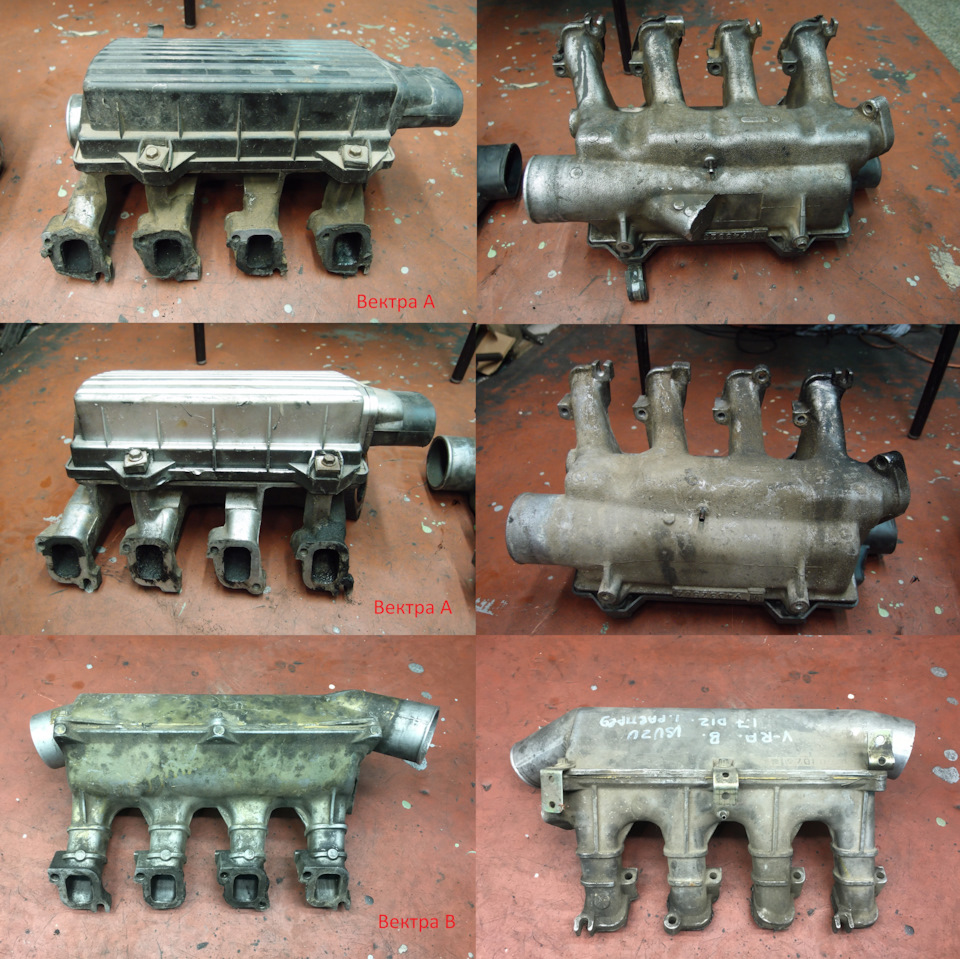

Впускні колектори, які назбирав я.

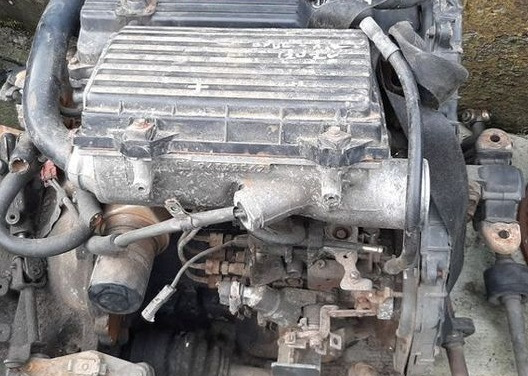

Якщо для Вектри А у впускному колекторі встановлювався фільтр, тона Векторі В фільтр прибрали, але конструктив, коли повітря, щонадходить, охолоджує впускний колектор і, відповідно, повітряпісля турбіни, залишилося.Як на мене дуже грамотне рішення, зробититакий собі повітряний теплообмінник.

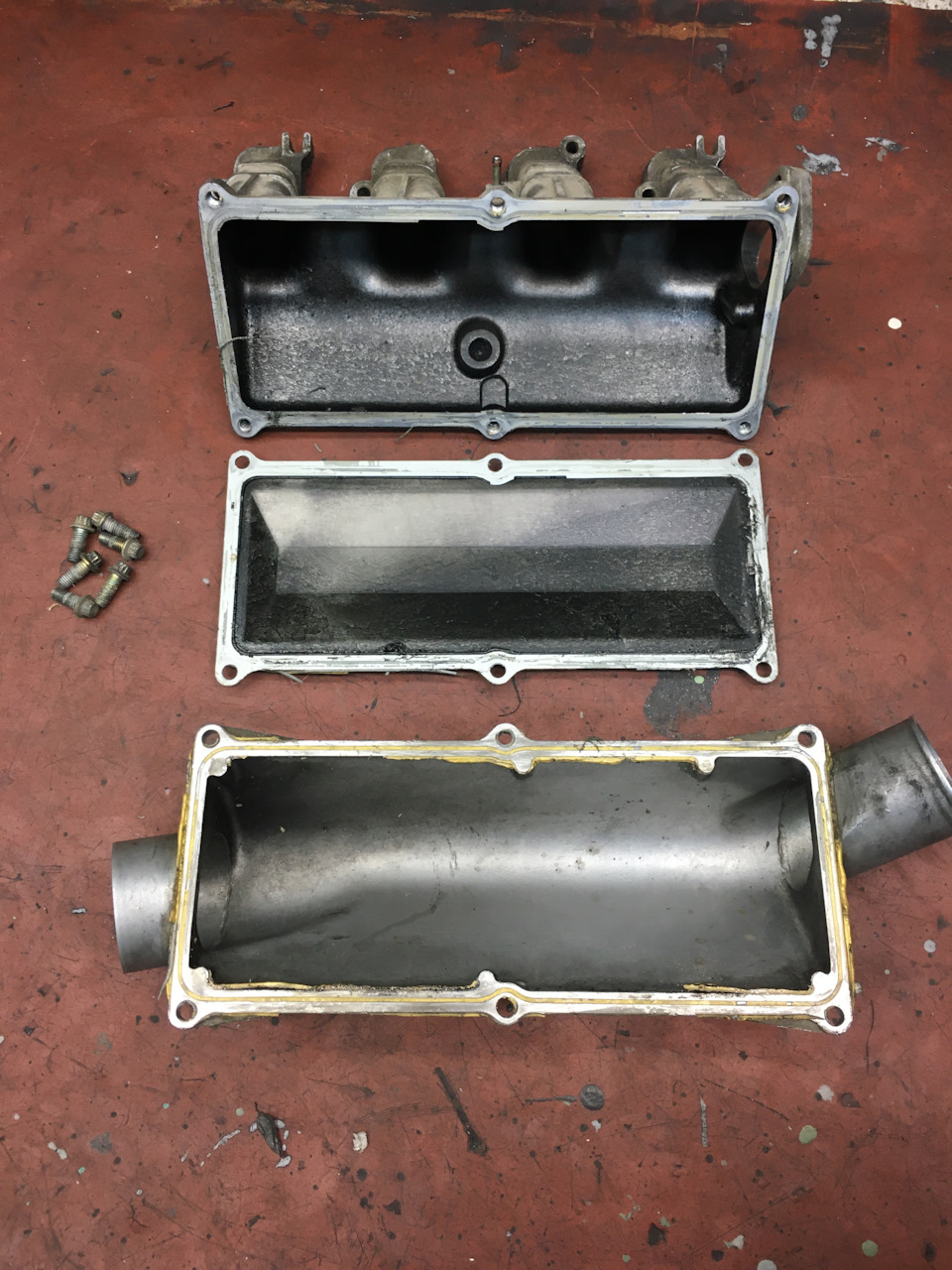

Ось для кращого розуміння розібраний впускний колектор з Вектри В.Пластина між половинками теж з алюмінію.

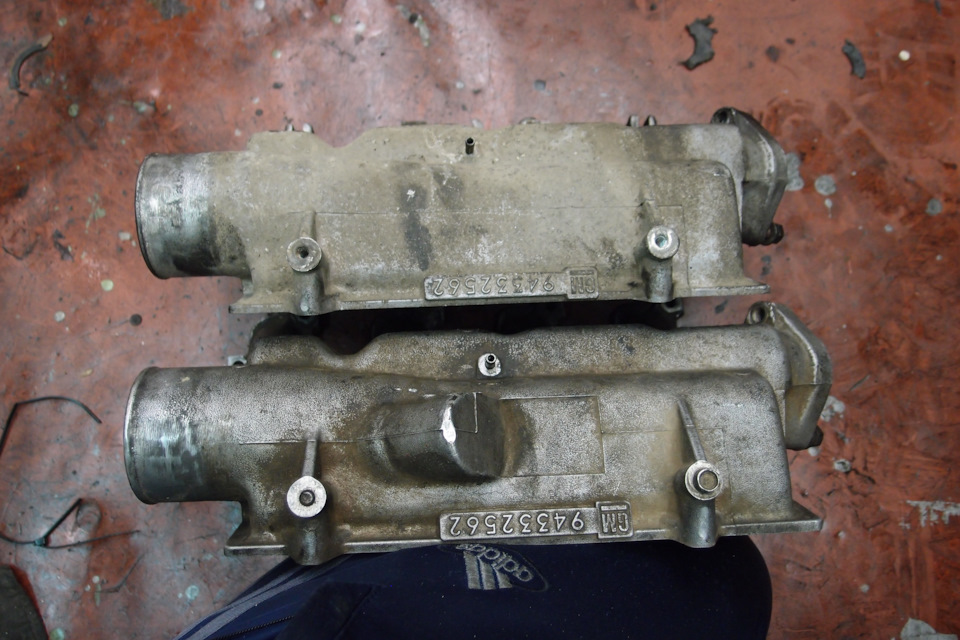

Тепер про відмінності колектора на Вектрі А.

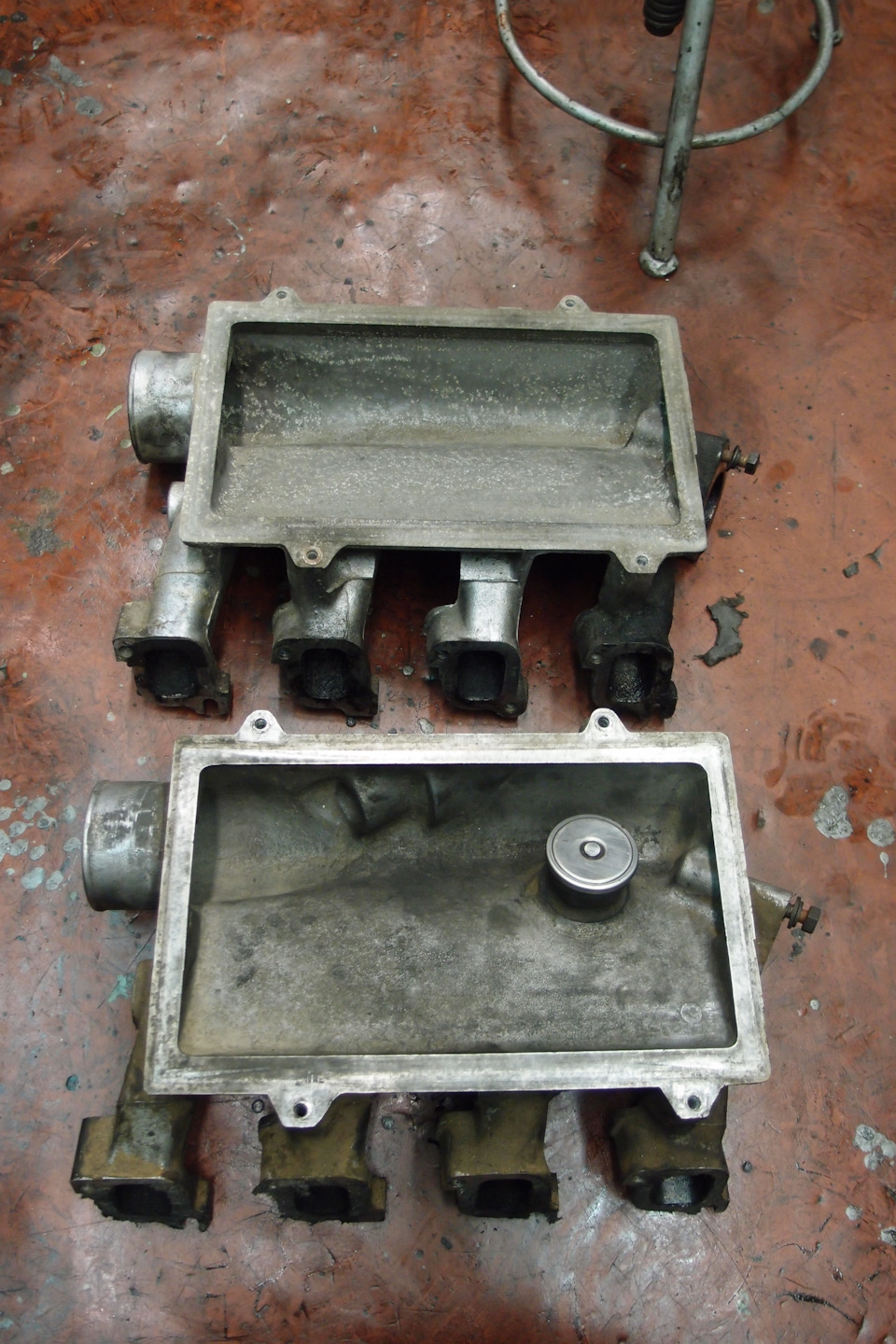

На перших версіях у впускному колекторі опціонально стоявпідігрівач:корисна фіча в країнах із суворим кліматом. Це припливна нижньому колекторі, на цьому екземплярі навіть немає різьбовоїпробки, але приплив є. Друга цікава деталь, навіть крутіша, ніжпідігрівач, це клапан скидання надлишкового тиску. Такий собіштатний блоу офф. Клапан розрахований на 0, 70-0, 75 бар. Точноїцифри я не маю, тому припускаю. ТІС вказує, що нормальний тискнаддуву становить 0, 72 бар при 4400 об/хв. На пізніх варіантах цейклапан також відсутній. Спрощення було навіть у 90-ті… Взагаліподібне рішення є на японських авто, але скидання надлишковоготиску не в атмосферу, а у впуск перед турбіною, бачу тількитут.
Мені цей клапан якраз не потрібен, бо планую трохи вище тискнаддуву. Тому взяв виливок без клапана.
Піскоструй.
Порівнюю вікна по прокладці. На ГБЦ і на колекторі.
Як зазвичай є розбіжності. В ГБЦ, так і у впускному колекторі.Розбираю пластикову кришку. Розбіжності є навіть там.Пластина-екран на ранньому колекторі має лише чотири точкикріплення, коли пізня вже кріпиться у шести місцях. Плюсвіброізоляція(? ).
Кришку відмив, пластину ставлю пізню.
Так, у колекторі просвердлив отвір під 6-й гвинт. Штатно йогонемає, але вирішив, що від отвору мені гірше не стане, можу гвинтне закручувати, якщо не вийде. Колектор після піскоструму.Раптомвиявилося, що всередині частини, що подає в ГБЦ, залишки олії зсажею. Треба мити. Пристосував зубну щітку на паличку і всевидраїв.
Тема не може бути повністю розкрита, якщо немає фото деталей уванній на фінальній мийці.
< Повітряний фільтр. В обох колекторах з Вектри А, які були умене стояв фільтр Stelox 71-00307-SX. Невже це "із заводу"? Замовивзвичайно японський фільтр VIC A-243V. І за кольором, такий жечервоний, як ті, що стояли раніше. Не знаю, на що колір впливає, але таке)Запчастини на фото:8941326780, 16546V0100, 8941516143, 16546V0110Запчастини на фото:8941326780, 894151614< 3Мої болти кріплення впускного колектора. Оригінальні болти мають12-гранний капелюх, але такі мені не дісталися на жодному моторі.Купувати по 700 рублів за штуку і чекати 40 днів не став. Принаймнізараз. Тому болти 8х40 – 4 шт. Та 8х30 - 2 шт.
Пара слів про прокладання впускного колектора.
Оригінальна прокладка 97112677Запчастини на фото:97112677, 5850621
Зверніть увагу на шар ущільнювача на другому вікні.
Здавалося б навіщо? А все тому, що друге вікно з одним болтомкріплення із заводу. Тому вирішили зробити додатковий шарущільнення.
На неоригінальних прокладках його звичайно немає. Ось дляпорівняння з прокладкою з набору Рейнц. Я ризикнув і прикрутивколектор на всі 6 болтів, включаючи той, якого із заводу не малобути. Можливо мені це відгукнеться, зараз я збираю мотор накантувачі, а якщо знімати колектор на авто, все може бути набагатонезручніше. Але, не помітив якоїсь прямої фатальної незручності, коли прикручував це болт. ТНВД уже стоїть, трубки також. Прокладкусамо собою поставив неоригінал від Рейнц, я ж двома болтамиприкручуюсь)
Ось цей болтик, у гуртку. Болти.
Залишився випускний колектор, більша частина елементів якого давноготова, але не вирішено питання з турбіною, вірніше її картриджем.Якось стрімко мені залишати 25-річний, хай і оригінальний картридж, але альтернативи поки що немає. А до колектора потрібно вирішитипитання з трубкою байпаса ОЖ, де ще все сумніше — оригіналу немаєнавіть за неосудні гроші, неоригінал не стає без радикальних змінгеометрії Але теж можна вирішити в принципі.
