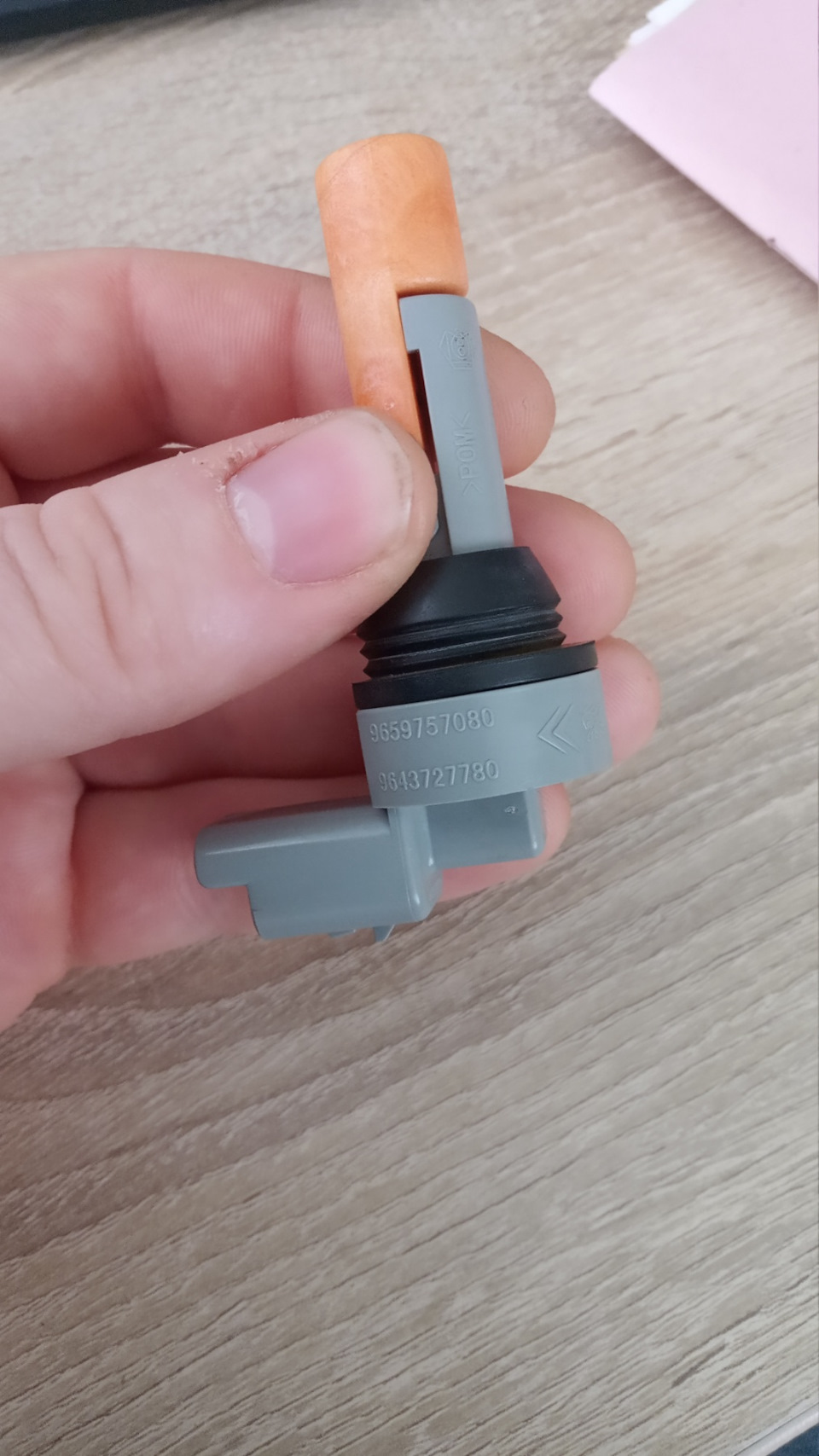

За підключенням все просто, Запчасти на фото:NR1050, 530510

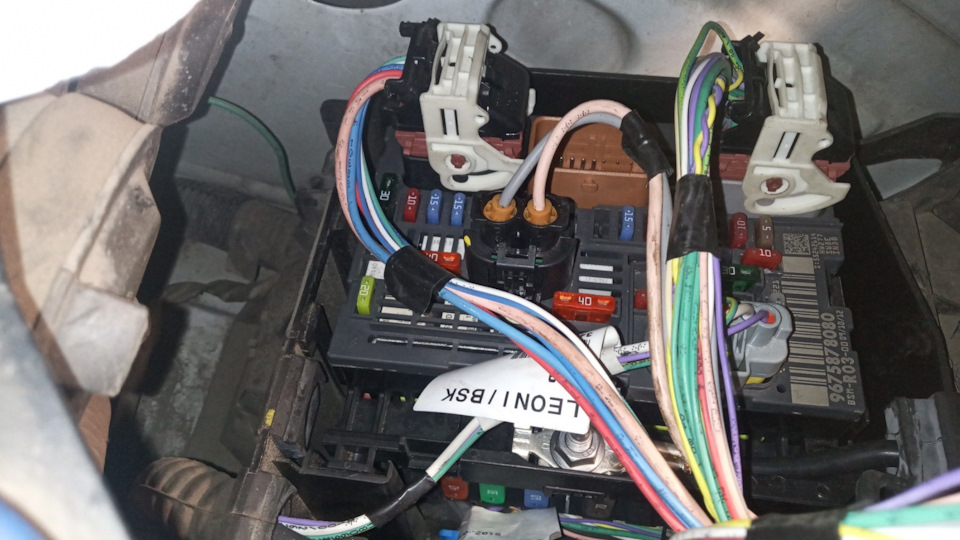

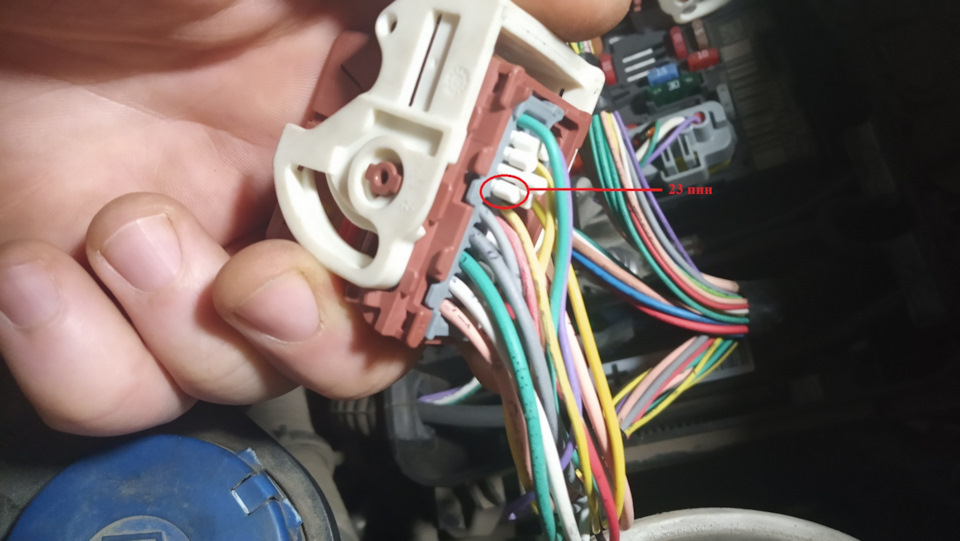

> датчик стягує на масу напругу з сигнального проводу 23 пінароз'єму 28v MR БСМ
роз'єм 28v MR
У цьому піні так само стояла заглушка.
< /

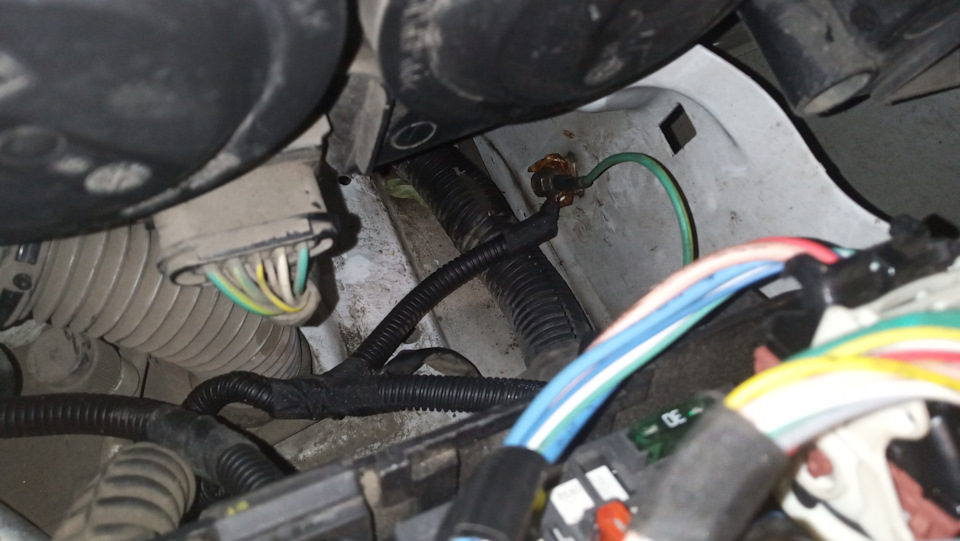

Масу взяв все з тієї ж точки відведення мас під блоком ЛШМ.
Отвор свердлив на око трохи вище насоса, щоб залишався хоча б літромивайки після попередження про доливу. Діаметр робив 18мм. Спершувставив гумку а потім і сам датчик, попередньо бризнувшиWDшкой.
Герметик не використовував, все встановилося досить таки щільно ігерметично.
Прописувати, так само як і з датчиком рівня охолоджування, нічогоне потрібно. При включенні омивача дисплей просить долити рідину іна приладку горить попередження. Можливо комусь буде кориснаінформація)))
Коментарі18
Дружище підкажи у тебе дисплей БК 6пін або 12 пін?
Я його ще ніколи не демонтував. Але маю бути 12 піновий коричневий. За схемою так пише
Ок прийняв. Намагався теж саме реалізувати, повідомлення про низький рівень тільки в журналі повідомлень, що спливає немає. Бсі вже від 3008 поставив і те саме.
Євро 5, 2012 рік
Прийняв зрозумів, спробую в євро5 перевести і затеститьСпасибо за наводку
Можу схему кинути, якщо потрібно
Так схему не треба, у мене вся проводка зроблена. Якщо не складно і якщо згадаєш, скинь референс дисплея. Шукаю такий же. Походу коли я у своєму чіп jcae переносив, щоб російську мову додати, не переніс ще одну пам'ять якусь то .
Дякую! Від такого чіп і стоїть-переой ревізіїЗараз чекаю дисплей другої ревізії.
версія прошивки яка?
73.2
Ще питання) Заміна дисплея ні в чому не привела, все так само, спливаючого повідомлення так і немає. Якщо не дуже складно, можеш фотку маркування бсм скинути, з датою виробництва. Якщо знайду за адекватну ціну, то буду в цей бік ще копати. Дата потрі...
Датчик як у мене на BMW 🤗
У мене на 5008 немає датчика рівня омивайки. Треба задуматися. Є схема по 5008? а то ліньки в Седрі ковтатися.

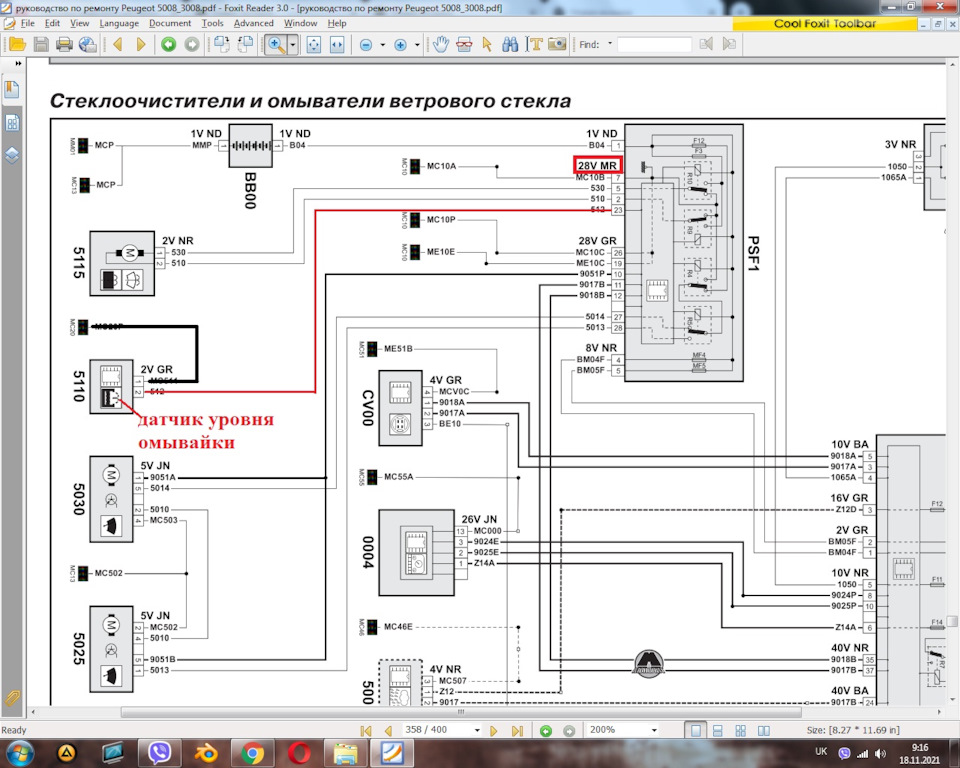

до речі так, не всі 5008 комплектували датчиками. Фотка зі схемою з мануалу 5008\3008.))))
У бачку є місце (відливака)? Або самому потрібно придумати?
на 5008 не пам'ятаю, бампер останній раз ще влітку знімав і не звертав увагу на бачок омивайки. На експерті не було припливу в бачку
А фішка була чи докуповувалась окремо?
В автомагазині фішку підібрав по роз'єму датчика за 20грн і трохи допрацював її напилком
