Всім привіт! У цьому записі поділюся досвідом впровадження ДХО всектор поворотів фар. Тут доведеться врізатися в заводськупроводку, але результат того вартий. b> тут описував якактивувати скандинавський світло через діагбокс).
Підштовхнув мене до встановлення такого варіанту ДХО той факт, щопочав локально мутніти відбивач фари над ниткою ближнього світла.br/>

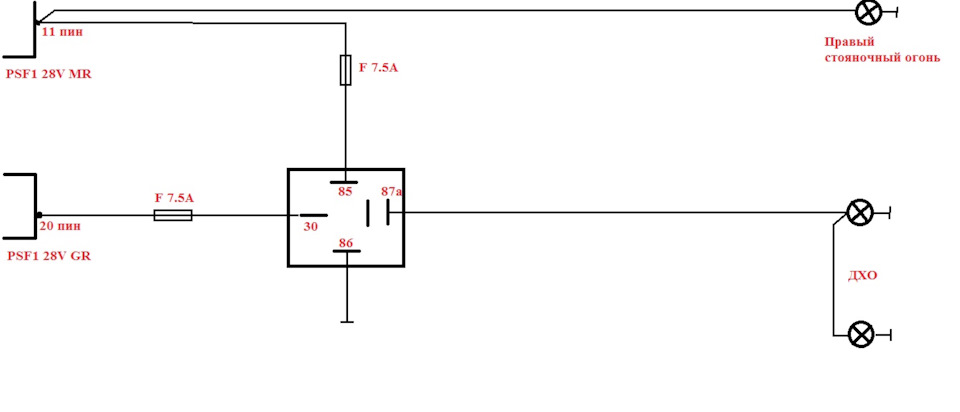

Вивчивши і порівнявши електросхеми блоків ЛШМ Експерта і 5008дійшов висновку, що ДХО в ЛШМ Експерта взагалі не передбачено, немає запобіжника і реле, тому харчування та управління ДХО робивна виносному 5 контактному реле.
< /
Принцип роботи такий:при включенні запалення загоряються ДХО, привключенні ближнього світла (в ручну або в режимі авто), привключенні повороту лампа ДХО гасне з того боку, з якої блимає лампапокажчика повороту.
Кілька слів про підключення:патрон лампи покажчика повороту разом злампою прибираємо з коси, що йде до колодки фари, виводимо масу іпровід поворотника (на колодці фари піни 4 і 8 відповідно) вдвоконтактну вологозахищену фішку, це щоб запитати лампи покажчиківповоротів. Клема 15)
а управління від 11 піна роз'єму 28v MR ЛШМ (правий стоянковийвогонь)
коробі БСМ місця вистачає для реле та запобіжниківЗапчасти нафото:1400550780
додаткове проведення заховано, соплі не висять.

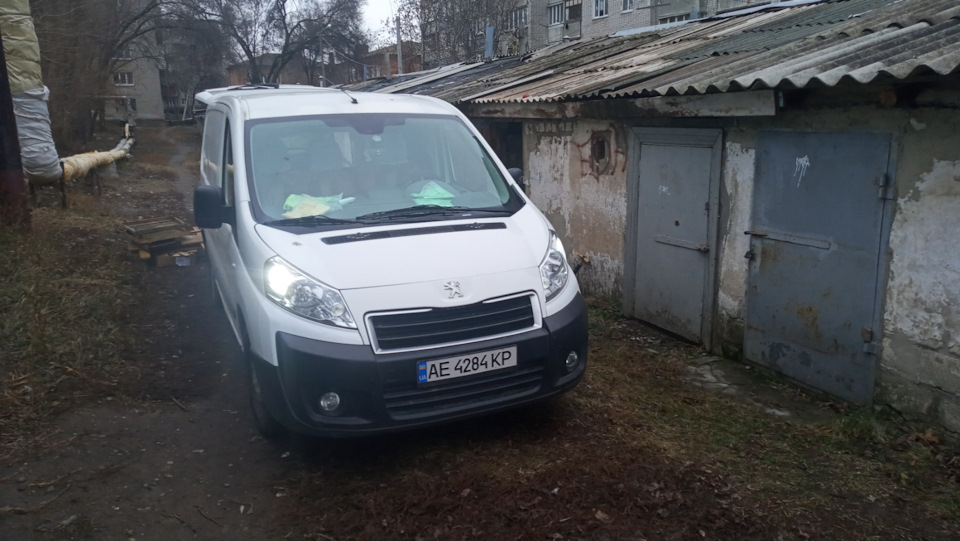

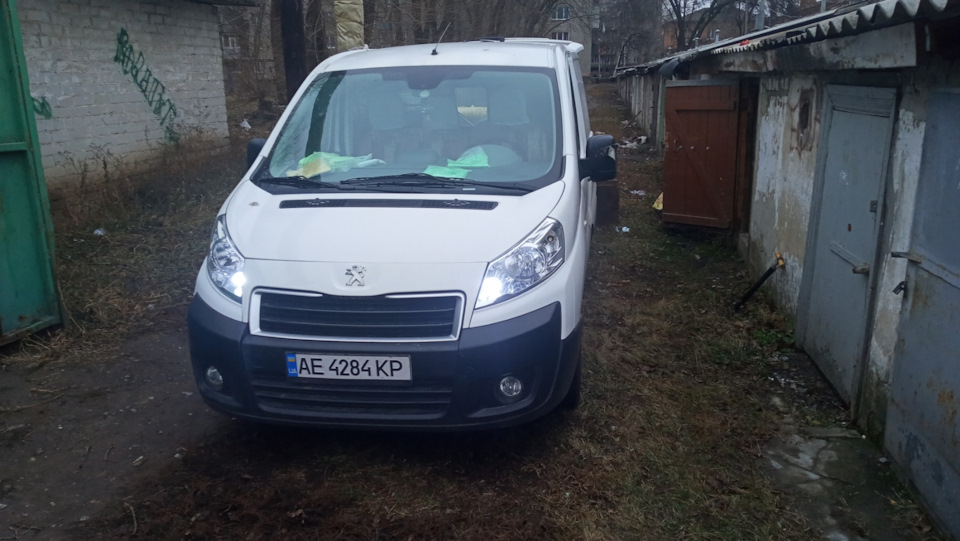

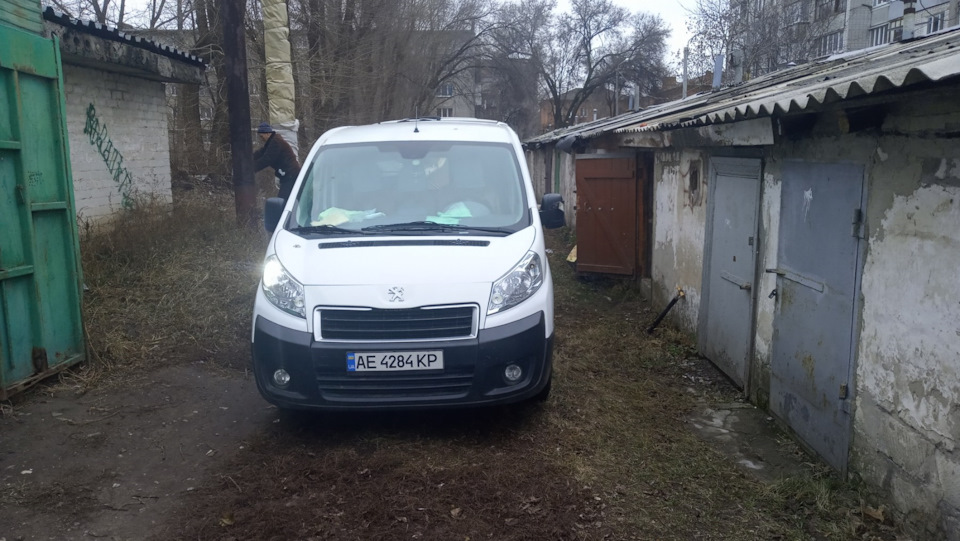

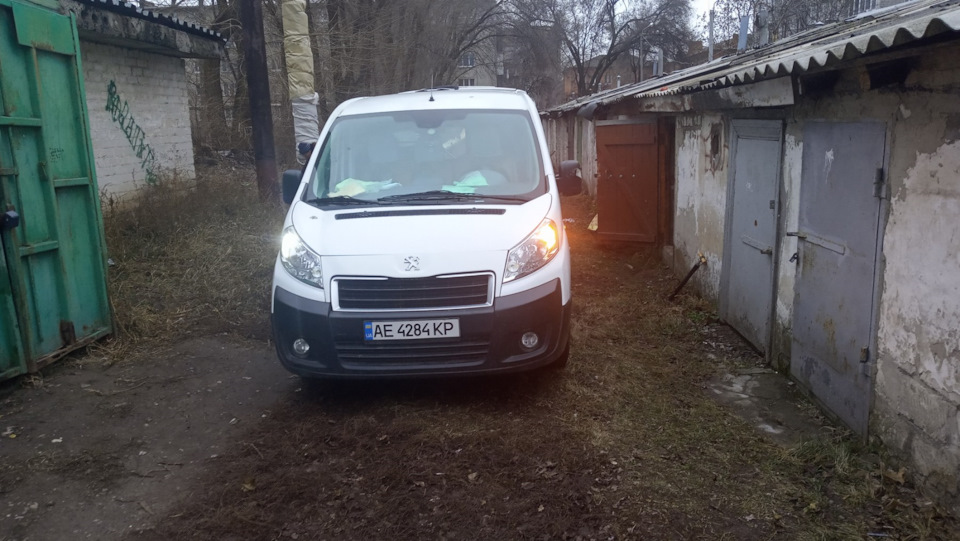

Результатом залишився задоволений.
Лампи замовляв тут
324, 17 грн. 21%OFF | RXZ CAR DRL P21W PY21W T20 7440 BA15S BAU15S1156 T20 Dual Mode DRL Turn Signal Light Canbus Fog Lamp LED BulbsTurning Lights
a.aliexpress.com/_ADpzoK
