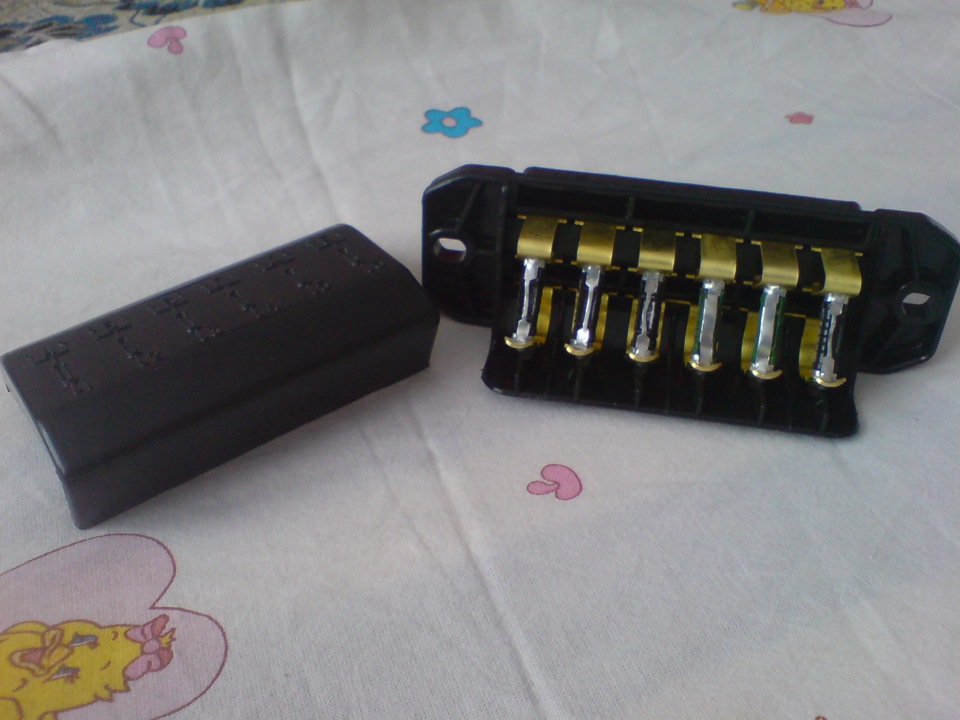

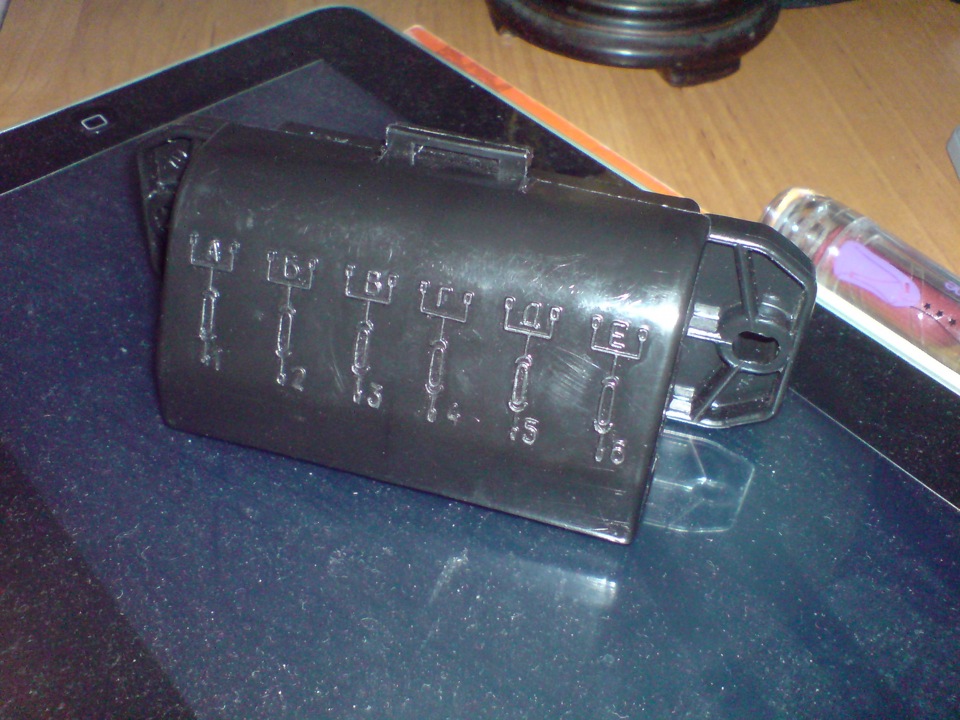

Давно виникла ідея зробити ще один блок запобіжників. Не те що б небуло куди включиться, а просто виникла необхідність за харчуватисяв багажнику. Це і стоп сигнал який повинен постійно живитися іавтоматична антена з постійним плюсом щоб ховалася і виїжджаланезалежно від запалення.Ну і знаючи себе ще що-небудь ще потрібнобуде.

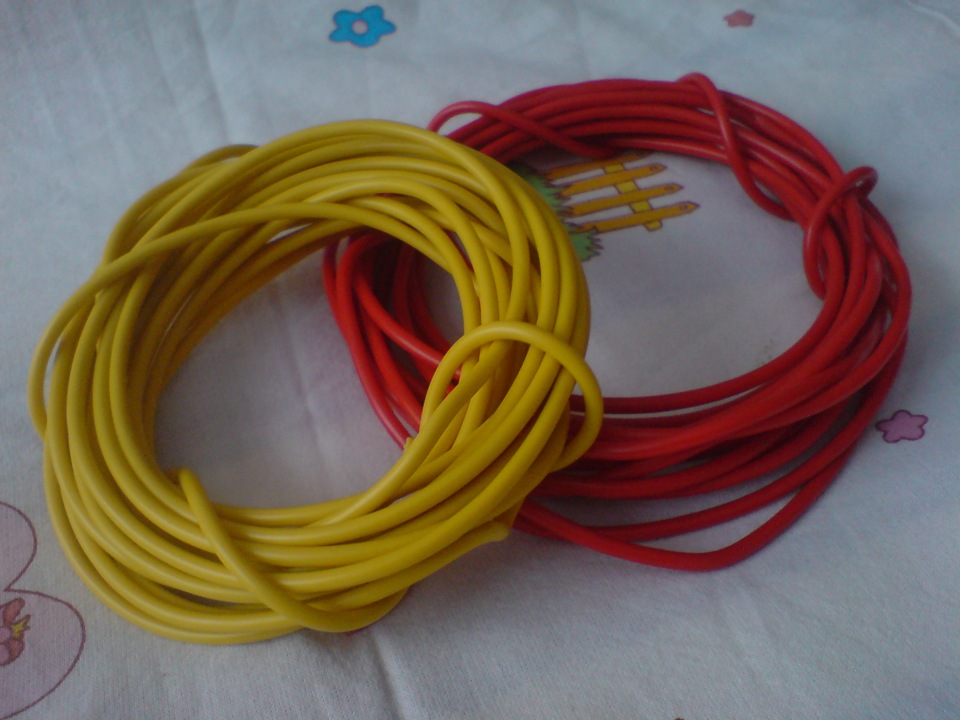

Проведення двох кольорів, щоб мати в багажнику Постійний + і + відзапалення.
Докладніше
Ну і інструмент щоб їх обтискати

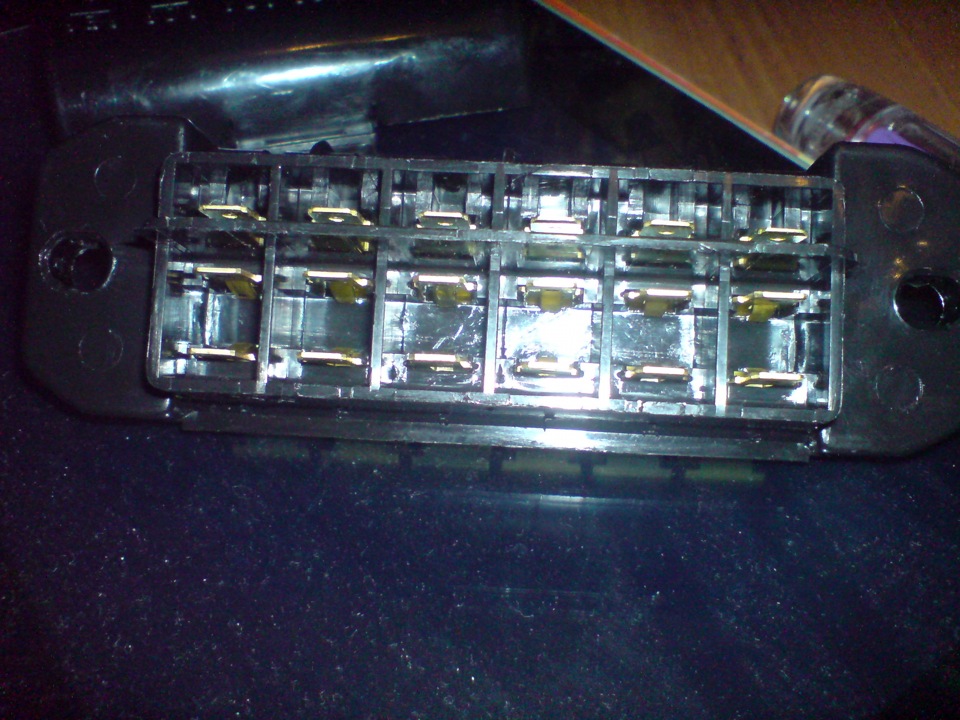

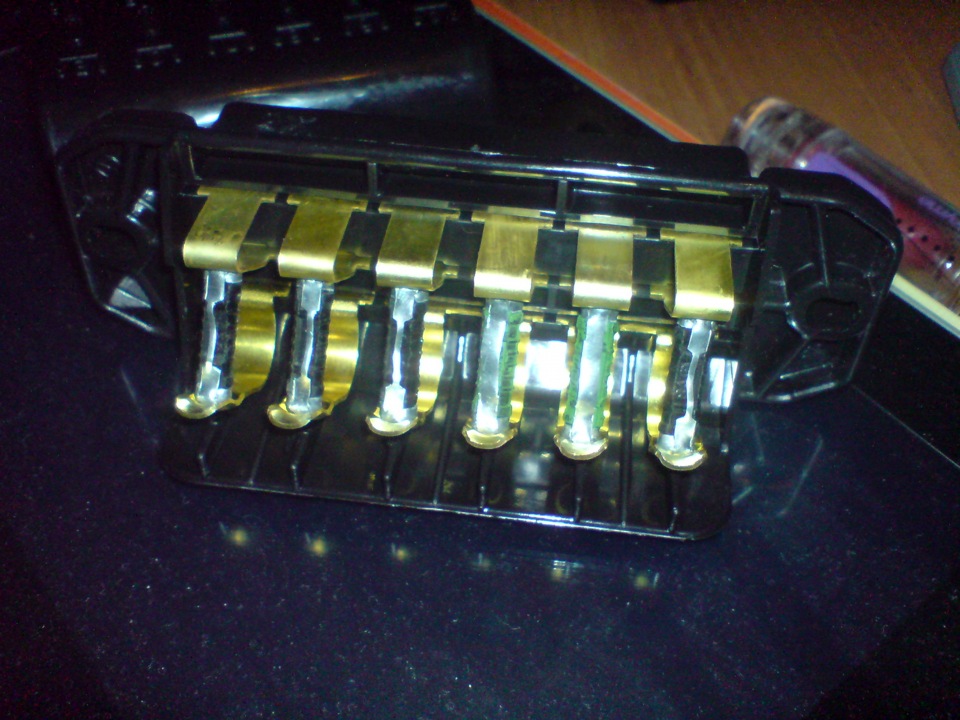

Для початку зробив 4 перемички щоб розвести + по блокузапобіжників
Вирішив зробити 4 постійних і 2 від запалення
>
Після чого робота в теплі закінчилася.
Для кріплення БП у багажнику знайшов 2 меблеві куточки
Дуже порадувало 2 отвори в полиці по краю одного великого, не знаюхто і для чого їх там придумав але підійшли вони мені простоідеально, якби свердлив спеціально напевно так точно не потрапив биміж осьова відстань. Або свердло б зіскочило чи ще що. А такспасибі АвтоВАЗу :) Отвори дуже стали в нагоді і БП став простоідеально. Після установки простягнув дроту до головного БП івстромився в 13 шину з якою йде шлейф у задню частину автомобіля, згідно зі схемою. Ш13 (6) вже має + від запалення це ми з'ясувалицей провід йде в 2104 на склоочисник заднього скла. А постійнийплюс я взяв із Ш4 (4). Там йде червоно-синій провід череззапобіжник 8. Заколовшись до нього я загорнув перемичку в Ш4 (6)яка теж без використання всередині блоку йде на Ш13 (5).
Тепер у мене у багажнику додаткове місце запитки. Підключав я черезнаявні запобіжники тому що тягнути дріт у багажник прямо закумулятора побоявся. А так якщо десь пошкодиться чи перетертися, то просто згорить запобіжник
Коментарі20
Обтискання у тебе для ІЗОЛОВАНИХ клем (тобто які мають пластмасовий фланець).Добре не обтисне. Для хорошого обтиску НЕізольованих клем потрібна інша форма губок.І обтискання краще брати не китайську з тонкого металу. Про блок про інші запобіжники вже...
Я використовую такі монтажні блоки
Не було в наявності, та й пластмаса на них стрімка, мій як стара радянська пластмаса на патронах, і кришка зручна, ну до душі мені СРСР якість, і стиль, і з кріпленням пощастило )
блок монтажний гівно краще б від газ 3110 взяв він і дешевше і ножові приїди ці відходять а загалом красиво зробив
На ньому силового навантаження не буде, стоп сигнал 100 мА жере, трохи більше антена
дивись почнуть відходити я зі своїм старим 3 роки мучився 5запобіжників дроту замінили фари поворотники прикурювач і ще щось
Дротом перемотаю, вони все одно у мене після запобіжників стоять
ну в принципі та й на волго перди завжди перейти можна монтажний блок не дорого коштує
Відмінна робота ) Я теж влітку зробив такий, тільки в салоні) Не радію) тепер підключити додаткове обладнання справа 10 хвилин, а раніше б довелося або провід тягнути додатковий, або перевантажувати провід прикурювача ) та й соплів з таким блоком мен...
Я з тим же підходом, а в багажник тому що стоп сигнал та антена автоматична там
як правильно обтискання називається?
Відповіді вище читай
що не вкурила.d-cd.net/9a37228s-960.jpgа як тут щось працюватиме, якщо кожен наступний запобіжник захищає попередній?перемички по живленню повинні йти або знизу або зверху.
Нічого ніщо не захищає, я виходи беру з 1, 2, 3 а перемичками з'єднав а б в мені так зручніше
ніщо робиш
Там немає нічого складного
так ладна
та точно
та не
та правда кажу тобі ), дякую за обмежувача вчора поставив )
