Великий початок цифрових приладів на індикаторах. Частина 9. GEAR індикатор.

Продовжуємо серію автомобільних виробів на мікроконтролерах та 7-мисегментних індикаторах. На форумі сайтуavtoelectro.radioliga.com/давно порушували питання про створення "індикатора включеної передачі" або "Gear Indicator". У когось бувдосвід просто на світло-діодах у стовпчик, хтось використовувавгерметичні контакти та 7-ми сегментний індикатор. І жменю діодівдля формування цифр. Навіть схему накидали але програму під неї ненаписали.
Так ось тижнів 2 тому Ігор Горський - тепер він є і на МегаДрайверavtoelectro Запропонував взяти участь у проекті GearІндикатора.Він повністю розробив схему пристрою і написав програмудо нього.
< /p>

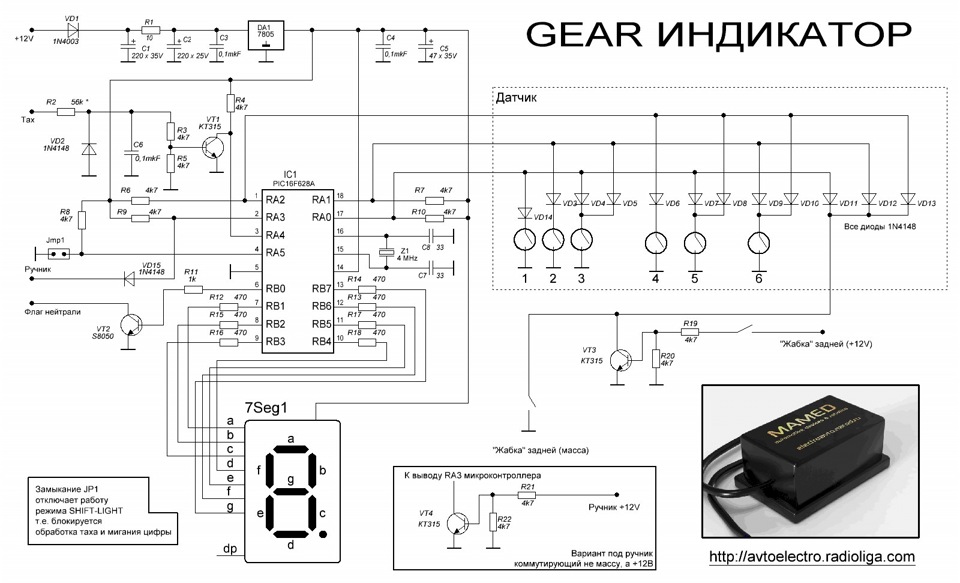

Схема пристрою
Моєю задачею стало розвести друковану плату для пристрою (їх вийшло2 під DIP компоненти і SMD) і зібрати пілотну модель пристрою длятестування його так би мовити в желе. Пристрій побачив світ іпредставлений Вам на розгляд то своє завдання вважаю виконаним :).Зупинятися детально не буду просто вийшло кілька фото процесу зазвичкою.

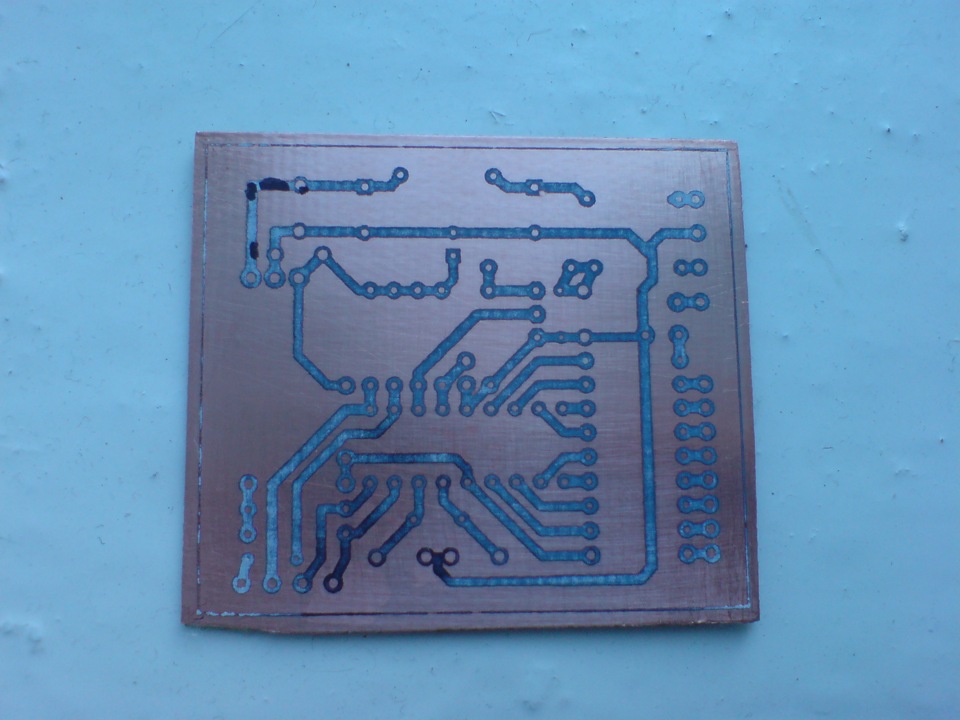

плата перед цькуванням

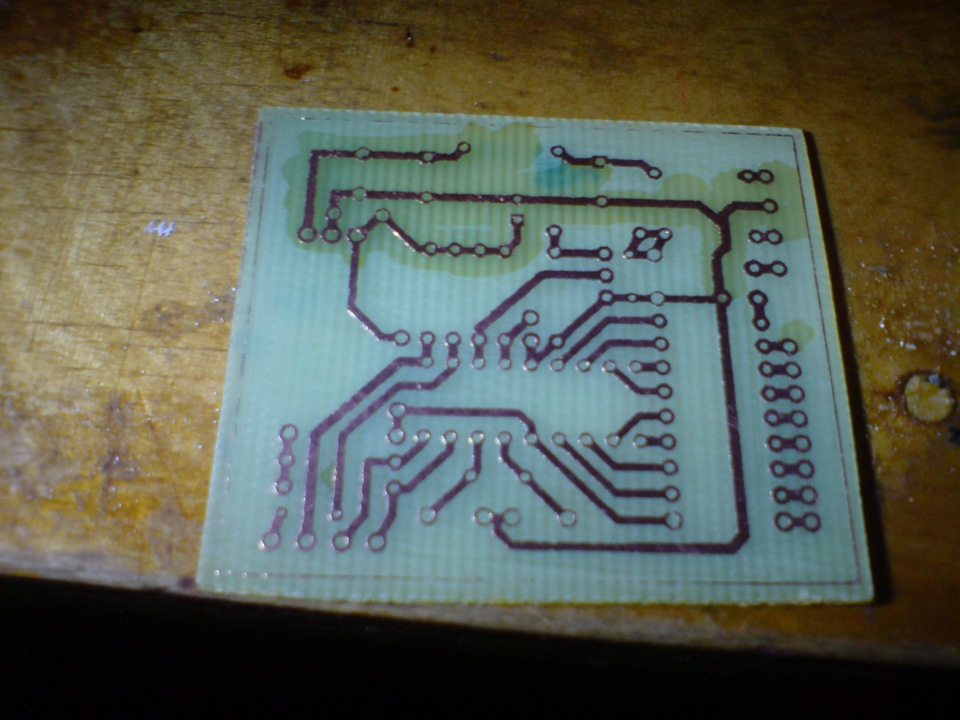

після травлення

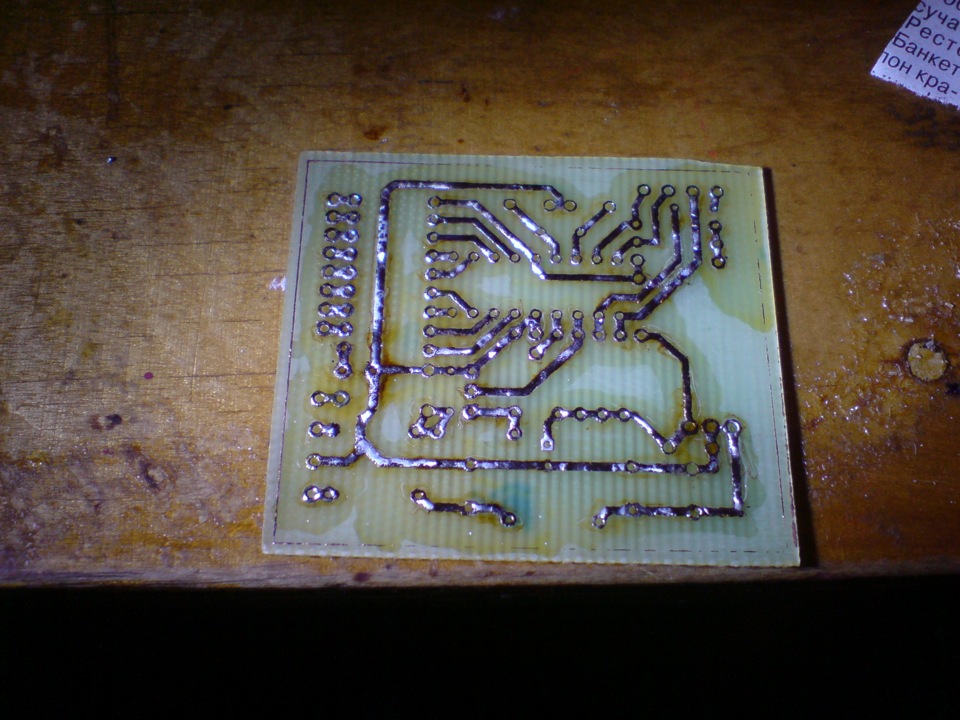

лудим

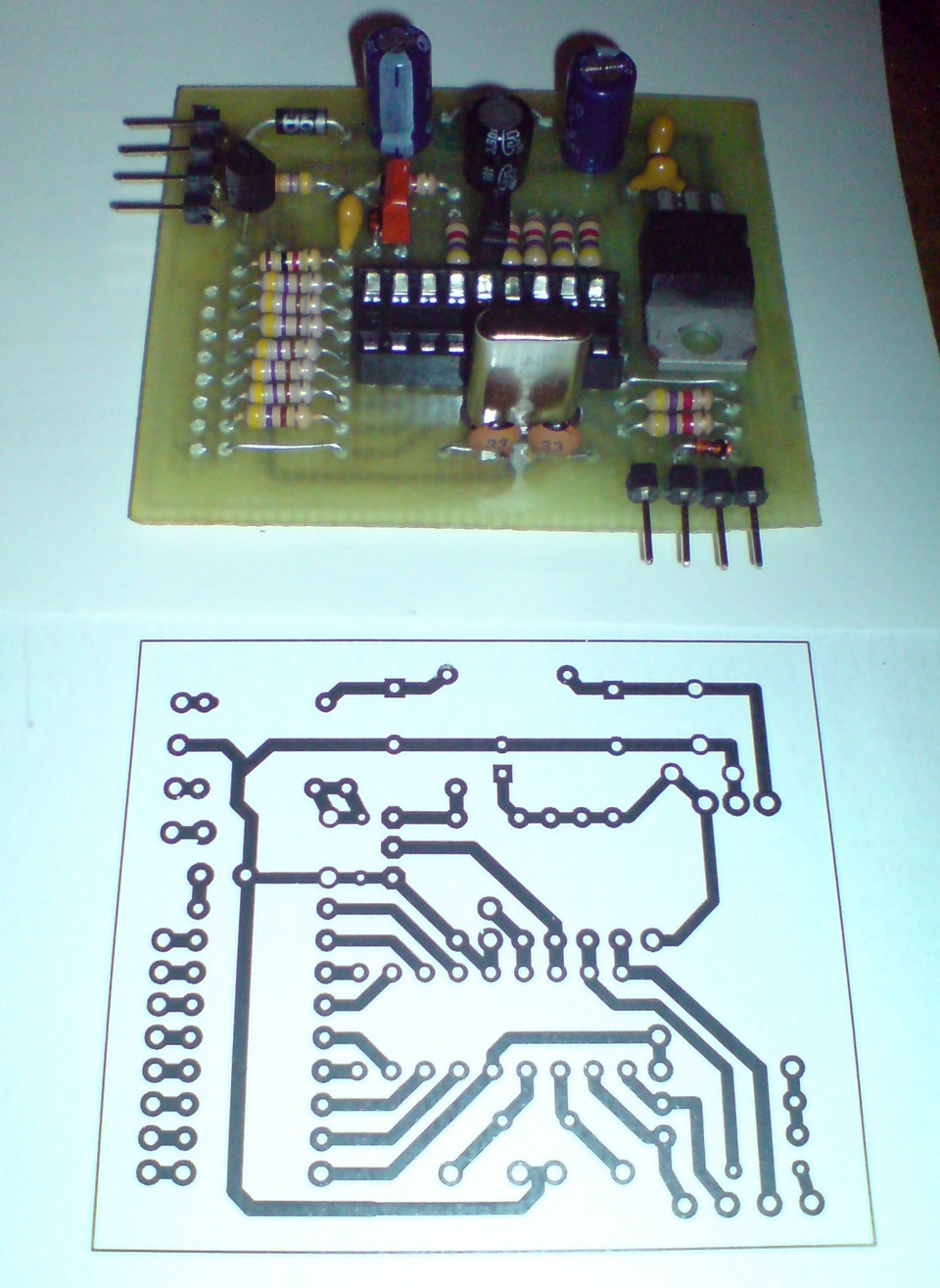

Ну і зібраний пристрій
Першу плату зібрано з DIP компонентів. SMD ще в дорозі :)
З програмною частиною пристрою розібралися. Тепер щодо механічноїчастини. Для визначення включеної передачі. Зупинилися наГерметичних контактах у народі "геркон".
Герметичний контакт
І магніту на важелі КПП.
У мене це поки що макетна плата із герконами. Так як ще 2 тижні доавтомобіля доступу не буде.

І загальний вигляд тестового пристрою. Трохи про особливості їхдуже багато, порівняно з аналогічними пристроями такого типу.Напевно пов'язано з тим, що пристрій був справді бажаним, і дватижні на його створення пролетіли на одному диханні. За періодтестування Ігор 4 рази доробляв та відточував прошивку. На моментнаписання статті вона вже має версію 1, 04 принаймні для мене. Заразрозкажу докладніше про ці функції >
1 - Це сам "Gear Indicator"
Це те заради чого пристрій створювався а саме індикація включеноїпередачі. Яка визначається замкнутими контактами певного геркону.Пристрій розроблявся універсальним і передач у ньому аж 6 по заднійтак що вистачить всім :).
Індикація передач відображається цифрами задня передача індикуєтьсягоризонтальним пунктиром, що біжить з верху вниз. Все це випобачите на відео.

2 — Це відображення гальма стоянки "Parking"
Ця функція була спочатку та індикації не мала. Використовуваласядля прапора нейтралі.
Так як дані знімалися додали індикацію Hand Bracke у вигляді літери "р" у режимі Flash.
Дана функція має пріоритет перед включеними передачами і якщовключити будь-яку з передач при піднятому ручному гальмі товідображатися все одно буде "р", це зроблено щоб молодий або водій, що спілкується, не забув зняти "ручне гальмо". Чимось нагадуєпристрій Shift Light
На мікроконтролер заведений сигнал з тахометра. Отримуючи дані прообороти двигуна Gear Indicator аналізує їх і за умови, що оборотинижче 1000 або вище 3000 включена передача починає індикування врежимі Flash. Тим самим рекомендуючи водієві підвищити або зменшитипередачу відповідно. Ця функція повністю відключається черезнепотрібність встановлення джемпера 1 на схемі.

4 — Ця функція "прапор нейтралі"
Сама функція не видно і на індикаторі не відображається. І якщо уВаших планах тільки встановлення "Gear Indicator", то від неї можнавідмовити. З іншого боку, якщо щось є, то його потрібновикористовувати. Скажемо на підсвічування ручок або ніг або щечогось.
Працює ця функція за умови — що ручка КПП знаходиться внейтральному положенні і витягнута ручка "ручного гальма". Ця умовагарантує нейтраль і фіксацію автомобіля ручним гальмом. Ця функціявикористовувалася для пристрою автоматичного запуску двигуна. І єоднією з кількох умов для дозволу автостарту двигуна.

Ну і звичайно ж за традицією відео демонстрації роботи "GearIndicator"
Ось такий цікавий пристрій вийшов. Як завжди запрошую вас відвідатисайт Ігоря Горського avtoelectro.radioliga.com/. Попереду нуднізимові вечори, довгі різдвяні свята, і якщо відчуваєте силу в "паяльнику", то вибирайте пристрій на сайті і буде над чимскоротати довгі і нудні зимові вечори.

<
Докладніше про "Gear Indicator"

"
