> Уся справа в тому, що коли я розробляв плату під стоп-сигнал тосамого ліхтаря у мене ще не було.А розміри плати я підганяв застаттею McAlex McAlex просто впаяв піранії (рідний ліхтар має трохиінші параметри але для мене це було не очікуваним). У жовтні яотримав ліхтар поштою від учасника 2101.org.ua він купив скло узборі на 2101, а ліхтар йому не потрібен був з погляду стилю.

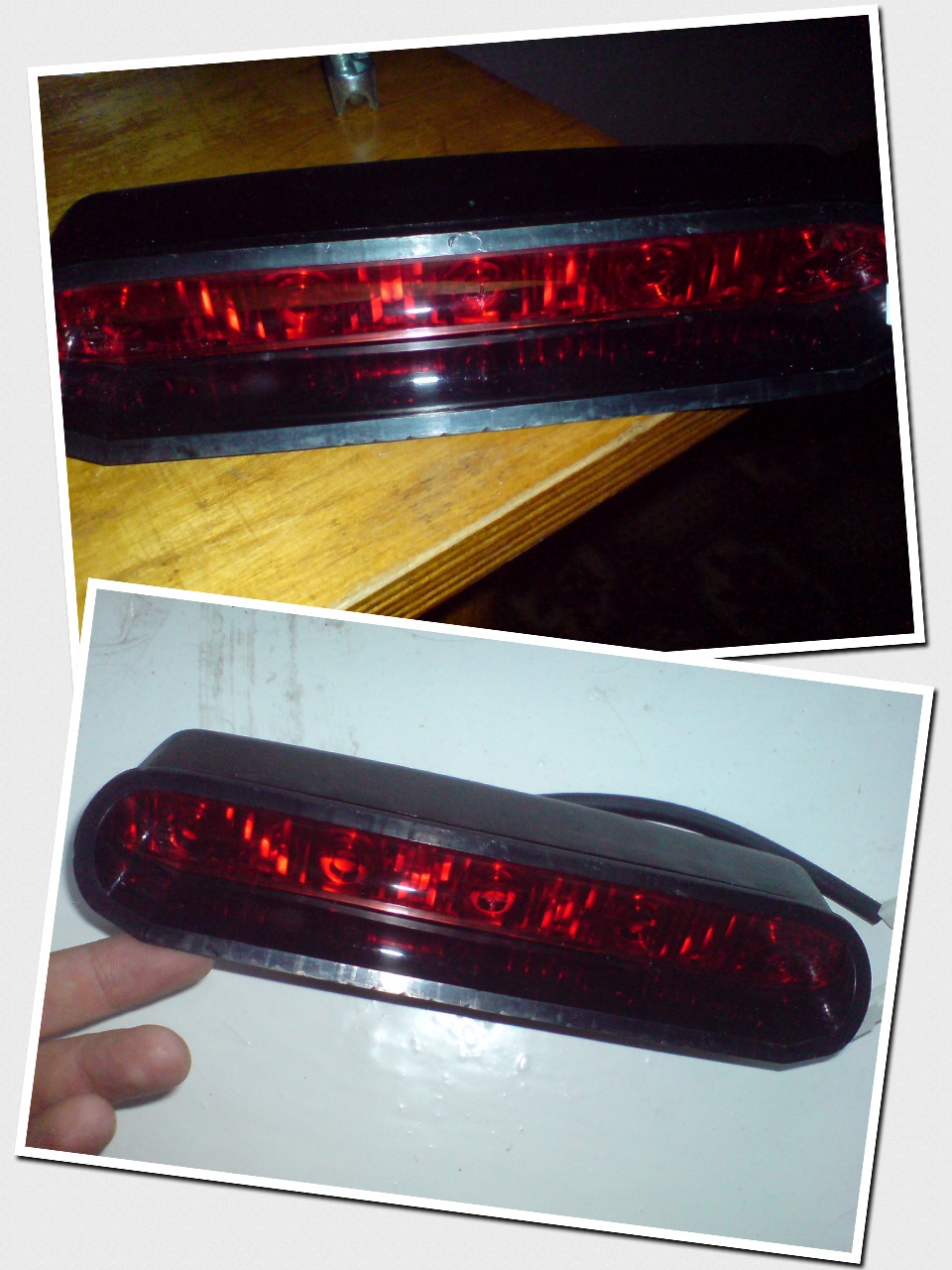

Рідний ліхтар 2105. Не зворушений непорочний вигляд :)

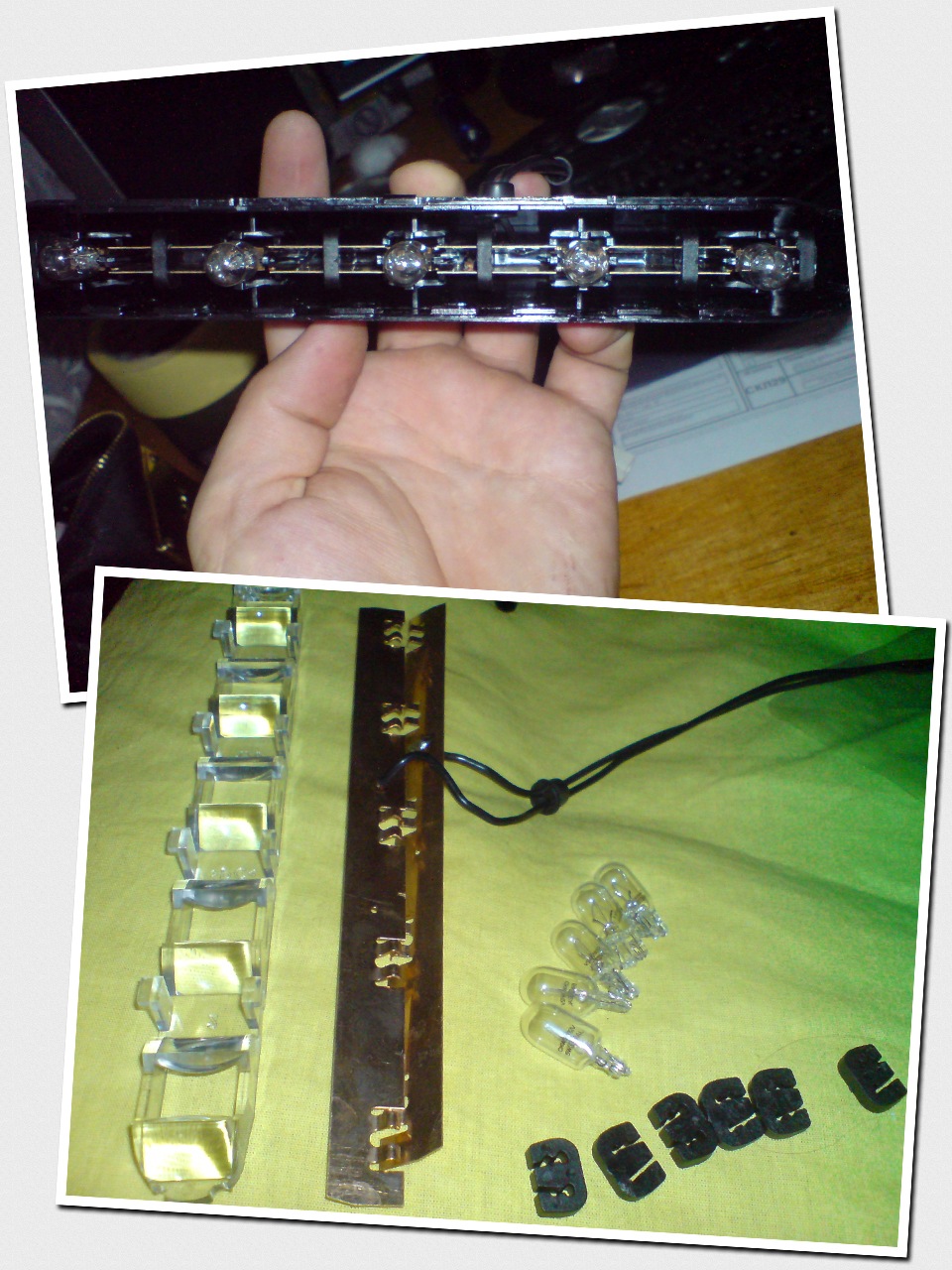

Розібрав ліхтар і вийняв з нього потроху
не мій метод І я почав розробку печатки яку потрібно простовставити в стандартний ліхтар нічого не ламаючи і непереробляючи.
хто не знає ліхтар 2105, 21099, 2104 сам корпус універсальний іоднаковий Відмінність є тільки в козирку ліхтаря, яким вінкріпиться до скла. Залежно від кута нахилу заднього скла біляавтомобіля.

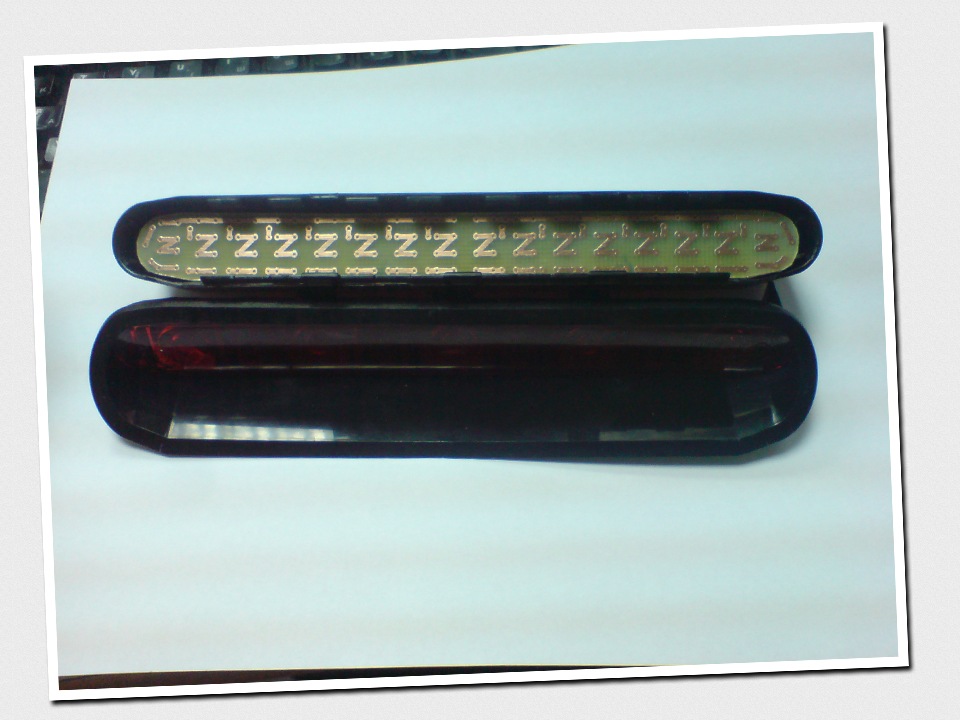

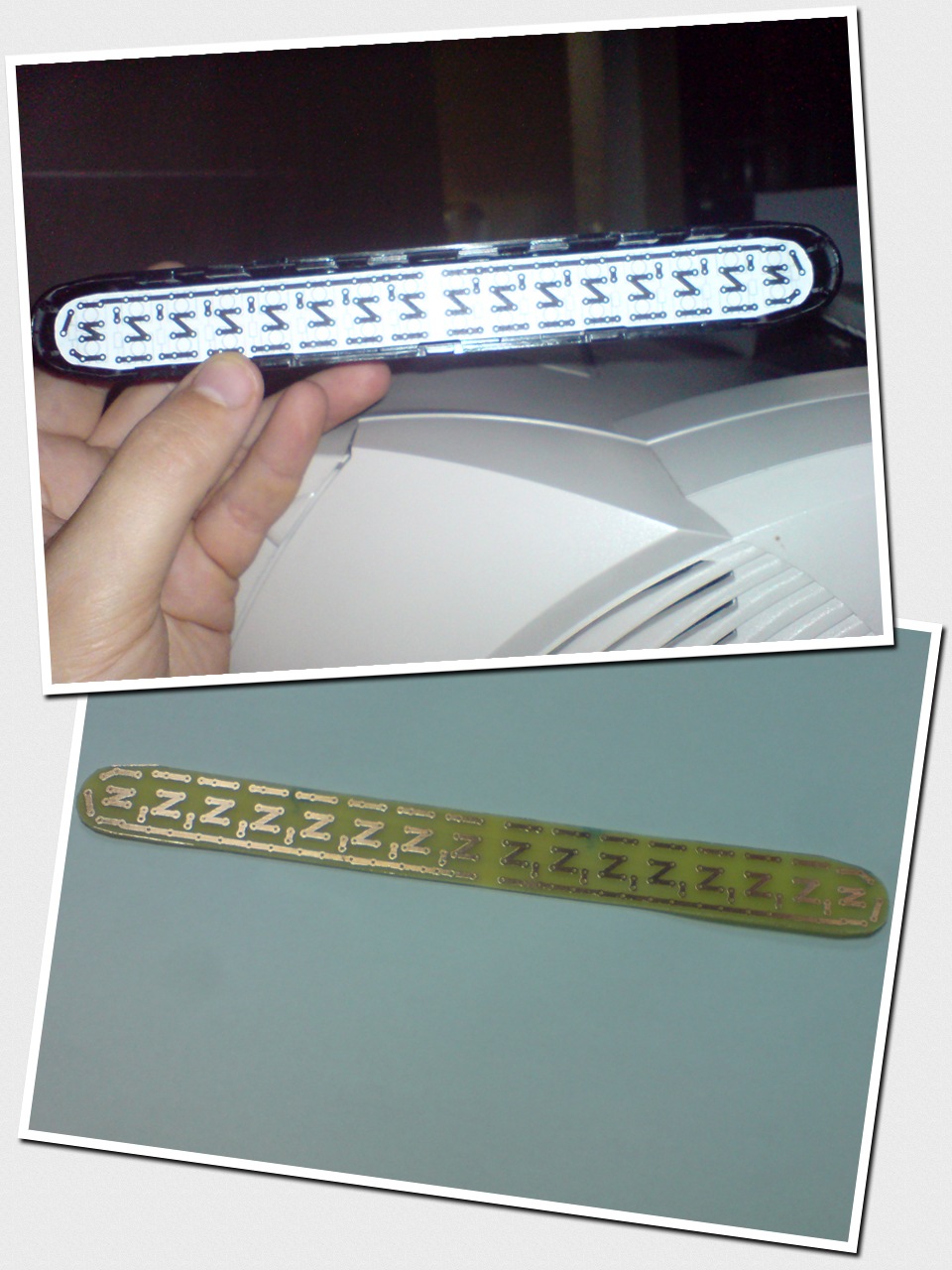

Змінив форму та розміщення лицьової плати на якій впаяні діоди.Підганяння робив на папері який вирізав і приміряв, після чого буловитравлено плату. Як результат все встановлюється з мінімальнимизазорами

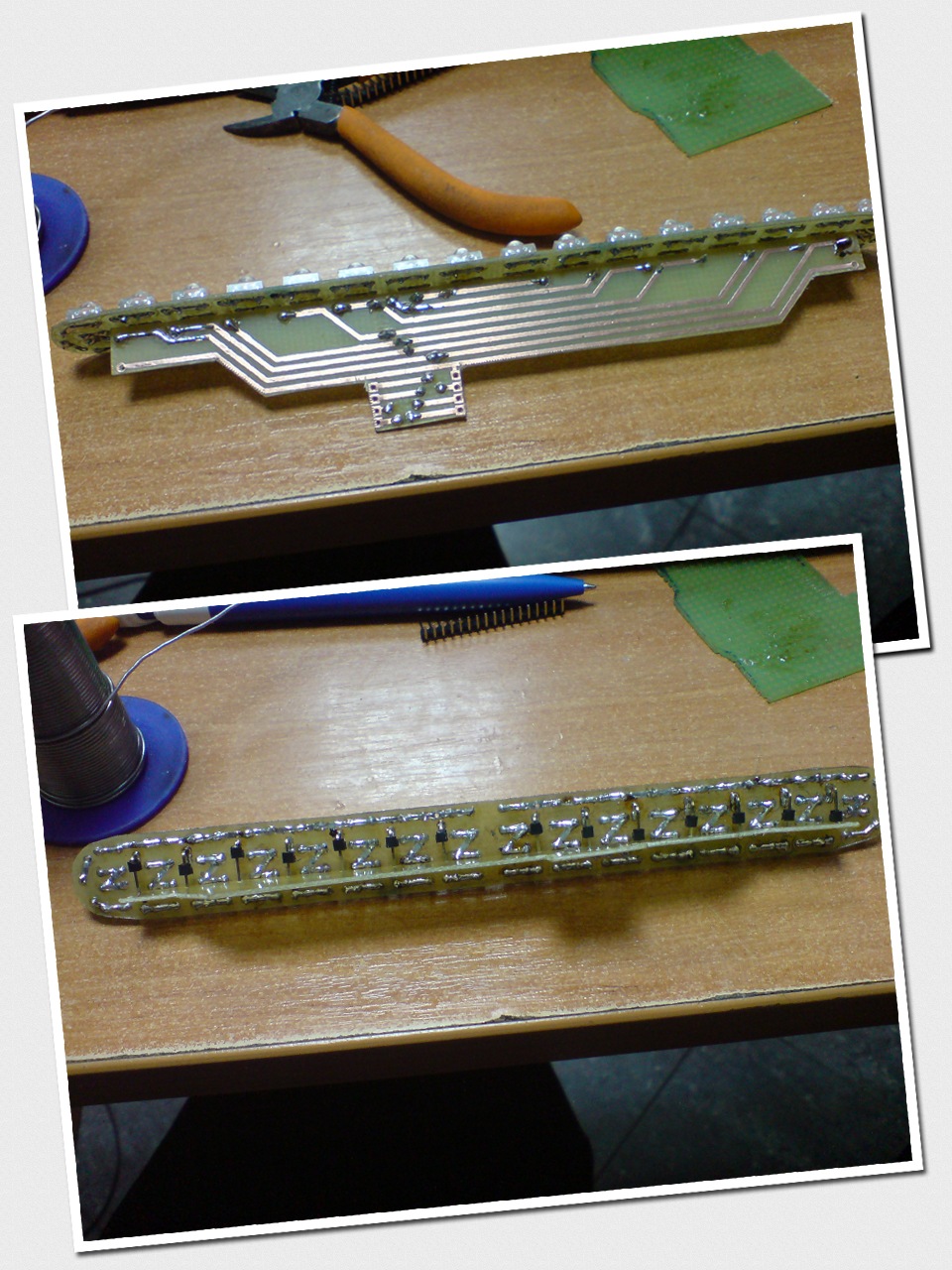

Робити купу навісних проводів не захотів, у зв'язку з чим уконструкції вийшла проміжна плата з доріжками від плати змікроконтролером до лицьової плати з діодами Кріпиться жорстко Гобразними кутовими роз'ємами під джемпери
Головна плата управління на момент складання з'єднувалася 8-мипроводами в процесі остаточного складання їх замінив на металевіштирі потрібної довжини. Щоб утворилося цілісне жорстке з'єднання.На перший погляд головна плата виглядає не дуже компактно. Деталіздаються розкиданими та розтягнутими по платі
Це зроблено спеціально з тієї ж причини — нічого не ламати і нерізати. Простий Copy-Paste. Щоб від тих, хто вирішить повторитисхему, не потрібно було жодної відсеб'ятини. p>
Наприкінці фото зібраного стоп сигналу, і кілька фотографій під часроботи.Відео роботи не знімав, оскільки воно ні чим невідрізняється від відео в попередній статті, крім того, що вкорпусі. Обещаю зняти відео вже встановленого ліхтаря в машині.Схему стоп сигналу для тих хто хоче повторити можна взяти у автораГорського Ігоря на сайті avtoelectro.radioliga.com. Відмінністьмоєї схеми під 2 ряди світлодіодів це резистори 36 Ом 0, 125 накожній лінійці з 2 діодів замість резисторів 220 Ом загальних.Встановлено їх на лицьовій платі з діодами. Решта деталейвідповідно до схеми автора.
Прошивка даного пристрою викладена у вільному доступі. Друкованіплати передані Ігореві і незабаром з'являться на сайті.
Дякую за увагу.
