Сьогодні закінчив останній маленький прилад з панелі 2107. Деякі зВас запитували, чи буде на що я ствердно відповідав що буде але часпокаже. Так ось термометр готовий :). І на відміну від попередніхтрьох приладів.Він не просто індикаторний пристрій, а івиконавчий.Залежно від температури керує вентилятором, а також маєдва тривожні звукові режими перегріву.(avtoelectro.radioliga.com/)

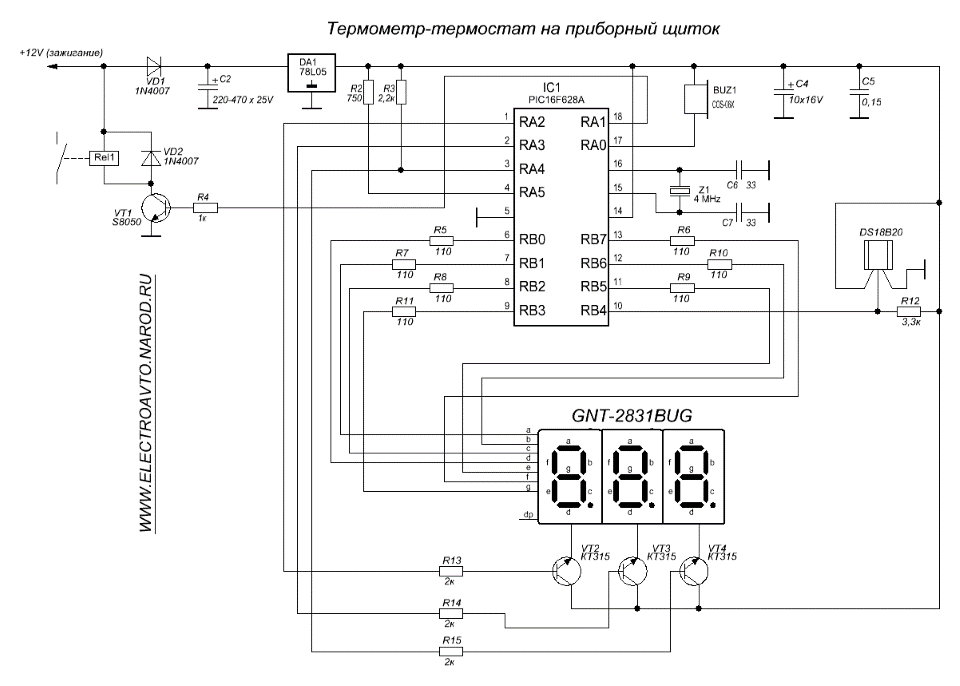

Схема пристрою
Прилад налаштований на роботу та температурний режим датчикавключення вентилятора 2103-07 але діапазон звужений на 1 градус зобох Бо цей датчик і більш точний і міряє температуру він в блоці ане в радіаторі.
— Вимкнення 88 — С
— Вмикання звукової тривоги 99
— Вимкнення звукової тривоги 98
— І другий тривожний сигнал довший після 110

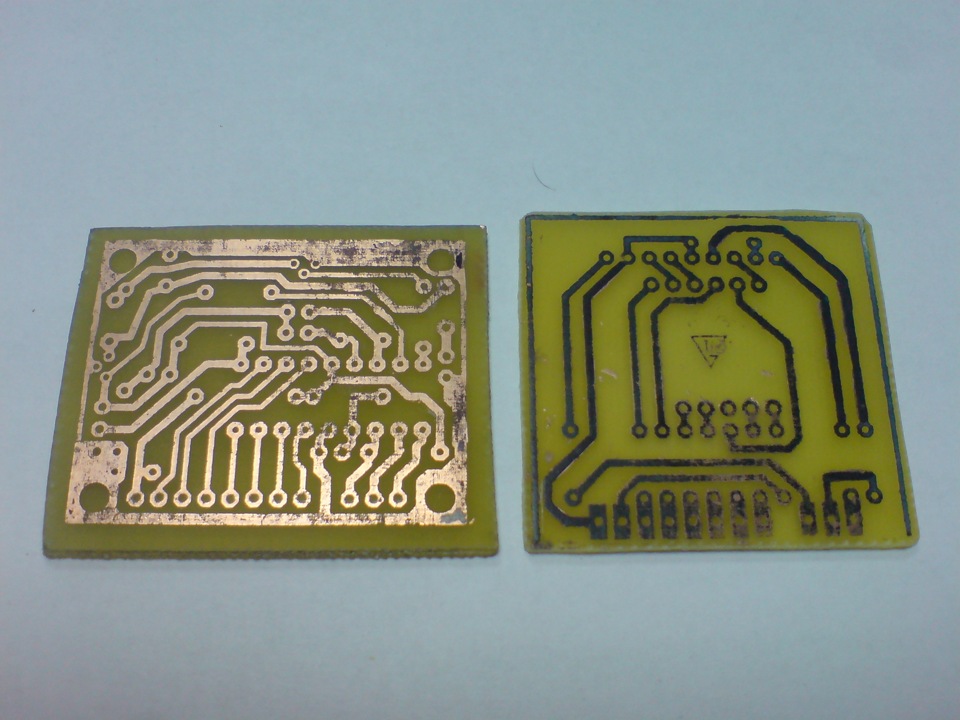

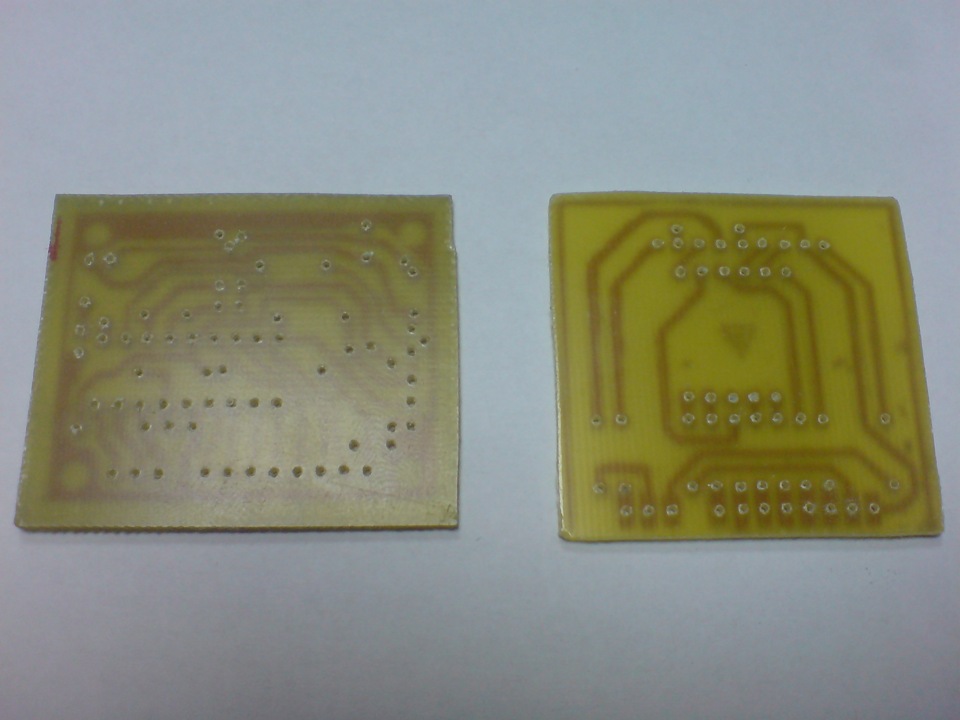

Кілька фотографій виготовлення.

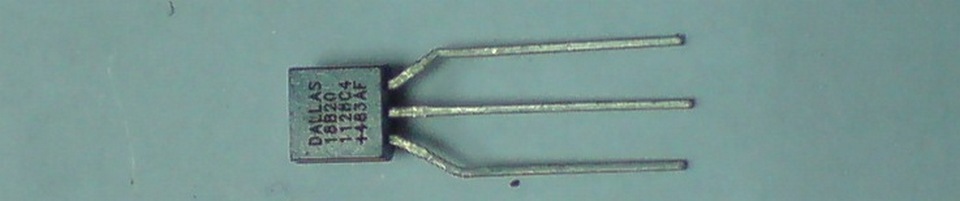

Сам датчик температури буде поміщений у корпус стандартного датчикаТМ106
>
Який я вже розібрав

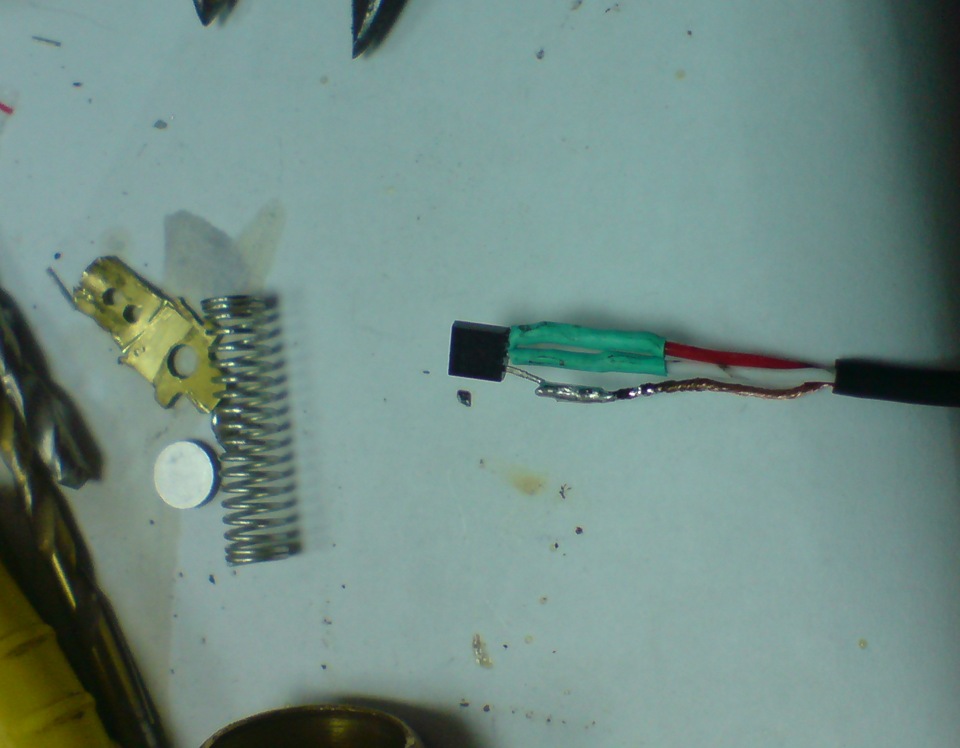

Датчик буде посаджений на термо-пасту, буде з роз'ємом щоб принеобхідності відключення або заміни не потрібно було демонтувативсе, І залитий епоксидною кіркою зверху. Щоб не ховати йогоповністю, а зробити ремонтно придатним.
Ну і відео роботи вже за традицією.
