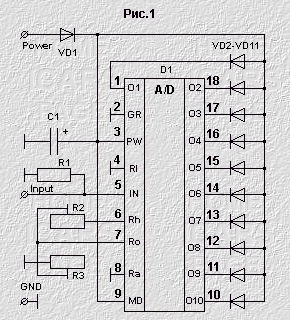

D1 — LM3914
VD1 - КД209А
VD2-VD11 - АЛ307
C1 - K50-16 50мкф/50в.
R1 - МЛТ 0, 25 1мОм
R2, R3 — СП3-38а 4, 7кОм

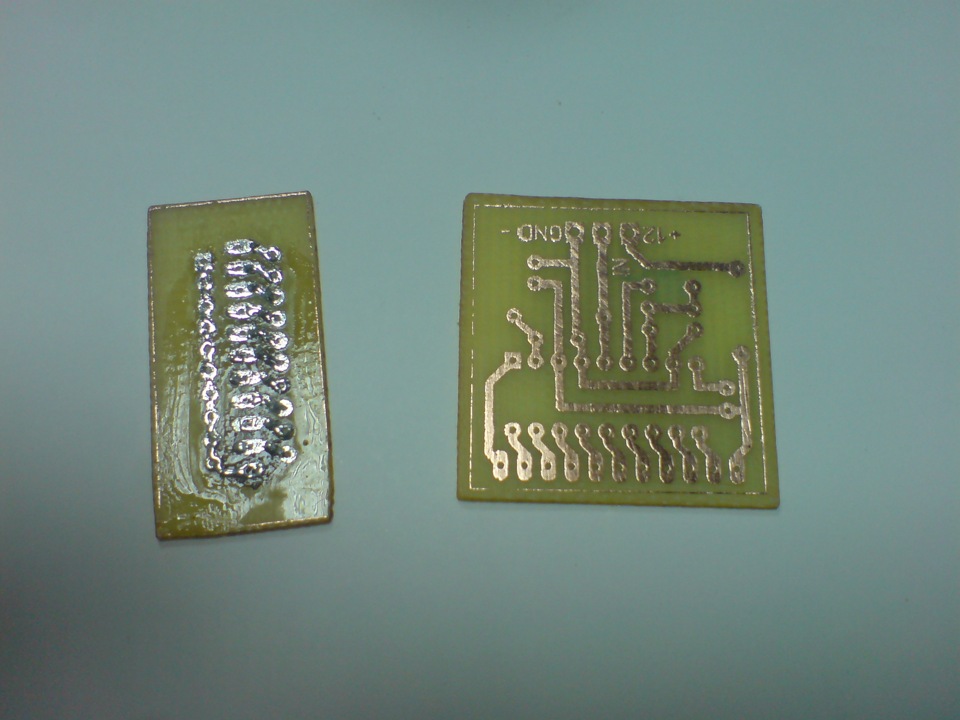

розташовані, але я любитель робити повноцінні плати. Діод VD1виконує роль захисту від неправильної полярності підключення дошини. Живлення (+12в.) Конденсатор С1 встановлений для зниженняможливих пульсацій в бортовій мережі Потенціометром R2 можнавідкалібрувати шкалу вимірювання на верхньому рівні (1в.), а задопомогою R3 відрегулювати яскравість світлодіодів.
>

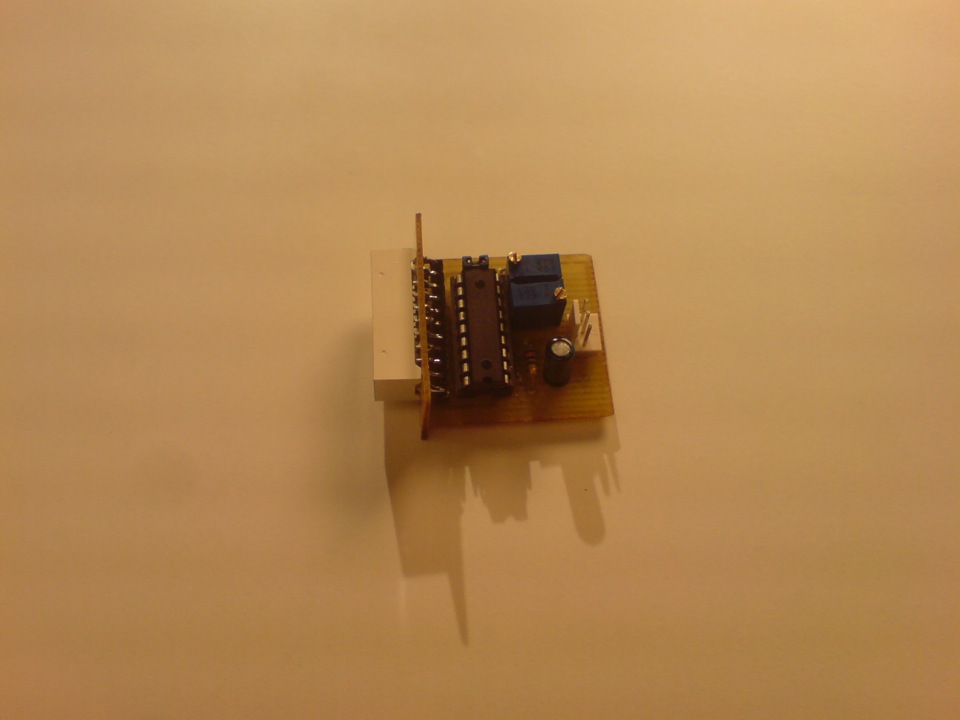

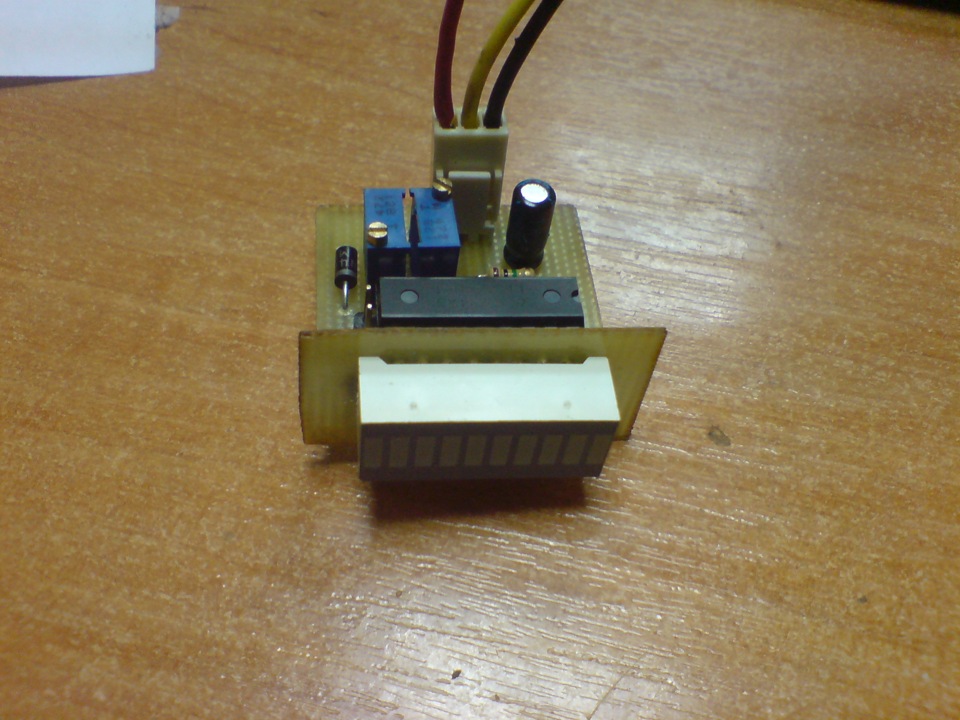

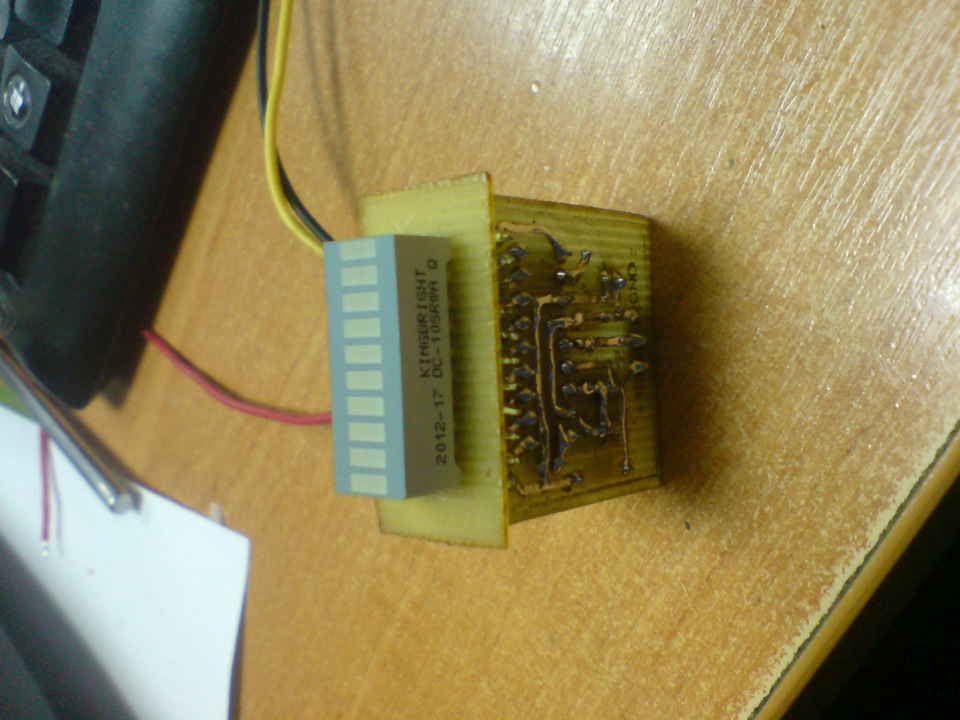

Прилад некритичний до конструктиву і дозволяє використовуватипрактично будь-які комплектуючі. Однак, слід враховувати, що LM3914має потужність розсіювання близько 1, 3W. Це накладає певнеобмеження при виборі яскравості світлодіодів (VD2-VD11). Крім того, з'єднання входу приладу з сигнальним виведенням лямбда-зонда кращевиконати екранованим проводом, а його екран відповідно заземлити.кількості 10 прим. Використовуючи градацію кольору. Наприкладкрайні значення червоні центральні зелені діоди, а проміжні жовті.Але треба було використати матрицю з діодів. Тому вибрав просточервону лінійку. Під колір інших приладів комбінації. Готовийприлад вийшов ось таким Мікросхема дозволяє включити індикацію вдвох режимах . Це-свічок, що світиться (коли горить діодмаксимального рівня і при цьому всі діоди рівнем нижче теж горять)і режим Точка, що бігає (в цьому режимі горить тільки діод, щовідповідає за свій рівень сигналу)
Шкала на LM3914 лінійна (LM3915 …16 не лінійні). Це закладено уструктурі самої мікросхеми. Якщо 10 діодів відповідають 100%налаштованого рівня, то 2 діода дорівнює 20% сигналу відмаксимально налаштованого. Що дуже зручно для візуальної оцінкишкали.
Так само в режимі точки з дуже маленькою інтенсивністю горить першаточка на шкалі.Це не глюк у темряві вона допомагає візуальновизначити на якій відстані від початку шкали знаходиться ця точка.Роботи виглядають нудно, так що ось невеликий ролик роботи. Угосподарстві у мене не знайшлося блоку живлення, який зміг бирегулювати вихідний вольтаж 0-1В. Мінімальне, що я зміг отримати0, 85 для налаштування приладу. А роботу продемонструю розрядомконденсатора.
Коментарі20
Спс, однозначно в закладки та на повторення.
А зробити таку ж, але не просто так, взялися б?
Звичайно. 10 $. Процес поставок на потік
Хочу купити. У корпусі випадково не робите?
Немає корпусів немає, тільки плати
Доброго дня, дякую за цю статтю. питання, тут у коментах сказали що схема на початку посту не повна, чи так це? що потрібно в схемі для роботи лямбди? деталі всі зі списку?
схема абсолютно робоча. Просто завжди є ті кому чогось не вистачає
До речі, схема не змальована.
Підкажи опір r1 яку функцію виконує? Теоретично він не даватиме перешкод на роботу блоку управління?
Доброго часу! Підкажіть будь ласка, який опір на вході у Вашого девайсу? І чи відписувалися люди які ставили приладчик як налаштування або просто глядалки якості суміші по лямбді? Хочу зробити і налаштувати свій ненажерливий ЗІЛ на газу. З яким саме ...
Непогано. Зручно цим девайсом користуватися для перевірки лямбди? І перевіряти треба відключивши зонд від системи, або прямо онлайн можна?
Онлайн
Спасибі. Потрібний пристрій.
Кому як
Це для першої лямбди чи другої?
Для тієї з якою потрібна інформація
Так перша близько 2 В завжди має бути
На мій вони всі від 0 про 1 В. Але якщо специфічний датчик то потрібно номінали просто поміняти і буде хоч 0 - 2В, хоч 0 - 5В
Начебто я зрозумів зі сплутаних пояснень в інеті (інфи багато, але таке відчуття що навіть шкільний курс фізики люди не знають), лямбди 3х видів бувають цирконієва - генерує напруг - вихідне 0 - 1В і опорне 0.45Втитанова - резистивна вихідне 0 - 1В і...
підкажи, будь ласка, а важлива полярність вх. сигналу? сигнал із поплавця бака можна?
