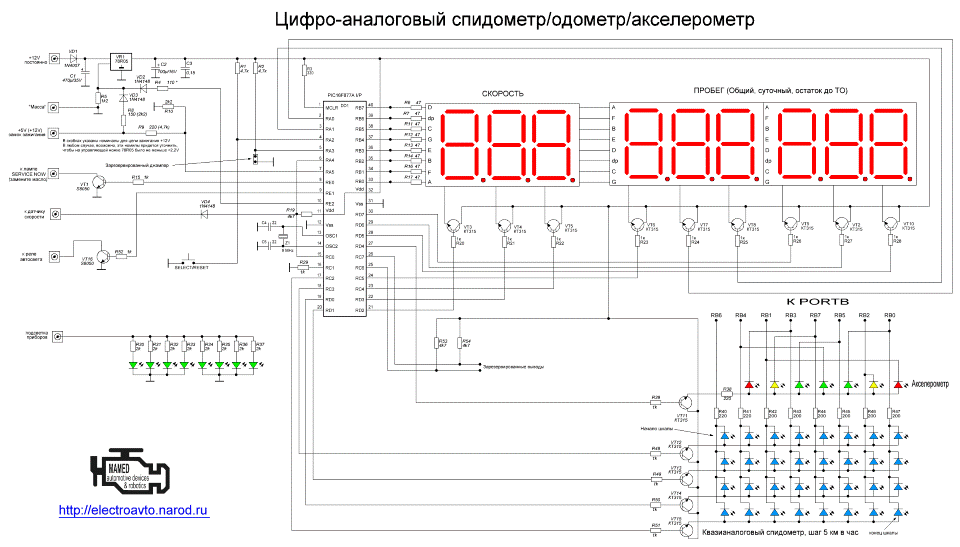

Після визначення з розміщення деталей я розвів плату згідно зісхемою,
стати не знаю чи всі бачили фото плат я додав у той же запис.Хто небачив нагадаю

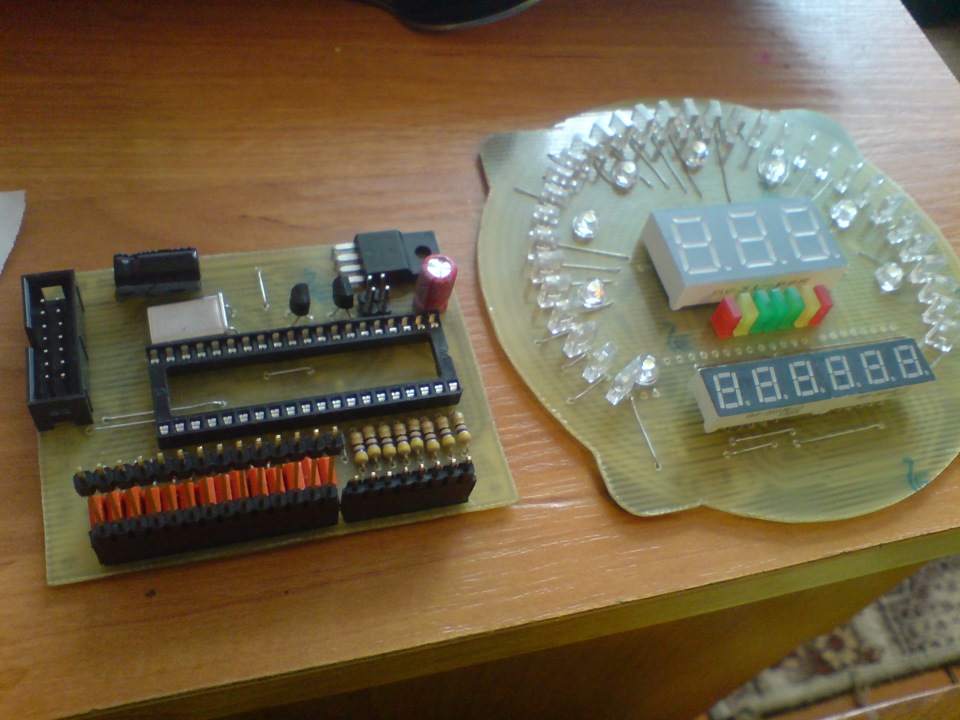

Ще через час були зібрані обидві плати
Морда особи

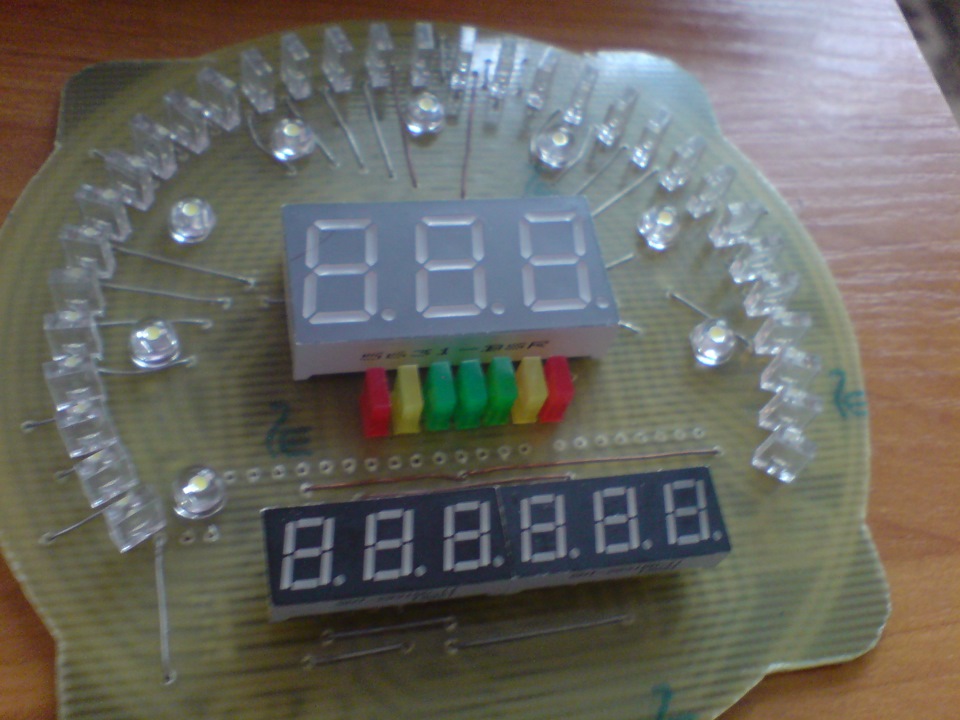

Обидві частини спідометра
Після чого Ігор зайнявся софтом На початку минулого тижня я отримавперший варіант програми для спідометра-одометра І через пару днівперший раз запустив її в залозі. Прилад запрацював з першого разу, але в режимі спокою горів 7 діод з кінця. Я думав що вже помиливсяв розводці але виявилася банальна сопля. Наслідки соплі Ще б притакій щільності доріжок =). Так само не горів кожен 5-й діод. Іякщо другу проблему я вирішив на столі виявивши пропущену на платіта печатці перемичку і впаявши її заново, то першу вирішив тількиколи проїхався з приладом, підключеним до автомобіля, останнійсегмент виявився закороченим з індикаторами акселерометра.Паралельно з платами я зайнявся і з накладкою на обличчя приладу.За традицією звернувся до Corel та плотера. Зробив два варіантиплат, але вони не залишкові потрібно все-таки змінити шрифт, так якнапис акселерометр вийшов занадто дрібним і плоттер її не можечітко вирізати або зовсім прибрати.

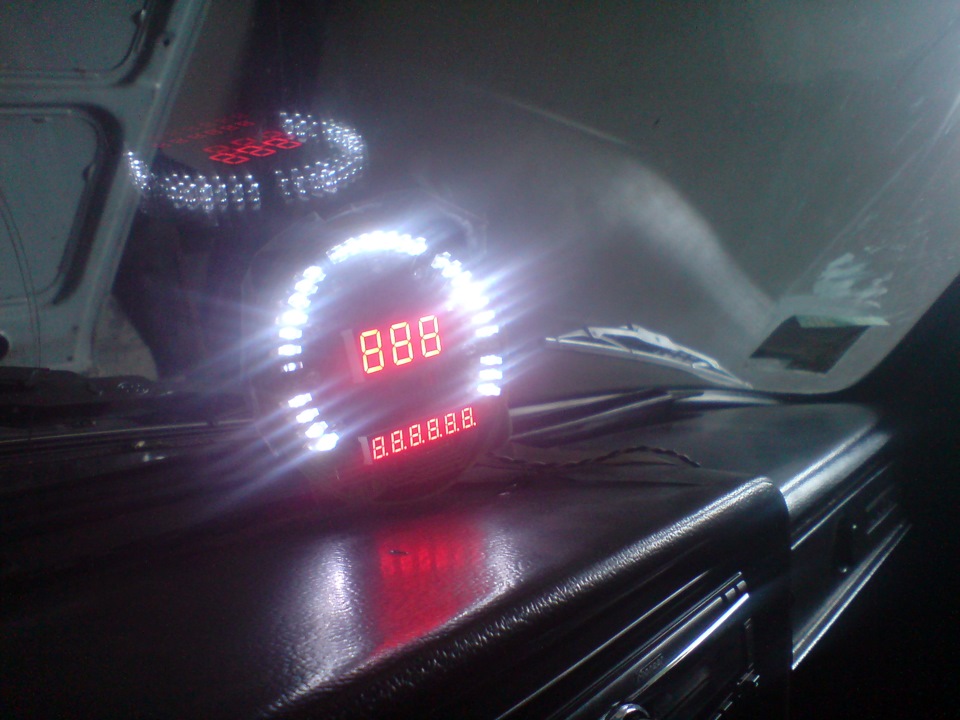

Ближче до кінця тижня і залізо та дизайн набули спокою тагармонії

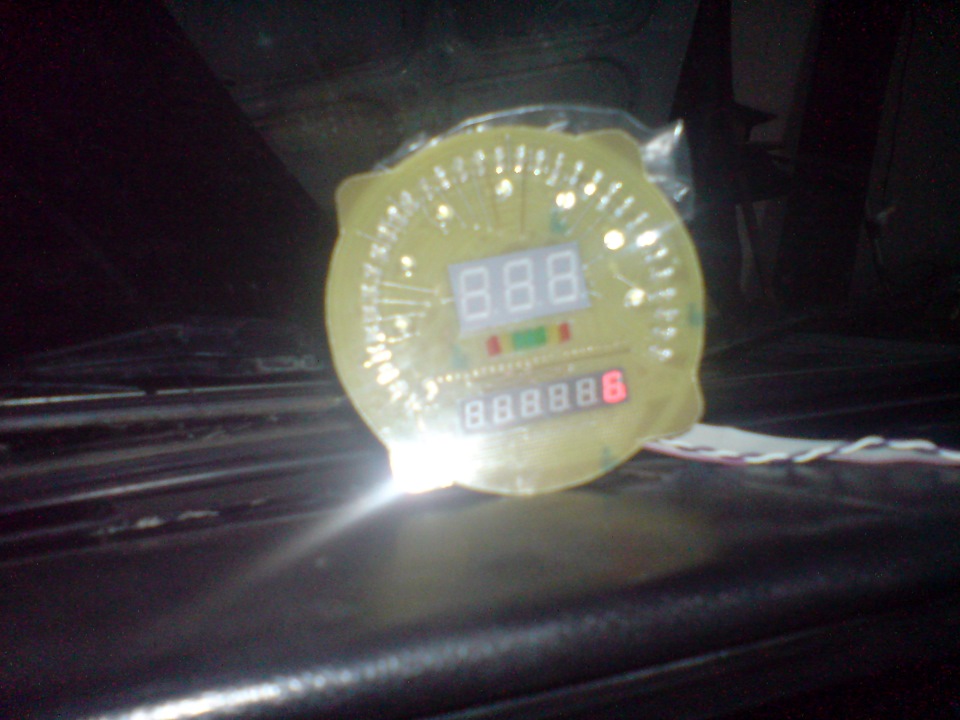

Навіть у донорську панель приміряли
Далі пішла настройка програми для приладу яка загалом зайнялаприблизно тиждень.
Прилад пройшов випробування і від їздив перші 300 км до тещі іназад на вихідні. Загалом відкатався вже тиждень. І на періоднаписання статті готується випуск на сайтіavtoelectro.radioliga.com/index.php. Це ще одне підтвердження того, що на сайт "авторські Електронні пристрої" потрапляє тільки тіпристрої, які були зібрані в залізі і пройшли перевірку, і обкаткупри необхідності.
За вже встановленою традицією знято відео-огляд зібраногопристрою.Вийшло хвилин 15 сподіваюся виглядати буде не нудно, таксамо на моєму каналі у youtube є відео під час тестів у нічний часта днем швидкостям не вірте при випробуванні проскочить та 200км/год реально там 100 я грав з калібруванням швидкості під 10-тиімпульсний датчик.
Приємного перегляду :). А також чекаю від Вас конструктивноїкритики та порад. На рахунок яскравості діодів якщо не сліплятькамеру в нічному відео, то й око не сліплять повірте. Апідсвічування шкали та панелі звичайно ж на мікроконтролері, зплавним стартом і режимом день/ніч, так само плавним переходом міжрежимами, але цьому буде присвячено окремий запис.
PS Прошивка спідометра комерційна. Охочих повторити запрошуємо насайтavtoelectro.radioliga.com…vice.php? show=speed_odo_2. На сайті можназавантажити друковані плати, шаблон циферблата та замовити прошивкудля пристрою. Початківці можуть почати з пристроїв більш простих, до багатьох з них доступні повні версії прошивок для вільногоскачування.
