Таймер обігрівача дзеркал заднього виду на PIC12F629

Хтось навіть запитав буду підключати до кнопки обігріву задньогоскла або на окрему кнопку заводити =). Хлопці це не мій методКнопка без фіксації натиснути я її повинен, а ось інше довіримомікроконтролеру.Я їм довірив навіть вентилятор охолодження, аобігрів дзеркал і поготів.
і прошивка була взята з журналу Радіо № 2. 2011.

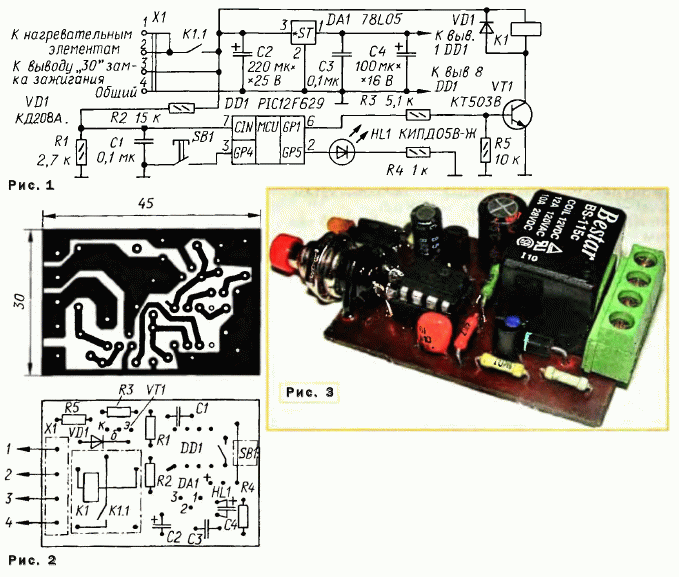

Схема і макетка автора

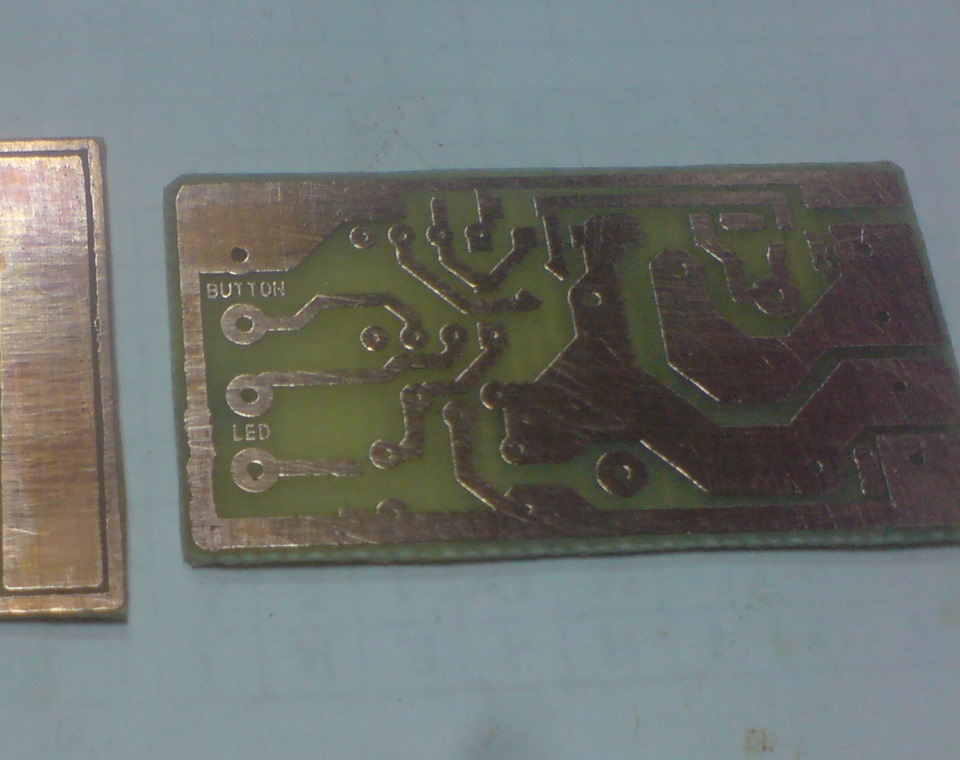

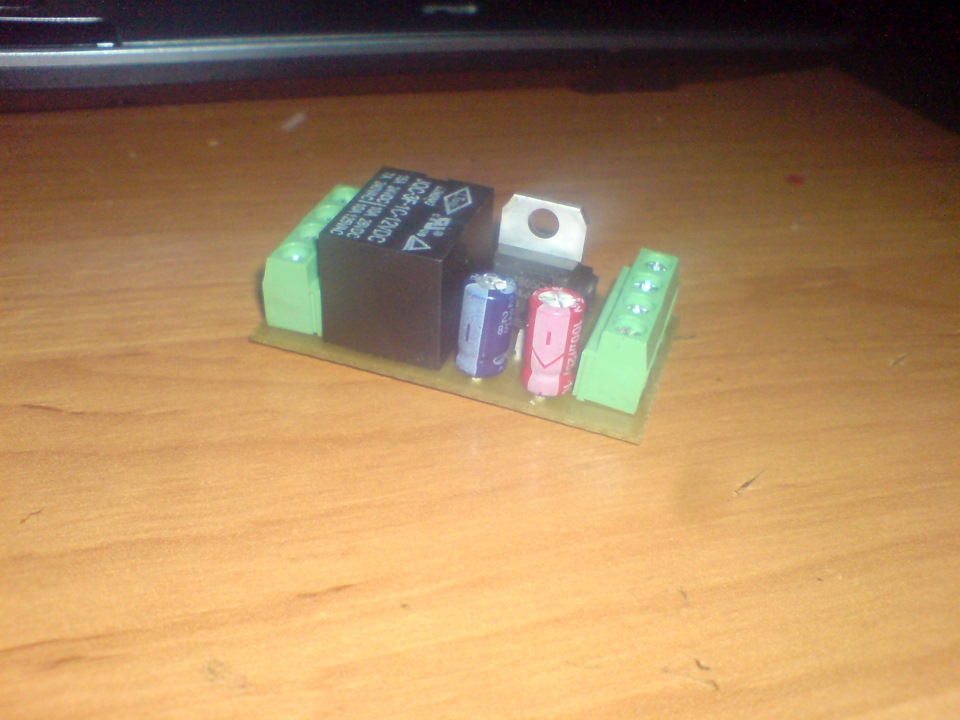

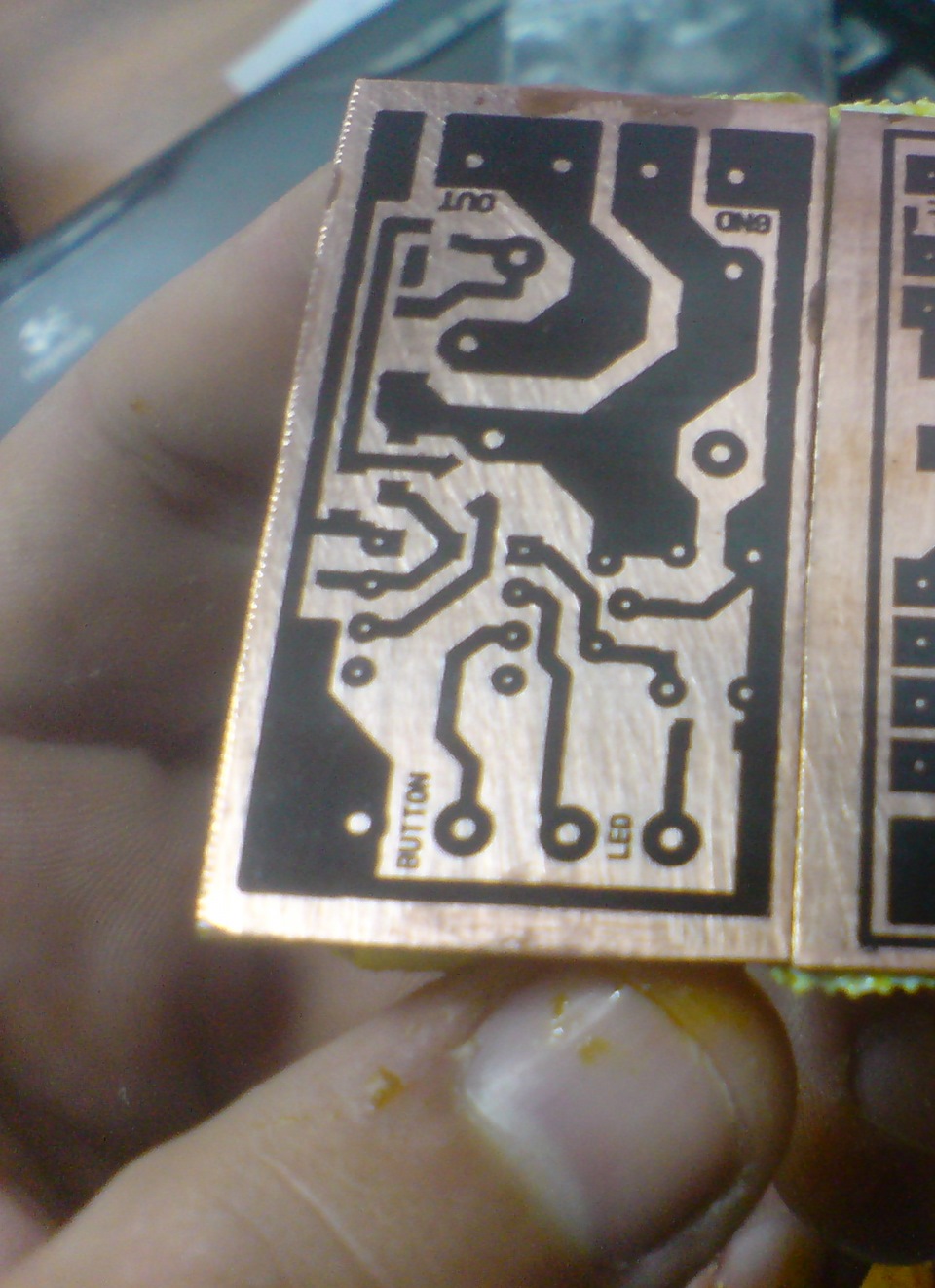

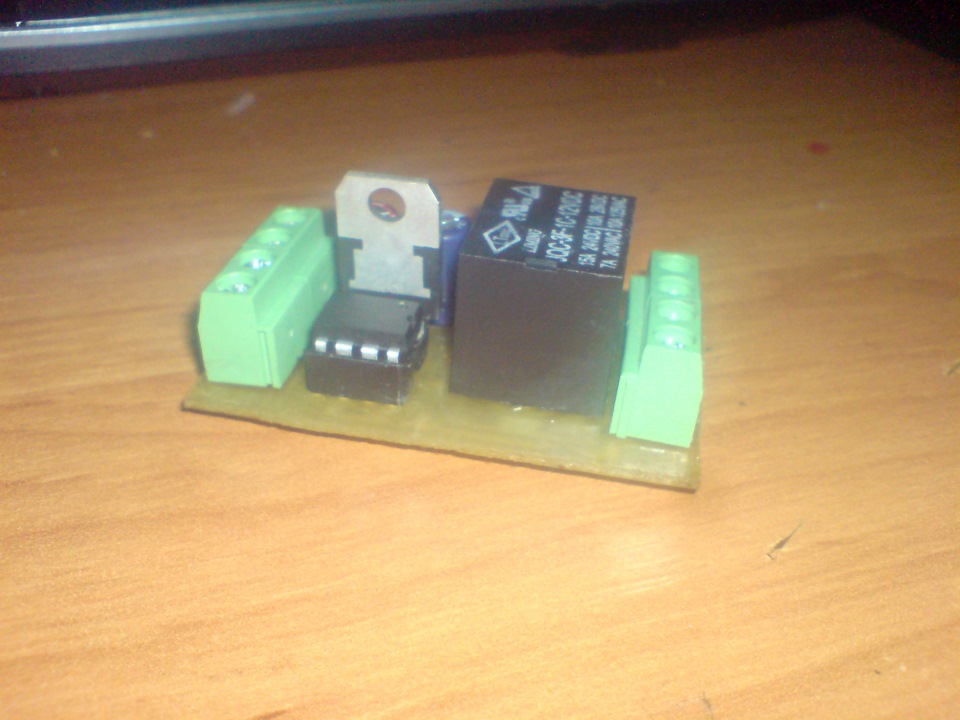

трохи інші плани.Друку я вирішив переробити, чим більше збираюпристроїв тим більше люблю деталі для поверхневогомонтажу.Свердлити дірки вже просто набридло. І індикаторний діодбудуть виносними.Розмір плати, приблизно 2х4 см, так як майже всіелементи обважування сховалися під плату завдяки SMD компонентам., а також за традицією відео роботи.

Робота таймера починається після повороту ключа запалювання вположення "запалювання", коли на пристрій надходить напругаживлення. Мікроконтролер порівнює вхідну напругу з дільника напругиR1R2 з програмно заданим значенням зразкової напруги 1, 875 джерела, вбудованого в мікроконтролер. Якщо вхідна напруга нижче зазразкову, відбувається блокування роботи таймера. Світлодіод HL1 уцьому випадку блимає з частотою 1 Гц. Якщо напруга бортової мережібільше 12, 5 В, напруга на вході мікроконтролера CIN перевищуєзразкову, світлодіод HL1 вимкнений, пристрій готовий дороботи.
При одноразовому натисканні на кнопку SB1 через транзистор VT1на обмотку реле К1 надходить робоча напруга. Контакти К1.1 релезамикаються і подають на висновки 1, 2 з'єднувача Х1 напруга дляживлення нагрівальних елементів, що підключаються до цих висновків, встановлених у корпусах дзеркал заднього виду. Одночасно вмикаєтьсясвітлодіод HL1. Для вимкнення обігрівача достатньо ще раз натиснутикнопку. Час прогрівання за замовчуванням дорівнює 2 хв. Якщокористувач бажає встановити інший час (в межах 1 ... 20 хв), необхідно спочатку натиснути на кнопку SB1 (світлодіод вимкнено) начас близько 10 с і, коли світлодіод почне блимати – лише три рази, кнопку відпустити. Наступні короткочасні натискання на кнопку SB1, пауза між якими не повинна перевищувати 5 с, записуватимуть впам'ять мікроконтролера EEPROM необхідне число хвилин з кроком одненатискання - одна хвилина.Якщо після входу в режим програмуваннякнопку не натискати або число натискань більше 20, в пам'ятьмікроконтролера буде занесено значення в 1 хв. Після останньогонатискання світлодіод HL1 блимне три рази, підтверджуючи цимзакінчення запису і вихід з режиму програмування. Якщо в автомобілівикористовується дистанційний запуск двигуна, користувач можезапустити функцію автоматичного включення обігрівача через 10 спісля дистанційного запуску двигуна автомобіля. Для цього необхіднопри вимкненому пристрої (запалення вимкнено) натиснути кнопку SB 1, після чого увімкнути запалювання. Світлодіод HL1 почне блимати зчастотою 1 Гц. Тепер можна витягнути ключ запалення та поставитимашину на охорону. Після відпрацювання однієї процедуриавтоматичного включення обігрівача вказана функція обнулюється. "за адресою ftp://ftp.radio.ru/pub/2011/02/zerk.zip
