15-й випуск. HUD Tacho або проектуємо обороти.

Продовжуємо прилади на індикаторах 15-й випуск.
Після приладу HUD Speed ​​— HUD Tacho просто сам просився на світ.Звичайно завжди можна піти шляхом найменшого опору, взяти готовийтахометр, розвести плату з переплутування ніг і отримати прилад алеіноді приходить натхнення і тоді прилади виходять дуже цікавими.Акількість налаштувань величезним =). Пристроєм Горького Ігоря якевчора побачило біле світло не без моєї допомоги =). >

Прилад дійсно дуже цікавий, його можна використовувати як простоТахометр так і HUD Тахометр Причому те, чим буде приладвизначається налаштуванням тих же бітів, причому не потрібнопереробляти плату і переплутувати ніжки.Тепер просто ставимо 0 або1 в конфігураційному біте і програма сама переверне і відобразитьіндикацію зліва направо. До того ж на моїй практиці це першийтахометр, який може вимірювати оберти до 12500

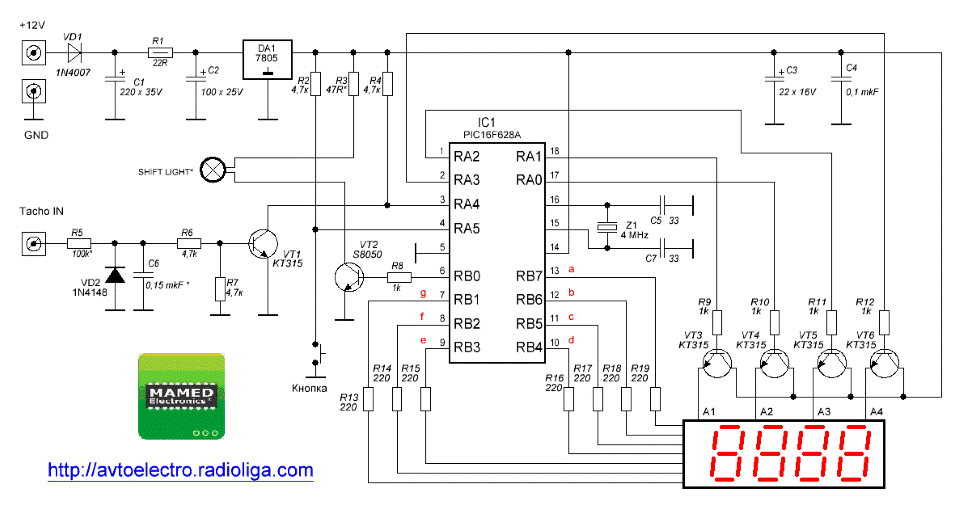

Схема пристрою

Функцій якими може керувати користувач багато.
Всього для налаштування використовується 5 осередків ЕЕПРОМ
зупинюся на них докладно.

Адреса осередку — (значення) — опис
(всі значення вказані в десятковій системі, а адреси вшістнадцятковій.

00 — (60) — Службова (не міняти! )
01 — (0.255) - Біти конфігурації (дуже цікавий осередок на нійзупинимося нижче)
02 - (0.255) - Тривалість відображення заставки (деякі умовнічасові одиниці).

Ліричний відступ для тих хто збирає перший свій приладцей осередок не становить особливого інтересу змінюючи йогозначення, ви можете і не побачити, що змінюється, але, наприклад, вже для мене він дуже важливий. Приладах, які розробив і створивІгор, я зібрав цілу приладку.При включенні запалювання все повинновключатися і вимикатися синхронно. Так от той же цифровий одометрспідометр з квазіаналоговою шкалою має початкову перевіркуіндикаторів кілька секунд спалахують 888 швидкості і 888888пробігу. Саме цим осередком і підбирається час цієї індикації, щобпри спільному використанні приладів вони навіть тестувалисясинхронно. Проте навіть така дрібниця продумана і передбачена =) —(0.3) — Спосіб індикації нулів (про цей осередок теж нижче)< < br/>
04 — (20.255) — Тривалість роботи Shift Light (10 одиниць = 1секунда).Тобто в нашому випадку від 2 до 25 секунд. > біт 7 -0-вмикати при заставці лампу шифт, 1-не включати
біт 6 - 0-подвійна вибірка тахометра (вища точність), 1-одинарнавибірка (швидше оновлюється екран)
< біт 5 - 0-мигати цифрами при записі в EEPROM (відпусканнякнопки), 1-не блимати.
біт 3 - 0-показувати заставку при включенні, 1-не показувати.
біт 2 - 0-shift-light блимає швидко (стробо), 1-shift-light блимаєв двічі повільніше (блимання).
біт 1 — 0-shift-light блимати від заданого порога, а понад ще +1000постійно світити, 1 — тільки блимати.
біт 0 — 0-звичайна індикація, 1-HUD (дзеркальна індикація длявідображення в лобовому склі)., Вибрати BIN і по порядку від 7 до0 набрати число в двійковій системі наприклад 10101010 іпереключити калькулятор в режим HEX ви отримаєте значення АА яке іпотрібно вписати в комірку. До речі цікавий факт для включення всіхфункцій і використання як звичайний тахометр у вас вийде 00000000що і при перекладі в HEX буде 0 =). Способу індикації нульовогозначення або стан спокою тахометра, знову ж таки, при компонуванніз іншими приладами ви зможете привести їх до загального вигляду.Знову ж свого часу мені довелося дописувати стартову анімацію длябакомера та датчика тиску під покажчики температури та вольтметр.Бо вся краса приладки в дрібницях. Хто уважний помітив, щотемпература і тиск крутяться за годинниковою стрілкою, а вольтметрі бакомер проти =). > 01 — (----) чотири тире.
02 — (0) один нуль.
03 — погаслі індикатори, нічого.

>

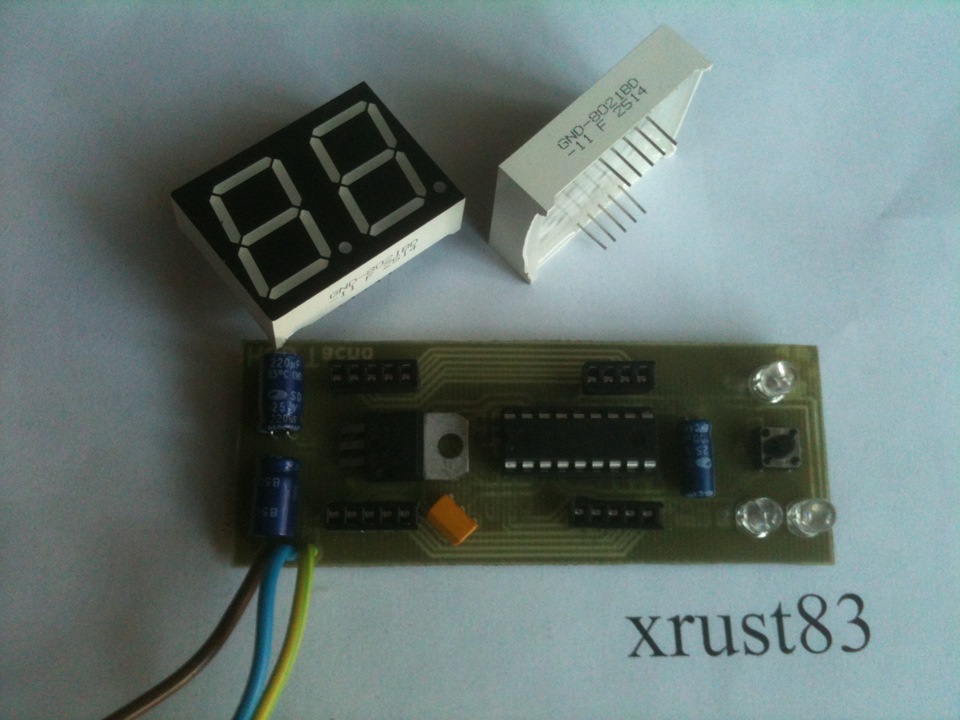

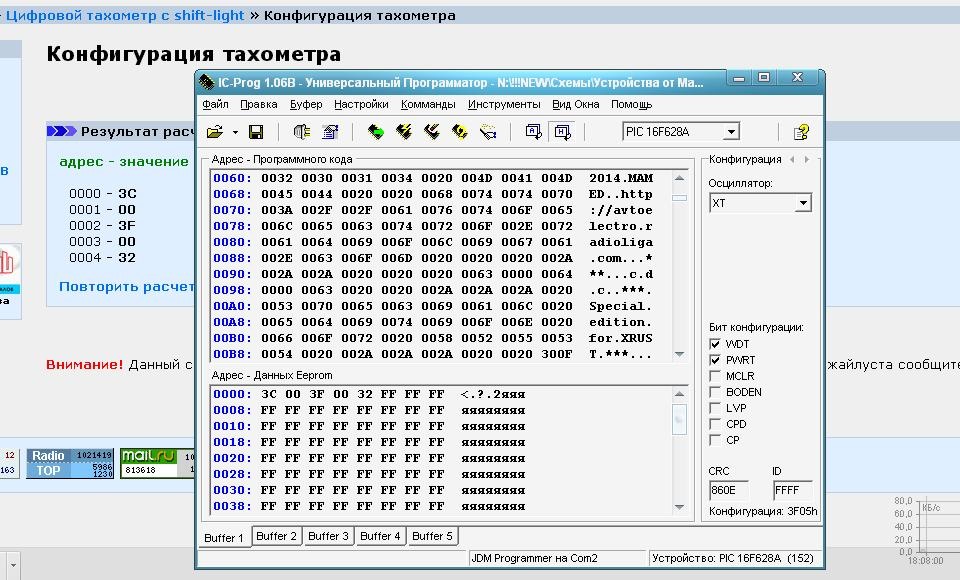

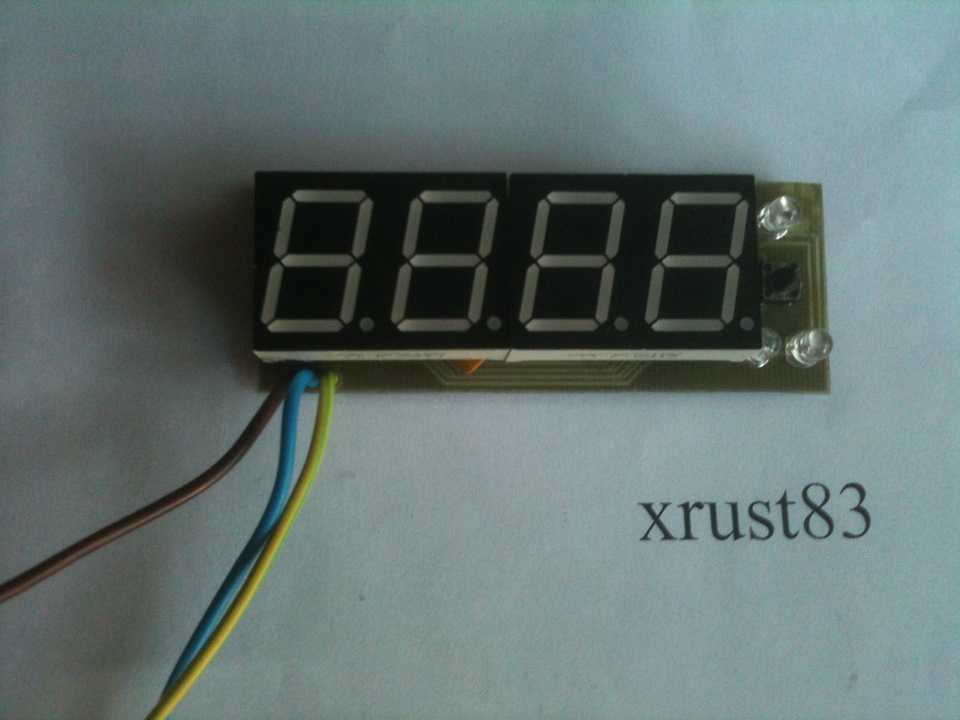

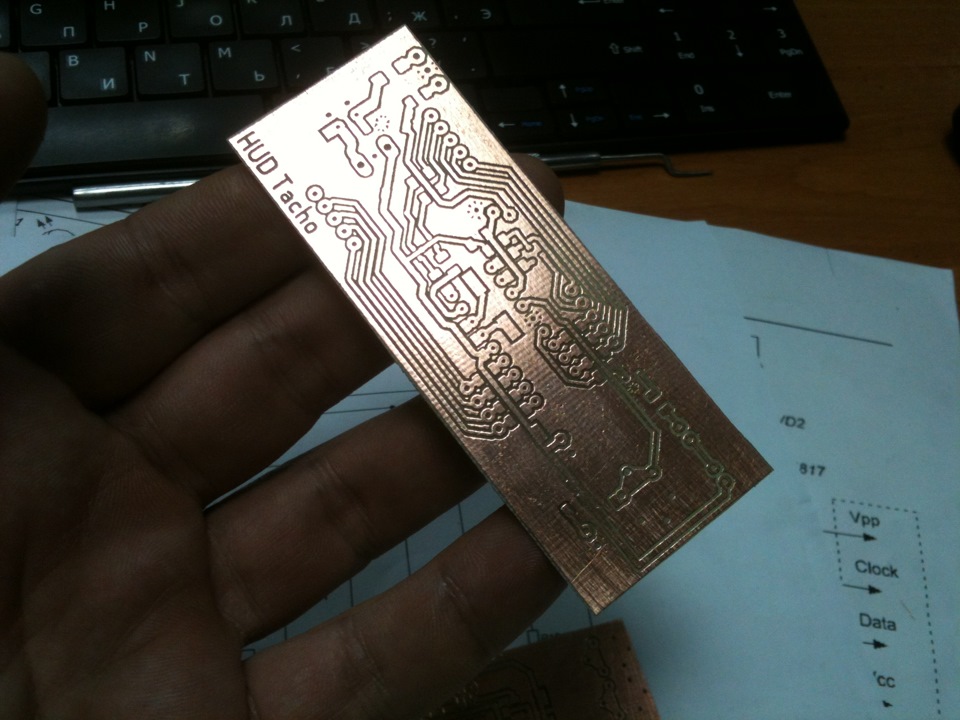

Про функції та як вони налаштовуються розповів. Тепер забудьте проце для загальної освіти. Для зручності налаштування та калібруванняприладів Ігор створив у себе на сайті розділ калькулятор. Такийкалькулятор вже отримали спідометри одометри, а в майбутньомуотримають усі прилади для яких потрібно змінювати значення ЕЕПРОМ.після чого готові згенеровані числа вписати в осередки припрограмуванні тахометра. Ось приклад у програмі icprog якої якористуюся. Ось такий прилад вийшов у нас із Ігорем.За традицією, як завжди, кілька фотографій і великий відео огляд тахометра. Длянаочності я зробив кілька прошивок із різними бітамиконфігурації.
