Загалом узявся зі спортивного інтересу до того ж хотілося мозокпотренувати знову =).
В основу проекту увійшли прилади Ігоря це Цифровийтермометр-термостат для панелі приладів
і Простий автомобільний вольтметр
виконані як одна цільна плата. Індикатори обрані 0, 36". Про приладиможна почитати в моєму блозі нічого нового в них немає крім форми ірозміру плат. Тому покажу проміжні фото процесу та готовийрезультат.

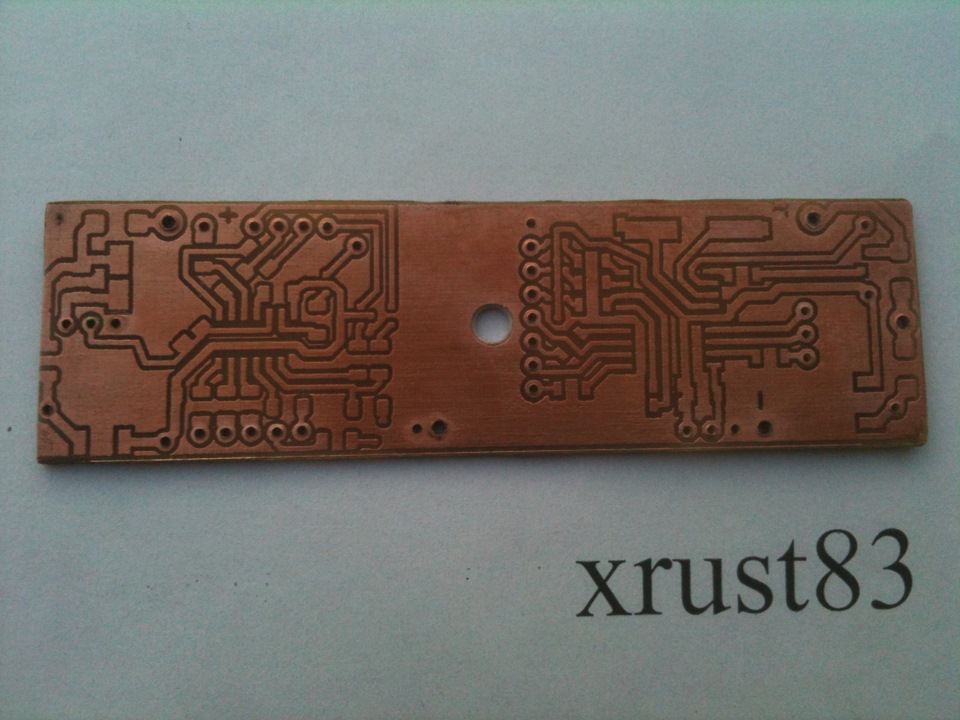

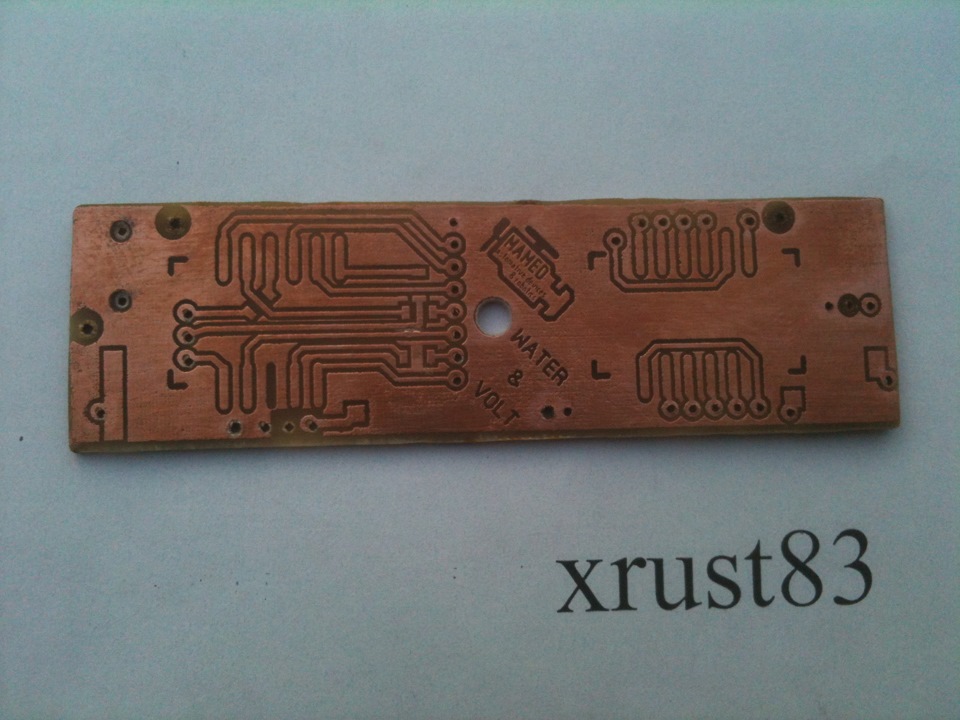

Плата двостороння тому фото роблю попарно. Зверніть увагу настиковку =)

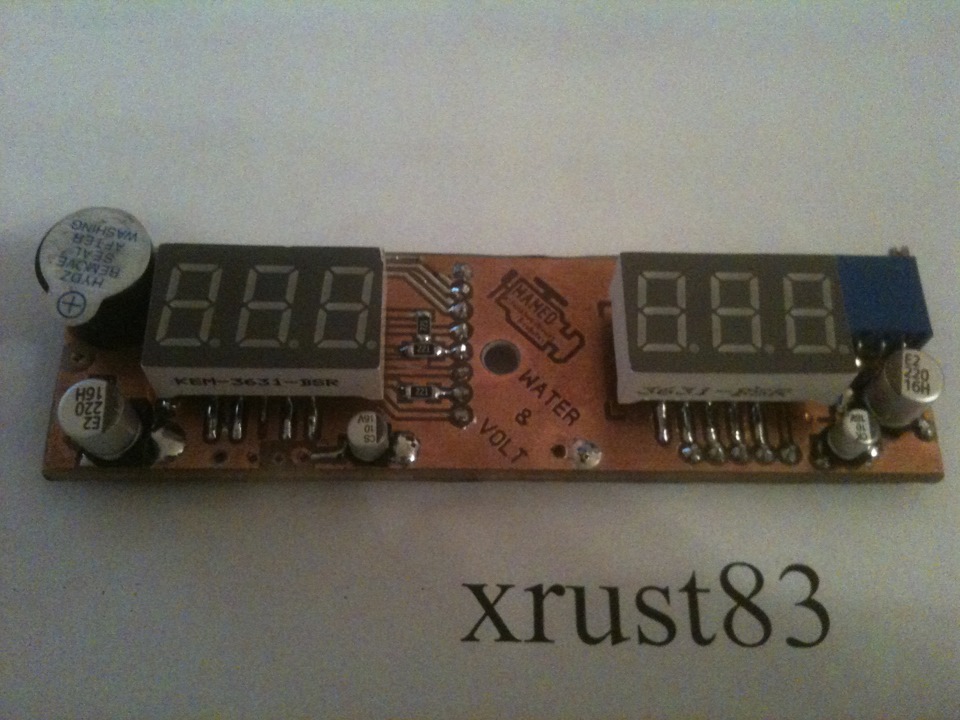

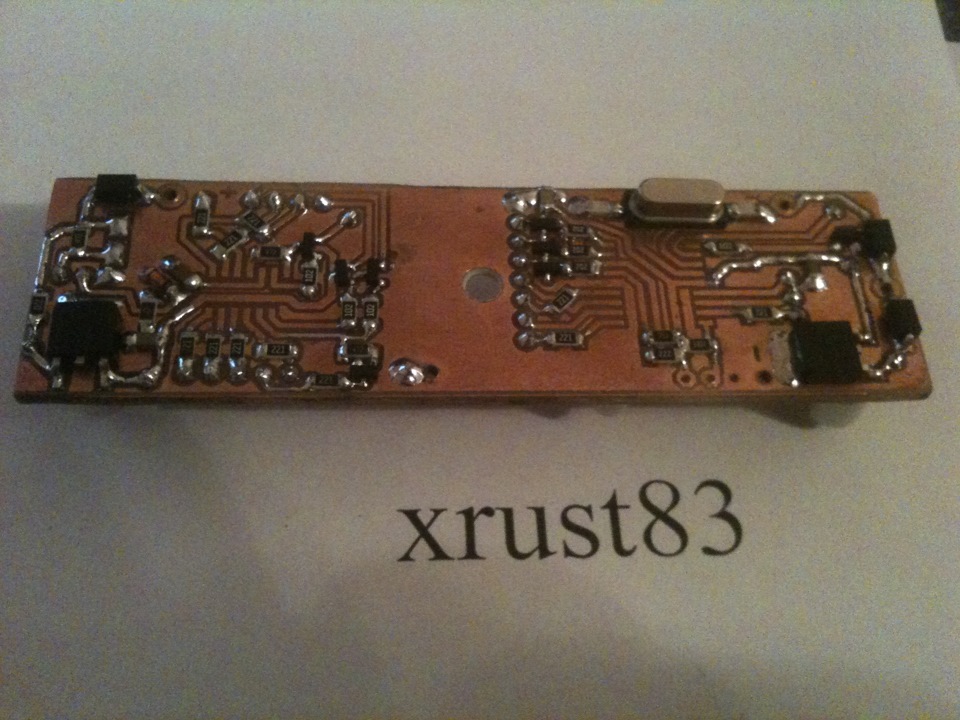

Далі пайка елементів і переходів з одного боку на іншу

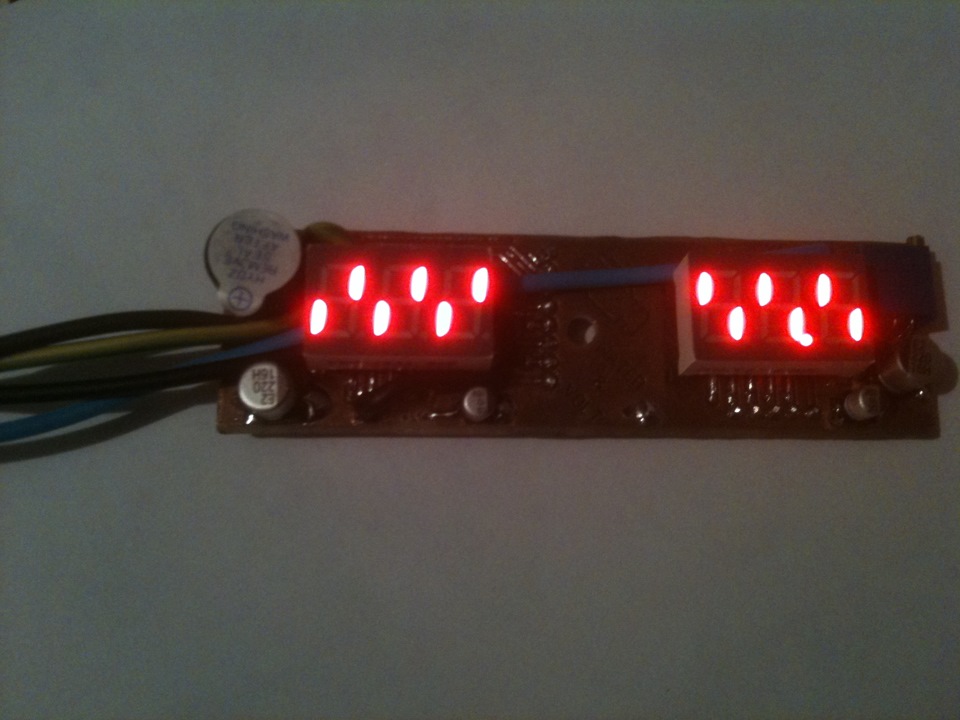

Прошивка контролерів та тестовий запуск
Додаємо датчик і температури
і просту маску для індикаторів.
< /p>
піктограм немає так як вони конструктивно в приладці 2108 надекоративній пластині над приладами.
а ось так все виглядає і працює з маскою приладу.
Діоди засвічують звичайно. Хто бачив мою приладку в живу знає щоіндикація саме гарної яскравості =) Ну і за традицією відео роликроботи все ж таки жива картинка сприймається краще. Відео безкоментарів. Просто датчик нагрітий вище 110 градусів щоб показатирежими та гучність сигналізації перегріву. І налаштував вольтметрнижче за 12 вольт. За бажанням замовника напруга борту мережі нижче12В і вище 15В відображається у flash режимі щоб звернути увагу нане дозаряд і перезаряд.
Р.S. Прошивки до цих приладів на сайті Авторські електронніпристрої викладені у вільному доступі. А складність приладів простосприяє для того, щоб спробувати свої сили в схемотехніці. Інайцікавіше фото в зборі приладки викладу після того, як замовникїх опублікує. Оскільки плата розводилася за вказанимирозмірами.
