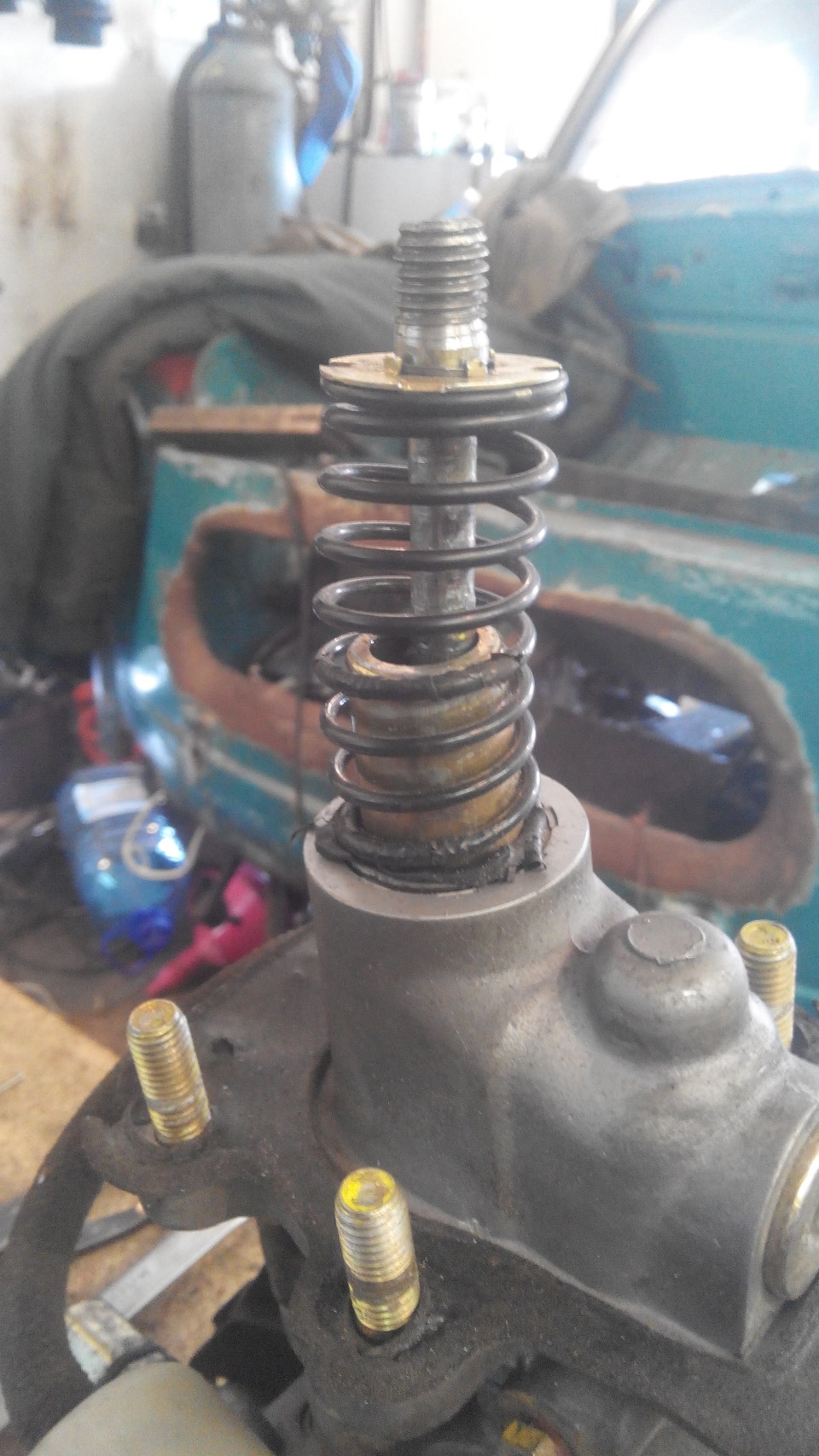

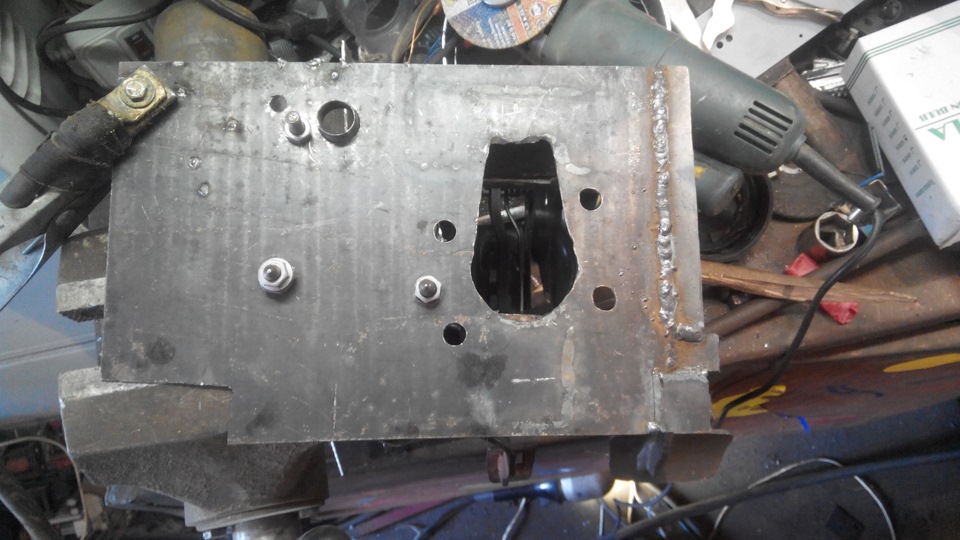

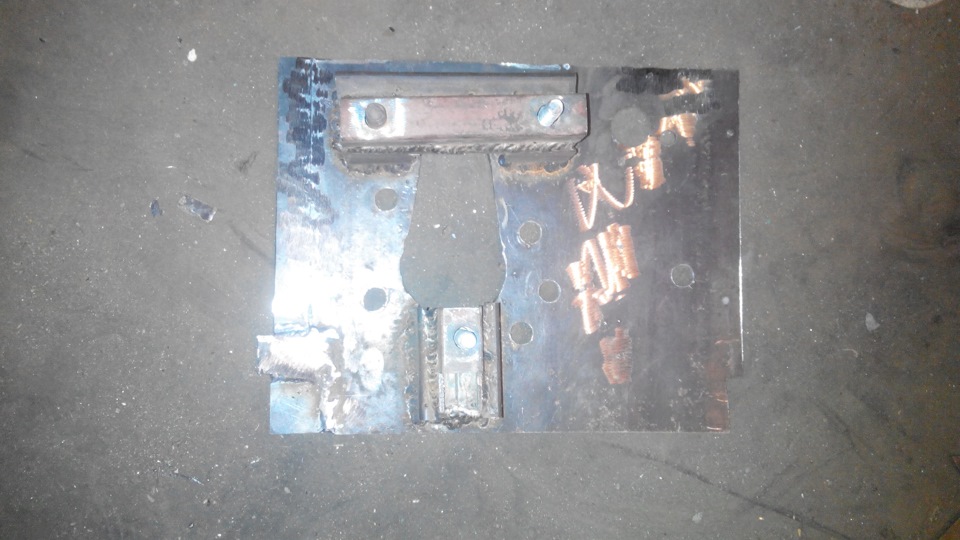

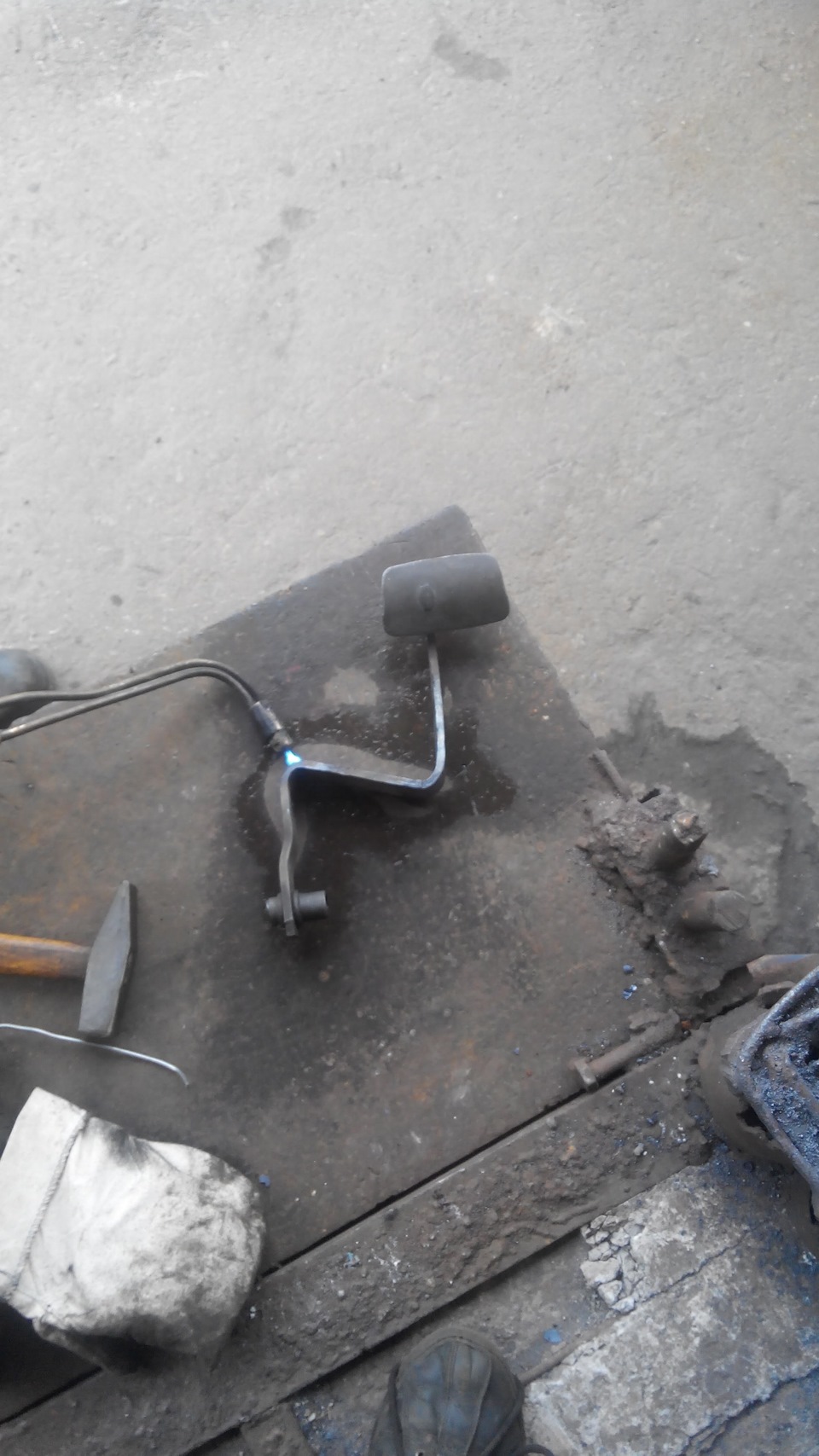

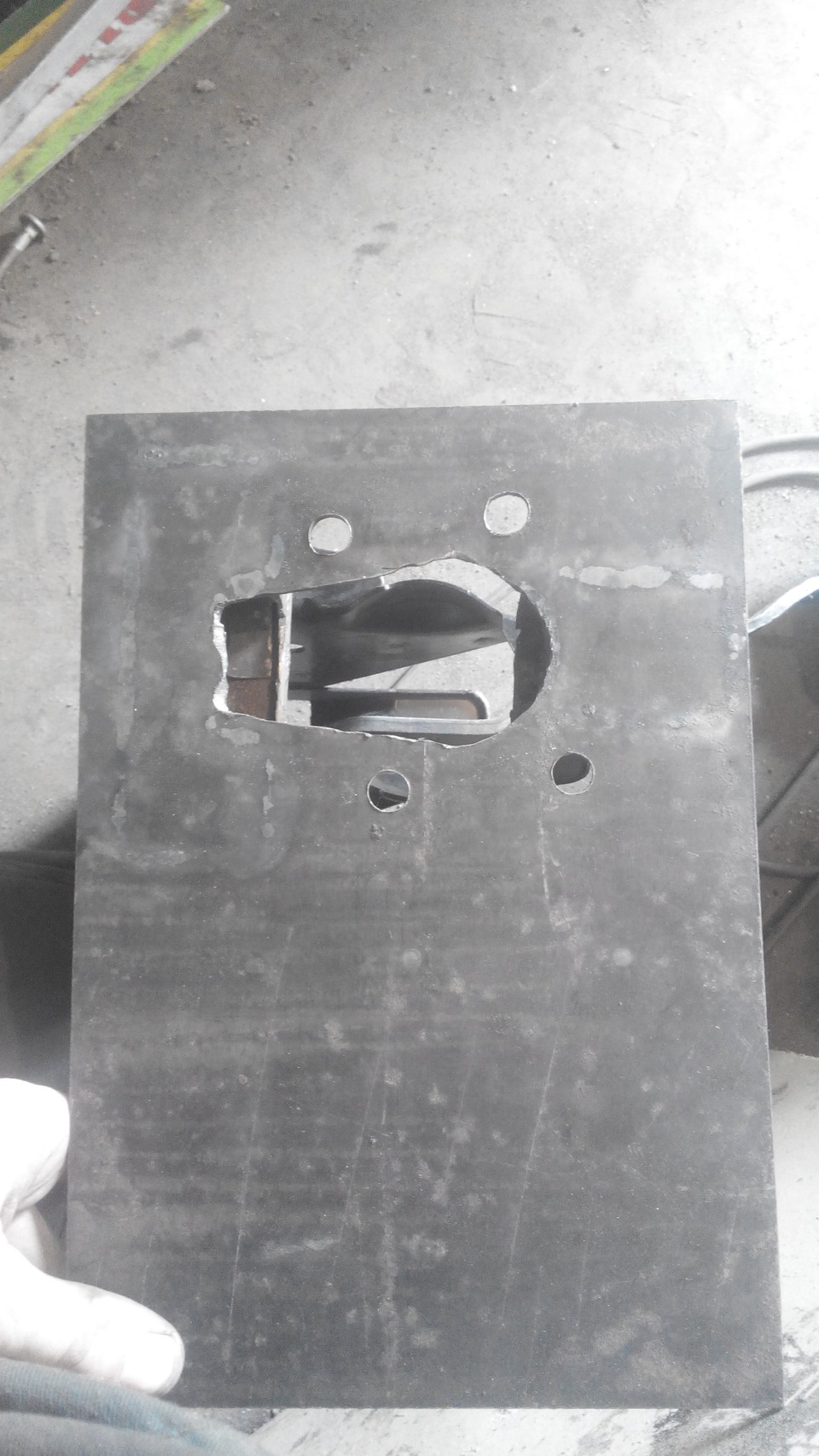

Чим глибше в ліс, тим цікавіша робота :) Нарешті закінчиввиготовлення педального вузла. Він підлогових педалей відмовивсявідразу, оскільки педалі зчеплення не передбачено, то педаль гальмавирішив поставити від омеги з автоматичною коробкою передач. Дляпочатку з двійки металу виготовляю педальний щит, в якому свердлюотвори під гідроблок.Можна було вирізати на плазмі, але це довелосяб малювати креслення, їхати на плазму, а так впорався підручнимизасобами за пару годин. Була стикування гідроблоку форд сієрра зпедаллю гальма від омеги.Для цього довелося вкоротити валгідроблоку і нарізати різьблення під омеговське вухо, яке кріпитьсядо педалі. Для нормальної роботи довелося наварити шматочки труби40х40 (залишилися після виготовлення жорсткого зчеплення) і поверх20х20 з ввареними кріпильними болтами Педаль гальма встановив, приміряв щит у кузов автомобіля, і вийшло два нюанси. По-перше, педаль гальма майже дістає до підлоги, а по-друге вона займає місцепедалі газу. Ліворуч зрушити всю конструкцію не вийде, т.К. Заважаєкермовий вал та редуктор. Вирішив гнути педаль, попередньо нагрівшиїї Як педалі газу — вибрав педаль зчеплення від опель вектри, якавалялася в гаражі. Встановив у блок педалей — також треба гнути
приміряємо у машині. На фото видно один із варіантів реалізаціїпедалі газу
Далі облагороджую педальний вузол у салоні
Паралельно латаю гнилу арку
Коли вже було майже все готове, вирішив змінити конструкцію педалігазу. Тепер виглядає так:Ну і насамкінець готовий вигляд збагажника Але і тут без ложки дьогтю не обійшлося. Оскільки останнюконструкцію педалі газу придумав в останній момент, вона мало невлазить у короб, доведеться його десь на 1 см піднімати вище…
Схожі записи
Фланець для стикування ел.двигуна та еластичної муфти
Фланець для стикування ел.двигуна та еластичної муфти
8
Коментарі18
D-link потішив! ))Ну і скоба газу від електровелосипеда. Ви не думали про якийсь дпдз від тих же опелів?
так у тебе коробка автомат чи механіка?
коробка механіка, зараз ставлю від ЗАЗ-968, але без зчеплення, тому що на ходу швидкості перемикати не буду. Нормальний режим - торкання і їзда на четвертій передачі. ну або задній хід. У принципі можна використовувати і 3 передачу, тоді максимальна ...
а якщо (не конкретно на твій проект) на зазик-поставити коробку від СМАРТу? їх як багато модифікацій
теоретично можна і від білоза, а на практиці потрібно дивитися. Взагалі проблема в тому що поставивши коробку від передньомоторного авто - буде багато передач назад і одна вперед. Тут або коробку ставити верх ногами, або диференціал перевертати (якщо...
ну СМАРТИ ж є задньопривідні
задні приводні та задньомоторні це різні речі. Жигуль, БМВ теж задньопривідні, але мотор спереду, а передача на задню вісь йде через кардан. А ось у ЗАЗ, VW T2, VW Cafer двигун ззаду
то зрозуміло - я хотів сказати СМАРт ж задньомоторний і задньопривідний начебто?
правильно, смарт задньомоторний, але по-перше орієнтація мотора поперечна а не продольна, по-друге це зовсім інший автомобіль, як по конструкції так і по бюджету агрегатів, а по-третє в цьому електромобілі коробка грає дещо іншу роль ніж у звичайному...
Так вийшло що тільки-но прочитав цей пост. На мою педаль гальма не годиться, занадто сильно відігнув убік, там зусилля на вузли дуже значне і сам важіль у тебе буде гнутися разом з втулкою де він кріпиться.
Дякую! згоден з Вами, щоб він правильно працював - потрібно робити довгу вісь, на одному кінці педаль, а на іншому штовхач на гідроблок, і цю вісь або на підшипники, або на дві втулки по краях. Але поки спробую так - зусилля там не дуже велике - стої...
А педалі не надто широко один від одного розташовані? Зручно буде?
відстань як для ЗАЗ 965 – велика, а так як на нормальному авто, зручно
Я в шоці де ти береш стільки терпіння або завзятості)) Головно йти до наміченої мети! поїхала в камеру, як тільки так і одразу покажу))
Тут особливо терпіння і не потрібно, воно саме так захоплює, що відриваєшся о 2200 - коли світло в гаражі відключають, потім тільки переодягаєшся при діодному освітленні і їдеш додому. погано що днів, які можна провести в гаражі не так багато …ЗИ Пам...
Неа, у мене діамант ред, а в тебе куррант ред))) Сусіди не скаржаться, з чого б їм?))
Діма Привіт.товариш Кулібін по заздрив би тобі твоїм творінням!)))Цікаво і творчо виходить Молодець!)
Дякую!
