Сьогодні виготовив другий фланець еластичної муфти дляпервинного валу КПП. Щоб сильно не морочитися зі шліцевою, зрізавшліцеву з диска зчеплення.

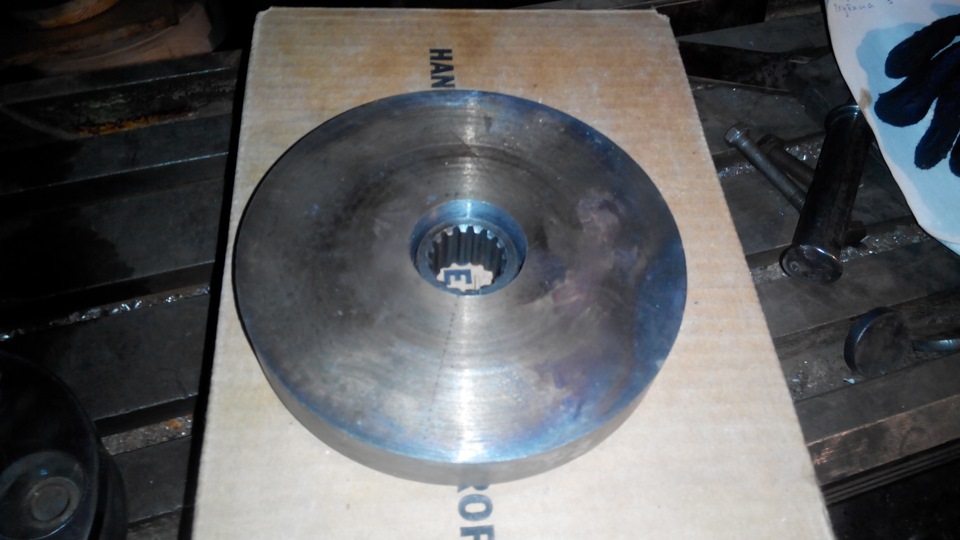

Всередині заготовки розточений отвір, в яке щільно молоточкомувійшов шматок диска зчеплення

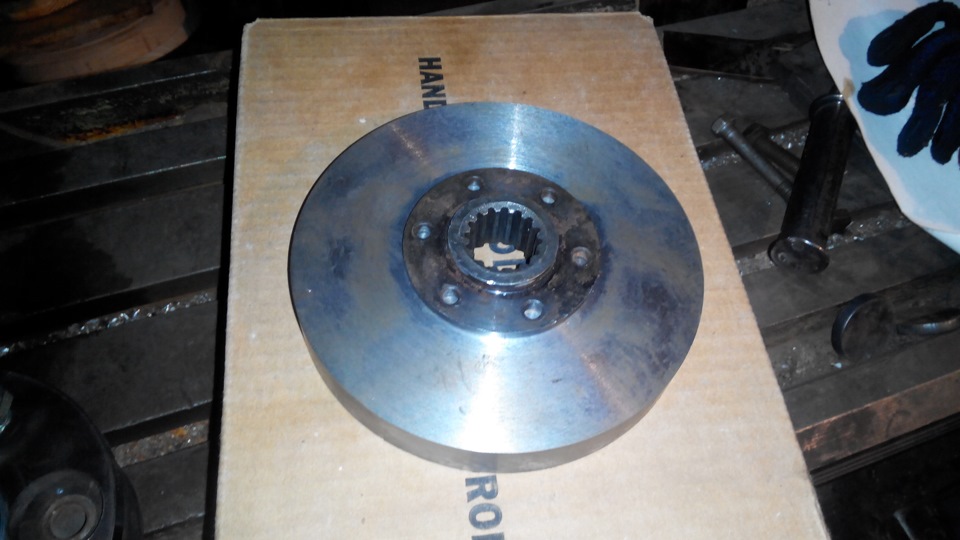

вигляд зі зворотного боку

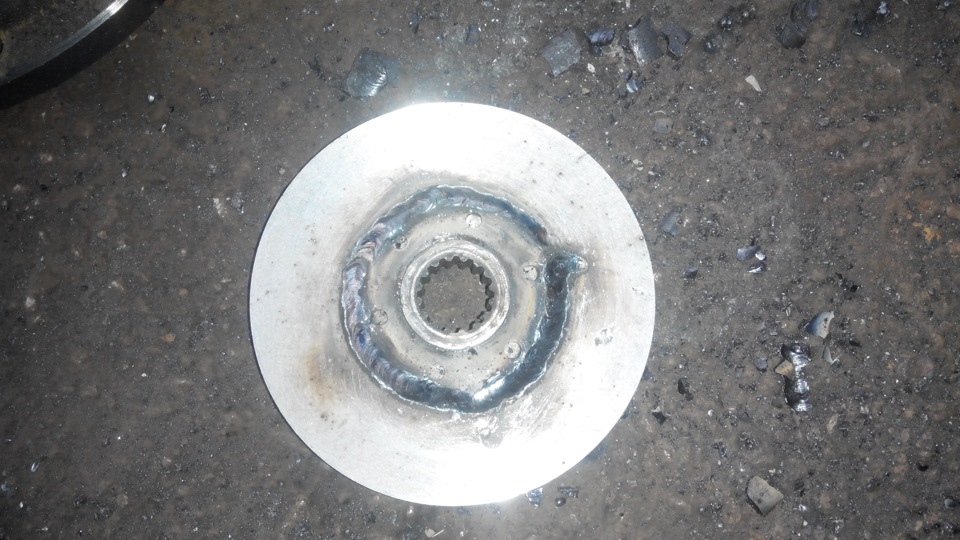

далі обварюємо
Потом центруємо і проточуємо

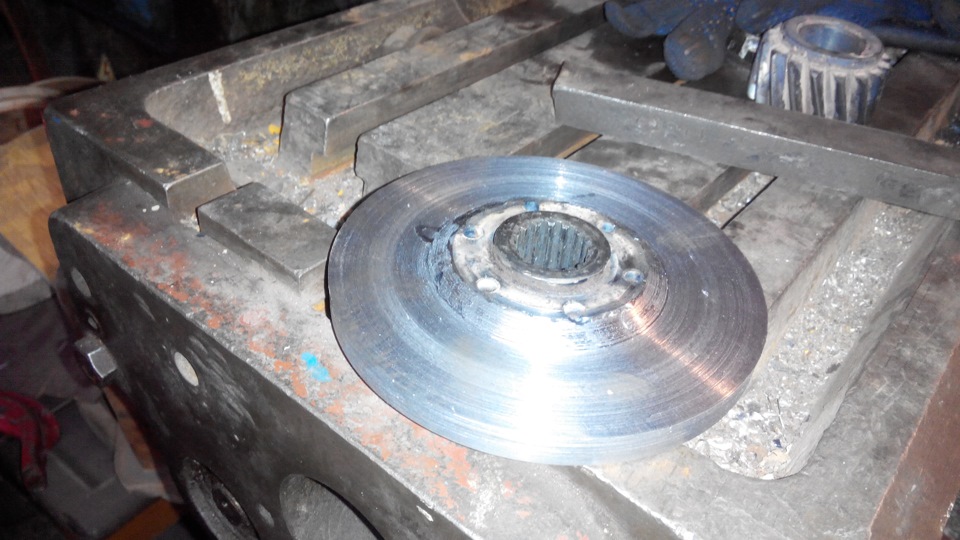

утончуємо заготовку, робимо урівень з шматком диска зчеплення
затискаємо в розмічувальну головку, на фото була примірка до того, як обточили і розмічаємо — теж примірювальне фото. Мірив, взявнайбільше)
для великих отворів — великі верстати

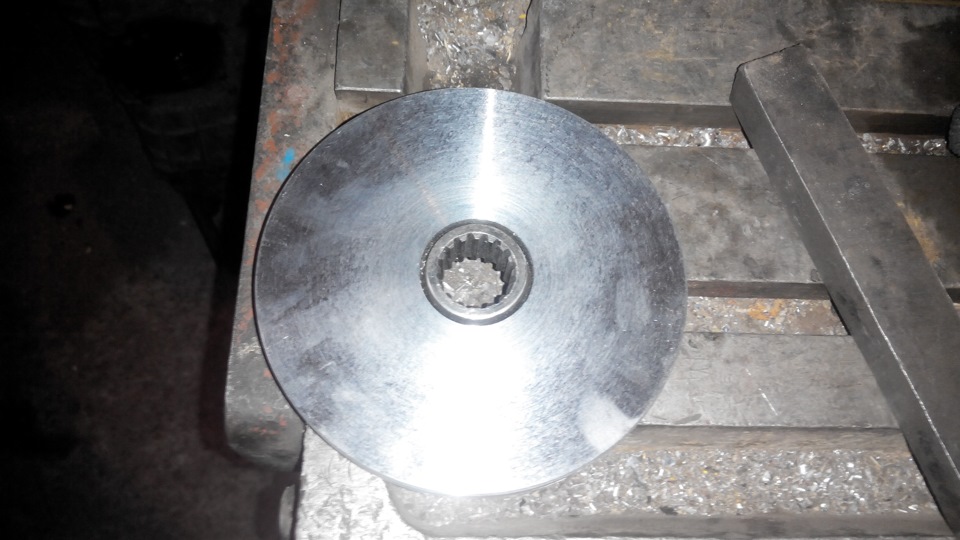

ось що в результаті вийшло
і з іншого боку
збираємо муфту.Три болта підуть під заміну на більш потужні, ібудуть гайки, що самоконтрятся
Коментарі7
все, зрозумів спасибі
Напевно поїхав
поїхав. проїхав 500 км і замінив коробку на сороківку. тепер знову обкатую
Можу сказати одне прикольно)))
Прикольно буде коли поїду)))
Дуже детально! Клас!
Дякую! Намагаюся писати в подробицях, тому що інформації мало в інтернеті
