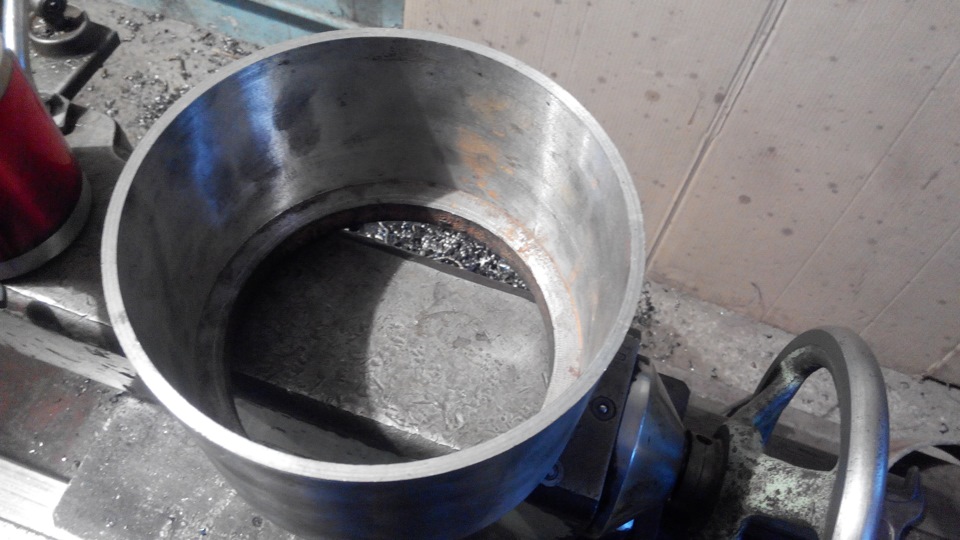

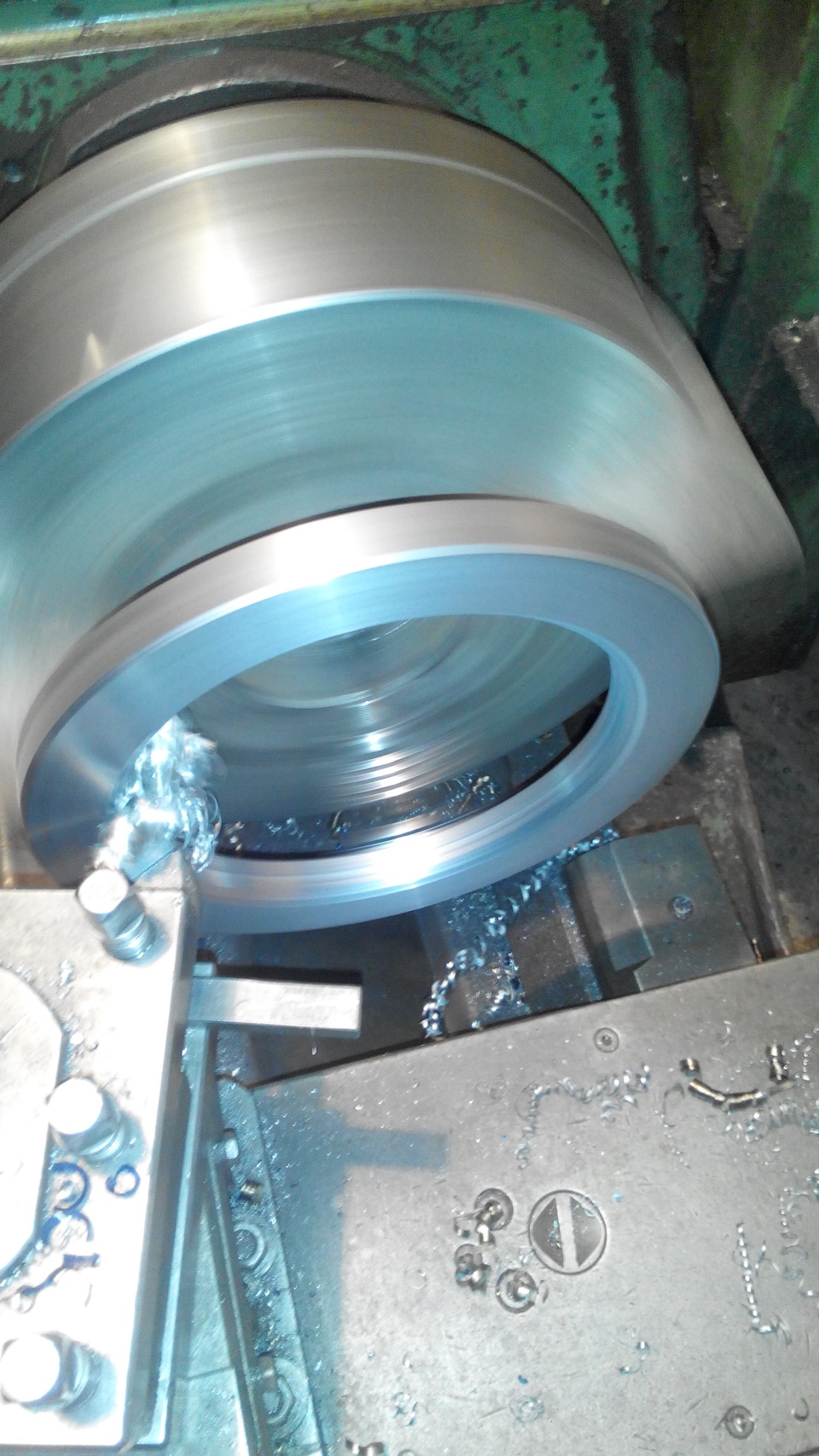

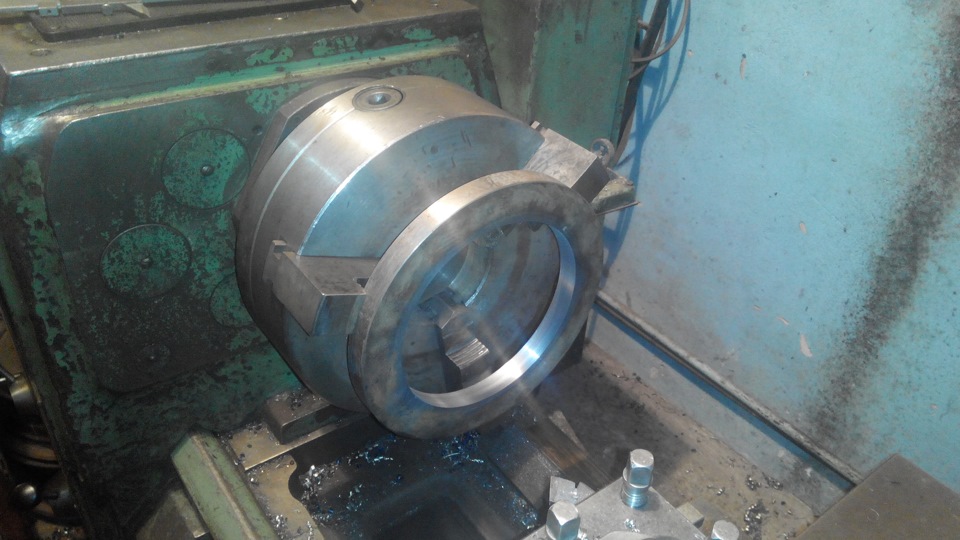

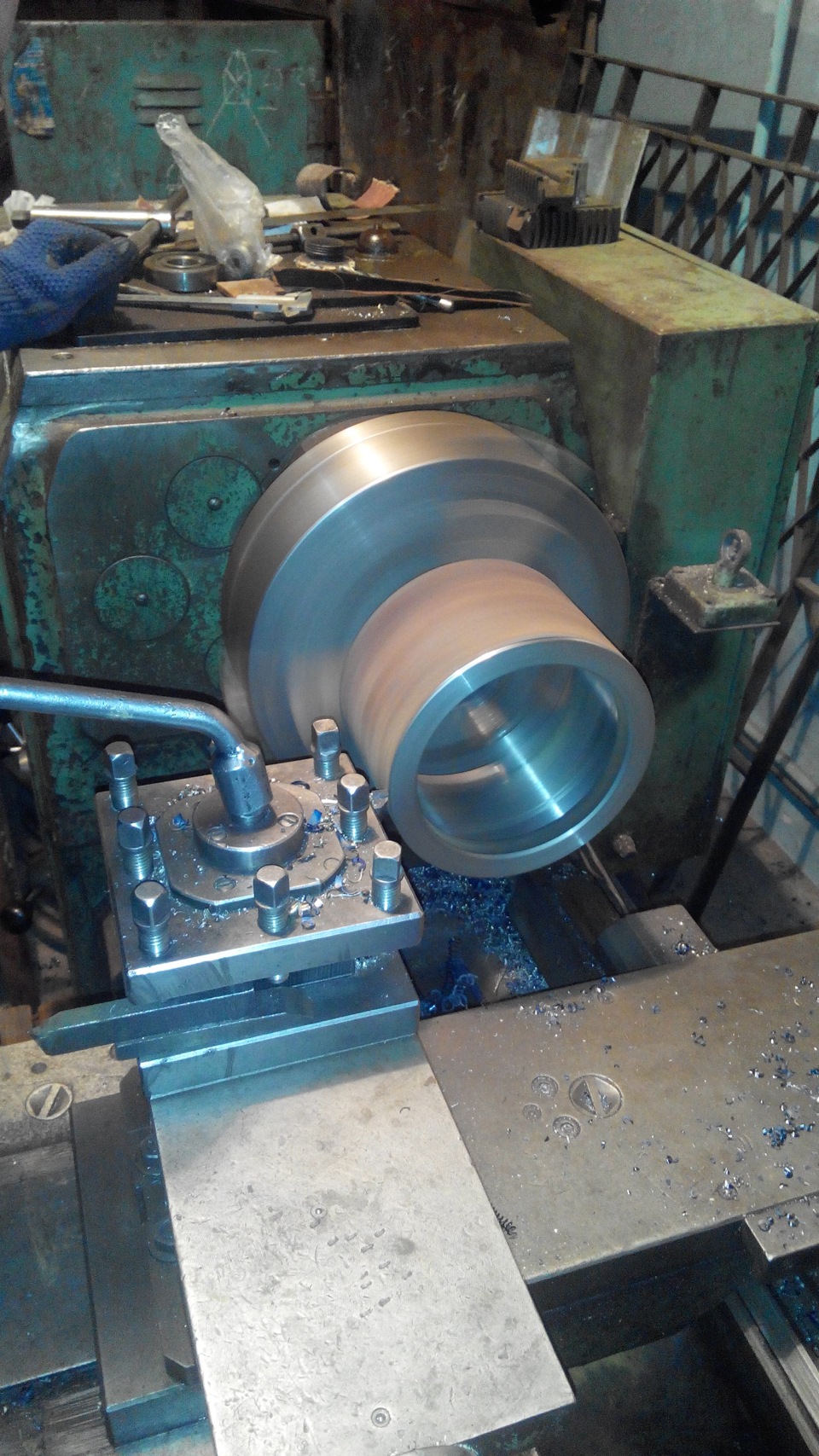

Сьогодні була можливість позайматися черговим етапом виготовлення перехідної плити, викладаю фотографії, якість не дуже - знято на мобільний, більша частина фоток нічим, але може кому буде цікаво подивитися не на готове виріб, а на сам процес... Отже беремо трубу Д190 по зовні, проточуємо з двох сторін і торцюємо.Вже проточена труба. Фланець
приміряємо

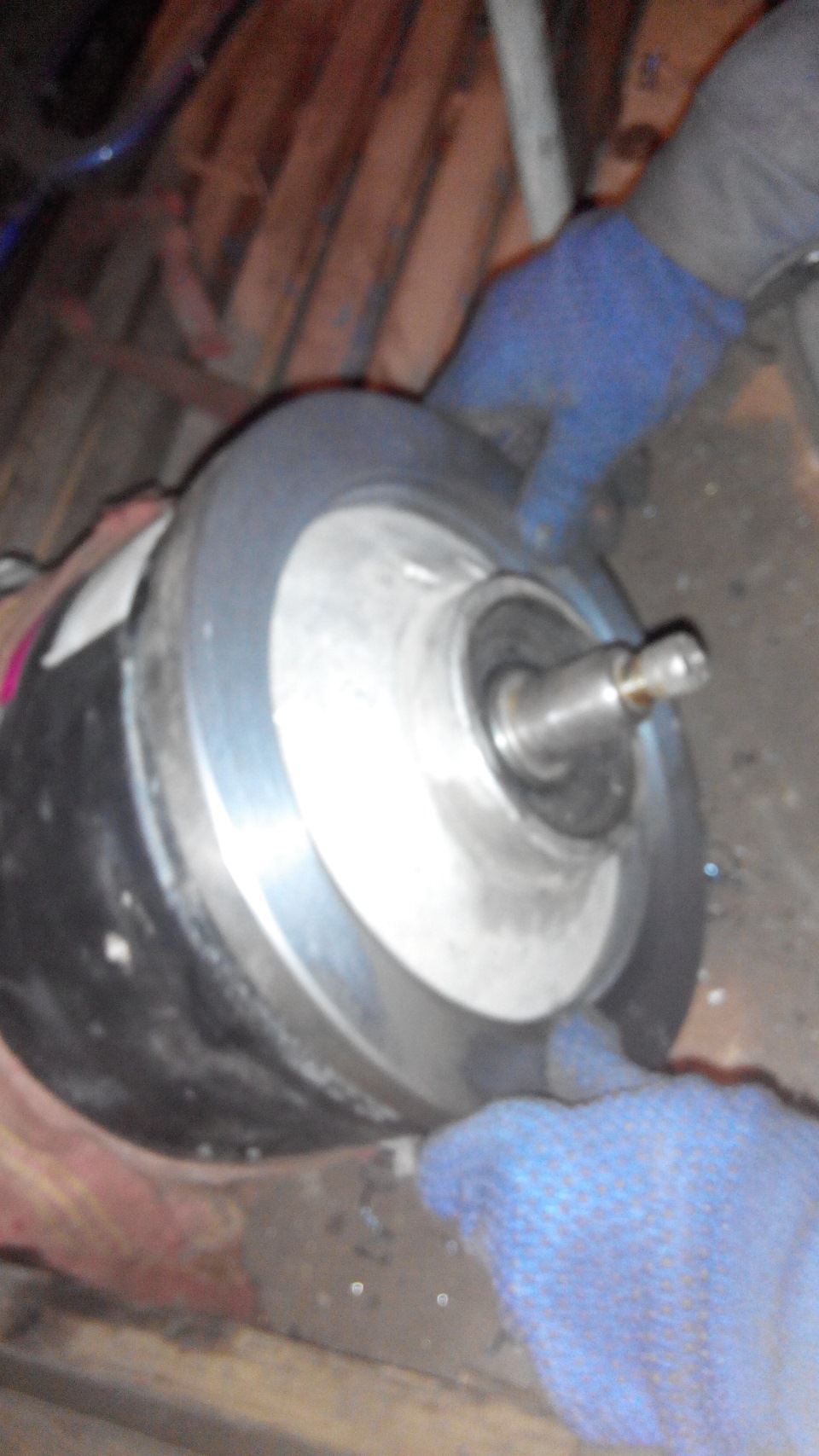

приміряємо до труби
і на міжболтовому діаметрі робимо проточку для точного кернення отворів
зі зворотного боку робимо виточення в яку будемо вставляти трубу і фаску для якісного зварювання
затискаємо фланець в ділильній головці, і робимо позначки кожні 45 градусів
кернім
далі свердловка, спершу свердло Д5
далі свердло 10, 8
наостанок знімаємо фаску свелом десь 16
залишилася справа за зварюванням
Приварили
якість зварювання крупним планом
Далі труба обрізатиметься, на скільки ще не готовий відповісти - буде відомо після виготовлення другого фланця еластичної муфти та фланця КПП
