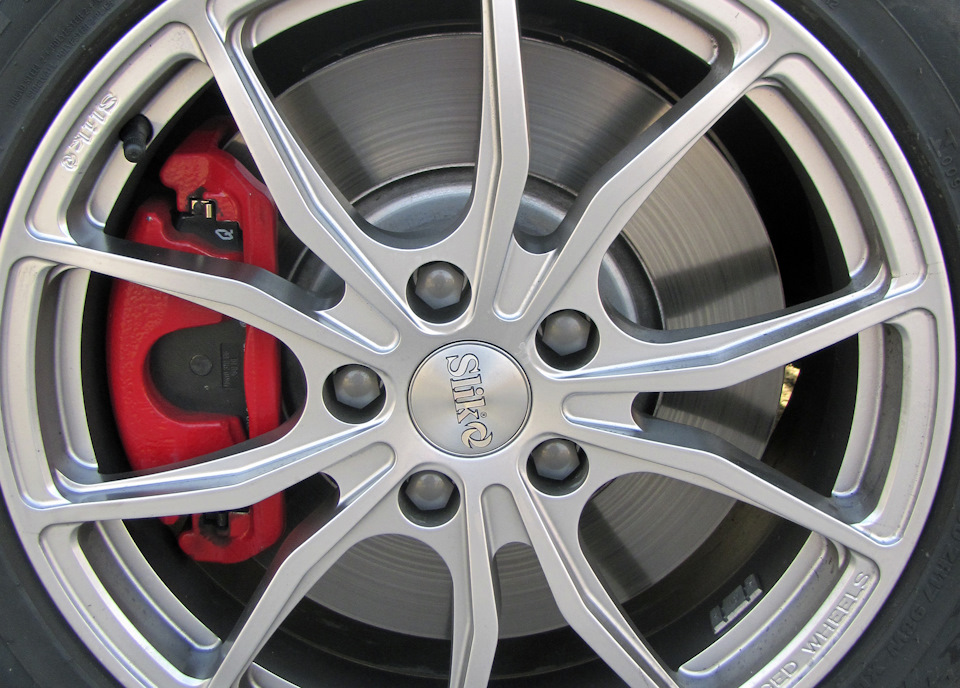

У своєму записі Встановлення передніх гальм від Skoda A7RSрозміром 340 мм (MQB) я давно обіцяв зробити зведений список OEMномерів компонентів гальмівної системи з гальмівним диском 314/340мм і ось сьогодні я постараюся виконати обіцяне.
У цій статті я зібрав усі можливі варіанти (номери заліза), які, якя сподіваюся, допоможуть Вам покращити свою машинку сімействаVAG.
характеристики гальмівної системи
Складовими нашої гальмівної системи є:
1) гальмівний супорт, виробництва TRW з такимихарактеристиками:
— кількість поршнів – 1;
— діаметр поршня – 60 мм;
— матеріал – чавун.
2) кронштейн, корпус скоби гальма 3) вентильований гальмівнийдиск;
4) гальмівні колодки. Від себе - про характеристики гальмівнихдисків і гальмівних колодках я докладніше розповім трохи пізніше.кг (спасибі, IrishRabbit За вагу комплекту Гальма наСуп - Part2). Варіанти встановлення гальм розміром 314/340мм/b>
Тормозна система TRW з гальмівними дисками 314/340 ммвстановлювалася на багато моделей сімейства VAG.
<
Частина 1. Почнемо з великого гальмівного диска діаметром 340мм.

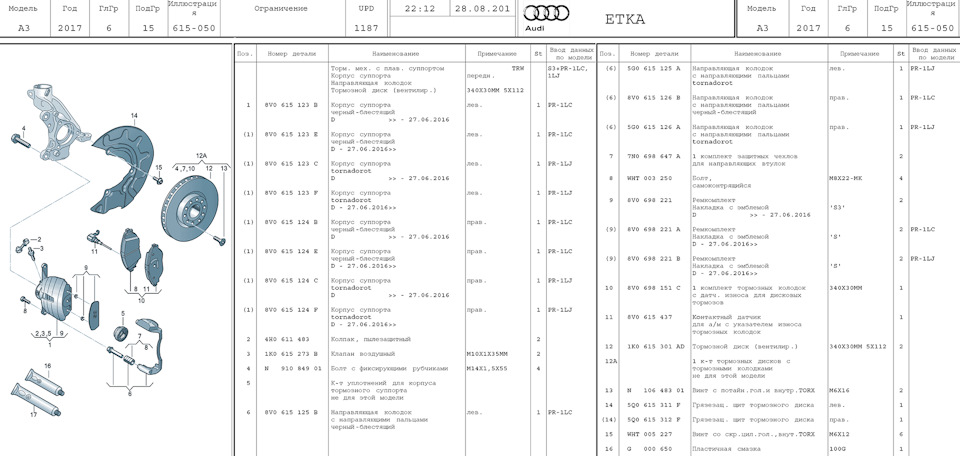

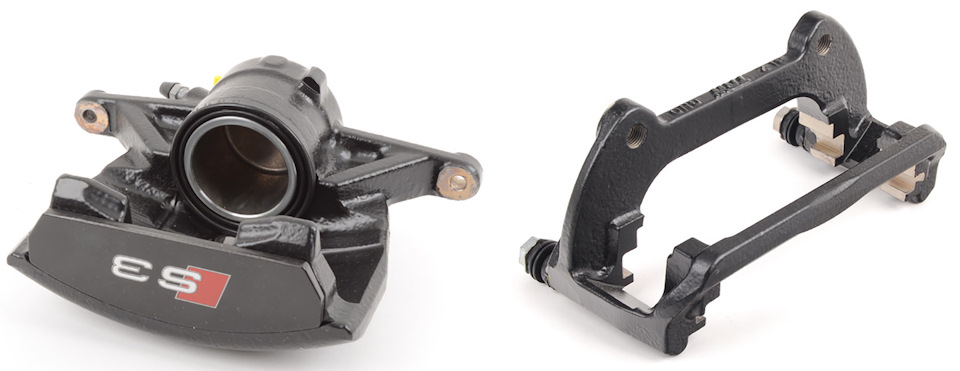

Audi A3/S3 (код PR-1LC, чорний колір), див. Мал. 8V0 615 125 B/8V0615 126 B (праворуч). Фото з сайту ecstuning.com - 8V0 615 123 E(BHQ921E) - корпус супорта лівий (чорний блискучий) - 1 шт.;
— 8V0 615 124 E (BHQ920E)– корпус супорту правий (чорний блискучий)– 1 шт.;
— 8V0 615 125 B – напрямна колодок ліва (чорний блискучий) – 1шт.;
8V0 615 126 B – напрямна колодок права (чорний блискучий) – 1шт.;
— 8V0 698 221 A – накладка з емблемою “S3” – 2 шт.;
— 8V0 698 151 C > – комплект гальмівних колодок здатчиком зносу – 1 шт.;
5Q0 615 301 G – гальмівний диск – 2 шт.

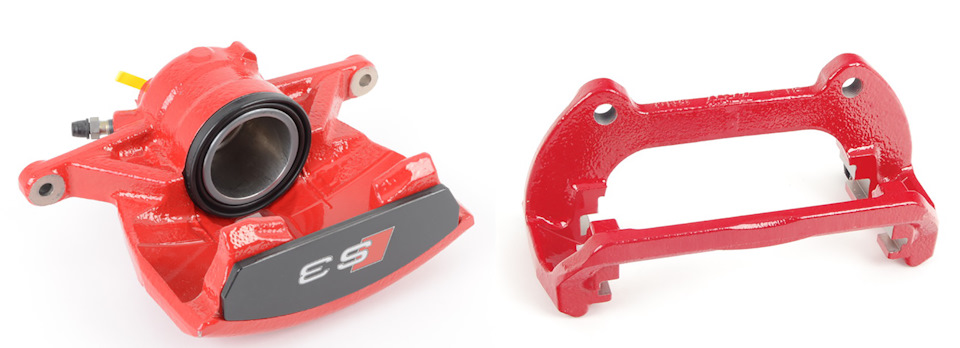

Варіант №2. Audi A3/S3 (код PR-1LJ, червоний колір), див. Мал. 5G0615 125 A/5G0 615 126 A (праворуч). Фото з сайту ecstuning.com -8V0 615 123 F (BHQ916E) - корпус супорта лівий (червоний) -1 шт.;
- 8V0 615 124 F (BHQ917E) – корпус супорта правий (червоний)– 1 шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона)– 1 шт.; > — 8V0 698 221 B – накладка з емблемою “S3” – 2шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчикомзносу – 1 шт.;
— 5Q0 615 301 G – гальмівний диск – 2 шт. > OEM номериSeat

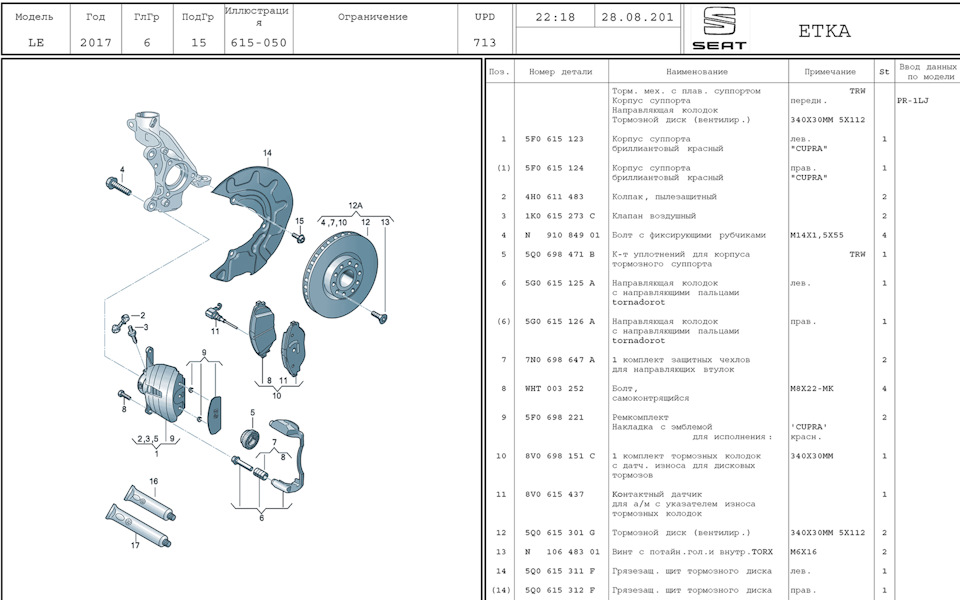

Seat Leon “CUPRA” (код PR-1LJ), див. Мал. Колодок 5G0 615 125 A/5G0615 126 A (праворуч). Фото із сайту ecstuning.com — 5F0 615 123(BHQ916E) – корпус супорта лівий (червоний) – 1 шт.;
— < b> 5F0 615 124 (BHQ917E) – корпус супорта правий (червоний) – 1 шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона)– 1 шт.; 5F0 698 221– накладка з емблемою “CUPRA” – 2шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчикомзносу – 1 шт.;
— 5Q0 615 301 G – гальмівний диск – 2 шт.
OEM номери Skoda Варіант №4. Skoda Octavia A7RS, код PR-1LG, див.Мал. 125 A/5G0 615 126 A. Фото IrishRabbit
— 5G0 615 123 B (BHS1359E) – корпус супорта лівий (червоний)– 1 шт.;
— 5G0 615 124 B (BHS1360E) – корпус супорта правий (червоний) – 1 шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона)– 1 шт.; шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчикомзносу – 1 шт.;
— 5Q0 615 301 G< /b> - гальмівний диск - 2 шт. Варіант №5.Skoda SuperB, код PR-1LA, див. Мал. 125/3Q0 615 126 (праворуч).Фото з сайту ecstuning.com - 3C0 615 123 (BHS1230E) - корпуссупорта лівий - 1 шт.;
- 3C0 615 124 (BHS1231E) – корпус супорта правий – 1 шт.;
— 3Q0 615 125 (BDA1108) – напрямна колодок ліва – 1 шт.;
— 3Q0 615 126 (BDA1109) – напрямна колодок права – 1 шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчиком зносу – 1шт.;
— 5Q0 615 301 G – гальмівний диск – 2 шт. > OEM номери VW
Малюнок 5
Варіант №6. VW Golf GTI (код PR-1LJ), див. Мал. A/5G0 615 126 A (праворуч). Фото із сайту ecstuning.com - 5G0 615 123 A (BHQ916E) -корпус супорта лівий (червоний) - 1 шт.;
- 5G0 615 124 A (BHQ917E) – корпус супорту правий (червоний) – 1шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона) – 1шт.; > — 5G0 698 221 – накладка з емблемою “GTI” – 2 шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчиком зносу – 1шт.;
— 5Q0 615 301 G – гальмівний диск – 2 шт. ="c1"> Варіант №7. VWGolf GTI CLUBSPORT S (код PR-E14), див. Рис.5. Фото з мережі 5G0615 123 A (BHQ916E) – корпус супорта лівий (червоний) – 1 шт.;
— 5G0 615 124 A (BHQ917E) – корпус супорта правий (червоний) – 1шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона) – 1шт.; шт.;
— 5G0 698 221 B – накладка з емблемою “CLUBSPORT S” – 2 шт.;
— 5Q0 698 151 G – комплект гальмівних колодок з датчиком зношування– 1 шт.;
— 5Q0 615 301 C – гальмівний диск – 2 шт.
<
Варіант №8. VW Golf R (код PR-1LM), див. Рис.6. Малюнок 6
Супорт гальмівний 5G0 615 123 D/5G0 615 124 D (ліворуч) та напрямнаколодок 5G0 615 125 A/5G0 615 126 A (праворуч). Фото із сайтуecstuning.com - 5G0 615 123 D (BHQ921E) - корпус супорта лівий (чорний) - 1 шт.;
- 5G0 615 124 D (BHQ920E) – корпус супорту правий (чорний) – 1шт.;
— 8V0 615 125 B – напрямна колодок ліва ( чорний) – 1 шт.;
— 8V0 615 126 B – напрямна колодок права (чорний) – 1 шт.; 698221 A– накладка з емблемою “R” – 2 шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчиком зносу – 1шт.;
— 5Q0 615 301 G – гальмівний диск – 2 шт.
Варіант №9. VW CC (код PR-1LA, 1LB), див. Мал.7. BHS1230E) – корпуссупорта лівий – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорта правий – 1 шт.;
<
— 3C0 615 125 B (BDA1108) – напрямна колодок ліва – 1 шт.;
— 3C0 615 126 B (BDA1109) – напрямна колодок права – 1 шт.;
— 3C0 698 151 G – комплект гальмівних колодок з датчиком зносу – 1шт.; 615 301 G – гальмівний диск – 2 шт.
Варіант №10. VW Passat (код PR-1LA, 1LB), див. Мал.8. BHS1230E) –корпус супорта лівий – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорта правий – 1шт.;
— 3Q0 615 125 (BDA1108) – напрямна колодок ліва – 1 шт.;
— 3Q0 615 126 (BDA1109) - напрямна колодок права - 1 шт. -8V0 698 151 C - комплект гальмівних колодок з датчиком зносу- 1 шт.; 5Q0 615 301 G – гальмівний диск – 2 шт. Зовнішнійвигляд гальмівного супорта аналогічний варіанту від Skoda SuperB, код PR-1LA вище).
Частина 2. Гальмівні системи з диском діаметром 314 мм.
Ось тут я не зовсім зрозумів інженерів (або маркетологів) VAG.На частину нових моделей VAG придумав таке:супорти та гальмівніколодки ставлять такі ж, як і на великі системи (340 мм), агальмівний диск та скоби ставлять меншого розміру (диск 314мм).
Від себе – в принципі, це не перший випадок у VAGa, на думкуприходять системи АТЕ з гальмівним диском 288/312 мм та TRW згальмівним диском 320/345 мм, у яких гальмівні супорти та колодкиоднакові, а відмінності - тільки в гальмівних дисках і скобах. Язнайшов 4 варіанти, коли VAG зекономив на кінцевих користувачах:-Skoda Kodiaq; - VW Tiguan;
— VW Sharan; — Seat Alhambra. 5273, G052150A2 та інші
Skoda Kodiaq (код PR-1LW)
— 3C0 615 123 (BHS1230E) – корпус супорта лівий – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорта правий – 1шт.; < br/>
— 7N0 615 125 (BDA1019) – напрямна колодок ліва – 1 шт.;
— 7N0 615 126 (BDA1020) - напрямна колодок права - 1 шт.; -комплект гальмівних колодок з датчиком зношування - 1 шт. - > 5QF615 301 A – гальмівний диск 314х30 мм – 2 шт. VW Tiguan (кодPR-1LW)
— 3C0 615 123 (BHS1230E) – корпус супорта лівий – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорту правий – 1шт.;
— 7N0 615 125 (BDA1019) – напрямна колодок ліва – 1 шт.;
— 7N0 615 126 (BDA1020) – напрямна колодок права – 1шт.;
— 8V0 698 151 C – комплект гальмівних колодок з датчикомзносу – 1 шт.;
— 5QF 615 301 A – гальмівний диск 314х30 мм – 2 шт.
Seat Alhambra (код PR-1LW)
3C0 615 123 ( BHS1230E) – корпус супорта лівий – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорта правий – 1шт.;
<
— 7N0 615 125 (BDA1019) – напрямна колодок ліва – 1 шт.;
— 7N0 615 126 (BDA1020) – напрямна колодок права - 1 шт. -7N0 698 151 C - комплект гальмівних колодок з датчиком зносу - 1шт. - 5QF 615 301 A - гальмівний диск 314х30 мм - 2 шт. VW Sharan (код PR-1LW)
— 7N0 615 123 B (BHS1186E) – корпус супорта лівий – 1шт.;
— 7N0 615 124 B (BHS1187E) – корпус супорта правий – 1шт.;
— 7N0 615 125 (BDA1019) – напрямна колодок ліва – 1 шт.;
— 7N0 615 126 (BDA1020) – напрямна колодок права – 1шт.;
— 7N0 698 151 C – комплект гальмівних колодок з датчикомзносу – 1 шт.;
— 5QF 615 301 A – гальмівний диск 314х30 мм – 2 шт.
За OEM номерами видно, що на вказаних вище машинах можна завідносно невеликі гроші покращити гальмівну систему, замінившитільки скоби та гальмівні диски, залишивши решту компонентівгальмівної системи без змін.
Сподіваюся, особливо уважні читачі зауважили, що частина OEMномерів деталей не збігається з указними на скрін з ETKA, тому явідразу хочу внести ясність.
>
У переліку номерів я вказував актуальні позиції, а саме:
— корпус супорта чорний 8V0 615 123 B та 8V0 615 124B замінені на номери 8V0 615 123 E і 8V0 615 124E відповідно;
— корпус супорта червоний 8V0 615 123 C та 8V0 615 124C замінені на номери 8V0 615 123 F та 8V0 615 124F відповідно;
— диск гальмівний 1K0 615 301 AJ (314х30 мм) замінений наномер 5QF 615 301 A;
— диск гальмівний 1K0 615 301 AD (340х30 мм) замінений наномер номер 5Q0 615 301 G;
— колодки гальмівні (комплект) 3C0 698 151 E замінений наномер 3C0 698 151 G.
Частина 3. Гальмівні диски та гальмівні колодки.
У гальмівних системах TRW, зазначених у цьому записі, встановленігальмівні диски діаметром 314 і 340 мм з номерами:
— 5QF 615 301 A ( 314 х 30 мм);
— 5Q0 615 301 G (340 х 30 мм);
— 5Q0 615 301 C > (340 х 30 мм) – встановлюється тількина VW Golf GTI CLUBSPORT S (код PR-E14) та відрізняєтьсяалюмінієвим центром, плаваючим кріпленням та наявністю перфорації, маса 9, 7 кг.
< p>
В якості хороших аналогів оригінальних гальмівних дисків можнавикористовувати:
1 Гальмівний диск 5QF 615 301 A (314 х 30 мм ):
— ATE 24.0130-0220.1;
— TRW DF6695S; < br/>
— Otto Zimmermann 600.3242.20.
2 Гальмівний диск 5Q0 615 301 G (340 х 30 мм):ATE24.0130-0225.1;
— TRW DF6133S< /b> ;
— Otto Zimmermann 600.3243.20.
3 Гальмівний диск 5Q0 615 301 C (340 х 30 мм складової) – аналогівне знайшов. Розмірів гальмівних дисків (314 і 340 мм):5Q0 698 151 G (тільки для гальмівного диска 5Q0 615 301 C для VW GTI CLUBSPORTS); 8V0 698 151 C; ;
— 7N0 698 151 C.
В якості хороших аналогів оригінальних гальмівних колодок можнавикористовувати:
— JURid/BENDIX 573418J (йдуть у оригіналі);
— ATE 13.0460-2764.2 (звичайні);
— ATE 13.0470-2764.2< /b> (Ceramic).
Тормозні диски ATE 314 мм і 340 мм (зверху), гальмівні колодки АТЕ (знизу)
Перелік OEM номерів гальмівний системи з диском 340 мм. Нижче —номери запчастин для замовлення передніх вентильованих гальм згальмівним диском 340 мм платформи PQ35/PQ46 та MQB.
Для замовлення потрібно вибрати по одному артикули, щопідходять під Ваші вимоги.
Перед покупкою заліза обов'язково перевірте правильність номерівзапчастин та можливість їх встановлення саме на Ваш автомобіль! 1Супорт гальмівний b>
Супорт гальмівний, без таблички (без отворів), не пофарбований:
— 3C0 615 123 (BHS1230E) – корпус супорта лівий (незабарвлений) – 1 шт.;
— 3C0 615 124 (BHS1231E) – корпус супорту правий ( непофарбований) – 1 шт.;
Супорт гальмівний, без таблички (без отворів), червоний:
— 5G0 615 123 B (BHS1359E) – корпус супорта лівий (червоний)– 1 шт.;
— 5G0 615 124 B (BHS1360E) – корпус супорту правий (червоний) – 1 шт.; Супорт гальмівний, з табличкою “S3” (зотворами), червоний:
— 8V0 615 123 F (BHQ916E) – корпус супорта лівий (червоний)– 1 шт.;
— 8V0 615 124 F (BHQ917E) – корпус супорта правий (червоний)– 1 шт.; .;
Супорт гальмівний, з табличкою “S3” (з отворами), чорний:
— 8V0 615 123 E (BHQ921E) – корпус супорта лівий (чорнийблискучий) – 1 шт.;
— 8V0 615 124 E (BHQ920E) – корпус супорта правий (чорнийблискучий) – 1 шт.; 8V0 698 221 A – накладка з емблемою “S3” – 2шт.
Супорт гальмівний, з табличкою “CUPRA” (з отворами), червоний:-корпус супорта лівий (червоний) - 1 шт.; 5F0 615 124(BHQ917E) – корпус супорта правий (червоний) – 1 шт.;
— 5F0 698 221 – накладка з емблемою “CUPRA” – 2 шт.;
Супорт гальмівний, з табличкою “GTI” (з отворами), червоний:
<
— 5G0 615 123 A (BHQ916E) – корпус супорта лівий (червоний)– 1 шт.;
— 5G0 615 124 A (BHQ917E) – корпус супорту правий (червоний)– 1 шт.;
— 5G0 698 221 – накладка з емблемою “GTI” – 2 шт.;
Супорт гальмівний, з табличкою “CLUBSPORT S” (з отворами), червоний:
5G0 615 123 A ( BHQ916E) – корпус супорта лівий (червоний) – 1 шт.; .;
— 5G0 698 221 B – накладка з емблемою “CLUBSPORT S” – 2шт.;
Супорт гальмівний, з табличкою "R" (з отворами), чорний:- 5G0615 123 D (BHQ921E) - корпус супорта лівий (чорний) – 1шт.;
— 5G0 615 124 D (BHQ920E) – корпус супорту правий (чорний) –1 шт.; 5G0 698 221 A – накладка з емблемою “R” – 2 шт.; Супорти конструктивно однакові, основні відмінності:
- можна вибрати супорта з табличками або без;
- у разі купівлі не оригіналу (артикули TRW в дужках), до супортівз отворами необхідно окремо докупити відповідні таблички (воригіналі вони вже йдуть у комплекті з супортом).
2 Напрямна колодок (скоба)
Під гальмівний диск 314х30 мм:
— 7N0 615 125 (BDA1019) – напрямна колодок ліва (незабарвлена) – 1 шт.;
— 7N0 615 126 (BDA1020) – напрямна колодок права (незабарвлена) – 1 шт.
Під гальмівний диск 340х30 мм:
— 3Q0 615 125 (BDA1108) – напрямна колодок ліва (непофарбована) – 1 шт.;
— 3Q0 615 126 (BDA1109) – напрямна колодок права (непофарбована) – 1 шт.;
— 5G0 615 125 A (BDA1184) – напрямна колодок ліва (червона)– 1 шт.;
> — 5G0 615 126 A (BDA1185) – напрямна колодок права (червона) – 1 шт.; 8V0 615 125 B – напрямна колодок ліва (чорна) – 1 шт.;
— 8V0 615 126 B – напрямна колодок права (чорна) – 1шт.; <
Напрямні колодки (скоби) конструктивно однакові (під один і той жегальмівний диск), вибирати – за кольором, який Вам необхідний івідповідає кольору супорта.
< /
3 Диск гальмівний
Диск гальмівний 5QF 615 301 A (314 х 30 мм):
— ATE 24.0130-0220.1;
— TRW DF6695S;
— Otto Zimmermann 600.3242.20.
Диск гальмівний > 5Q0 615 301 G (340 х 30 мм):
— ATE 24.0130-0225.1;
<
— TRW DF6133S;
— Otto Zimmermann 600.3243.20.
Диск гальмівний 5Q0 615 301 C (340 х 30 мм складений зперфорацією).
— 8V0 698 151 C;
— 3C0 698 151 G< /b> ;
— 7N0 698 151 C;
— 5Q0 698 151 G (тільки для гальмівного диска 5Q0 615 301 C від VWGTI CLUBSPORT S. >
— JURid/BENDIX 573418J (йдуть у оригіналі);
— ATE 13.0460-2764.2 (звичайні);
— ATE 13.0470-2764.2 (Ceramic).
- брудозахисний щиток лівий (для MQB) - 1 шт.;
- 5Q0 615 312 F – брудозахисний щиток правий (для MQB) – 1 шт.;
— 1K0 615 311 C – брудозахисний щиток лівий (для PQ35) – 1 шт.;
— 1K0 615 312 C – брудозахисний щиток правий (для PQ35) – 1шт.;
При заміні гальмівної системи з 314 мм на 340 мм, замінабрудозахисного щитка не потрібна.
6 Кріпильні вироби
N 910 849 01 — болт М14х1, 5х55 (для MQB з алюмінієвим кулаком абоалюмінієвих кулаків від VW B6) - 4 шт.; .
Ув'язнення
На закінчення хотілося б подякувати моїм читачам за увагу тапобажати успіху у нелегкому шляху тюнінгу наших автомобілів.
Як завжди, конструктивна критика вітається, пишіть свої відгуки тапропозиції в коментарях.
Оновлено! Як показав безцінний досвід ARSENA, система на 314х30 мм гальмівному диску в принципі встає в 16"колісні диски, але з певними умовами.
Так само, до Вашої уваги, посилання на цікаві статті провстановлення великих гальм від TRW:
OEM Гальма від/для Audi, VW, Seat та Skoda все відразу
Big brake kit MQB
Таких гальм у мене ще не було, 340мм Golf R!
Big Brake Kit MQB
Установка гальм від Golf R MK7 та проведення ТО
Big-brake-kit MQB
Про те, що придумали труси…або заміна передніх гальм на більшпродуктивні< br> До вашої уваги, посилання на цікаві статтіпро встановлення великих гальм від TRW:
OEM Гальма від/для Audi, VW, Seat та Skoda все відразу
> Big brake kit MQB
Таких гальм у мене ще не було, 340мм Golf R! ТО
Big-brake-kit MQB
Про те, що придумали труси…або заміна передніх гальм на більшпродуктивні
"до вашої уваги, посилання на цікаві статті про встановленнявеликих гальм від TRW:
OEM Гальма від/для Audi, VW, Seat та Skoda все відразу
> Big brake kit MQB
Таких гальм у мене ще не було, 340мм Golf R! ТО
Big-brake-kit MQB
Про те, що придумали труси…або заміна передніх гальм на більшпродуктивні
Коментарі18
Шикарний пост! Якщо можете, підкажіть будь ласка. Є Туран на 312 * 25, як диски закінчаться, хочу апнути гальма, але накидати 5 + кг на колесо при переході на 340 * 30 взагалі не хочеться! Ось думаю обійтися 314 * 30 , Великий поршень і маса диска по...
Стаття супер. Ще б інформацію, які супорти гальмують краще. І сила їхнього гальмування
Дякую за впорядковану інформацію
340 диски пішли на кодіаку 84 тис. Сервіс сказав під заміну. Перша заміна колодок була на 60 тис. Поставили оригінал, на 84 наказали міняти і колодки, і диски. Замінили також на оригінал. їзди - не льотчик.
у мене поки стоять рідні після заміни і колодки та диски, пробіг вже 60+ на них. Ну і ведмідь важчий за активію, так що, імхо, норм
Ціна питання? Хоча б мінімум
Доброго дня, підкажіть чим відрізняється ліва 3q0 615 125 від права 3q0 615 126 і як їх відрізнити один від одного?
хороше питання) я не знаю, але є думка, що вони однакові
Не можу знайти взагалі ніяких відмінностей! Але вони то ліва і права!)))
Просто я їх розібрав під фарбування, а потім дізнався, що вони ліва, права, як тепер збирати не знаю де яка))))
імхо, я теж думаю, що різниці немає, в ЕЛСЕ немає жодних вказівок за відмінностями в їх установці. Єдине, я не пам'ятаю, коли я свої розбирав, чи були там відмінності в напрямних пальцях під гумки, я точно не пам'ятаю вже .А напис лита на скобі з тор...
Палець з гумкою повинен зустрічати диск
Виходячи з Вашого опису під фото, я зробив зворотній висновок. То яка напрямна повинна стояти зверху?
З гумкою зверху, піст виправлю, помилився в описі в ньому
володію супербом майже 5 років, щойно дізнався що у мого найбільші 340-ті вже стоять, автору сторінки велике спасибі!Робота зроблена грандіозна! +5
спасибі) vr6 рулить - сила)
Що то я зовсім заплутався. Замовив собі на Октавію а7 передні гальма з Ауді а4 b9. 312*25 (314*25 за каталогами). Гальмівні диски не підійшли діаметром ЦО на ступиці. Ось зараз думаю, а чи встануть суппорти ? Супорт ось такий, його артикул 8W0 615 124.
а навіщо було замовляти диски 314 від ауді і хто обіцяв, що вони стануть на октавію?
