Сьогодні буде продовження (частина 2-а), в якій я хотів би внестинеобхідні уточнення та доповнення до раніше зроблених висновків тависновків.

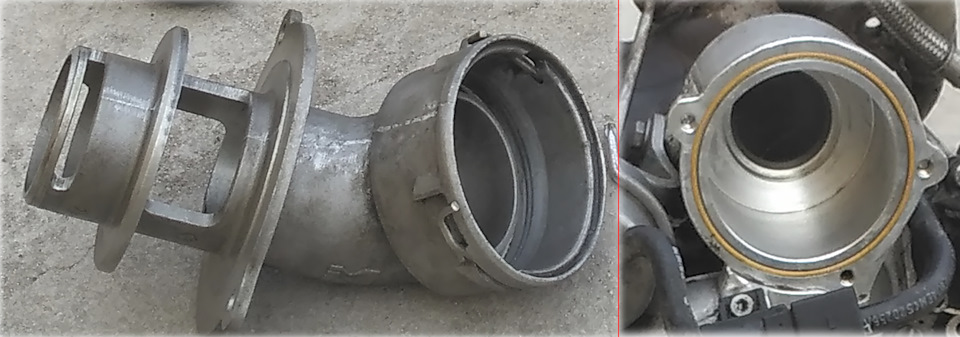

Власне, привід для сумнівів та подальших пошуків мені дала фоткаРомана skodaa5stok, на якій зображено глушник шуму відйого стокове турбіни K03 (див. Рис. 1). Стоковий глушник шумутурбіни К03 (ліворуч) і частина корпусу турбіни К03 (праворуч)
І так, що ми бачимо на Рисунку 1:
< br> - вирізи (вікна) для завихрення потоку зроблені здвох сторін від відбиває диска глушника (згори і знизу);
- довжина циліндричної частини корпусу глушника більше, ніж натурбіні IHI;
- у відповідній частині корпусу турбіни є поглиблення, щовідповідає заниженню на корпусі глушника. Після аналізу конструкціїглушника від турбіни K03, мені стало зрозуміло, що моя перша модельстокове шуму турбіни IHI вимагає уточнення.
Нічого не залишалося, як знову братися за інструмент і зніматиглушник з моєї турбіни IHI 713K.

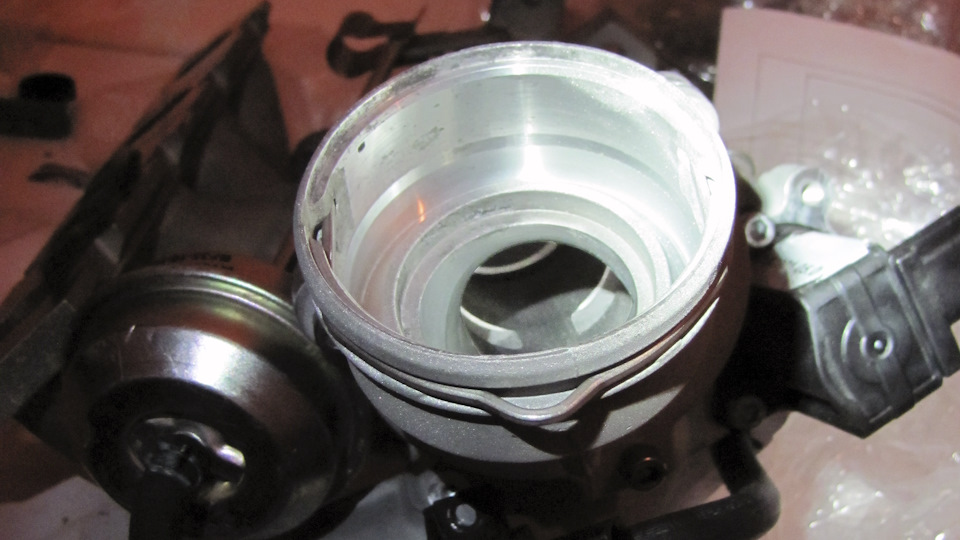

Перед тим розбирати турбіну, я спробував зробити фотографію черезвихідний патрубок, результат - нижче на малюнку 2 - Турбіна IHI713K. Ми, що глушник не дістає до корпусу турбіни і утворюєкільцевий зазор, що виконує ту ж функцію, що і на турбіні К03. Відсебе - раніше, коли я вперше розбирав свою турбіну IHI і робиввиміри, я звернув увагу, що довжина корпусу глушника становить 45мм, а глибина частини корпусу турбіни у відповідь – 51 мм, однак, яне віддав цьому значення, і як виявилося даремно. Нижче – кількафоток з розміру турбіни IHI 713K та її штатного глушника шуму.

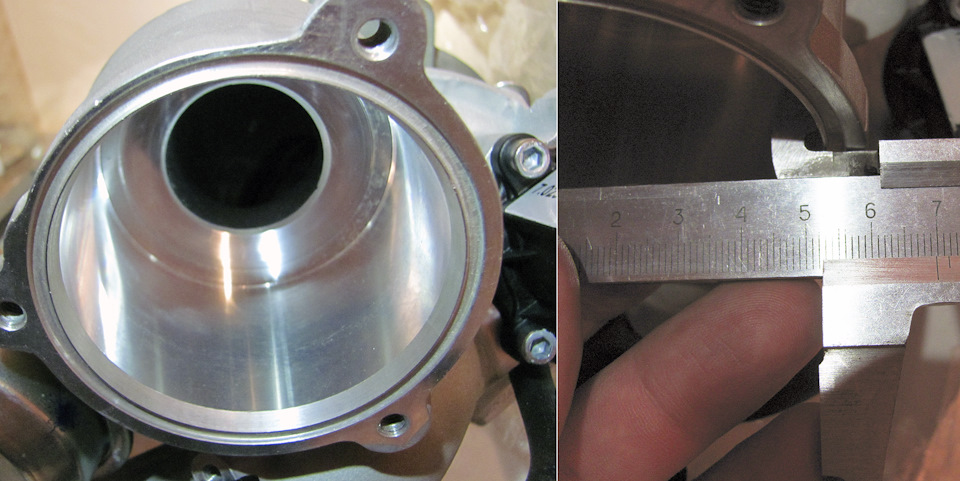

Малюнок 3 – Турбіна IHI 713K

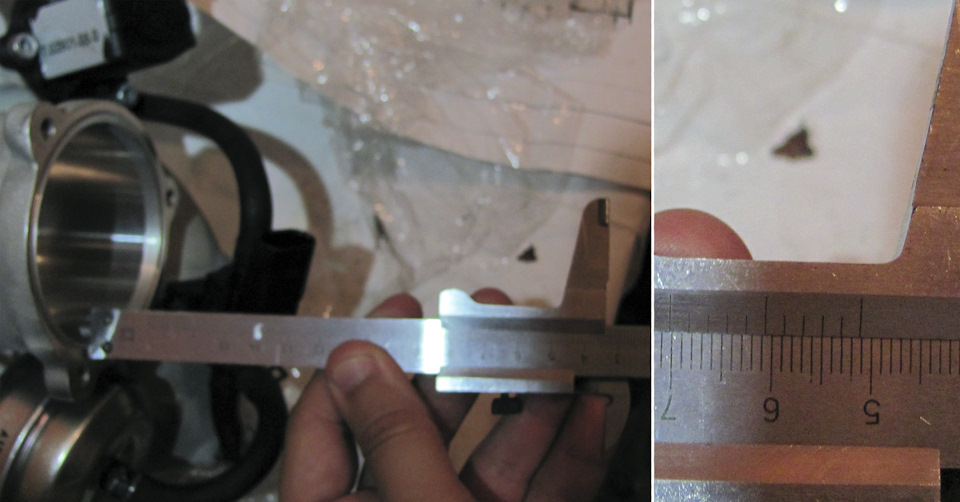

Малюнок 4 – Турбіна IHI 713K

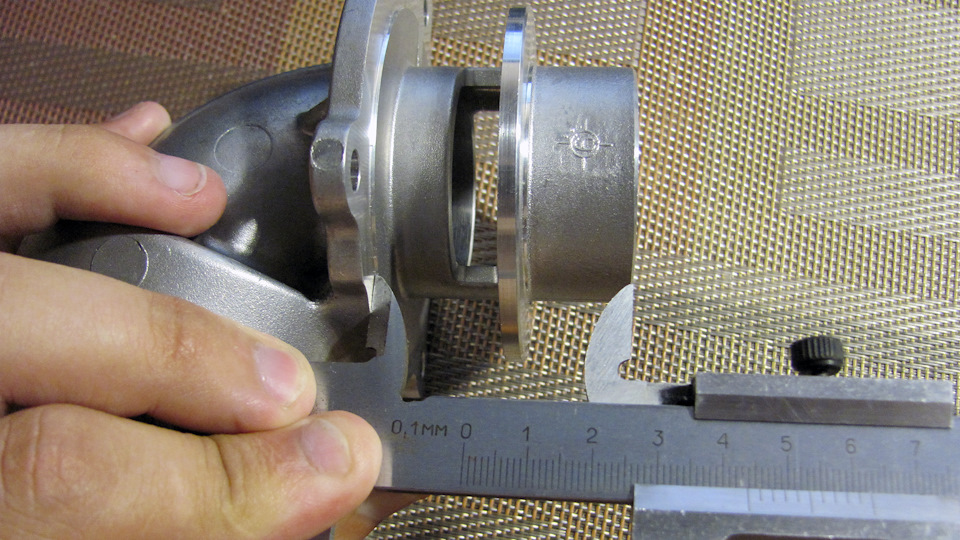

Малюнок 5 – Глушник шуму турбіни IHI 713K
Малюнок 6 – Глушник шуму турбіни IHI 713K
Малюнок 7 – Глушник шуму турбіни IHI 713K
Після всіх обмірів — глушник, я вніс усі зміни до розрахунковоїмоделі і вона набула закінченого вигляду (див. Рис.9)
Малюнок 9 – Допрацьований ескіз штатного глушника шуму IHI
Від себе – дивлячись на ескіз штатного глушника шуму турбіни IHIстає зрозуміло, чому диск, що відбиває, на ньому не має зазору зкорпусом турбіни, і чому на красивих картинках APR стрілки потокунамальовані саме такого виду.
Тепер після всіх доробок розрахункової моделі глушника шуму, можемойти далі. Нагадаю, що всі вихідні дані аналогічні прийнятим ранішев 1- й частини статті:- робоче середовище - азот; - масова витрата- 250 гр/с (0, 25 кг/с);
— тиск навколишнього середовища – атмосферний (101325 Па);
— температура навколишнього середовища – 20 оС (293 К);
— матеріал стінки – алюміній з шорсткістю поверхні 10 мкм. Нижче -результати розрахунків. Малюнок 10 - Градієнт швидкості робочогосередовища
Малюнок 11 - Градієнт тиску робочого середовища
Малюнок 12 – Рух робочого середовища
Малюнок 13 – Чисельні значення робочого середовища навході/виході
Готове рішення щодо доробки глушника шуму турбіни IHI 713K
Цікавий варіант знайшов Євген astank0v У своєму записіВжух — готове рішення від китайських друзів.
Малюнок 14 – Глушник шуму з aliexpress. Малюнок 15 – Глушник шуму зaliexpress. Як видно на фото, китайські друзі врахували все, щохотілося б:— прибрали вирізи на циліндричній частині корпусуглушника і подовжили його;
— додали в торці корпусу глушника ущільнювальне кільце;
— зовнішня частина патрубка відповідає швидкісному затискномуроз'єму. > Від себе – сподіваюся, ми колись побачимо логи відastank0v З результатами до та після встановленнямодифікованого глушника шуму турбіни IHI
< Висновок та висновки Хочу відразу звернути Вашу увагу, щорезультати розрахунків глушника з 1-ї частини статті не коректні., я їх вирішив залишити просто для інформації.
Порівнювати ж ми будемо результати між варіантом штатного глушниказ даного запису і другого варіанту (APR, REVO, Китай) з 1 й частинистатті. Отже, чисельні величини:
3565 Па (35, 65 мбар), Рис. 13 частина 2-я;
— варіант допрацьованого глушника шуму (APR, REVO, Китай) – втратитиску на ділянці 694 Па (6, 94 мбар), Мал. 11 частина1-а;
- варіант без глушника шуму (варіант 3 з 1-ї частини) - втратитиску на ділянці 7400 Па (74 мбар), Мал. 16 частина 1-а.
Різниця між стоковим варіантом глушника і доопрацьованим варіантомвід APR/REVO/Китай у втрати тиску на ділянці становитиме35, 65< /мбар – 6, 94 мбар = 28, 71 мбар (при витраті робочогосередовища 250 гр/с).
>
Для прикладу пропоную оцінити загальну різницю в приростіпродуктивності турбіни.
Наприклад, візьмемо тиск надування турбіни 2100 мбар (абс.).Заміна глушника на тюнінг варіанти дозволить отримати (за іншихрівних умов) 2100 мбар (абс.) + 29 мбар = 2129 мбар (абс.), що у відсотках становитиме приріст 2100/2129 =0, 99 або 1, 1%.
Якщо оцінити приріст у 1, 1% до витрати повітря, то отримаємо250 гр/с * 0, 011 = 2, 75 або приблизно 3гр/с. DuncanMclaud Написав, що отримав приріст відзаміни глушника шуму турбіни IS в 16-20 кг/год або приблизно4 гр/с, що майже повністю відповідає нашим теоретичнимрозрахункам.
Про зміну рівня шуму при заміні глушника турбіни я докладно писатине буду, все є в розрахунках та відгуках користувачів наMegaDriver, тим більше на кінські сили він ніяк не впливає.
А на цьому, як кажуть, дозвольте відкланятися і залишити Вас здумками, на що витратити свої «зайві» 100-150 доларів.
>
Дякую всім за увагу і як завжди, конструктивна критика, зауваженнята пропозиції у справі вітаються, пишіть свої відгуки вкоментарях.
