Які відмінності блоку циліндрів 1Z від AFN (1,9 TDI)?
Привіт хлопці, справа в тому що вирішив купити собі двигун-донор ізібрати з двох один, тому що на моєму 1Z циліндри вже булирозточені до 80 мм і вже вироблення перевищило допуски та компресіямаксимум 24-25 в циліндрах навіть з новими кільцями і повністювідреставрованою ГБЦ А тому що 80 мм діаметр це вже граничнийремонтний розмір — далі точити вже нічого, тільки заміна блоку абоперегильзовка.Так ось купив я двигун -донор, але AFN (з пасатуБ5)!

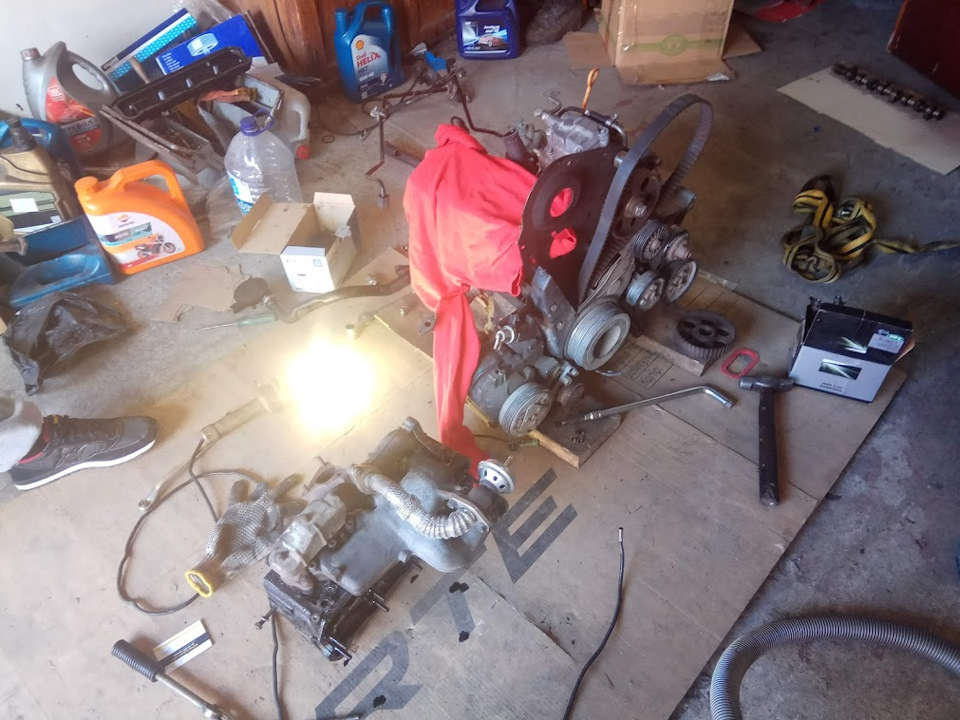

розібрав його повністю до гвинтика, якщо не звертати увагу на іншерозташування навісного на ньому, то начебто ідентичний повністюмоєму блок.
Але таки помітив одну відмінність — усередині блоку є форсункидодаткової подачі масла під циліндри і вони відрізняються відфорсунок 1Z, як формою, так і методом вкручування.
Тепер ось думаю чи є ще якісь відмінності в блоках які можуть недати мені поєднати в єдине 1Z і AFN.Насамперед це стосуєтьсякріплень навісного, тому що майже все залишиться від мого 1Z.
Може хто вже проводив таку процедуру схрещування?
Поки знайдені відмінності:
— інші форсунки доп.Подачі олії під поршні
— кріплення помпи інакше, але переробка можлива, або встановленнятаки AFN- новської помпи, гуру, натягувача ременя генератора ісамого генератора (поки ще не знаю чи гена з 1Z стає таке такекріплення, чи потрібно ставити саме від AFN)
— далі в процесі з'ясування…

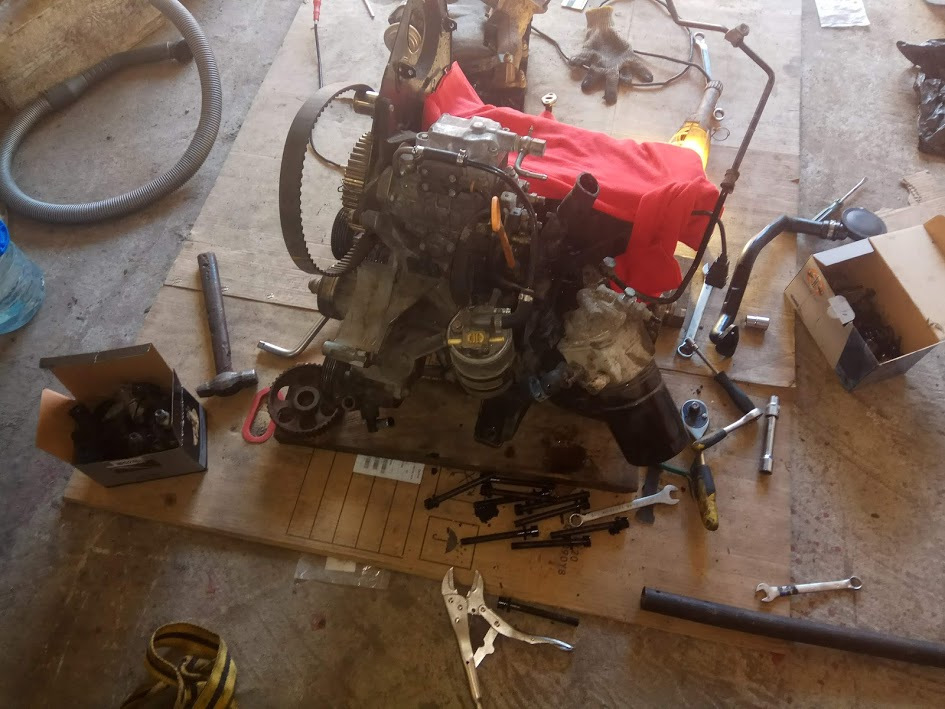

< /Тут видно відмінність впускного і випускного колекторів (двигз пасату Б5)
Коментарі20
Повністю не впевнений але ніби як з блоку Ауді 80 помпа не підходить на блок від б5 кузовів. Відлив не співпадає. Принаймні у мене таке було.
Ти абсолютно правильно помітив, відливи під помпу не збігаються
Бле ... Тоді напевно я буду змушений ставити помпу з генератором і гуром від afn ... Дуже сподіваюся вони ні в що не упруться ...
Я коли ставив мотор afn, зрізав відлив і поставив помпу на три болти, але у мене не було інших варіантів, якщо у тебе є рідне навісне то можна прикинути його, думаю підійде
є в принципі все навісне від AFN з боку помпи крім генератора, генератор 1Z свій, але я поки хз або він такий же. Ну і поки хвилює або не буде ця конструкція заважати, наприклад, моєму радіатору. Але начебто не повинна .
а як саме зрізав і де саме цей відлив? Звіту якогось, або фото немає?
ем ... Сподіваюся дуже у мене таки вийде. Візуально не помітив ніяких відмінностей по пам'яті. Отвір діаметром такий же, 4 отвори на притягування помпи до блокухворі теж як і на 1z, але ти мене все-таки насторожив!.. Але до речі, мені так сподобалося...
Звіту і фото немає, якщо дивитися на блок з боку помпи цей відлив буде зліва внизу
Тоді я думаю краще ставити навісну від АФН. Валяється в гаражі мотор від б5 кузова. Там на ньому йде зовсім інша помпа і від А 80 не поставити потрібно відплив спилювати. У мене цей мотор стояв на моїй поки не застукав. Але там був дикий колгосп. Пом...
та напевно таки залишатиму всі АФН-новські примочки, сподіваюся тільки генератор стане туди 1Z-тний, тому що цей двигун без гени взяв
Ось тільки з гаража прийшов, порядок наводив за одне на блок від б5 прикинув помпу від б4.На крайняк якщо що не піде з навісним АФН відпилеш один виступ на блоці. ходити.Помпу свою прикинеш відразу побачиш що пиляти.
Дякую за слідчий експеримент! )Добре хоч у цій справі є таки варіант Б.
фланець з бензинки під два датчики не підійде, у нього інший кут нахилу під нижній патрубок, він просто не налізе Можна підібрати під два датчики з гольфу, він у мене лежить теж, але я зупинився на першому варіанті два фланці по одному датчику .Нещод...
свічки в патрубок який йде на грубку? Це як? Адже той що в жопці двс (а точніше гбц) і йде на грубку
може я не зовсім зрозумів у чому питання тоді. А в чому власне проблема тоді розкажи, що знаю підкажу.
у мене є фланець який прикручується ззаду головки і в ньому замість сірого дтож стирчать свічки розжарення. Якщо ставити його - потрібно перенести в інше місце цей датчик, і це тільки бічний фланець, де вже є синій ДТОЖ
ось. тому тобі треба зробити як і я. І начебто на заводі робилося так само. саме на 1.9 тді 1Z.купуєш пластиковий фланець для жопки під сірий ДТОЖ. Там де синій ДТОЖ залишаєш свій. А свічки ставиш на патрубок пічки у розріз. Так було і на заводі (якщ...
ЩО фланець зі свічками бовтається висить з двох сторін на патрубках?
у тебе свічки є? Є їх фото? як у мене я можу зробити фото завтра. свічки стоять у патрубку.
ось мій фланець зі свічками
