Я вже описував в частині 1) що хочу виготовити контролер ДХО і АГ зкитайських модулів і реле і я це зробив нарешті))
Контролер без доробки модуля таймера дозволяє виставити затримкувключення ДХО від 1 до 10 секунд. Але якщо замінити конденсатор намодулі на більшу ємність то можна збільшити затримку включення аждо декількох хвилин. Я залишив все без змін і виставив затримку 10секунд.
Також контролер дозволяє відрегулювати небхідну силу струму (ампери) і напругу (вольти) які потрібні для різних ДХО і АГ.
Все зібрано в невеличкому корпусі із можливістю заміни кожногоелемента окремо в разі поломки. Всі проводи заведені в коробочку ізахищені від пилу і можливо вологи (я не тестував це) за допомогоютак званих вібраційних шайб які стоять в CD, DVD ROM-ах і гасятьвібрації. Я принципово не хотів герметизувати проводи на термоклейбо вразі ремонту то все треба відколупувати тай не надійно той клейтримається на гнучких з'єднаннях. Проводи через ці "шайби" заходятьдосить щільно. Єдине де використав термоклей так це кріплення платиз клемами в коробочці і плати з реле.

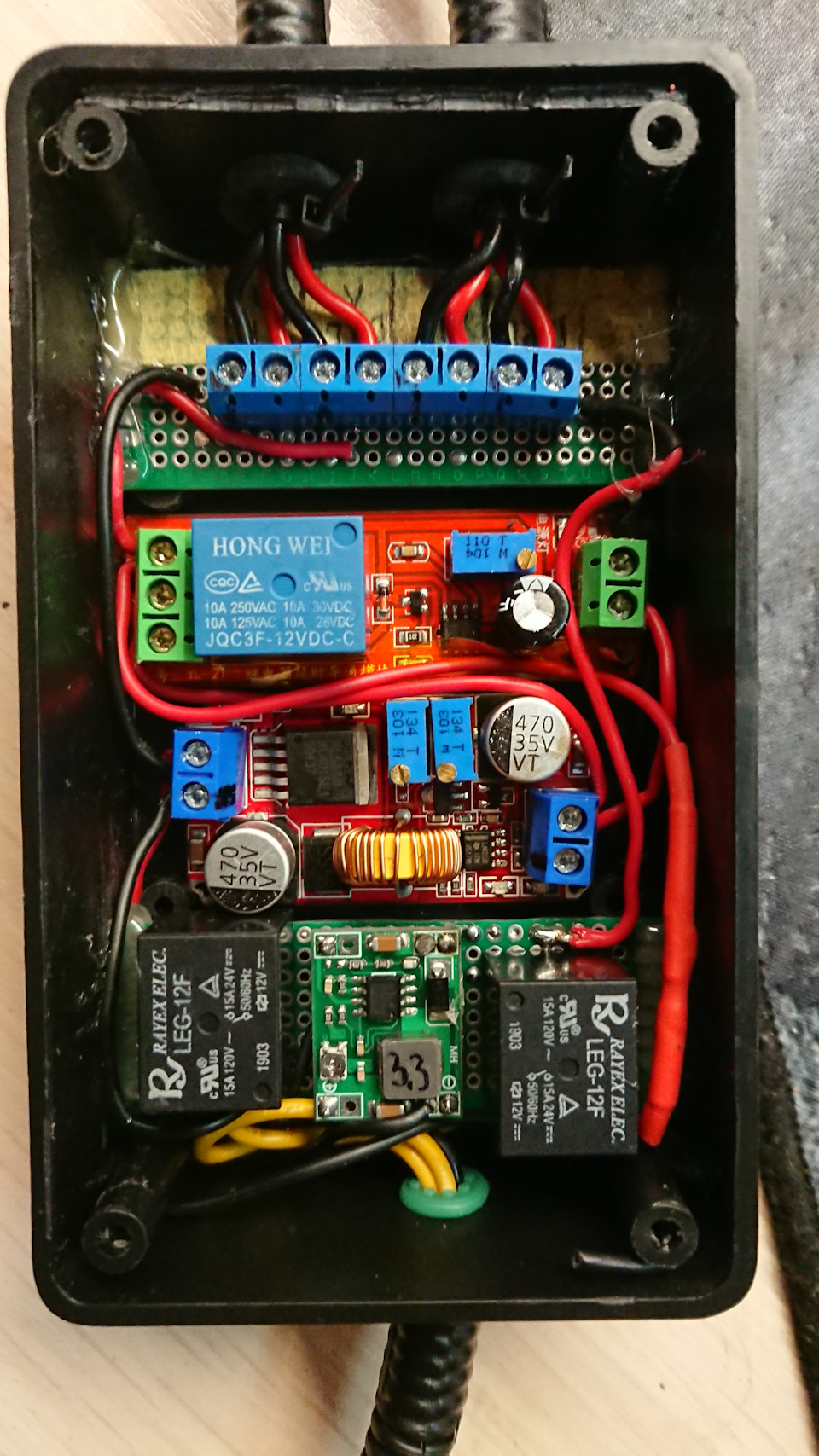

Готовий контролер
Схема та сама тільки внесені зміни завдяки порадіHooligan1685. Всі "-" які "заходять" в стабілізатори-виходять з них.

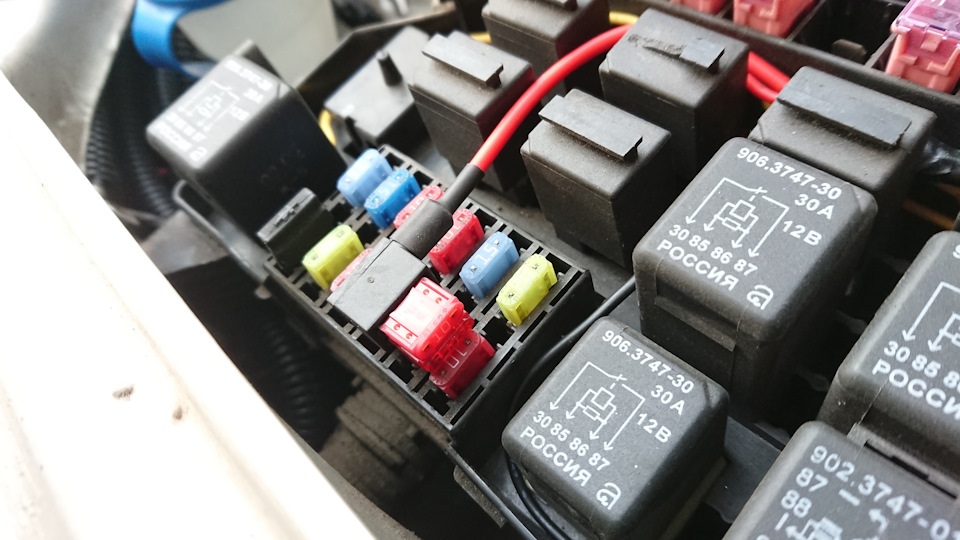

Для під'єднання "+" який появляється після включення ближньогосвітла (червоний провід), використав спеціальний кабель із двомазапобіжниками, одни з яких штатний а інший на контролер. Підключавв роз'єм F18, так як методом перевірки, там з'являється "+" післявключення ближнього. Можна було обійтися без перевірки бо згідносхеми блоку запожник F18 це ближє світло передньої правоїфари)))
Кабель із запобіжниками

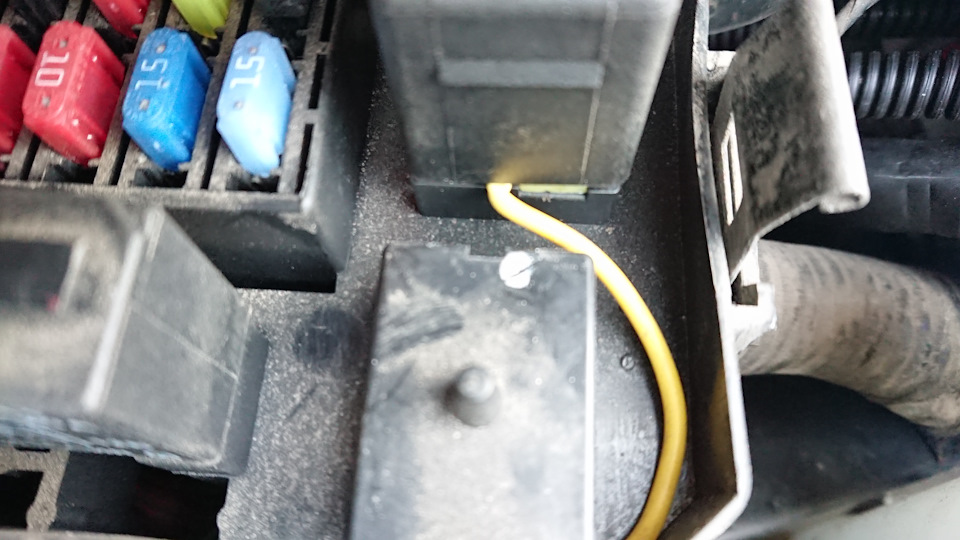

+12В після замка запалювання (жовтий провід) я взяв із релебензонасоса

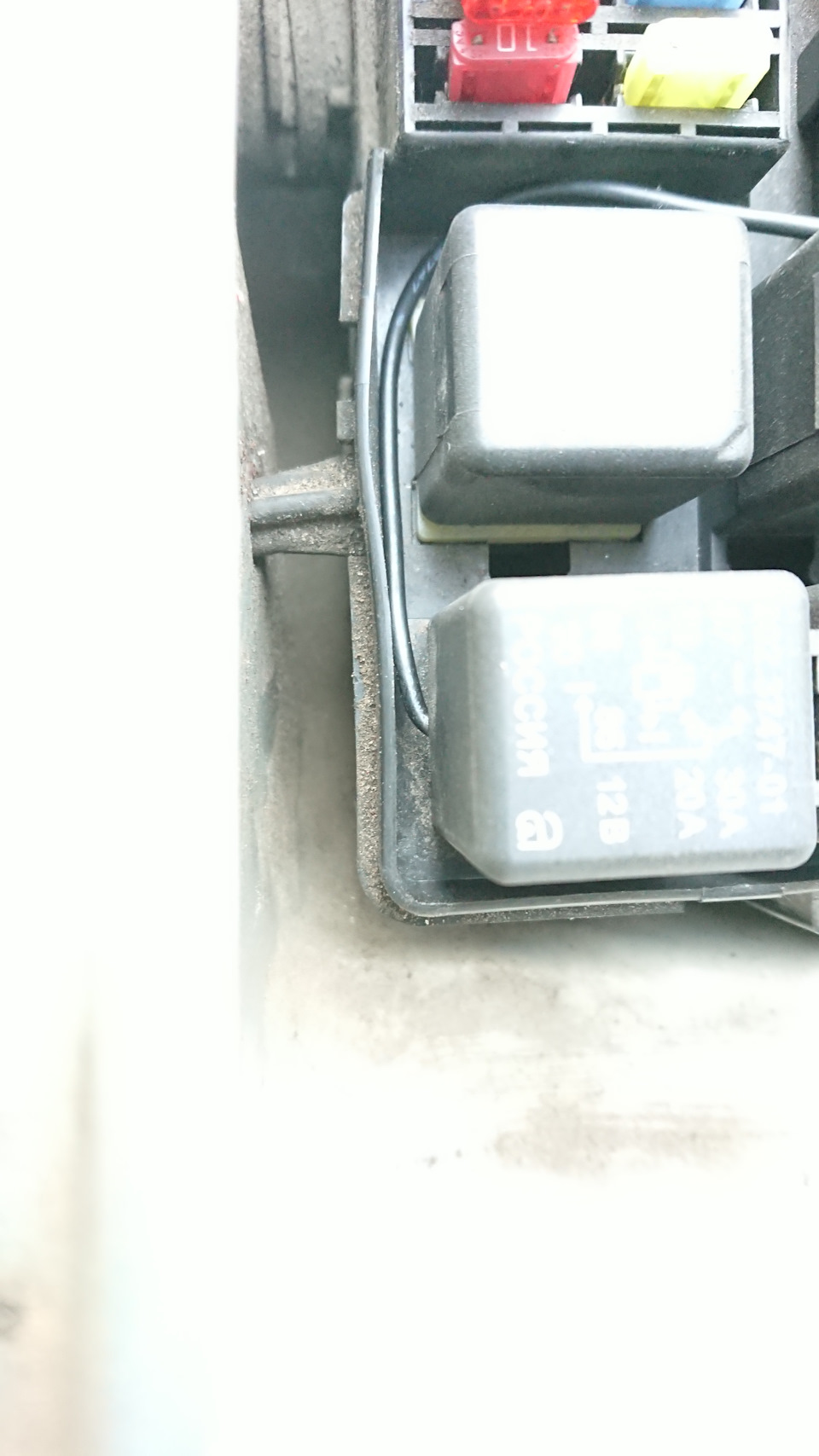

"-" від реле обігріву заднього скла. Хоча "-" можна взяти будь де —де буде зручно.

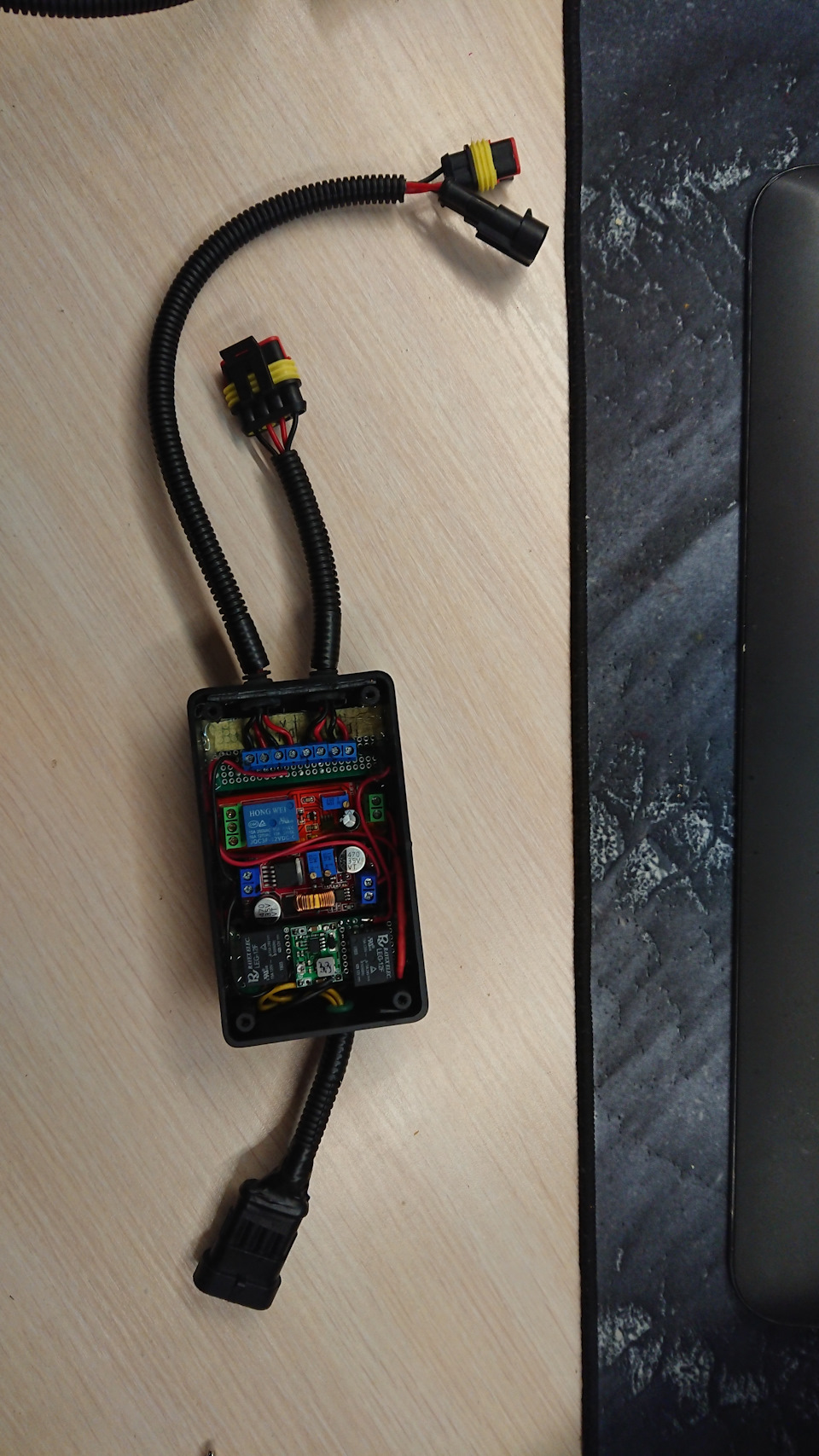

Для з'єднання контролера з ДХО і АГ використав гермо роз'єми якікупив на Аліекспресі. Всі проводи (ксенон і на ДХО) на праву фарузаховав в гофротрубу і пропустив по верху радіатора.
Запчасти на фото:MIC408Сам контролер захований під блок запобіжників і його не видно) Весьплюс даного контролера в тому, що його можна безпроблемно знятиразом з проводкою і повернути все до заводського рішення.
Запчасти на фото:906374730Єдине чого немає на авто, так це самих ДХО з бігаючим поворотом боті, які я замовив ще три місяці тому, не приїхали з Китаю. Добре щохоч гроші повернули)). Треба замовити ще раз, тому далі буде)
Якщо виникли питання або рекомендації то пишіть — буду радийвідповісти і дослухатись.
