В даному записі я покажу, як я встановив кнопку відкриваннябагажника замість замка.
Все почалося із схеми. Із самого початку я будував схему підсенсорну кнопку і сенсор руху (щоб відкривати ногою багажник) але впроцесі я відмовився від цієї ідеї з сенсорами — бо це не надійно ігеморойно))
В салоні мало бути так як на відео. Сенсорні кнопки відкриваннябагажника і люка бензобака, але щось пішло не так…))
Схема побудована навколо двох реле:4х і 5ти контактного.

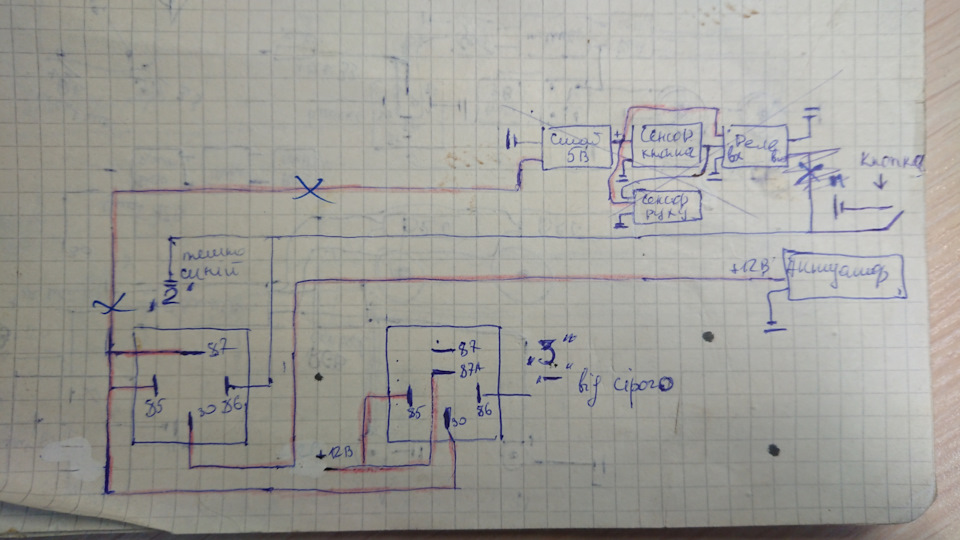

Схема
На схемі під номером "2" канал (провід) від сигналки який можназапрограмувати для відкривання багажника з пульта сигнлки.
Під номером "3" канал (провід) від сигналки який після постановкиавто на охорону з'єднує контакт 86 реле з масою і відповідно релеперериває контакт 87А-30 і тим самим стає неможливо відкритибагажник через кнопку, коли авто поставлено на сигналізацію.
Актуатор закріплений внизу, на кузові, біля самого замка а не накришці багажника. Правда прийшлось помучитись із закріпленням цьогоактуатора але в мене все вийшло.
Плюсовий провід для актуатора і мінусовий провід після кнопки, протягнув через весь салон до щитка запобіжників біля лівої ногиводія.
Масу на кнопку взяв в тому самому місці де береться маса на замкубагажника в кришці. Вона (маса), якщо не помиляюся, йде на підсвіткусалону і багажника.

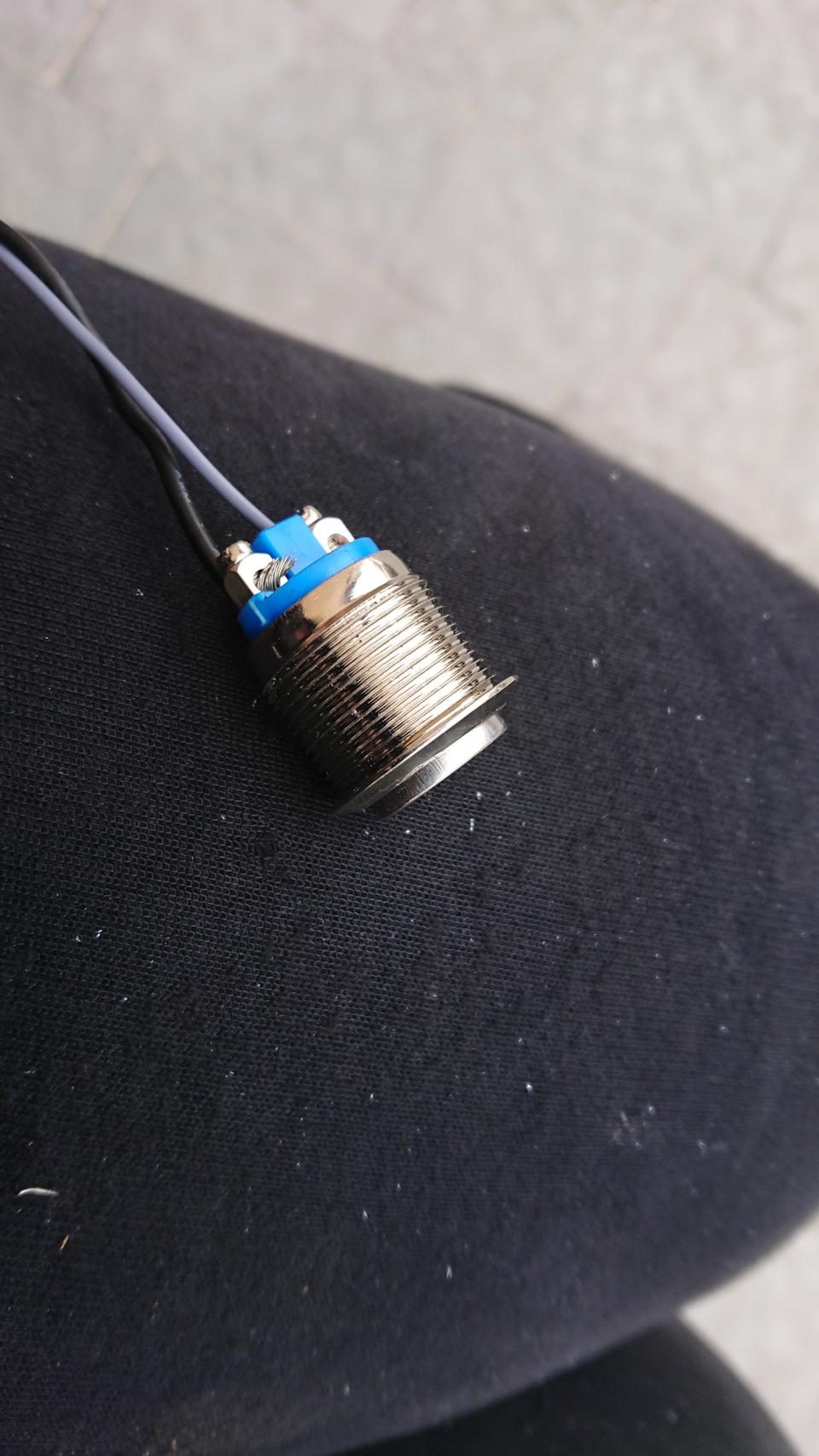

Сама кнопка була купена на Алі. Діаметр кнопки 19мм. Я спеціалновибрав кнопку з діаметром 19мм так як по поредніх замірах вонаідеально стає в корпус замка із мінімальним допилюванням.

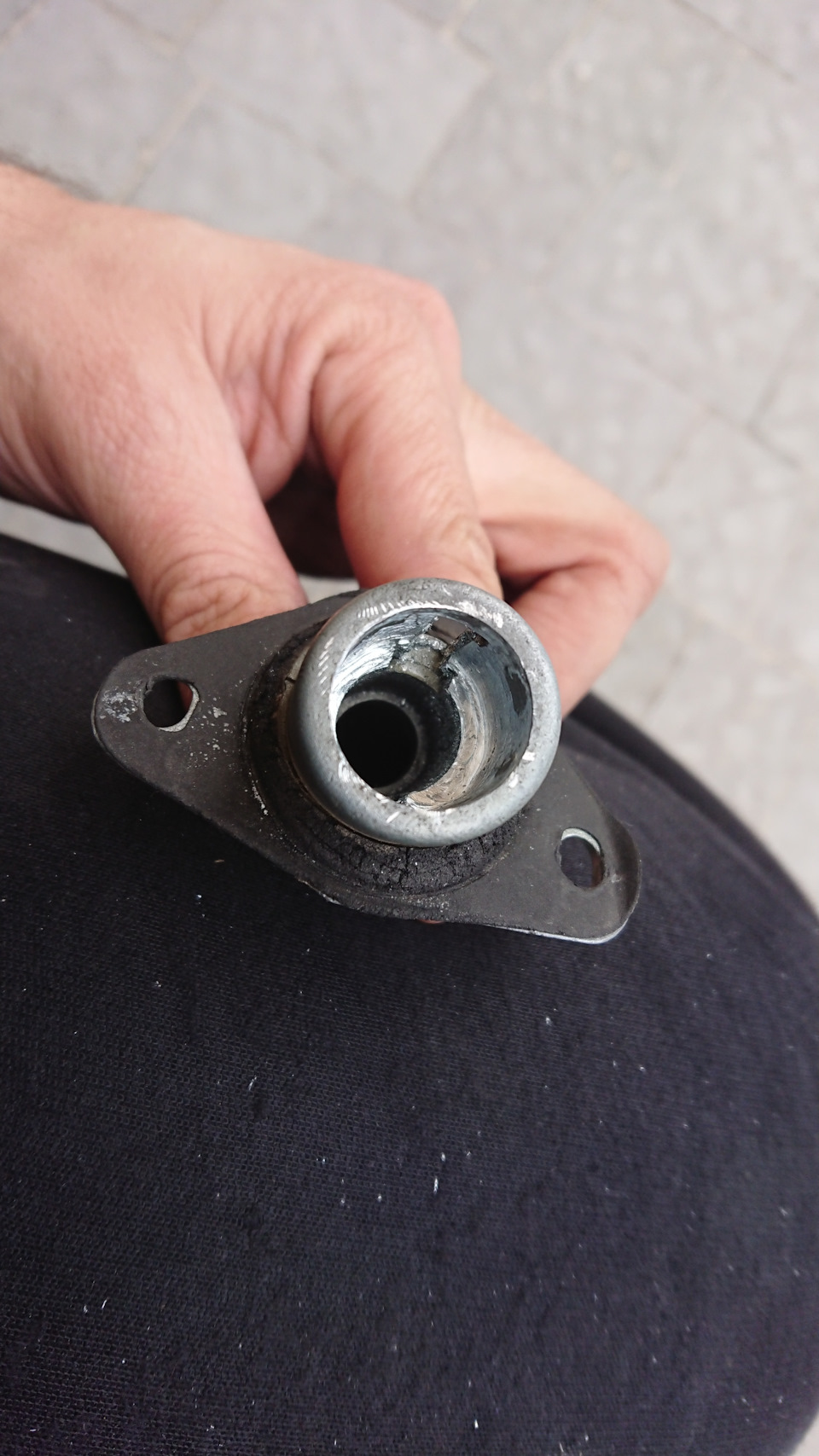

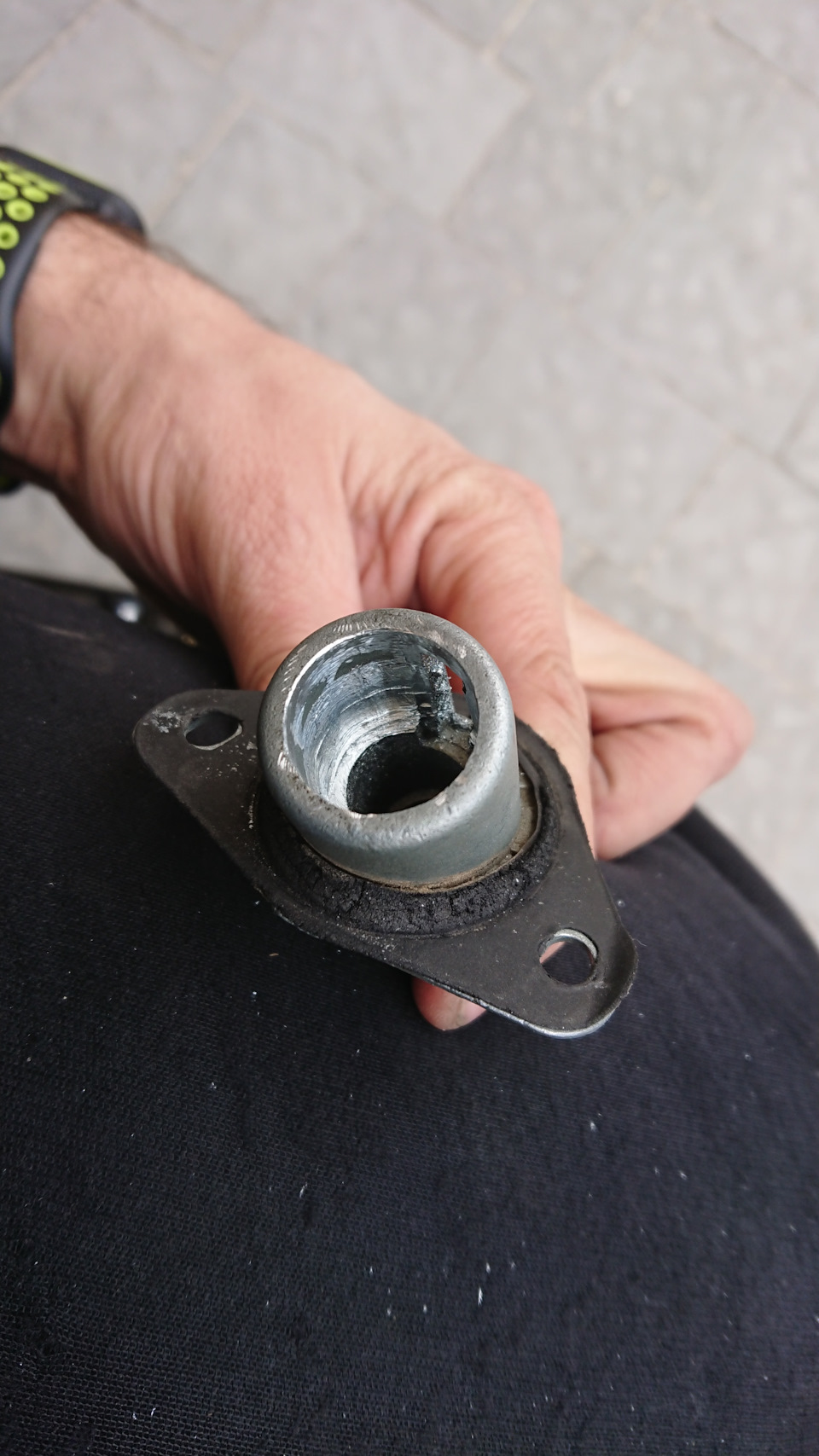

Замок був розірбраний і за допомогою бормашинки і твердосплавноїфрези прибрано лишні шари металу, і підігнати цей отвір під діаметр19мм.
Також я хотів поставити кусок тонкої гуми щоб кнопка не блистіла насонці, зливалася з ручкою і була хоть якийсь захист від води.
Але як виявилося в процесі, гума тиснула на кнопку і вона постінобула замкнута на масу, тому від гуми відмовився.
Далі все зібрав докупи, підключив. Все працює, я задоволений. Сталодуже зручно і не потрібно бігати щоразу в салон і тягнутии за ручкувідкривання багажника.

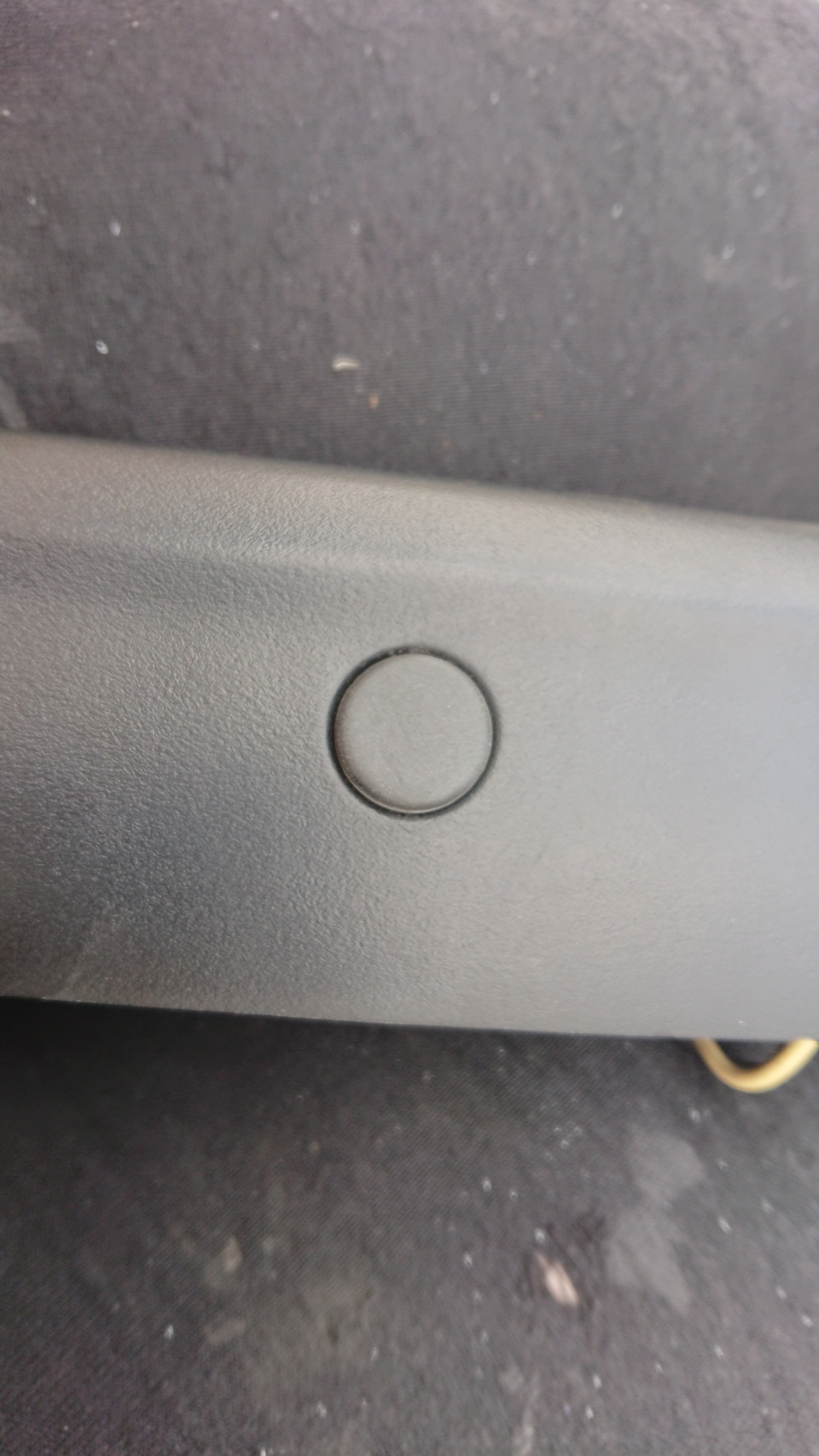

Результат на відео.
