БК RED1982 - колгоспне виконання БК. Установка нормального датчика ОЖ

Вирішив встановити собі бортовий комп’ютер на місце годинника.
Вибирав між ABC v2.4 І БК RED1982 і нажаль вибрав останній (причому відмовився купувати колгоспне «кріплення» датчика ОЖ бо є ідеяяк зробити краще). Чому нажаль? Про це нижче.
Далі буде довгопост і трішки фото, тому якщо комусь ліньки читатито ось кінцевий висновок:
Я б більше цю колгоспну «подєлку» ніколи в житті не купив би!

А тепер продовжимо… Я довго не міг зібратися щоб написати цей записв БЖ але все таки зміг.

Почнемо з мінусів:
1. Найголовніший мінус це колгоспне м’яко кажучи виконання корпуса, величезні зазори між панеллю і корпусом по всіх сторонах, не якісийдрук корпуса, шліфування і т.Д.
2. Закріплення плати БК до корпуса і закріплення деяких електроннихкомпонентів за допомогою термосоплів (термоклею) що вважаю щебільшим колгоспом і «подєлкою».
3. Неможливість відредагувати прошивку щоб підняти стандартнутемпературу включення кондиціонера а також тип відображення показівна екрані. Мені допустимо на першому екрані, коли авто рухається, не потрібно знати температуру за бортом а потрібно, щобвідображалася температура ОЖ або годинник.
4. Частота оновлення показів температури датчиків становить аж 30секунд (про що ніде не написано). Це не дуже зручно так як приборкареагує швидше ніж цей БК. Скоріш за все це пов’язано із тим, що ценеобхідно для роботи так званого «клімат контролю» бо по іншому цереалізувати в "автора" не вийшло))))
5. Перед покупкою я запитував продавця чи на екрані видно «засвіти»і так звані білі «прямокутники» там, де не відображаються символи вданий момент. Продавець сказав що немає ніяких засвітів.
6. Купа інших дрібниць які на роботу не впливають але показуютьвідношення автора до своєї роботи:десь ізолента намотана, десьтермоусадка та ще й усаджена чи то сірником чи то запальничкою — зтаким чорним нагаром)) Всі датчики з’єднані в один провід, що дужене зручно при монтажі, хоча на платі є розводка на 3 роз’єми підкожен датчик окремо але гніздо розпаяне тільки одне. Чому такзроблено мені не відомо.
7. Дивна інструкція по монтажу — роздрукована як небудь, на 4хлистках з однієї сторони, навіть нічим не скріплена. Інструкціюможна було вмістити на 2 листки з обох сторін друкуючи її«буклетом». Я пропонував автору, що я відредагую інструкціюбезкоштовно – він відмовився.

Плюси:
1. Більш менш точно показує параметри після калібрування.
2. Автор мені допомагав в переписці консультаціями по підключеннюбо інструкція…

Основний
З самого початку я вирішив що не хочу і не буду різати штатнупроводку автомобіля ( тобто обрізати проводи повністю) – не люблю яце робити, бо потім якщо хтось після мене захоче повернутися достоку то буде геморой. Врізатися в проводку (зачищати ізоляцію)приходиться бо без цього ніяк.

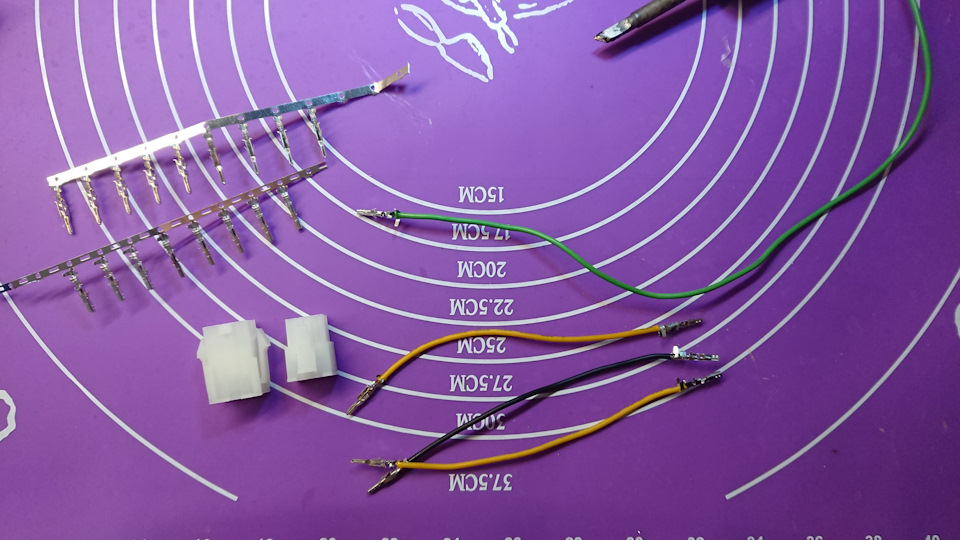

Було куплено роз’єми Mini-Fit MF-6M (KLS1-4.20-2X03-FH), MF-6F(KLS1-4.20-2X03-MH) а також контакти MF-**M (KLS1-4.20-MT), MF-**F(KLS1-4.20-FT). Собівартість всього – 10 грн. За 20 хв буввиготовлений адаптер, який дозволяє не різати проводку а простоодразу підключити БК, один провід для управління «кліматом» і двапроводи на швидкість і форсунки відповідно.

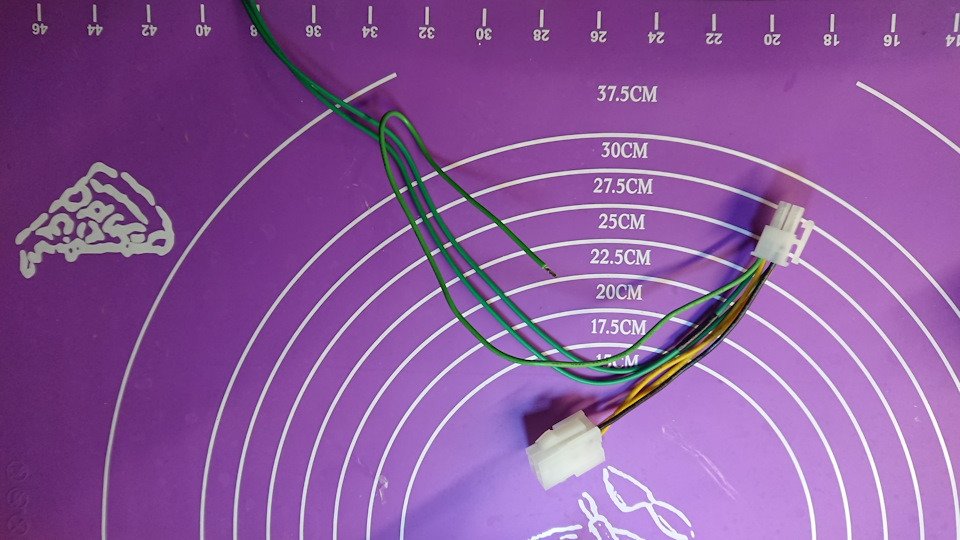

Адаптер за 10 грн

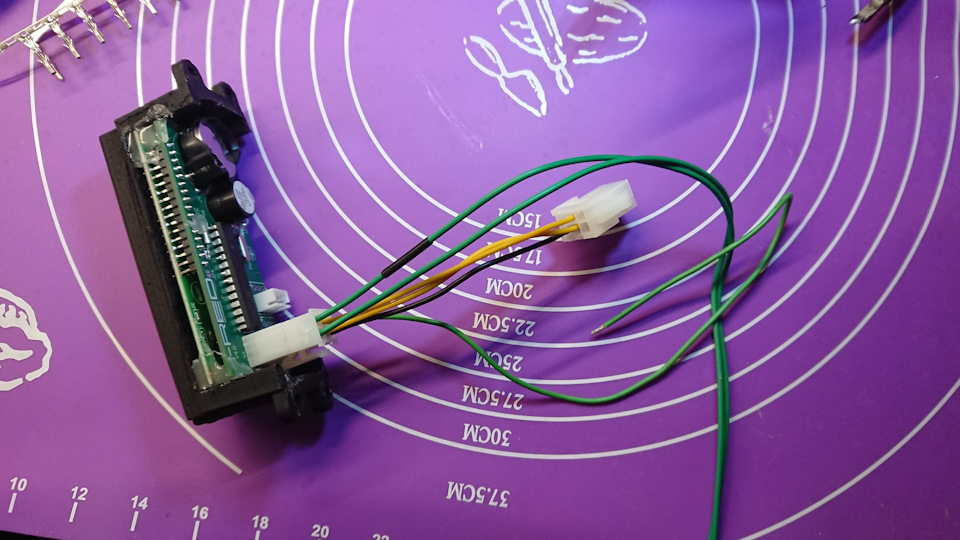

Підключений до БК

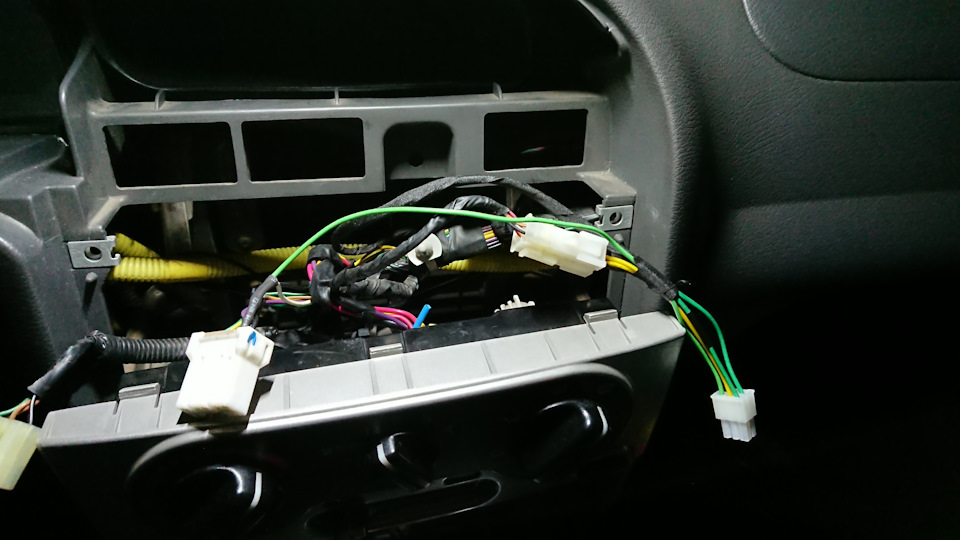

Так виглядає підключений адаптер

Я пропонував авторові щоб він виготовив такий дешевий перехідник, який значно полегшує процес підключення, і додавав його в комплект.Загальна вартість збільшиться зовсім трішки але зручності дляклієнта додасть суттєво. Автор сказав що «и так сойдёт», навіщозаморочуватись)

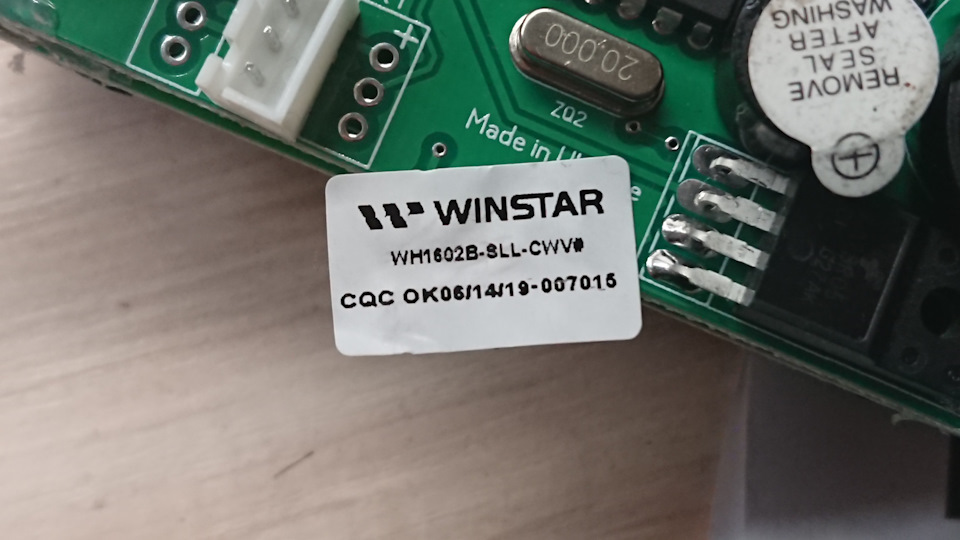

Дисплей в БК використовується Winstar WH1602B-SLL-CWV якийвиготовляється по технології VATN і має не дуже добру читаємість насонці і так звані «засвіти» в тих місцях де не відображаютьсясимволи в даний момент.

Звичайно що за такі гроші, а це майже 1100 грн хотілося щоб бувOLED дисплей який немає таких «болячок» і має як мінімум в 10 разівбільшу контрастність.

При монтажі я стикнувся з тим що корпус зроблений дуже погано –великі «зазори» між рамкою автомобіля і корпусом, лицьова панелькорпуса вся в раковинах від неякісого 3D друку, плата і деякіелементи закріплені на термоклей як небудь на швидку руку. Взагальному склалося враження що БК «збирався на колінах» в якомуськолгоспі п’яним майстром а корпус друкувався на найдешевшому 3Dпринтері із «найгіршою» якістю друку. Невже неможна булонадрукувати якісно? Нехай буде на 50-100 грн дорожче але якісно, красиво і без диких зазорів.

Так виглядав годинник
А так БК
Колгоспні термосоплі (термоклей) — шедевральне кріплення плати БК вкінці 2019 року)

Є різниця по зазорах, правда?

Я на ці недоліки вказав авторові і навіть фото скинув. Автор сказавщо скоро буде нова партія корпусів і він мені БЕЗКОШТОВНОвідправить інший новий корпус. В результаті, я заплатив за доставкукорпуса 50 грн і отримав ще гірший і страшніший корпус ніжпопередній, та ще й до того тріснутий.
Звернувся до автора з цим, на що він відповів що таке буває))))заклей суперклеєм цю тріщину і все буде добре))).

Щоб не бути голослівним то спеціально сфоткав "новий" корпус щобпоказати що було мені відправлено на заміну старого

Нажаль фото не передає всієї "ущербності" цього корпусу і йогоколгоспного виконання

Таке відношення мене просто «вбило». Я був готовий заплатити занормальний корпус але як потім зрозумів НОРМАЛЬНИХ КОРПУСІВ ВАВТОРА НЕМАЄ. І повірте, я знаю що можна надрукувати нормальнийякісний корпус і маю з чим порівняти бо маю деталі надруковані якна дешевому принтері з мінімальною якістю друку і ціною 0, 06-0, 08USD за грам пластику так і 0, 2-0.3 USD за грам і різниця в якостідуже помітна.
З корпусом змирився і встановив все таки такий як був юо самомурозробляти модель нормального корпуса просто немаю часу.
Просто дивно, що за чотири роки (якщо не помиляюся), від коли цейБК появився в продажу, його автор не зміг виготовити нормальнийкорпус беручи до уваги наявність технологій які присутні на даниймомент.

Напевно

Також вирішив встановити нормальний датчик ОЖ, який буде показувативірну температуру ОЖ а не погоду на марсі без всяких утеплювачів, термопасти хомутів і т.Д.
Був придбаний датчик DS18B20 в нержавіючому корпусі за 6, 5 USD зрізьбою G 1/2” ( різьба трубна циліндрична якщо не помиляюся), трійник і два штуцери – один на 18 а інший на 20 мм якщо непомиляюся. На різьбах було намотано фум стрічку і всі деталі булискручені. Далі цей датчик я встановив в розріз труби яка йде наредуктор ГБО і потім до радіатора салону. Провід датчика помістив вгофротрубу для захисту від перетирань в результаті вібрації.

Комплектуючі і датчик DS18B20 із різьбою
Датчик вкручений в трійник
Датчик підключений до системи охолодження

При прокладанні проводу датчика ОЖ через боковий технічний отвір влівому крилі мені не вистачило довжини цього проводу але я все однозбирався ставити інший датчик, але для тих хто все таки купить цю«подєлку» майте на увазі.

От і вся довжина проводу датчика ОЖ

Пройшов 3 етапи калібрування використовуючи «інструкцію» і розхідгазу показує +- вірно.
БК був встановлений 25 грудня 2019 року і на сьогоднішній день, аце вже 19 квітня 2020 року все працює, датчик ОЖ і конструкція непротікає, температура ОЖ показується вірно хоча із дикою затримкоюв 30 секунд.
В загальному враження від зовнішнього виду цього БК різко НЕГАТИВНІ– такого колгоспу за такі гроші я ще не бачив.
Якщо б можна було повернутися до моменту вибору БК, то я б некупував цю колгопну "подєлку» а купив би ABC v2.4. Там судячи зфото корпус набагато кращої якості і вигляду а функції ті самі – боце один і той самий БК. На драйві був колись маленький срач авторівцих БК в коментарях де обговорювалося хто в кого вкрав ідею БК іхто справжній автор))

І на останок — в мене виникли сумніви що автор даного БК "RED1982I-RED" є справжнім автором цього БК бо судячи із розмови з ним, прошивку редагувати неможливо ніяк і неможливо змінити ніякіпараметри. Мені це дивно, бо як заявляє RED1982 він є авторомданого БК, але чомусь не може відредагувати прошивку – причинунеможливості редагування прошивки назвати не зміг чи то незахотів.
Але як так виходить що даний автор БК написав прошивку (чи йомунаписав хтось на замовлення) не може її редагувати ніяким чином.Хоча автори інших розробок – наприклад плат адаптації приборнихпанелей Лачетті можуть редагувати прошивку і змінити необхідніпараметри))

Мій міні набір паяльних інструментів)).

Якось так

P.S. Для тих хто скаже що я вмію тільки обсирати і давай зробикраще і покажи. Як би я виготовляв щось таке і продавав людям за немалі гроші, то мені як мінімум було б соромно таке продавати…
