Переробляємо Innovate mtx-l, зв'язок із ШДК без проводів

Нещодавно купив у deviservrn Адаптер що дозволяє поWIFI відкочувати прошивку в онлайні. Але хотілося прийти зкомп'ютером, включити його, бігати навколо, налаштовувати і нетягнути за собою купу подовжувачів., Що складається з USB адаптерата модуля підключення до TTL.

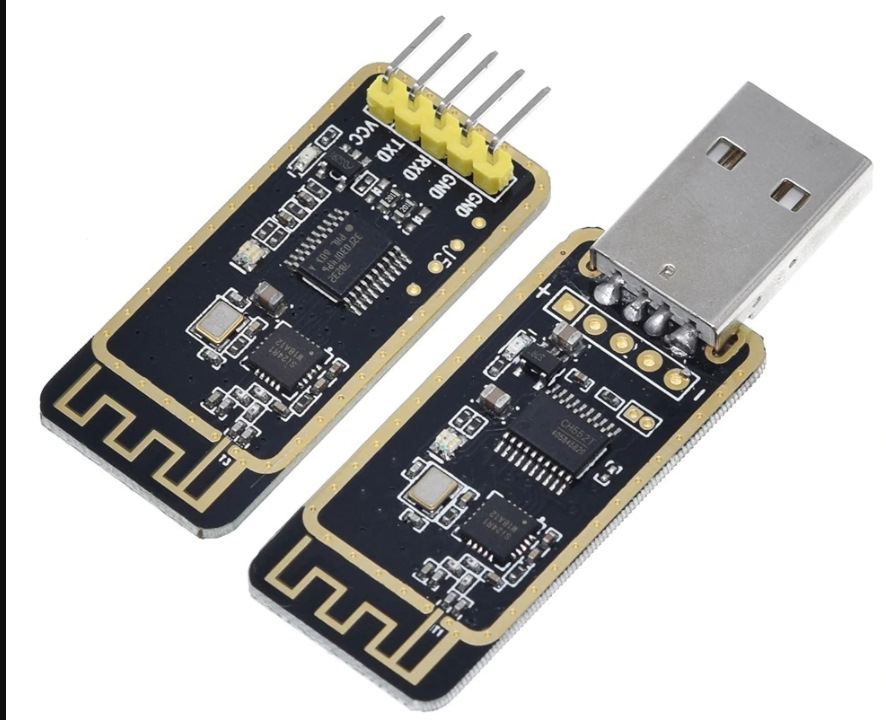

TTL USB адаптер

Спочатку були сумніви щодо стабільності роботи, втрати пакетів ізатримок, але т.К. Відстань при прошивці зазвичай на прямійвидимості на відстані < 5 метрів перевірки на столі та сусіднійкімнаті думаю достатньо. Як відомо в innovate mtx-l (а так само вLC-1 LC-2) встановлений мікроконтролер atmega 64a, а значить TTLрівні там є. Для переробки нам знадобиться:
1. Паяльник
2. Олововідсмоктувач
3. Припій
4. Кусачки (бажано як на фото)
5. Роз'єми PBD-04 та PLD-4
6. Роз'єми PBD-16 та PLD-16 (PLD можна взяти більше і скількипотрібно відрізати)
7. 3 рука або пристосування або помічник
8. Тестер (вольтметр) з можливістю вимірювання напруги тапродзвонювання.

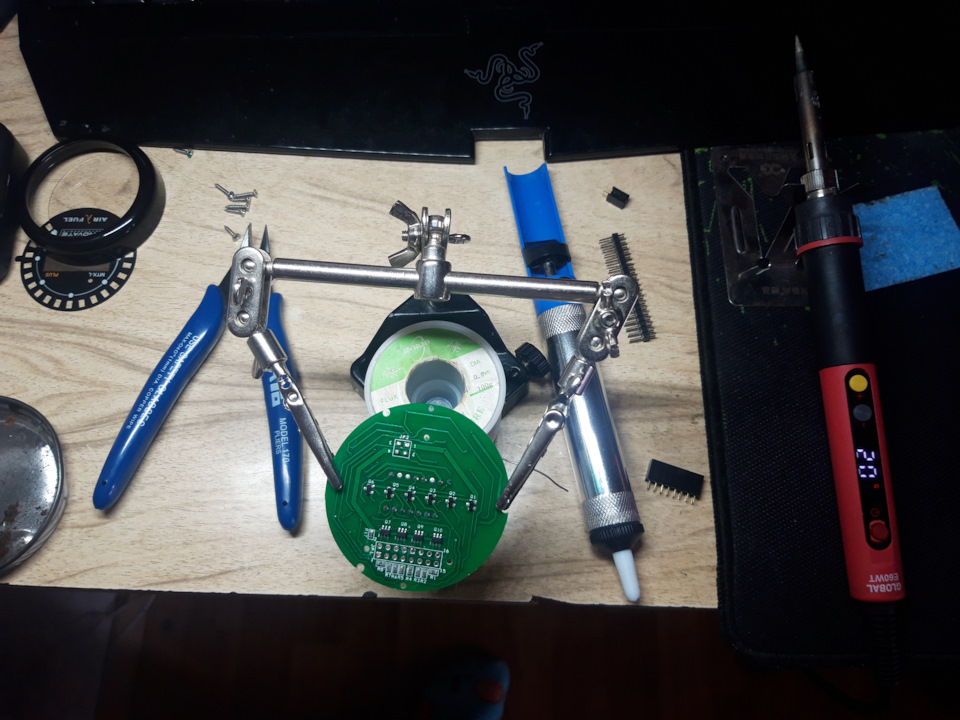

На фото частково готова плата

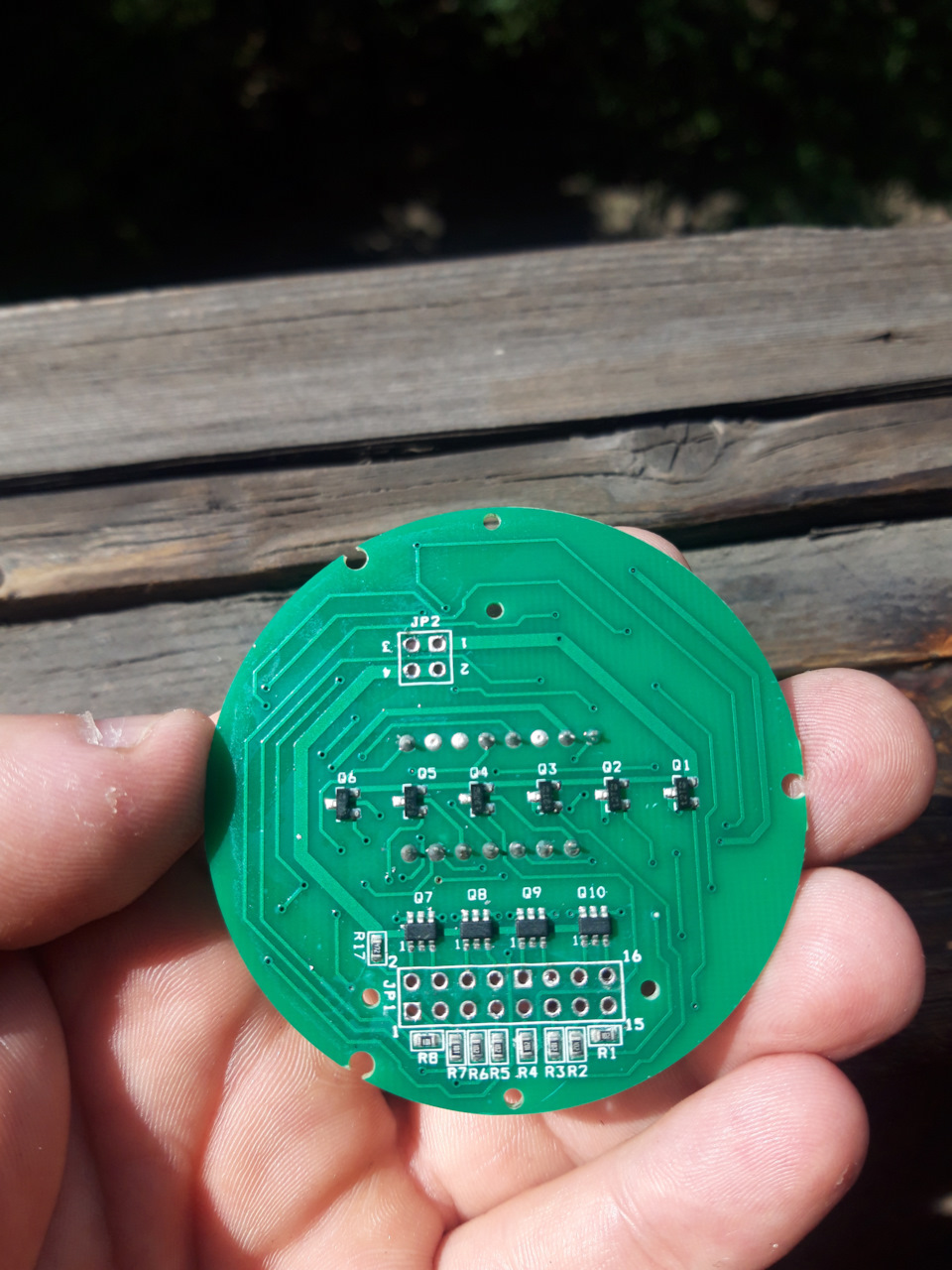

Розбираємо ШДК. Відкручуємо шурупи з роз'ємів і з лицьової панелі.Потім витягаємо плати. Я забув сфотографувати плату до робіт, алеколи ви її дістанете ви зрозумієте, що відокремити плату з дисплеємі плату з основною начинкою неможливо. Тому беремо кусачки іакуратно підлазимо і гризем ноги на 16 і 4 пінових роз'ємах міжплатами. Роз'єднані плати виглядатимуть так.Запчастини нафото:090086
Тепер завдання випаяти залишки обрізаних штирів. Тут потрібно бутивкрай акуратним і не тягнути контакти під час вилучення. Я таквідірвав 2 доріжки! Беремо олововідсмоктувач і прибираємо припій умісці з'єднання штирів до плати. Іноді китайці використовуютьякийсь дуже тугоплавкий припій, щоб його можна було видалити, потрібно додати до паяння трохи хорошого припою, тоді старий іновий припій відмінно видаляться.

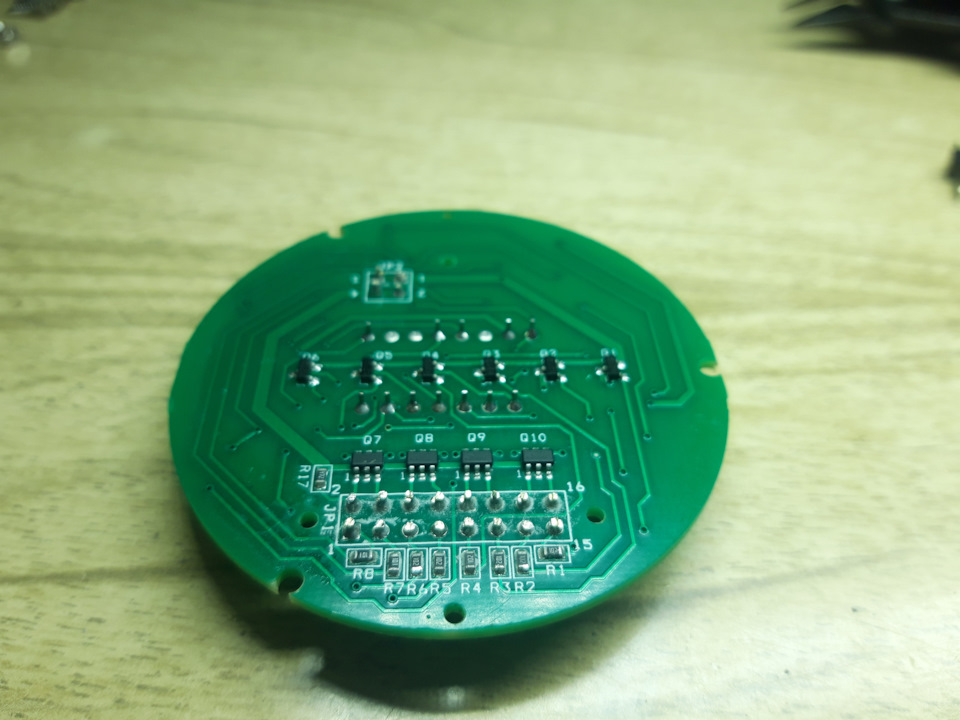

Так виглядають плати після видалення штирів.
Наступне завдання запаяти 4 і 16 контактні роз'єми і частини увідповідь, де тато і мама буде різниці немає, як вам подобається, яприпаяв маму на плату з дисплеєм. Перед впаюванням роз'ємівобов'язково перевіряємо, чи не відірвали доріжку, якщо відірвалилікуємо.

Вставляємо плату дисплея в плату з мікроконтролером, включаємо іпереконуємося в працездатності, якщо все працюємо далі, якщо ніперевіряємо ще раз.

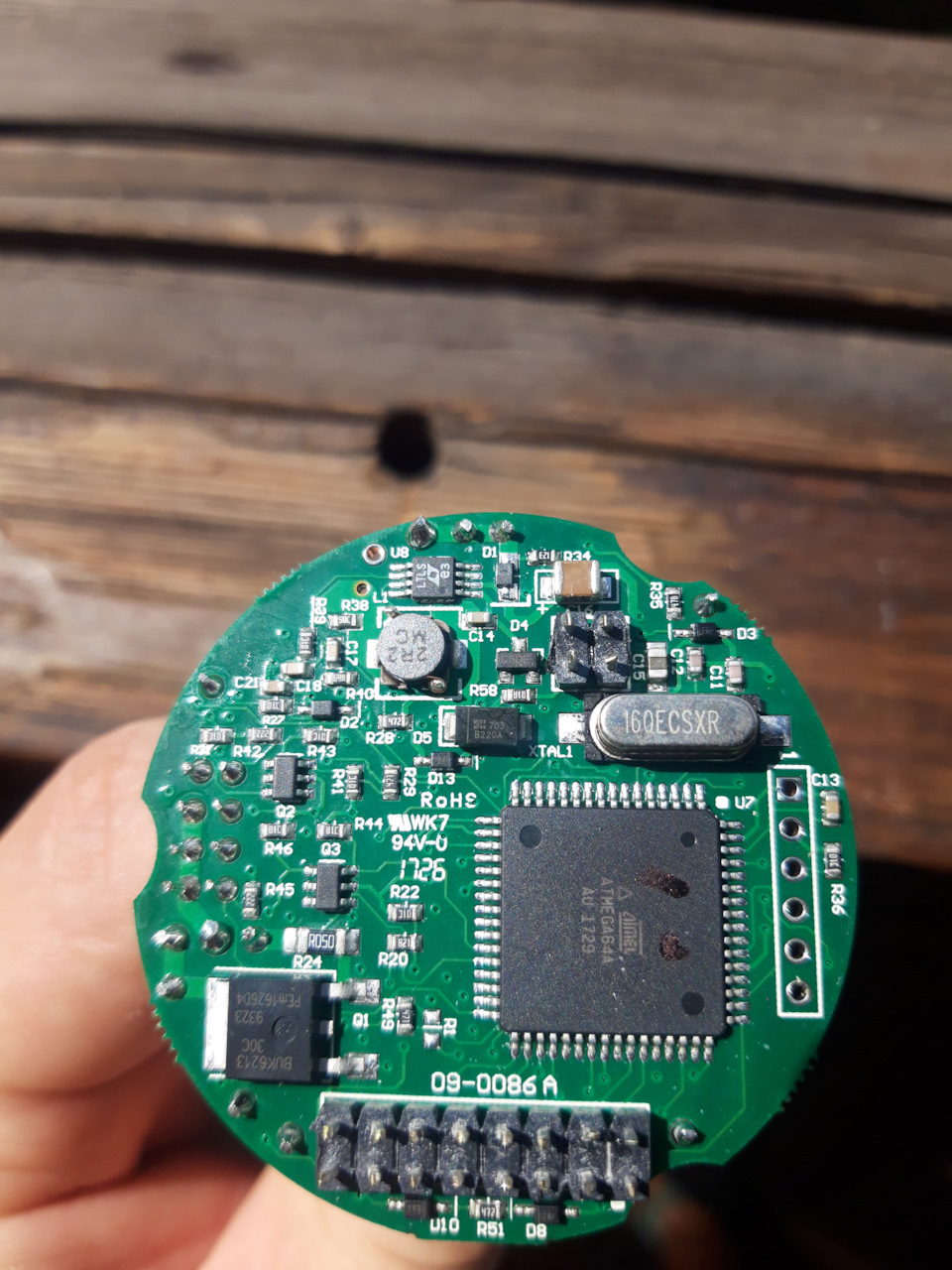

Наступне завдання, знайти RX, TX, VCC (+3.3-5v) і GND. Тут впринципі не складно, на допомогу в пошуку приходить datasheet наatmega 64a. Тепер потрібно знайти на платі де б нам припаятися.Ваша плата може не значно відрізнятися від моєї, є інформація, щобули різні ревізії. До VCC я припаявся з задньої сторони плати. Нафото відзначені RX та TX мікроконтролери, їх потрібно припаяти доRX та TX TTL адаптера. RX до TX, TX до RX. Обов'язково передприпаюванням робимо синхронізацію USB і TTL частини, вставившиштирі TTL адаптера в контакти USB адаптера дотримуючись полярності (орієнтуємося по VCC). Збирання, а краще все додатковопродзвонити.
Пробуємо включити в напіврозібраному вигляді.

Дивимося ШДК включився, світлодіоди на адаптері засвітилися, пробуємо підключитися до ШДК через log works.

Зв'язок є! Пробуємо подути газом на ШДК, літери бігають, затримок іглюків немає все прибл.
Залишилося тільки все зібрати в корпус. Я розмістив плату адаптераміж платами, якщо проблем у зв'язку не буде так і залишу. Подовжині адаптер ідеально стає всередині корпусу mtx-l. Збираємо вжевсі разом та перевіряємо роботу.
