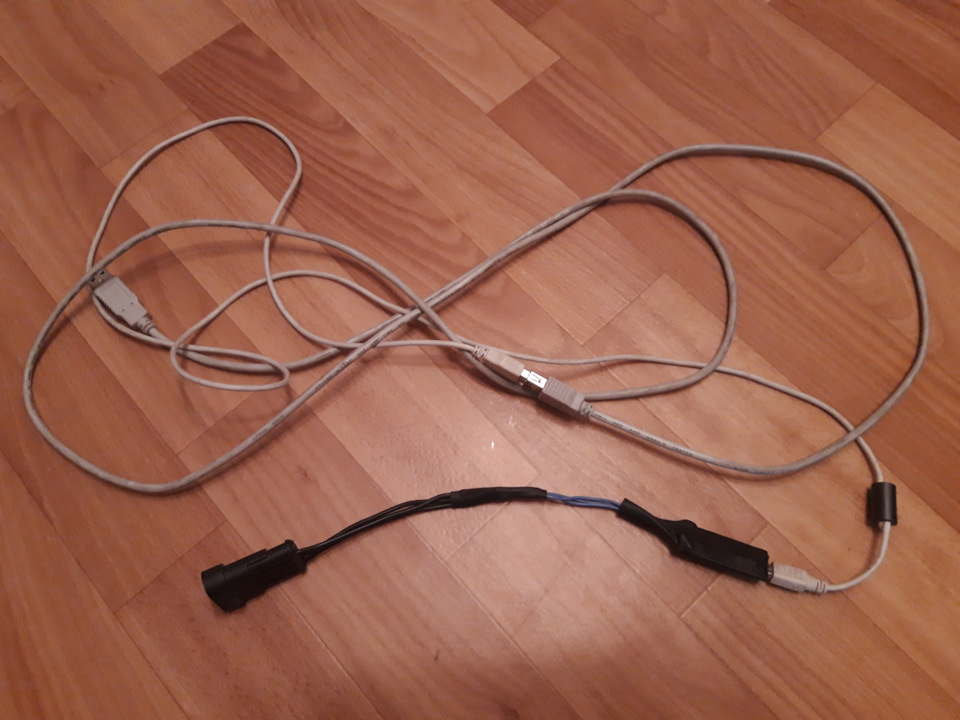

Ось так виглядає мій кабель підключення до ГБО.

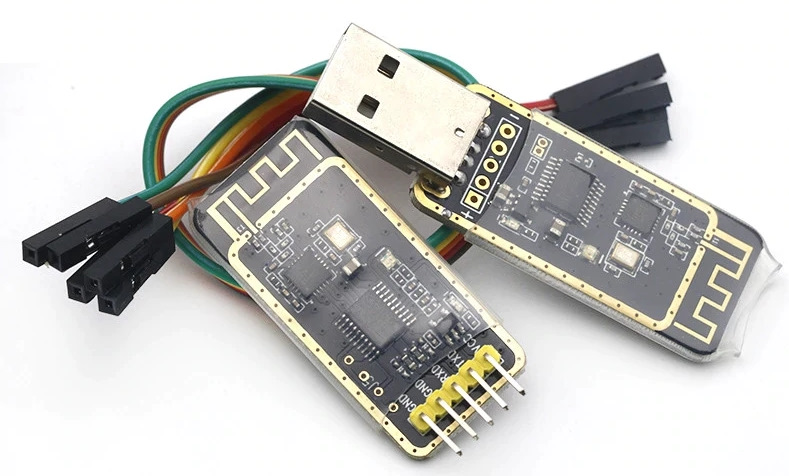

У попередньому пості я описував як переробляв ШДК innovate mtx-l набездротовий, з ним я вже встиг відкатати прошивку і все добре.модулів дуже сподобалася і я вирішив зробити такий для ГБО Данапереробка актуальна для всіх ГБО з UART протоколом обміну даними таTTL рівнями. Фото модулів для тих хто не в курсі .
Посилання на товар www.aliexpress.com/item/4000960853996.html, якщовидалять шукайте за запитом "nrf24l01 wireless ttl".

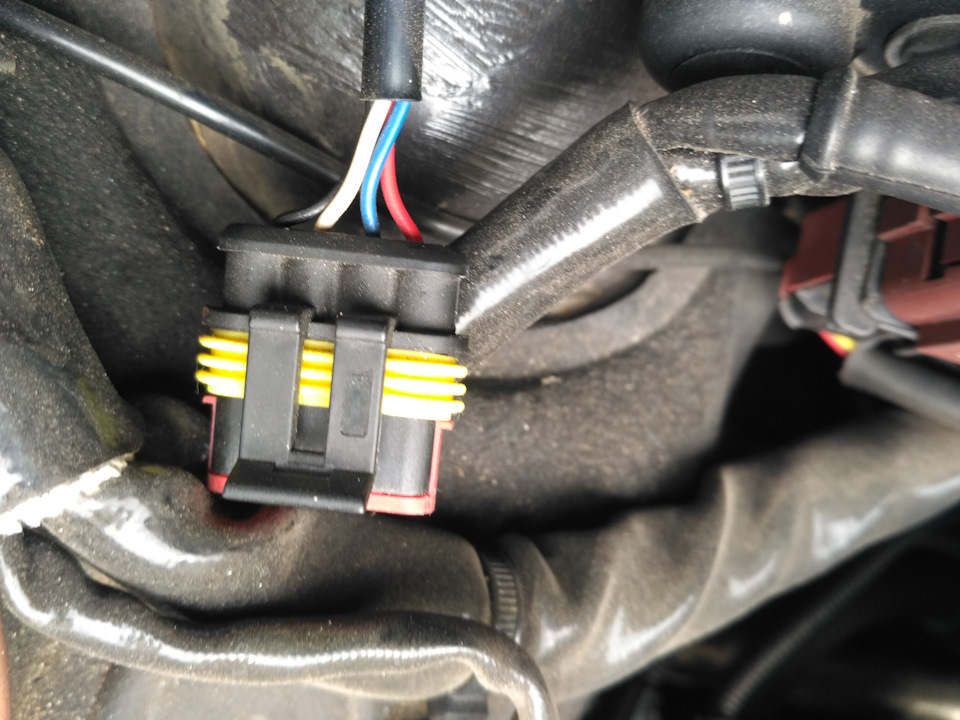

Розглянемо діагностичний вихід ГБО.
Фото з інтернетів
Де:
Чорний — Земля
/>
Білий — RX
Синій (зелений) — TX
Червоний — +12v

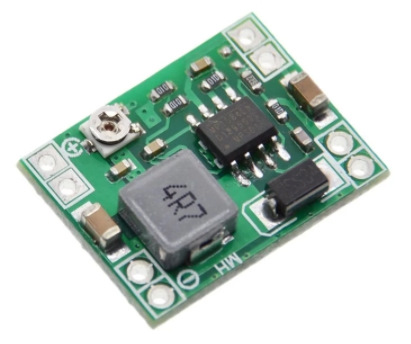

Від моделі до моделі stag може міняти місцями виходи, дуже важливовизначити мультиметром землю і "+", якщо ви переплутаєте RX і TX, нічого страшного не станеться. Завдання — підключити передавальнийбездротовий модуль до діагностичного роз'єму, але його потрібноживити 3.3-5V, а на роз'ємі 12V. Є кілька варіантів рішення, використовувати готовий китайський DC-DC step down і налаштуватийого на 5v. Також можна використовувати стабілізатор 7805 і черезнього підключити передавальний модуль.
>

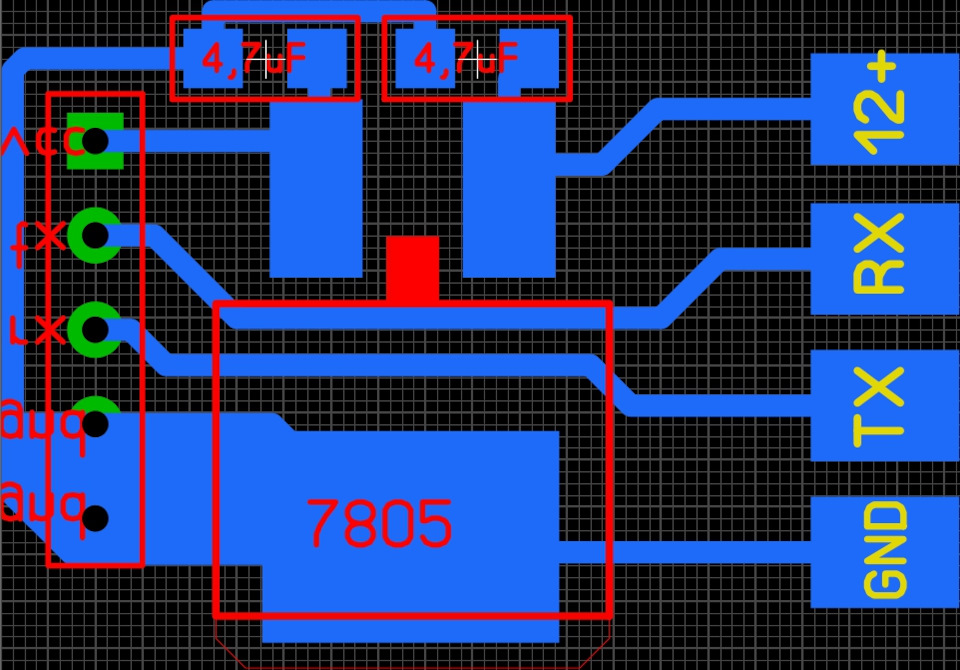

Я вирішив зробити другим способом, т.К. Не захотів застосовуватинавісний монтаж. Для цього було намальовано схему та витравленоплату.
У разі якщо у вас на діагностичній колодці 5v на виході, то виможете запитати передавальний модуль безпосередньо.
<
Компоненти :стабілізатор 7805 типорозміру d2pak, 2 конденсаторатипорозміру 1210, номінали я встановив 4.7uF, але кращедотримуватися рекомендованих номіналів з datasheet стабілізатора, також в передавальному модулі перепаювалися міжплатні штир. З китаюприходять з кутовими.
Зверніть увагу на підключення RX і TX. RX з'єднаний з TX та TX зRX. При підключенні навісним методом орієнтуйтеся за схемою. Такожзнадобиться роз'єм для підключення до ГБО.
Перед впаюванням передавального модуля у виготовлену плату потрібноспарити з приймаючою USB частиною. Для цього потрібно підключити вкомп'ютер приймаючу USB частину і штирі передавального модулявстромити в отвори приймаючої USB частини, дотримуючись полярності.Як тільки в обох частинах загоряться зелені світлодіоди можнавідключати і впаювати. Так виглядає плата з припаяним роз'ємом ГБОі передаючим модулем.
Беремо ноутбук і модуль, і йдемо в машину перевіряти.
Включаємо запалювання, підключаємося до діагностичного роз'єму, світлодіоди на модулі, що передає, загорілися? Все ОК! Ні —перевіряємо підключення.
Втикаємо приймаючий USB модуль і пробуємо підключитися, запускаємопрограму налаштування.
Підключилися? Все ОК! Ні — чи перевіряємо з'явився COM порт упристроях.
COM порт з'явився, а не з'єднує? Перевіряємо правильність з'єднанняRX і TX, пробуємо їх поміняти місцями. Якщо все одно не підключає, перевіряйте всю схему. Після того як все працює можна трохиокультурити передавальний модуль. Виготовляємо для нього корпус абоможна затягнути в термоусадці. Тест показав дуже стабільну роботу іпередачу даних при встановленому діагностичному роз'ємі підкапотом, а налаштуванням в салоні.
< /p>
"
Тест показав дуже стабільну роботу та передачу даних привстановленому діагностичному роз'ємі під капотом, а налаштуванням всалоні.
"
Тест показав дуже стабільну роботу та передачу даних привстановленому діагностичному роз'ємі під капотом, а налаштуванням всалоні.
