Простий саморобний k-line

Після покупки мікас 7.6 він же січень 5.1 зрозумів, щопотрібні пристрої для діагностики та прошивки.
Купити модні k-line за 30$ мені не хотілося, перехідник USB toRS232 (USB to COM) був куплений раніше, а в інтернеті була знайденаперевірена схема простого k-line на 2х транзисторах тим більше, щосхема не вибаглива до компонентів, було вирішено паяти самому.

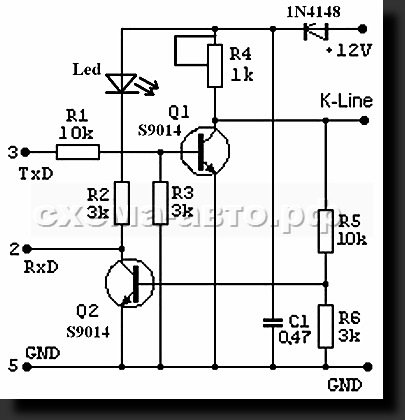

Ось вона

Раніше я купував Carsoft 6.5 для читання мотроніка, з ним укомплекті йшло 2 кабелі < b> DB15F на круглий BMWшний роз'єм іDB15F на ODB, вирішив зробити так як і в Carsoft'e, з одногобоку COM мама з іншого DB15 тато, щоб було красиво і без соплів.

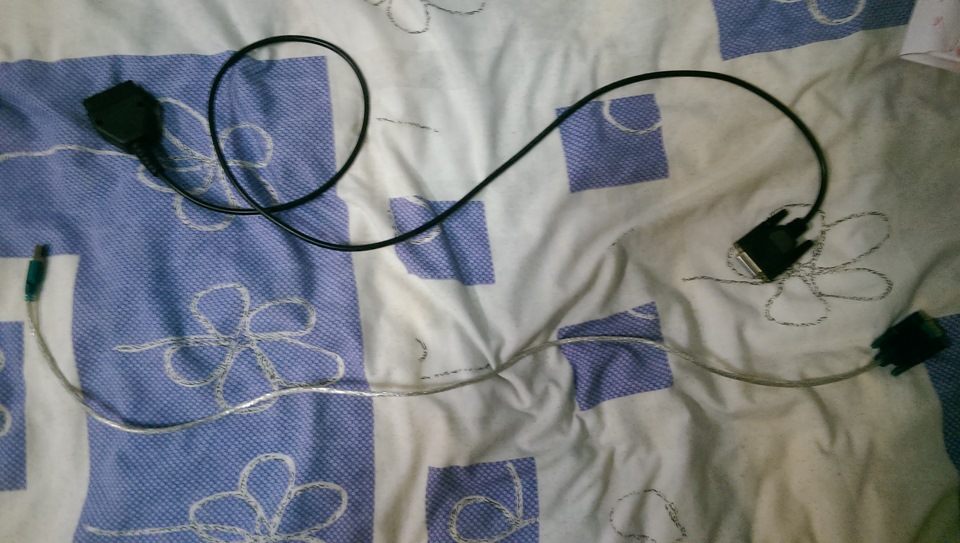

Ось такі кабелі вже були

Зверху DB15 to ODB, знизу USB to RS232

З компонентів мені знадобилися:< /b>
1. 3 SMD 1206 резистора 3.6кОм
2. 2 SMD 1206 резистора 10кОм
3. 1 SMD 1206 резистор 560Ом
4. 1 SMD 1210 світлодіод (можна без нього та одного 3кОмрезистора)
5. 1 SMD SOD-323 діод 4148
6. 1 SMD 1210 конденсатор 1uF, ну не було у мене 0, 47uF.
7. 2 TO92 транзистора SS8050 (можна будь-який інший NPN)
8. 1 DB9F, він же COM мама
9. 1 DB15M

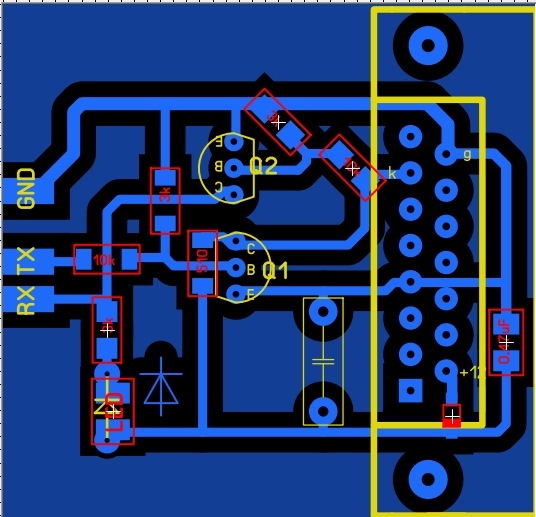

10. 4 на 4 см шматочок одностороннього оліту Накалякал схему вспринті. Витравив і припаяв всі елементи. Підключив 12в доадаптера, а потім до комп'ютера через перехідник, шлю черезтермінал символи, в луну йдуть ці ж символи, по мануалу означає всеок, тестуватиму на мізках :).

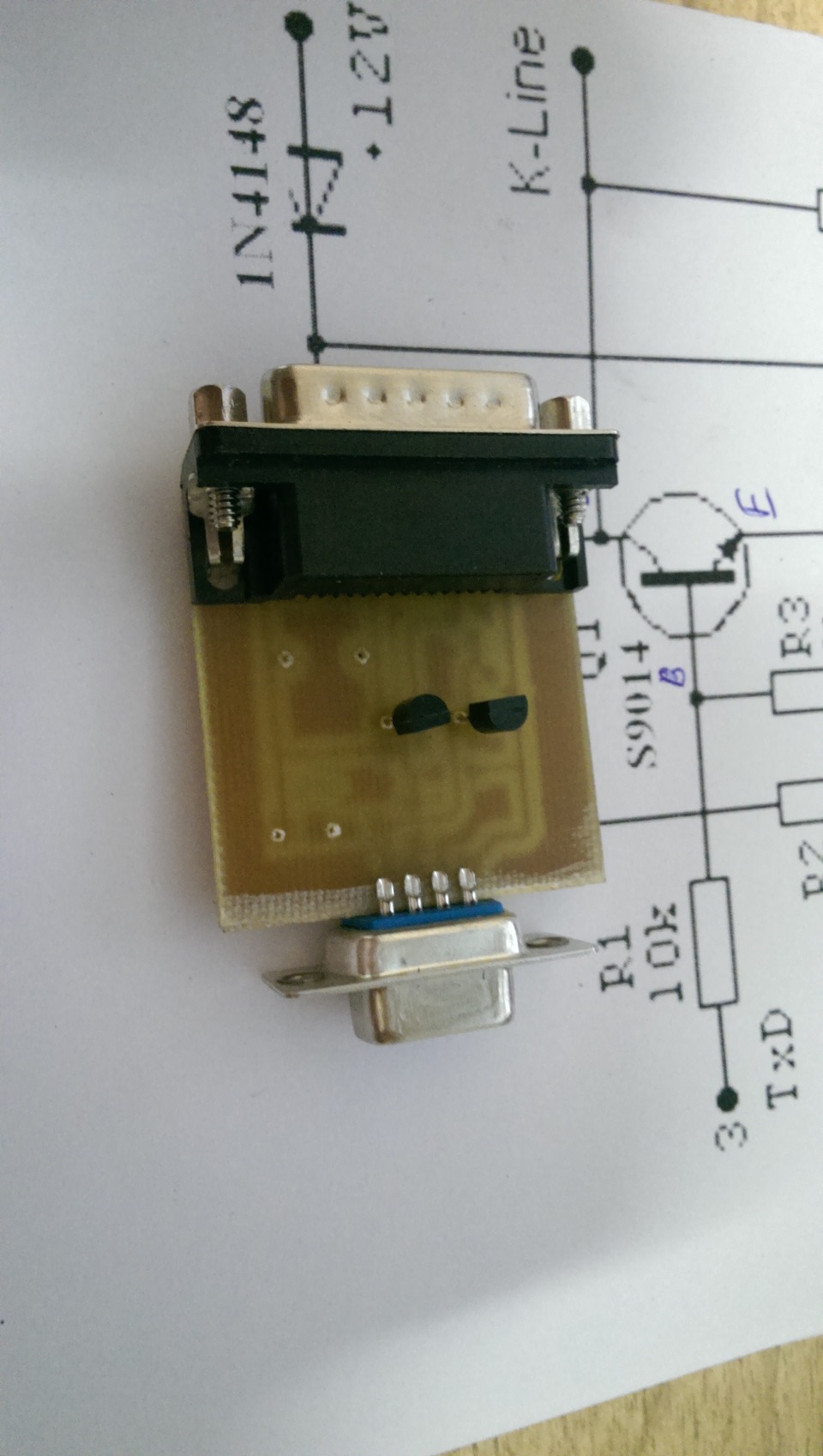

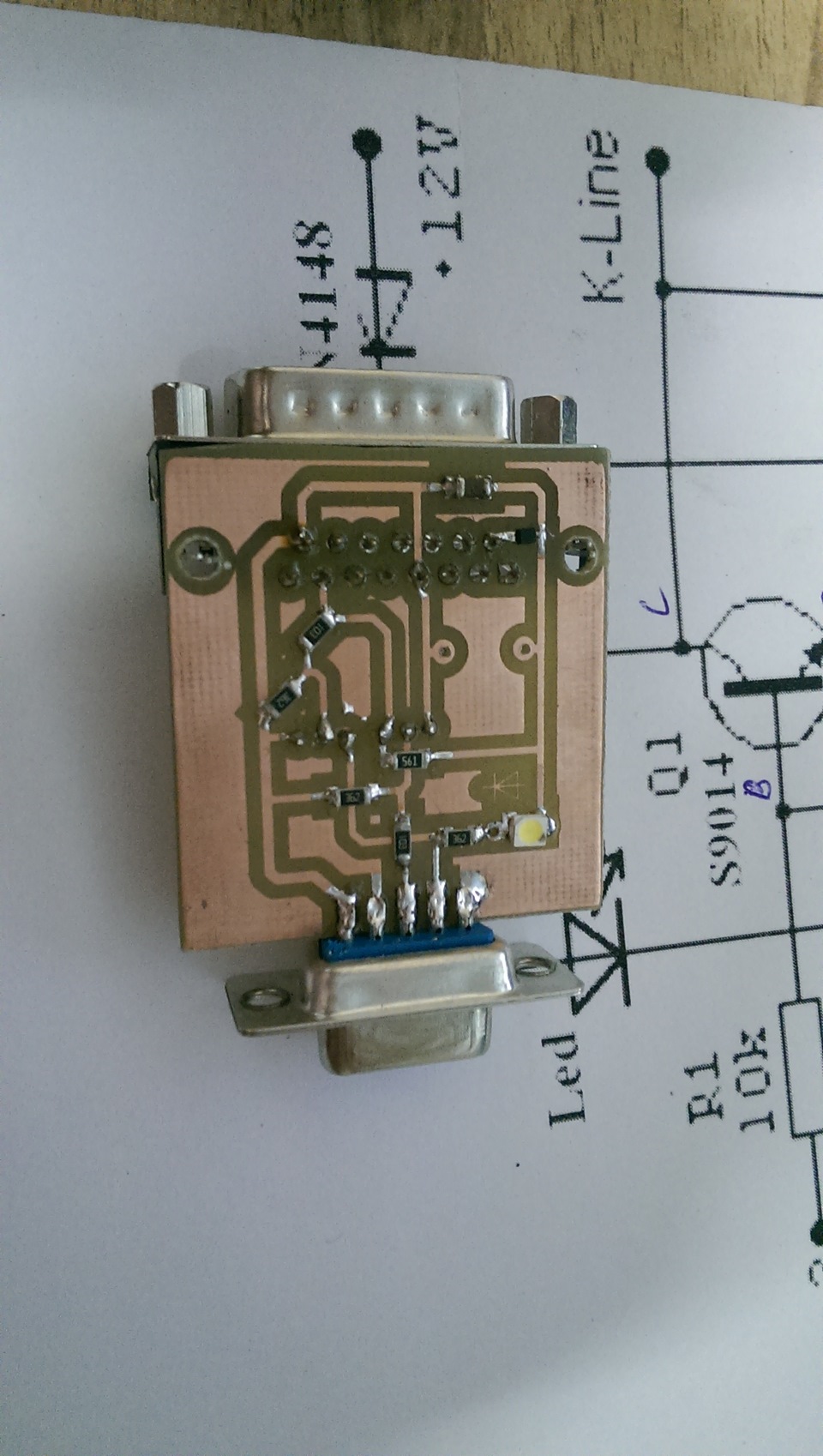

Ось такий бутерброд вийшов :)

UPD:
З першої спроби мозок вдало прочитався:
