1. "з коробки" встановлений УНЧ TDA7388.Для поліпшення якості звукуйого настійно рекомендується замінити на TDA7850.
2. Охолодження. І, бажано, вентилятора.
3. Вже згадані раніше USB-порти та WiFi-антена. Поїхали! Знімаємоверхню кришку:

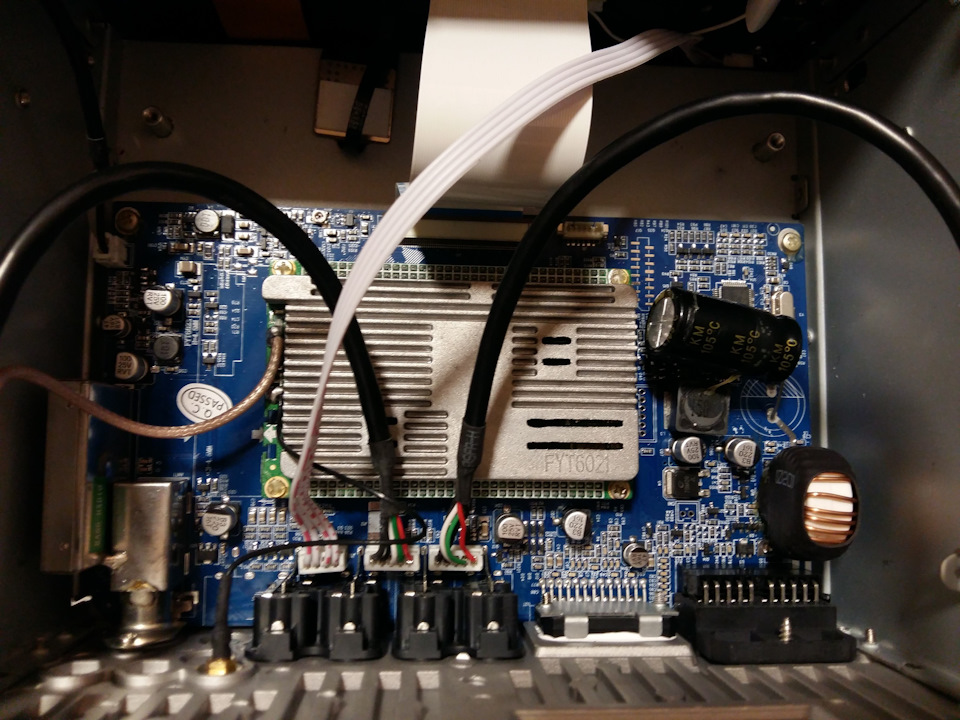

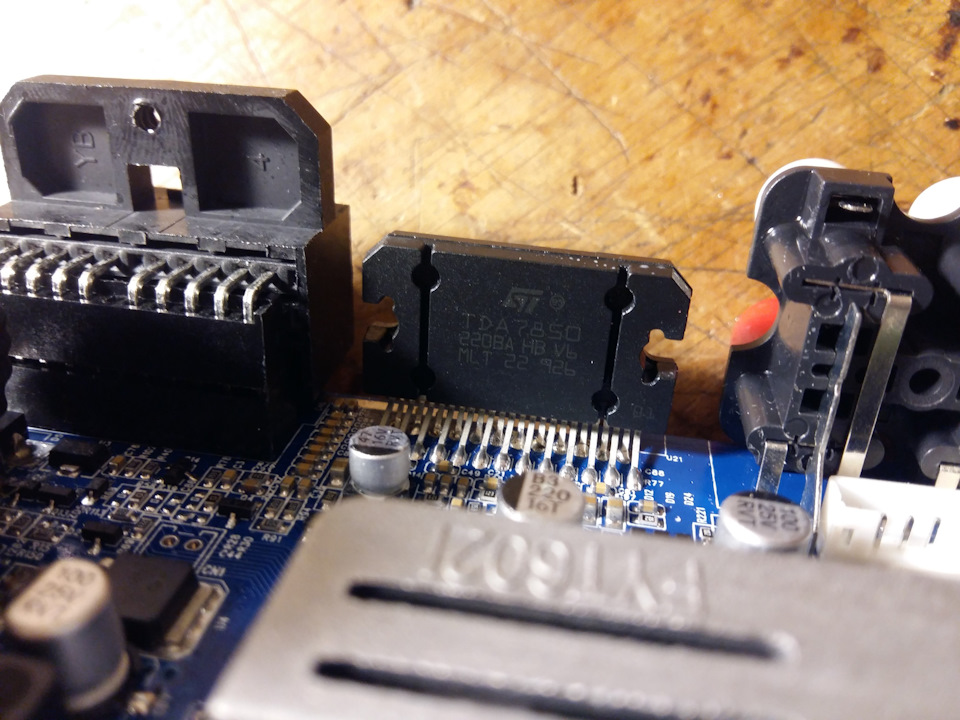

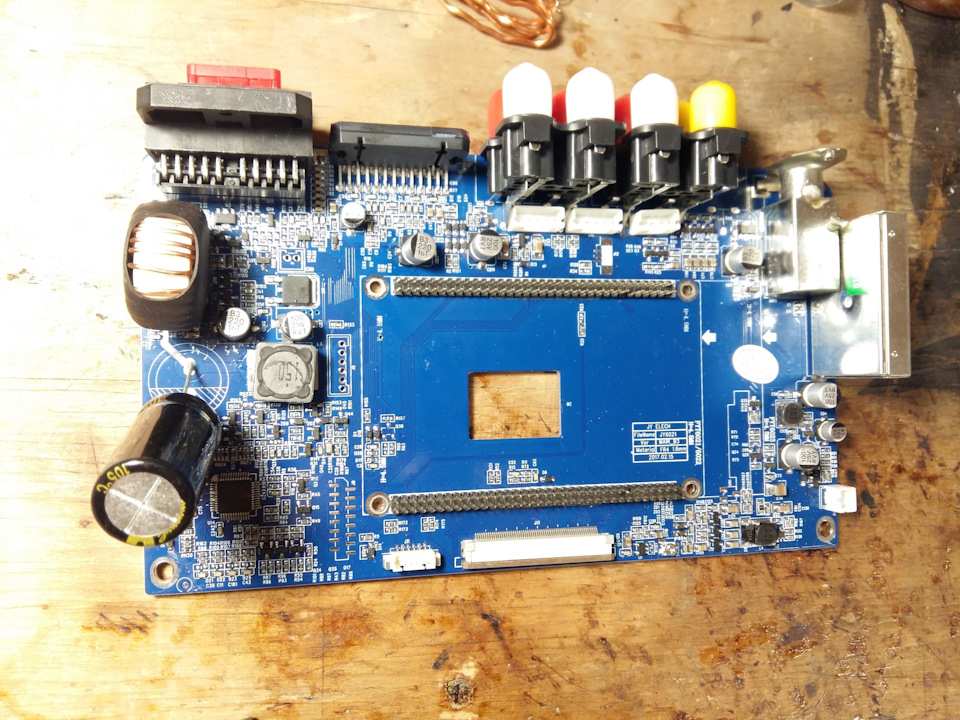

Бачимо жалюгідну подобу радіатора на android-платі.3 хвостаUSB-портів, підключені до плати MCU.Хвіст вафельної антениприпаяний< /b> до android-плати Якимось неймовірноперекрученим чином встановлений конденсатор - фільтр живлення.Від'єднуємо плату від корпусу, відключаємо всі кабелі.Android-плата підключена до MCU за допомогою роз'ємів і закріпленагвинтами - знімаємо. Залишається голий MCU:Відразу ж міняємомікросхему УНЧ на TDA7850. Конденсатор харчування вже встановлено6800 мкФ, але він каламутного походження і встановлений "якосьпо-дебільному" (с) - змінюємо заодно і його, встановлюємопо-людськи - геометрія плати це більш ніж дозволяє.

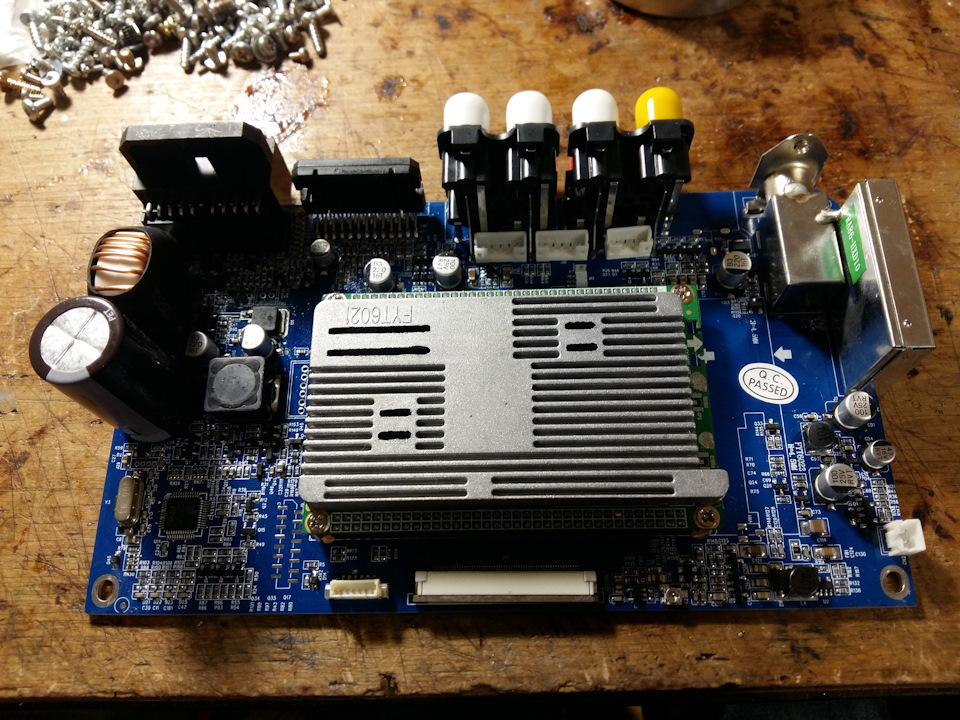

На фото Аndroid-плата вже встановлена, але ще не допилена.

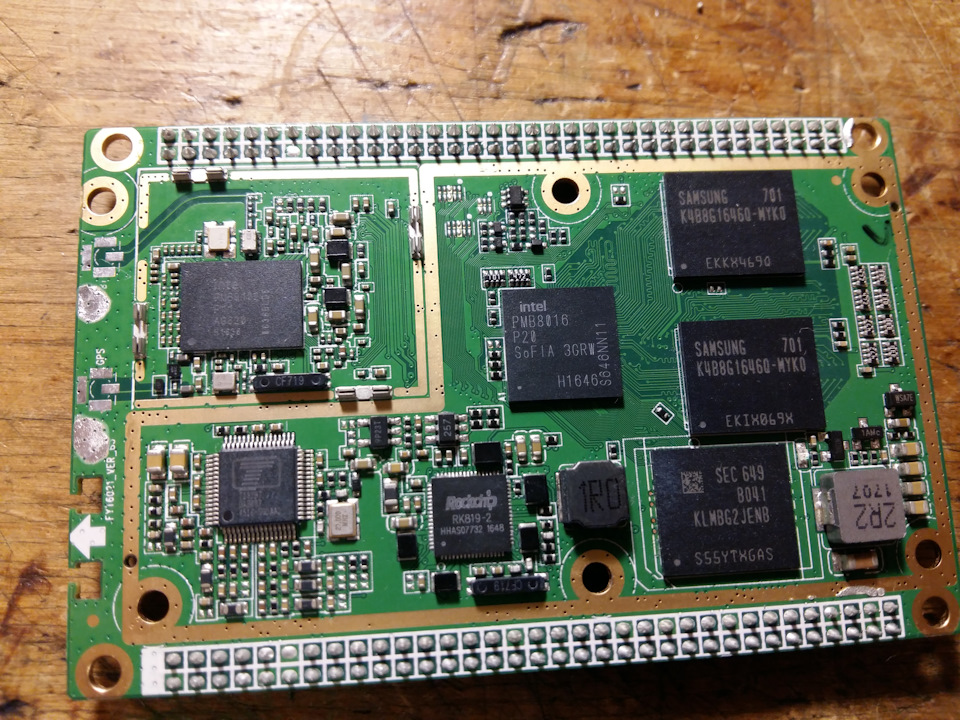

Для початку знімаємо з неї "радіатор" (на гвинтах) і кришкурадіо-модуля, чистимо від термопасти Серце плати - процесор IntelSoFIA 3GRW (він же Atom x3) з парою чіпів DDR3L SamsungK4B8G1646Q-MYK0 і чіпом флеш-пам'яті Samsung KLMBG2JENB-B041. Чіпрадіо-модуля — Intel PMB9102-P11. Особливо допитливі можуть замоделями чіпів ознайомитися з їхніми даташитами. :)
Мажемо термопасту. Ставимо назад кришки та радіатори:Монтуємо платуна задню стінку корпусу, попередньо вибивши "заглушку" підкріплення RP-SMA роз'єму - будемо використовувати для роз'ємуWiFi-антени:
Знаходимо відповідного донора RP-SMA роз'єму. У нашому випадку нимвиявився якийсь мертвий маршрутизатор.
Встановлюємо SMA-роз'єм для GPS-антени та RP-SMA-роз'єм дляWiFi-антени і припаюємо їх до плати:
Обрізаємо USB-хвости і на кінці встановлюємо роз'єми MF-4:Збираємоголову в більш- менш робочий стан, накидаємо термопару і ганяємодля розуміння ступеня нагріву:Результати прогонів у "тепличнихумовах" (без верхньої кришки, без нагріву від повітроводів пічки іт.Д. .) - 49-52С. Вже не так і мало… А що буде під гарнимнавантаженням, у закритому просторі та з підігрівом від пічки? KSD9700 з точкою спрацьовування 55С:За теплопровідний клей особливаподяка Артемчегу winlog! Дякую! :)
Розводимо дроти живлення пропелера:
Плюс харчування беремо з лінії АСС в основному роз'ємі
Мінус подаємо на термостат, а з термостата вже на роз'ємвентилятора. Закріплюємо роз'єм вентилятора у зручному місці тавинаходимо кріплення для 120 мм вентилятора.
"кронштейни" були вирізані з оліту. Дуже вдало для кріплення, саме120 мм пропелера, виявилися розташовані вуха кріплення CD-приводу, якого в цій моделі немає:Повторний прогін з термопарою показуєпадіння температури на 6- 7С. Температура на радіаторі - 42-44С.Домогтися включення вентилятора природним шляхом невдалося.
На цьому "доробку напилком" можна вважати закінченою і приступатидо встановлення в машину.
"саме 120 мм пропелера, виявилися розташовані вуха кріпленняCD-приводу, якого в цій моделі немає:Повторний прогін з термопароюпоказує падіння температури на 6-7С. Температура на радіаторі -42-44С. Домогтися включення вентилятора природним шляхом невдалося.
На цьому "доробку напилком" можна вважати закінченою і приступатидо встановлення в машину.
"саме 120 мм пропелера, виявилися розташовані вуха кріпленняCD-приводу, якого в цій моделі немає:Повторний прогін з термопароюпоказує падіння температури на 6-7С. Температура на радіаторі -42-44С. Домогтися включення вентилятора природним шляхом невдалося.
На цьому "доробку напилком" можна вважати закінченою і приступатидо встановлення в машину.
