Joying JY-FM125N2. Частина 2. Перше включення, детальне вивчення.

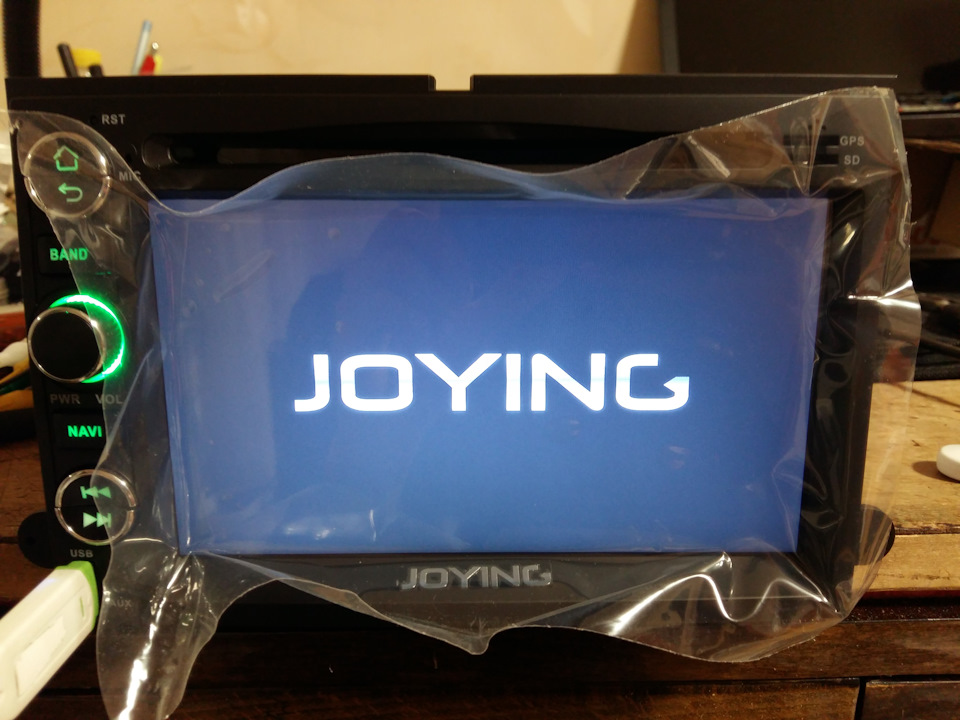

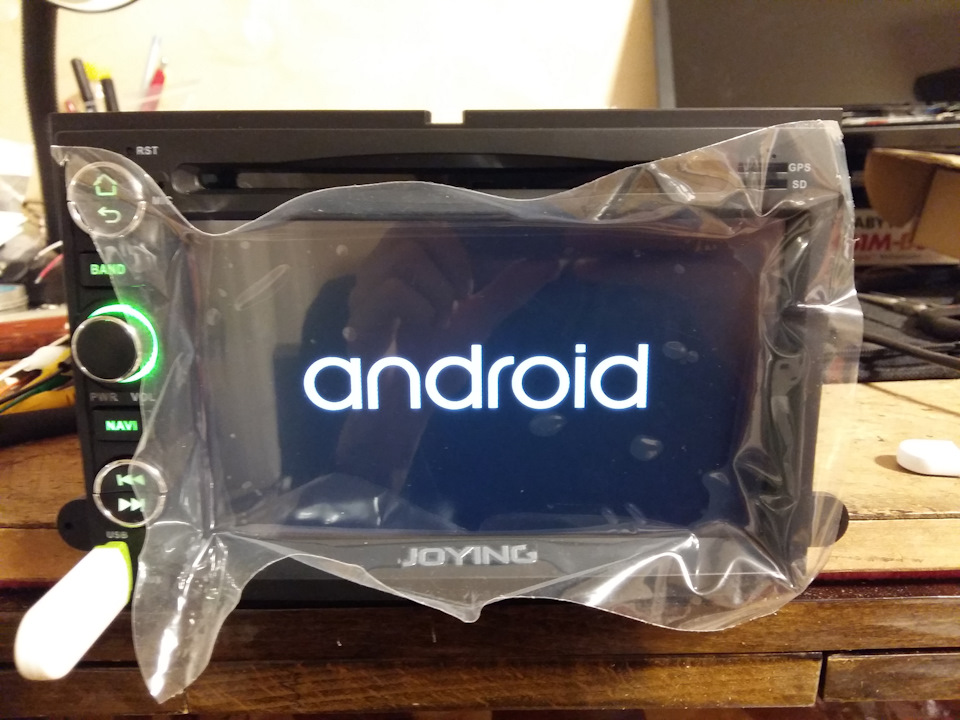

Розпакувавши голову, потрібно її насамперед перевірити —включаємо на столі:

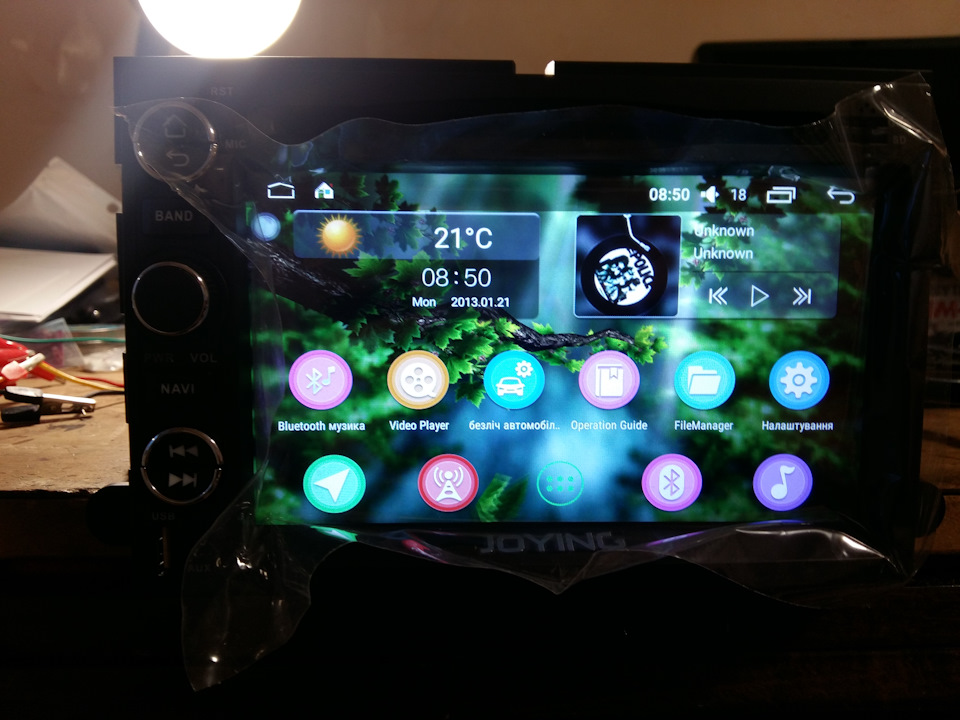

Запустилася, домашній екран показала — вже добре :)

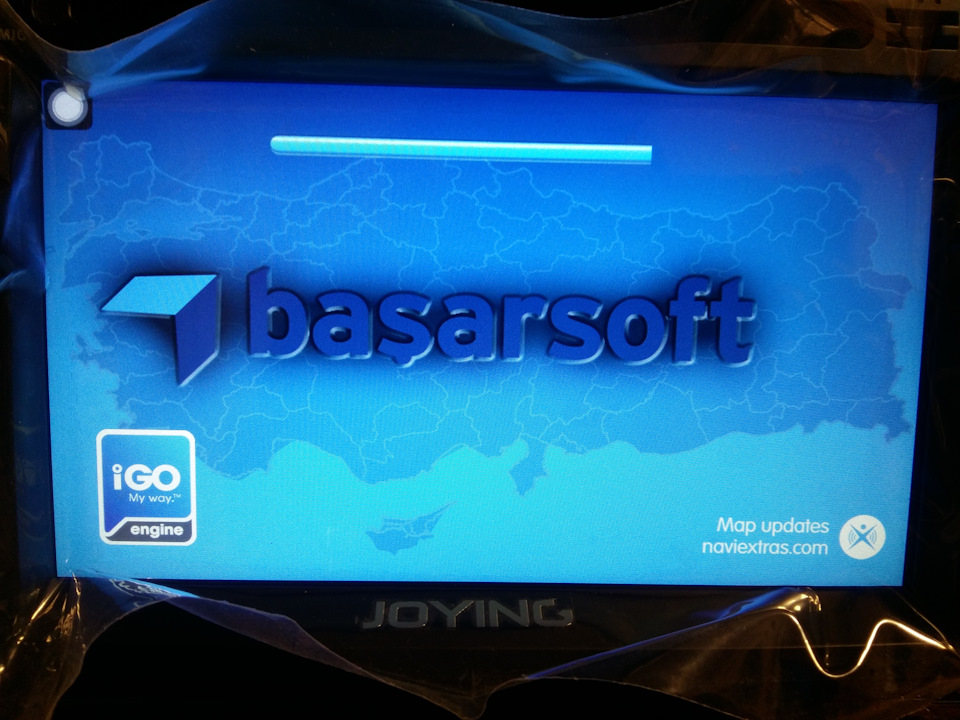

Бігло перевіряємо всілякі функції:

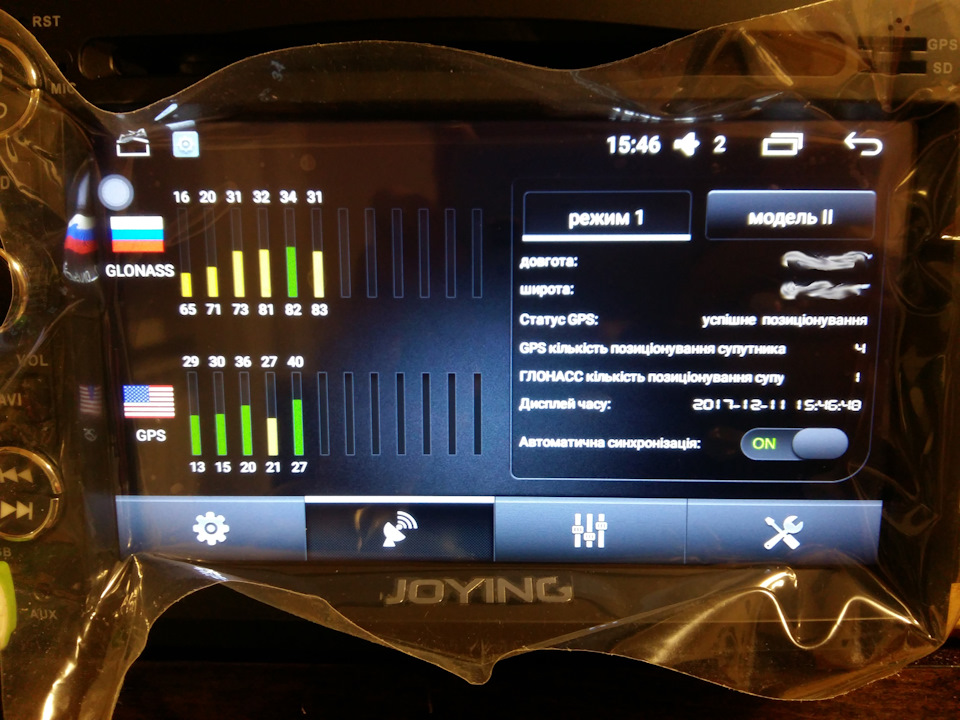

Тест GPS-модуля
Файловий броузер
Інформація про систему
Інформація про систему

Відмінно, звук також працює.
Приймаємося за докладне вивчення чудо-коробочки CAN-box.
Маркування:

<
Плата з лицьового боку:

Плата з тильного боку:
Трохи аналітики:
Голова працює.Прошивка не найсвіжіша — оновимо.
Найбільший інтерес на цьому етапі представляє CAN-box.Навіщо вінпотрібен? Які функції виконує?
На корпусі бачимо дату 2017-05-13 На тильній стороні плати –2016-05-03 Дивно, враховуючи, що і FW та HW версія – V1…
Модуль побудований на програмованому мікроконтролері STM8S208R8T6та високошвидкісному CAN-трансівери NXP Phillips TJA1040/C. Рештаобв'язка.Таким чином весь інтелект укладено в STM8S208R8T6. Длязв'язку зі світом використовується роз'єм:
< p>
У нашому випадку задіяна лише половина контактів:
1. B+ - постійні +12В від АКБ
2. GND - мінус, земля, маса, 0В. Кому як більше подобається.
3-4. CAN-L і CAN-H - CAN-шина. Виведено на основне роз'єм. Зв'язокіз машиною.
5. ILL — Сигнал увімкнення габаритів (+12В). Виведений на роз'ємголови. Керуючий вихід.
6. ACC – Стандартна лінія живлення аксесуарів. Виведена на голову ічерез проміжний роз'єм в основний роз'єм.
7. Park - Сигнал "включення" гальма стоянки (0В). Виведений нароз'єм голови. Керуючий вихід.
8. Back — Сигнал увімкнення задньої передачі (+12В). Виведений нароз'єм голови. Керуючий вихід.

Решта 8 контактів просто не розведені в нашому перехіднику. Середних SP+/SP- та RX/TX. Мабуть, шини SPI та UART, відповідно. Які, мабуть, можуть використовуватися для зв'язку з самою головою…

Підіб'ємо підсумки статті.
Диво-коробочка харчується від постійних +12В і маси. Спілкується змашиною по CAN-шині.
Лінію АСС я спочатку сприйняв, за аналогією з самою головою, якуправляючу — для пробудження коробочки. Я помилився. Лінії ILL, Park і Back - керуючі виходи на голову.Коробочка бачить у КАНіпакети про включення габаритів/стоянкового гальма/задньої передачіі цими проводами подає аналогові сигнали в голову.

Т.К. SPI та UART у нашому випадку похерені, то коробочка — тупийпристрій, який, у разі неправильної роботи, не піддається навітьпримітивному настроюванню… Але це я зараз уже такий розумний…)))
