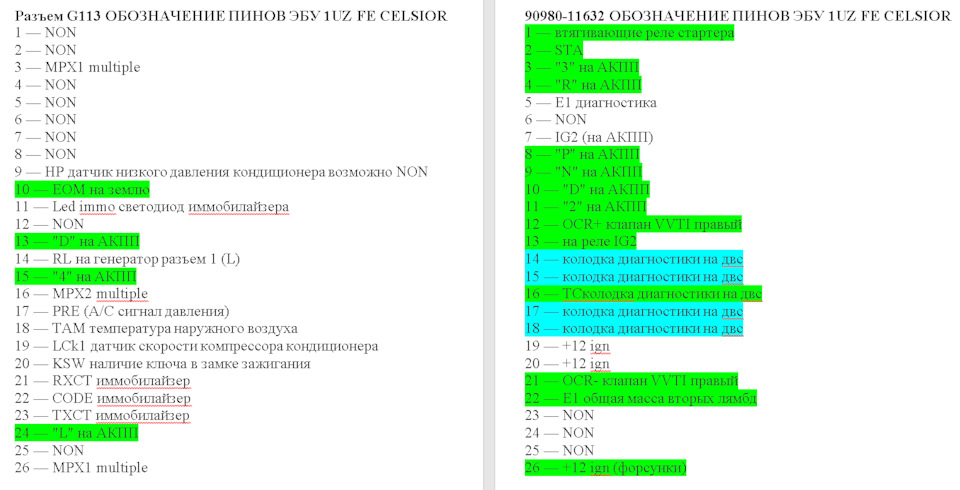

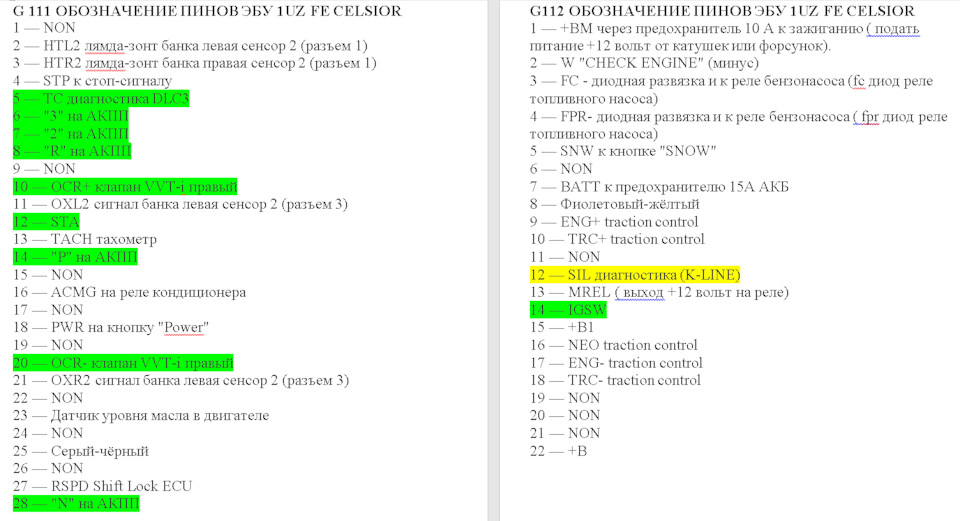

Потихеньку вечорами розпаюю підключення коси. На даний моментчастина розпаяна і деякі контакти вже розібрався куди паяти але щене припаяв. Часу не вистачило. Це 3 реле. 2 реле на насос і однереле яким керує контакт MREL, я так зрозумів це головне реле.
Зелене - підключено
Бірюзове - не підключав але знайдено другий кінець і він непідключений
Вибачаюсь якщо комусь не сподобається уявлення але мені так дужезручно працювати коли я в Word відзначаю що розпаяно.
У мене немає фішки на кришці селектора на роз'єм, роз'єм Іммо.Начебто поки ці 2 тільки.
Коментарі16
підкажіть як підключали селектор
Удачі з розпинуванням. Від себе можу додати, що у мене до селектора підходить буквально три дроти і релюшка і все працює. Єдине, передачу можна включити без натискання гальма (але я, звісно, так не роблю)
від селектора йде дроти на L і 4, а також від верхньої кришки селектора Power і Snow також я розумію ще окремо на низ і на верх йде 2 дроти підсвічування
А можна питання? Хочу підключити електронні обманки других лямд (ходять чутки, що вони можуть трохи заощадити палива) Так ось, по розпинках є ХТЛ І ХТР сенсори 2, я правильно розумію, що це і є сигнал з других лямд? Якщо це так, то я більше не знайшо...
HTL2 і HTR2 Це нагрівання лямбд. Потрібно резистор ставити і OXR2, OXL2 це сигнальні (у мене йдуть в екрані який починається приблизно через 2 см на виході від роз'єму) на нього потрібно подавати сигнал. Рекомендують від перших лямбд через резистор і...
У розпинуванні написано, що і ОХRі ОХL це обидві банки ЛІВІ задні. Вважаю це помилка? R-права L-ліва так? Тоді з сигналами задніх лямд зрозуміло. А де сигнали перших лямд?
Питання до знавців, якщо хтось тут буде. Судячи з схеми IGSW (G112-14), і роз'єм 90980-11632 номери 13 і 26 а також керуючий контакт реле паливної системи. Це все в одну точку і на неї ми подаємо запалювання від замку запалення соболя через штатний з...
по реле насоса плюс від запалення, мінус - пін FC. взагалі на картинках вище не схеми, а розпинування. краще б за схемами дивитися. якщо напруження з ними, то хоча б логіку роботи можна зрозуміти з моїх статей (як мінімум щодо алгоритму роботи та най...
Схема є, я просто не викладав тут
ну тут така ж логіка, як на 3uz. а де можна завантажити такі схеми?
Я спочатку лазив інетом і шукав схеми, у мене тільки одна частина Engine and Immobiliser
Дякую за статтю! Кілька пінів селектора знайшлися, але у мене трохи нестиковочки в підключенні коробки або просто за кольорами або це і призначення інше
будь ласка) я б не від кольорів відштовхувався, а від назви пінів та їх з'єднань логічних з іншими
Знаєте коли чорно-біла схема і піни і кольори підписані японською і найменування блоків то мало що можна зрозуміти
знаю. але найменування пінів зазвичай все ж таки латиницею. і по блоках дав посилання на свої записи - там якраз можна зрозуміти який блок має якісь піни. і зіставити
З ваших записів багато моментів стало зрозуміло але є все те, що я не можу ні знайти ні зрозуміти
