Загорівся темою установки доп стоп сигналу на заднє скло ... Іпочав курити форуми як правильно підключити. Всі пишуть що потрібно "сісти" на провід стопа що йде в косі, інших звітів я не знайшов... Скажу відразу що я прихильник максимально все робити безколгоспу і з можливістю безболісного відкату назад ... Маємо PassatB4 sedan 1996р.

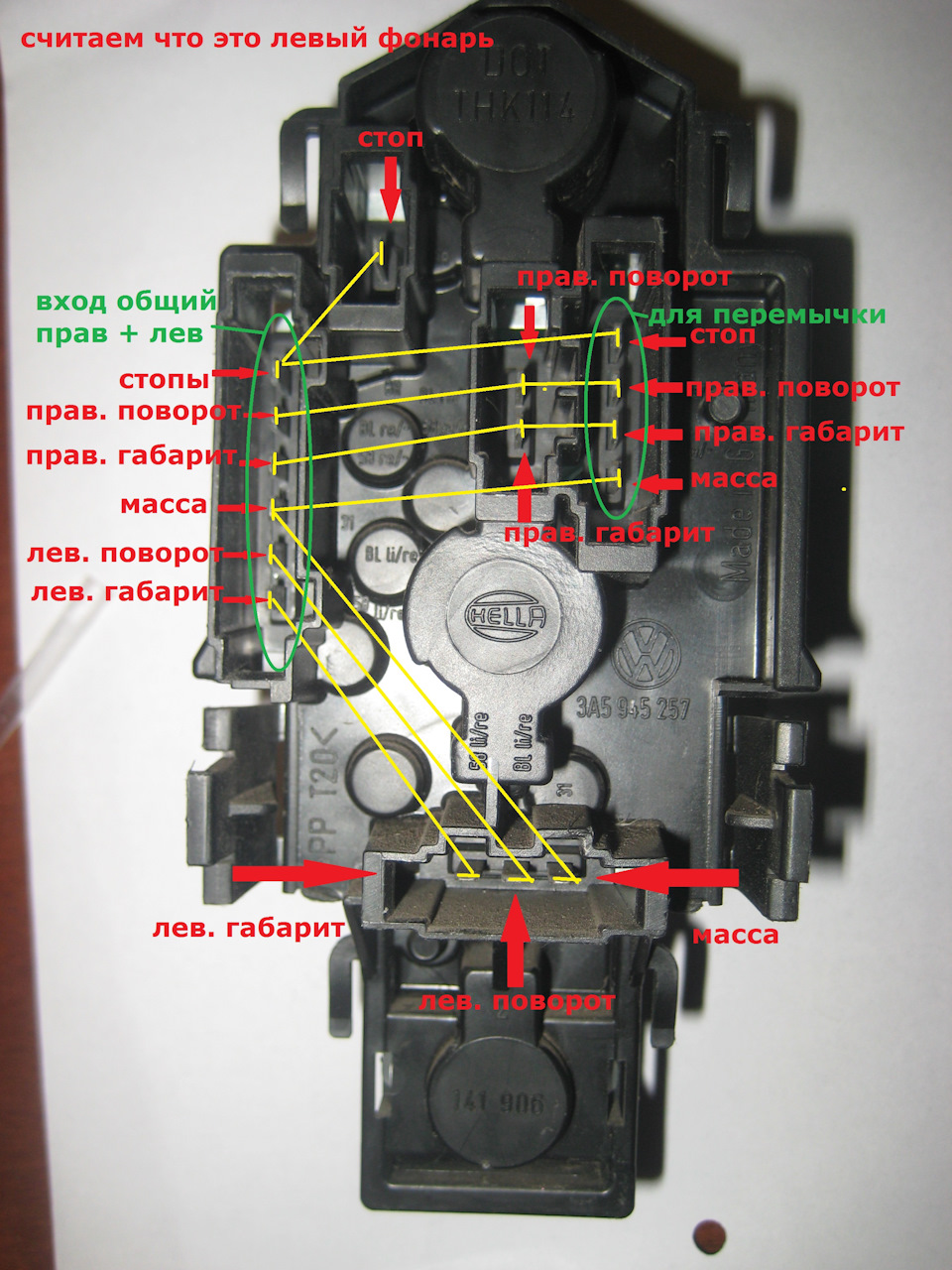

У шести піновий приходить провід відразу на два ліхтарі (мирозглядаємо лівий) і через перемичку з'єднується з правим ліхтарем.для підключення поворотів, габаритів і ... СТОПА! Тобто можна вправий або лівий ліхтар просто включити однопіновий роз'єм, взятимасу і нічого різати не потрібно ... Все включається красиво.

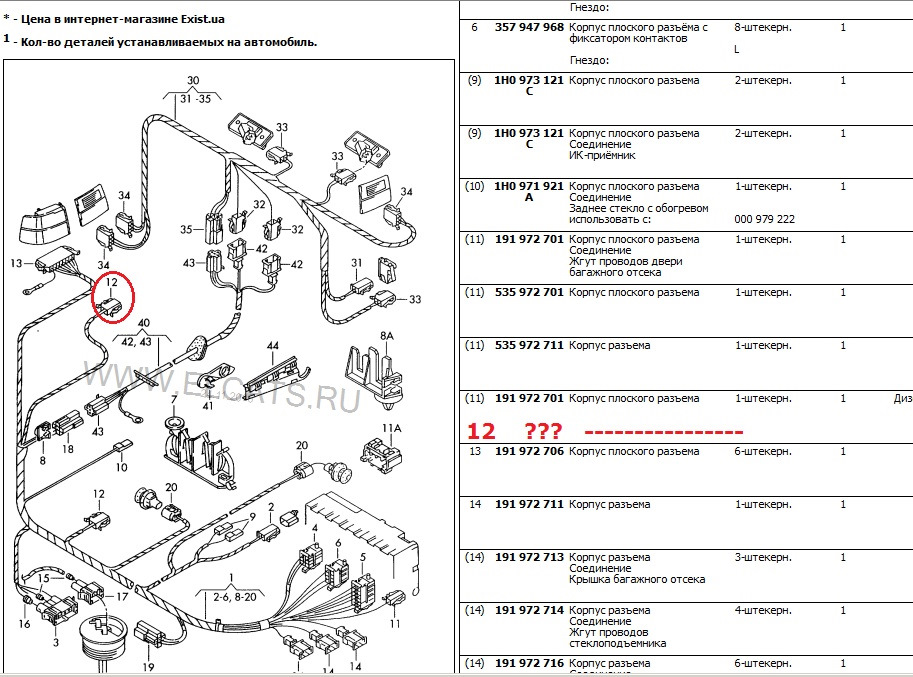

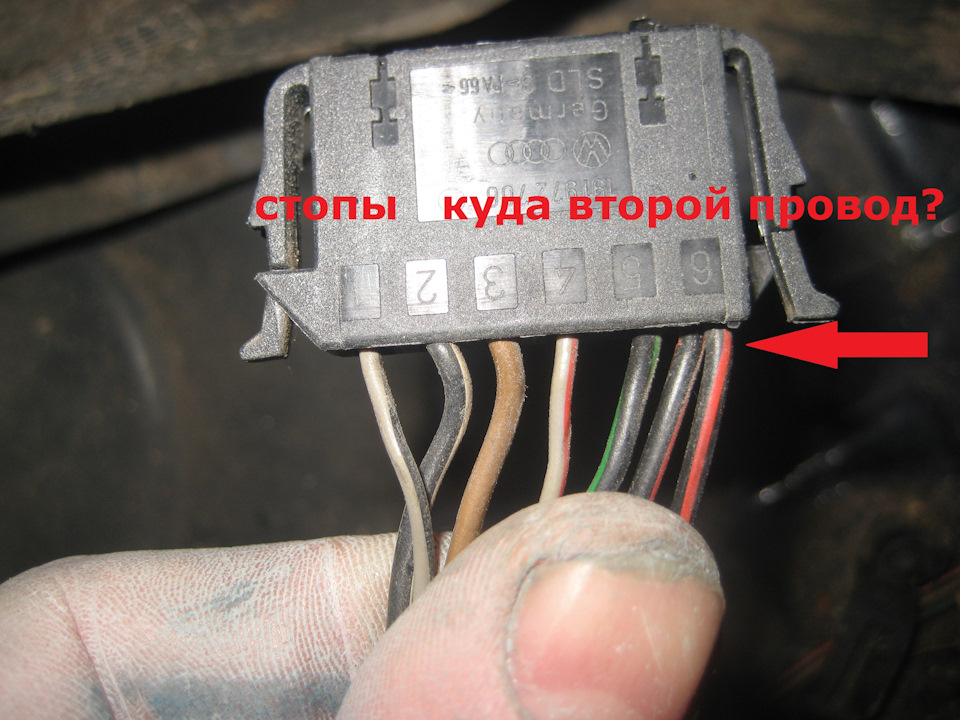

Але оглянувши штекер ми бачимо що провід на стопи подвійний.Значитьще йде кудись. Запчастини на фото:130131
Ага є відгалуження додаткового дроту, але куди він?
Куримо далі
АААА вони його не підписали… Оки означає переходимо до практичнихзанять і дивимося за місцем в машинці. Добре машинка на ремонті іобшивка багажника знята ... І ось момент істини! Знаходимо провід…

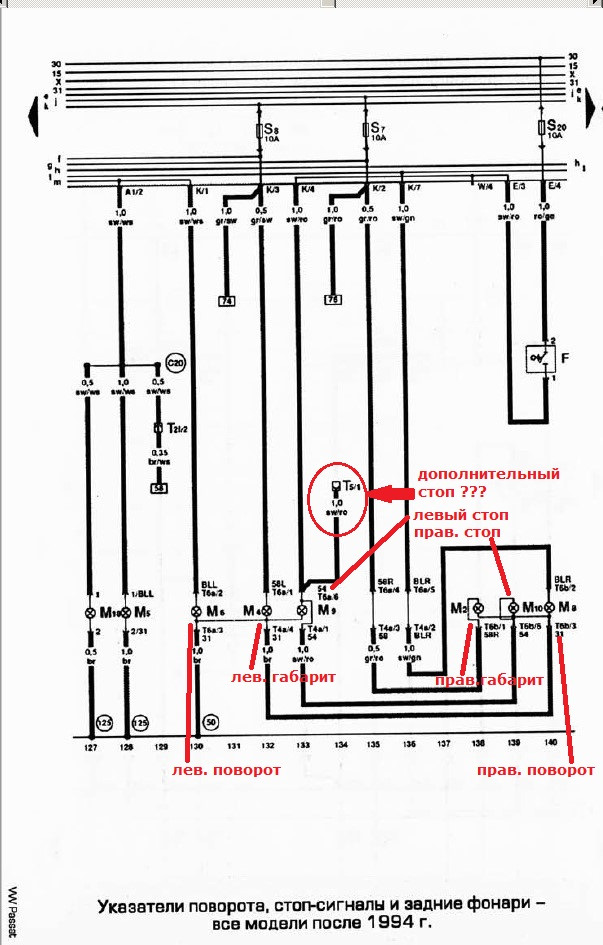

УРА ЦЕ ВІН! СТОП! Це не він ... Нам потрібен чорний з червоноюсмугою, а це червоний з чорною смугою ... Покуривши схему це плюспри включенні запалювання навіщо він не знаю але знадобиться ...Уважно дивимося схему ... Ганьба на голову ... Провід йде на Т5/1на П'ЯТИ піновий роз'єм! Перший пін.
Цей роз'єм — проводка кришки багажника. Цей провід прокладений длядодаткового стопу на спойлер. Відповідь порожня. Можна вставитиобтиснуту ліру (маму) або обрізати провід і поставити двох піновийроз'єм. Землю беремо відразу під гвинтом. Собі вставлятиму лірувести два дроти по внутрішній стійці, там поставлю подвійний роз'ємі стаб на кренку… Але це вже інша історія.
Всім світ і бобра!
Ця інформація надана для ознайомлення та не може бути застосованаяк посібник до дії. Якщо Ви не впевнені у своїх силах, звернітьсядо спеціалізованої майстерні.
Коментарі14
в стоп/габарит поставив напевно звичайні лід лампи. от і конфлікт. потрібно дивитися схему і перепаювати. проблем не повинно виникнути
а якщо вдома від акуми подати напругу по черзі на нижні контакти, то горять половинчасто?
включи лампу на столі в режимі габариту і поміряй напругу на контакті для стопа. Просто можливо, що в лампі подвійний режим реалізований зменшенням напруги і всі світлодіоди світяться тьмяно, а при подачі 12в на стоп спалахують на повну силу. У тебе ...
На відео через акумулятор 12 вольт
на відео не зовсім зрозуміло. тобто спочатку горить у повнакалу потім у повний?
Так! Спочатку світяться в підлогу розжарення, а потім яскравіше.
я думаю можна спробувати діод поставити на додатковий стоп
У дод.стопі світлодіодні лампочки звичайні стоять
Ну так. Двох контактна лампочка. То додатковий стоп то я до самого стопу підключив, а при заміні лампочок ось така фігня виходить)
у тебе в стопі стоять лампи P21W з цоколем 1157, а ти швидше за все поставив P21W з цоколем 1156
у тебе лід лампа з цоколем 1156 і центральний контакт на лампі замикає два контакти в патроні…
Нормально! А я просто фігнюшкою для врізання в проводок, врізався в стоповий провід і все. При необхідності зняв фігнюшку і колгосп видалений) Тільки ось яка хрень тепер. Доп стоп, з найпростіших китайських світлодіодних лампочок. Працює все рівно. А...
так стоп/габарит здвоєний? там лампочка може двонитиєва.
