🗣 Реалізація підключення usb+aux, підключення камери заднього виду + ​​мікрофон ч.1

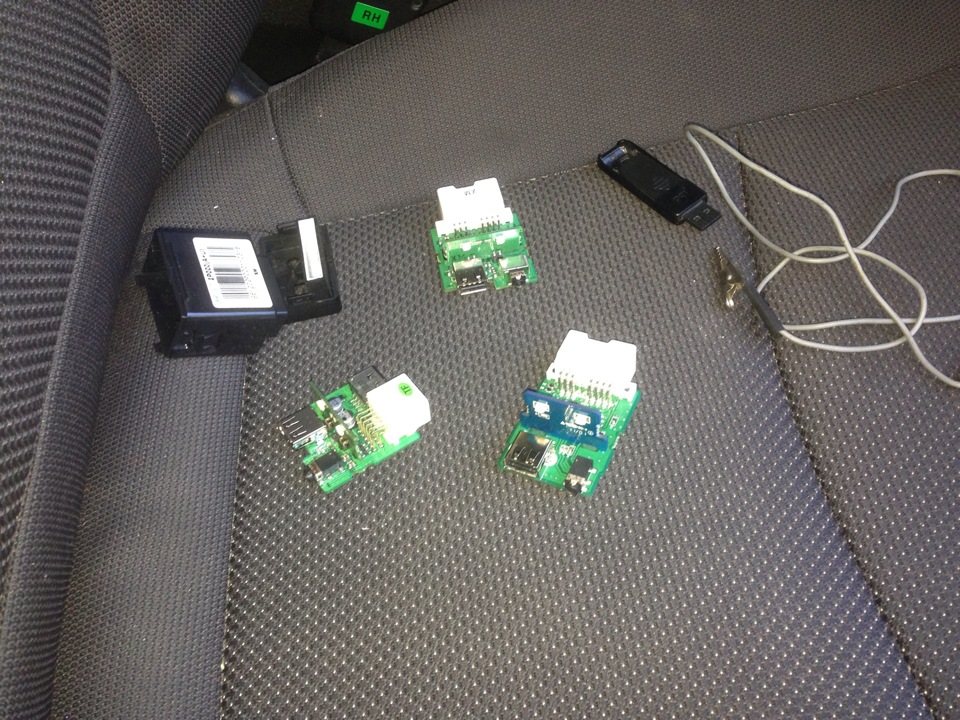

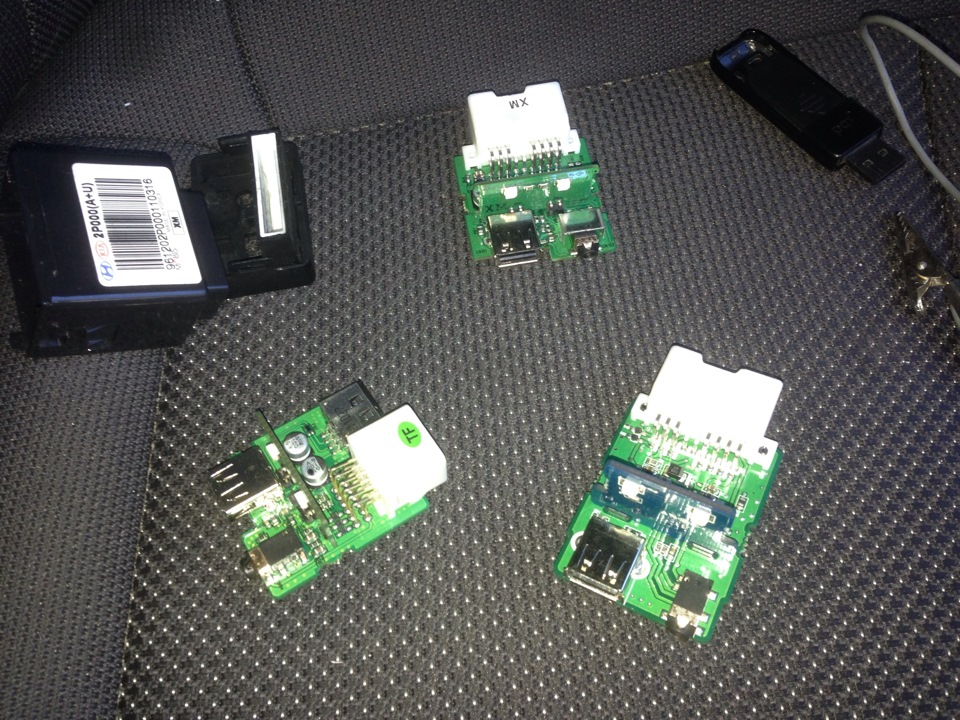

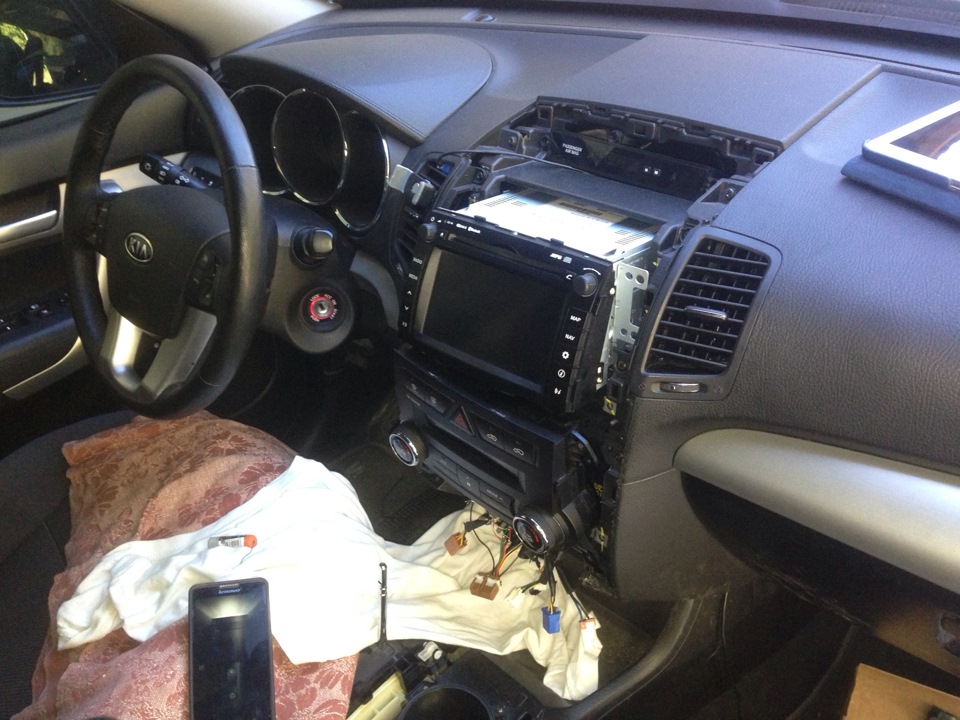

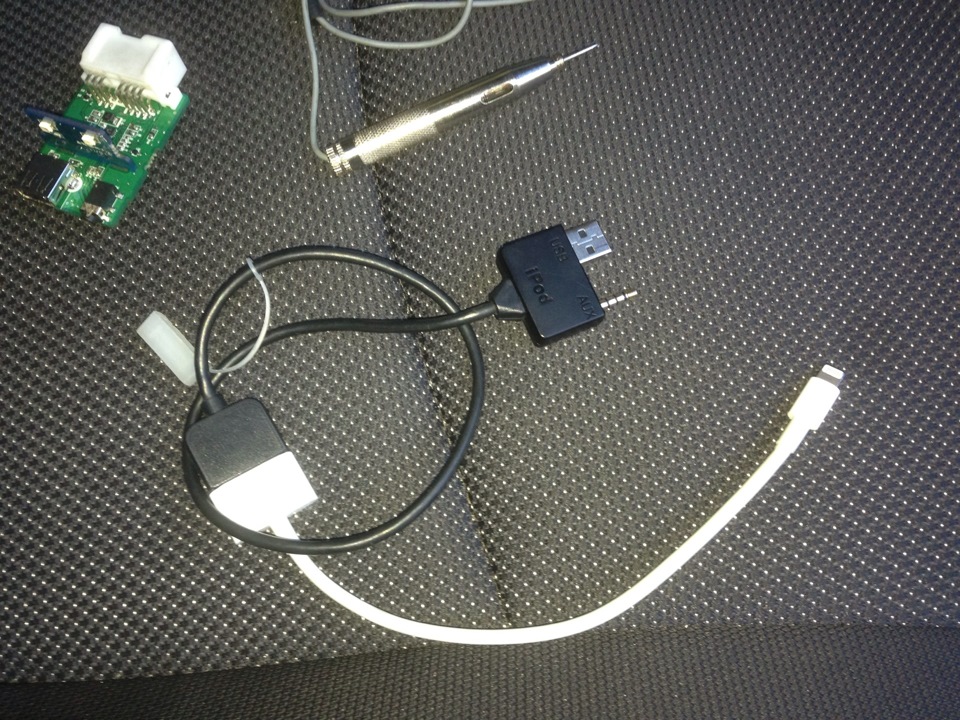

Не так давно я писав, що придбав магнітолу "за недорого", а таксамо, як підключав gps антену для цієї магнітоли. Відразу подружитимагнітолу з блоком usb+ aux не вдалося, тому магнітола буладемонтована, стара магнітола зайняла своє колишнє місце, тому щозвик до функції роботи телефону у зв'язці з магнітолою. usb+auxпередавати відео з телефону на магнітолу, але мені ця функція нафігне потрібна. Для експериментів були задіяні ще 2 плати (ці платизнаходяться в блоці usb+aux) - моя плата дальня справа від kiaoptima зв'язка usb+aux повинна працювати ось з цим штатним проводом (він йшов у комплекті з автомобілем ) Правда, не у всіх, так, Юра? тачкрином usb йде окремим кабелем - ось таким, його ціна 1700 грн (звичайний usb кабель на 4 жили, але зі своїм роз'ємом)
ось його номер (може хто захоче купити собі його за 1700 грн? ))
проводи з супер-usb кабелі підключаються до таких проводів штатногороз'єму, який підключається в блок usb+aux
інший ракурс
Після такого підключення до блоку usb+aux телефон визначився, черезштатний кабель, як ipod ( так і має бути), звук передавався зтелефону на стовпчики. Але флешка, при підключенні її в роз'єм usb- не визначалася, після тривалих потуг, флешка запустилася, магнітола змогла її прочитати. Але відключивши її - зновуприєднавши - вона знову не читалася, після 20 хвилин потуг вирішенобуло спаяти всі контакти. Спаяли - флешка не читалася. Ще через 20хвилин вирішили екранувати дроти. І що б ви думали? Правильно –флешка почала читатись. Тобто. Нехватающего харчування в (приблизно) 0, 1 вольта вже було достатньо для того, щоб флешка невизначалася. Далі дійшла черга до камери, її мені порадив купитинаш товариш з драйву, зазначивши, що вона чудово показує в темрявіось посилання на камеру

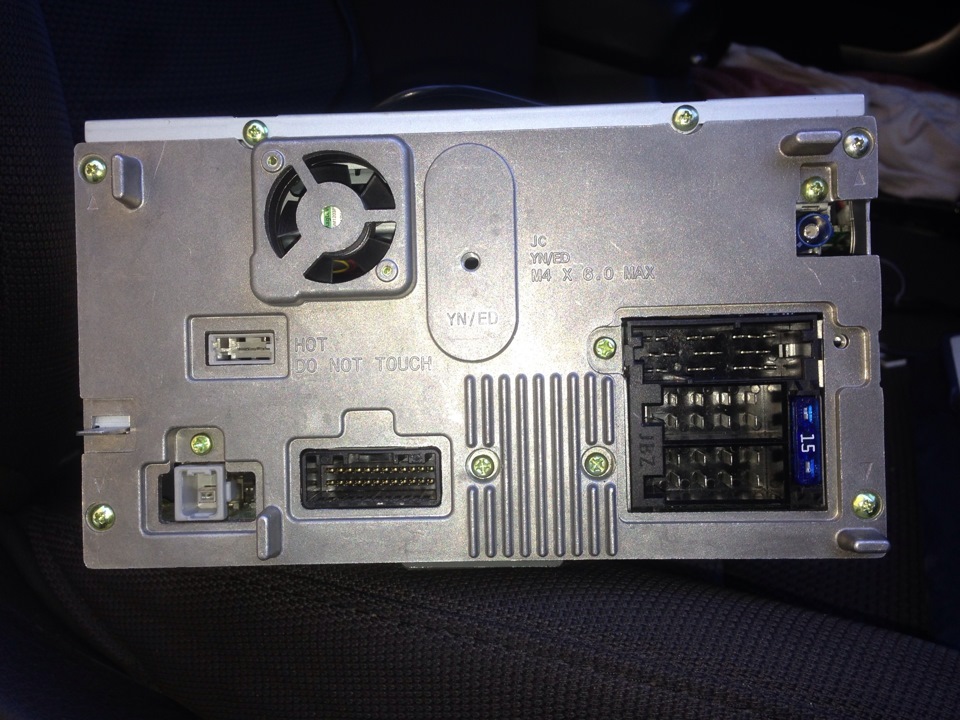

поряд із гніздом для підключення антени fm знаходиться незадіянийроз'єм (він служить для підключення підсилювача та камери задньоговиду) таким чином потрібно підключитися, щоб два контакти прийшлина жовтий тюльпан та ще один контакт на червоний провід, якийвиходить з-під тюльпану Як знімаємо обшивку задніх дверей (інструкцій валом на драйві) відкручуємо планку, на якійзнаходиться підсвічування номера (хром-планка - відкручується воназсередини, тримають ще 2 пістона і 4 гайки) це ліва
це права
а це центральна - до неї дістатися складніше і ще одна не потрапилав кадр
планка у нас
почитавши відгуки на алі, писали, що камера може прокручуватися, ставлячи камеру, для надійності, між камерою і планкою бувнаклеєний 3м скотч, у комплекті була контргайка - її ставили, асама гайка з насічками, тобто. При закручуванні, аж вгризається впластик
вкладаємо провід...
отвір під камеру
зворотний бік планки
ДРУГА ЧАСТИНА
