49. Складання поворотних куркулів. Частина 1.

Усім привіт!

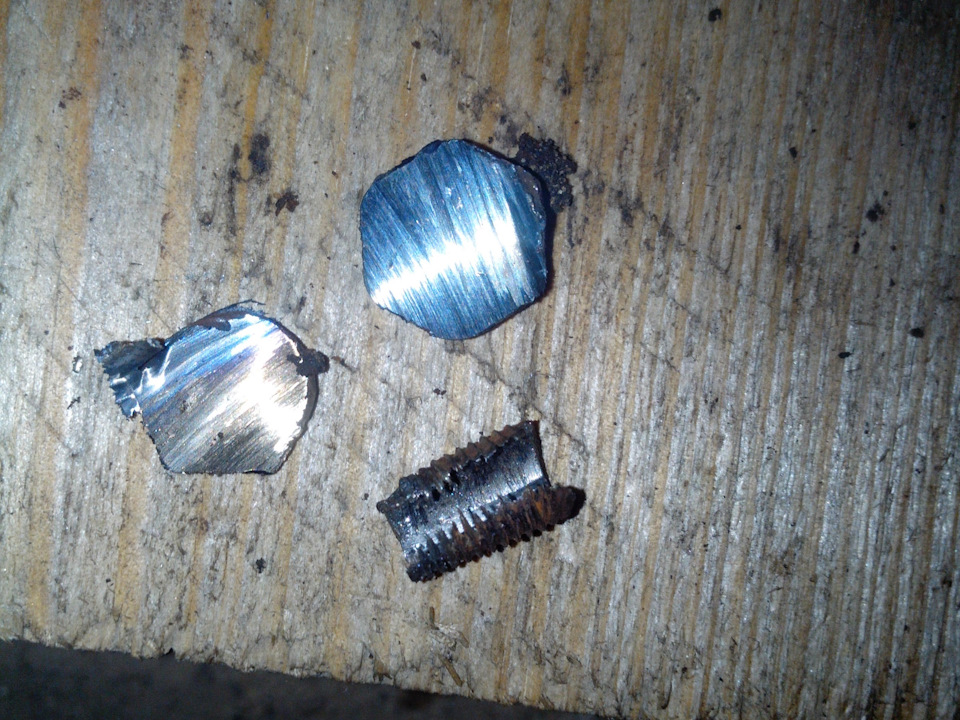

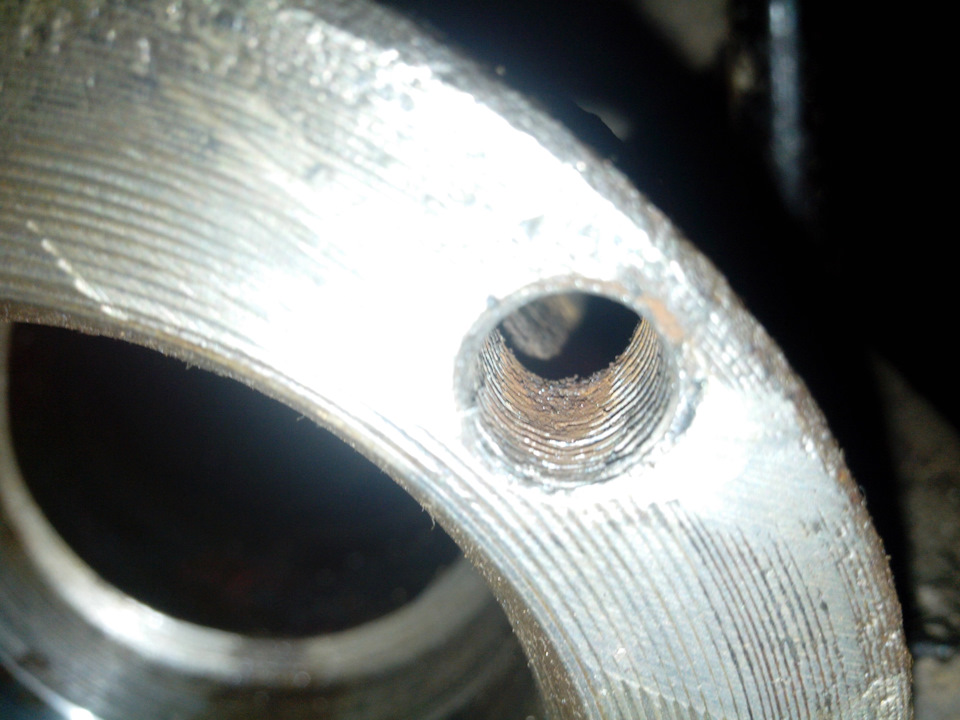

У минулі дві пари вихідних (минулих та позаминулих) провів деякіпідготовчі роботи перед складанням поворотних кулаків. Тойзлощасний останній болт так і не викрутив — ключ прокручується Наголовці довелося спиляти і висвердлювати Трохи зачепив різьблення впанчосі моста, але не сильно Прогнав різьблення мітчиком, начебтонормально Ось результати:Голову з плечей геть!

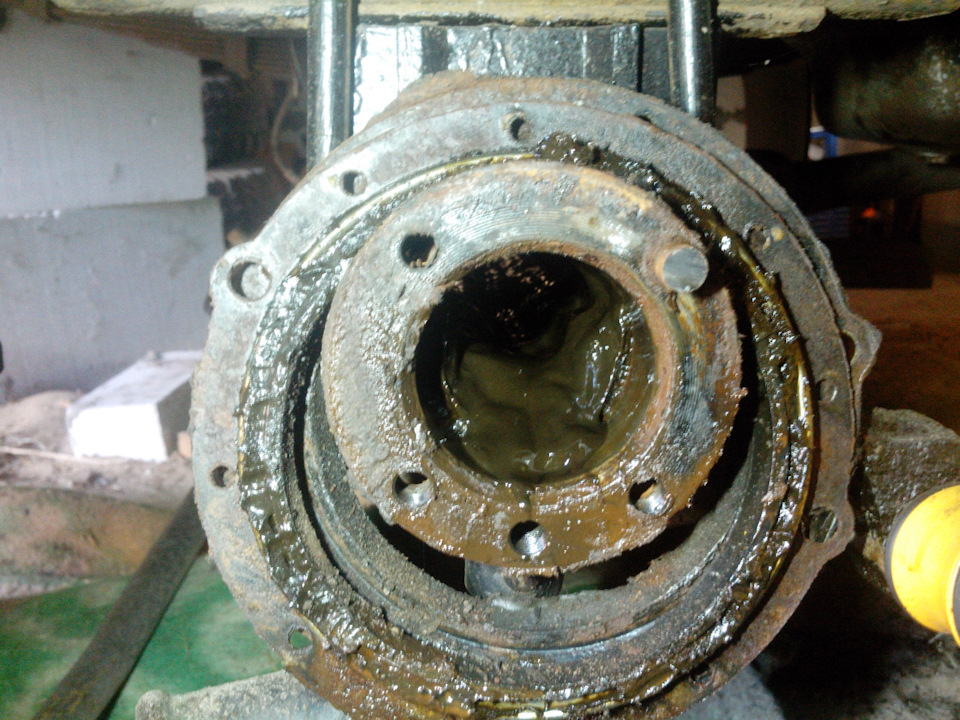

Всередині панчоха покладу гуталіна кольору дитячоїнесподіванки.Мабуть сальник давно помер.

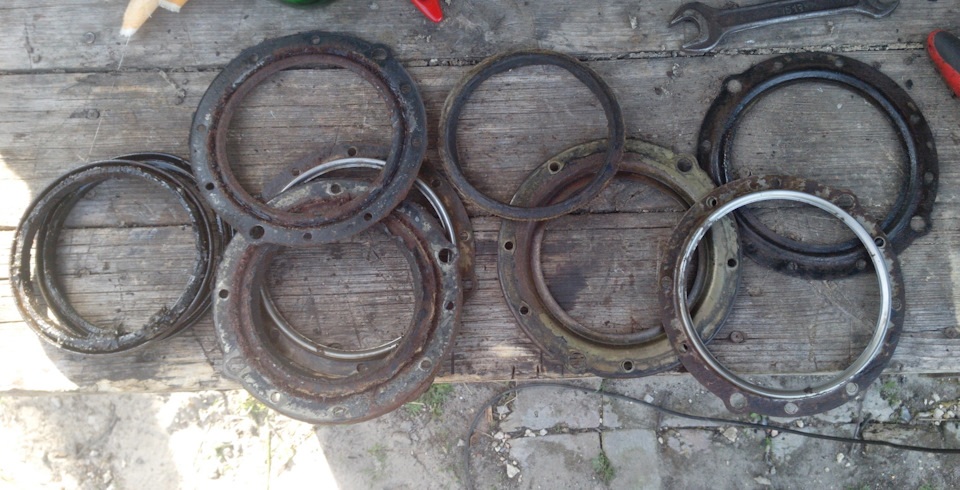

Зняв манжети, повстяні кільця та пластини, що їх фіксують, виявляється якщо їх розліпити, то все на місці, а то до цього я недорахувався двох пластин:

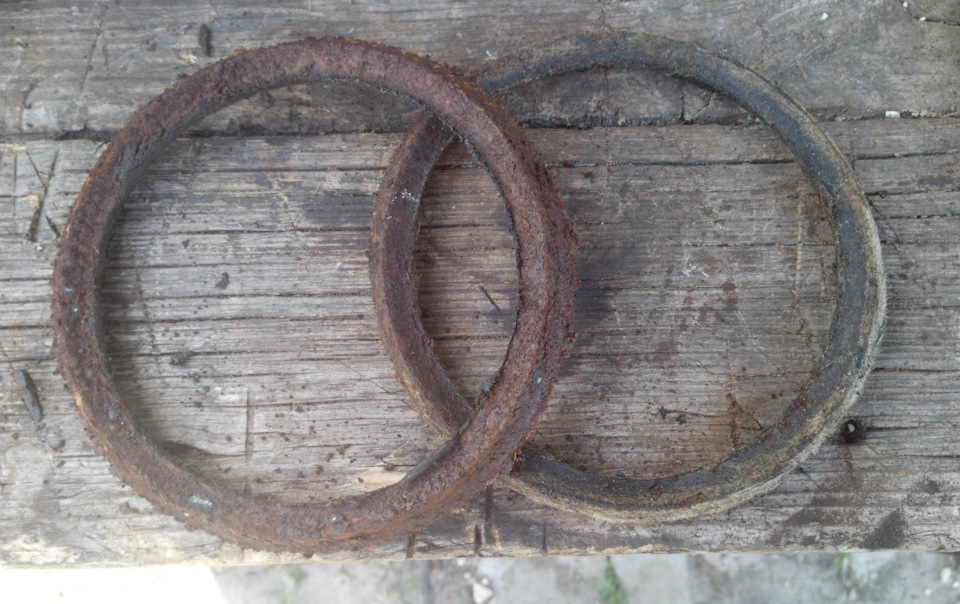

Кільця.
Ось ці іржаві кільця з повсті… Вони ж поблизу. Мабуть, треба булотуди раніше заглянути, але зовні не так все страшно здавалося… Нубрудно, так… А під брудом воно воно як живеться залізницям, причомувсе іржаве і в маслі одночасно. Видно водичка попадала.
Ліва кульова. Десь там сальник. Почистив — пофарбував поворотнікулаки. В ідеалі було б відпіскоструминити, але піскоструменянемає, є болгарка. Довелося відболгарити. Обробив перетворювачеміржі, погрунтував у два ґрунти (кислотним і звичайним) і пофарбуваву кілька шарів:Почистив. Почистив. Пофарбував. Пофарбував. Не те, щоб це дуже потрібно, зрозуміло, що це не надовго... Але так іпрацювати приємніше, і краще виглядати (до першої калюжі)Принагідно помітив, що у мене хаби трохи різні, а в лівому ще іскол присутній:
Лівий — ліворуч, правий з іншого боку.
Дірка в хабі.

Поки він був забитий брудом все було нормально, а тепер, коли яйого почистив, з нього при перемиканні вилазить мастило. Реальнийвипадок, коли бруд користь приносила)) Тепер думаю - заліпитихолодним зварюванням або саме назад брудом заб'ється? на 5 ° кутом.І нові шкворні від Waxoyl (дякуюDikary-Kharkov)

Нові ШОПКи.
Ще.
І шкворні.<
Повивчав процес складання в інтернетах і приступив помаленьку. Зікульових вибив бронзові втулки (вибивав за допомогою головки на21)
Утворився комплект втулок.
Ось така поверхня під втулками.
На поверхні куль краплі від зварювання — затирав надфілем.<
Почав ставити шкворні, і тут постало одне питання — а навіщо в нихтаке різьблення (м10 крок 1, 25)? Не знайшлося у мене такого болта, є М10х1 та є з основним кроком, М10х1, 5. Спробував той, що 1, 5. Вінзалазить на пару-трійку витків. Якось так. Ну, думаю, гаразд, болтрозжарений, 12-й клас міцності. Пробую. Один шкворень забив. Другийне добив — вийшло ось це:
Було різьблення і немає різьблення.

Ось такий 12 клас…

12.9<
Треба віддати належне — на самих шворнях різьблення вціліло. Пішовжебракувати, пощастило, у знайомого знайшлися болти з потрібнимкроком різьблення, від жигулівської ГБЦ начебто. З ними справапішла краще. Усадив два нижні шворні (у ліву та праву опори), вставив опори в кулаки (не в свої, в уазовські поворотні) ізаштовхав верхні шворні. Шкворні сіли з маленьким нерівномірнимзазором, ось на цьому кадрі видно, що справа зазор трохибільше:Сподіваюся це не суттєво, поверхня то сферична.
> Запресував кришки шворнів, попередньо намазавши шрусовиммастилом. Довго намагався виставити рівні відстані до кулі, виходила якась нісенітниця — стукаю по кулі з боку меншого зазору, а він у кращому разі не змінюється, а в гіршому стає менше о_О…Довбав, довбав, багато дров наламав (немає у мене мідної болванкиПридатною, я через дерев'яні брусочки стукав) Начебто виставивзазори. Через якийсь час переміряю — знову не те… куля грає, чи що? Загалом залишив цю витівку до глухих часів (через тиждень, думаю, вони настануть) До того ж, як з'ясувалося, я мало закупиврегулювальних прокладок і мастила. Ось у такому виглядізалишив:
Лівий
Два чоботи — пара.
Ще ракурс.

Ще одне питання виникло по ШРУСах — я прикупив нового зразка, типу Бірфільд (слово те яке — Пивне поле, я б погуляв цим полем)))Так от у нього, на відміну від старого, тільки одна шия, підсальник. А другий, який начебто має лягати в бронзову втулку, немає. Замість неї напресовано кільце, яке лягає у виїмку вкульовий, а за ідеєю в цю виїмку повинна ставитися опорна шайбаШРУСа. І як із цим бути? Так, у кульовій опорі бронзової втулки тежнемає.

Новий ШРУС і старий. Бій триває! )
