Поліклінові шківи на славуту. Частина 3. Завершення

Для завершення робіт з полікліновими шківами після встановленняобгінної муфти залишалося доробити та пофарбувати кронштейн, наякому будуть триматися компресор, генератор і натяжний ролик.Зупинюся на ньому докладніше. Основа конструкції – кронштейн –залишилася незмінною з 2015 року, з моменту початковогопланування.
2015 рік

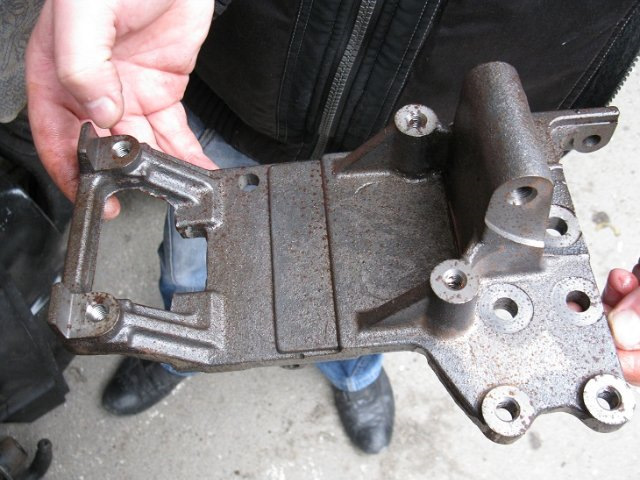

В якості його нижнього кріплення був використаний кронштейнкондиціонера від сенсу, тільки значно зменшений., залишивши тількималенький обрубок для генератора.

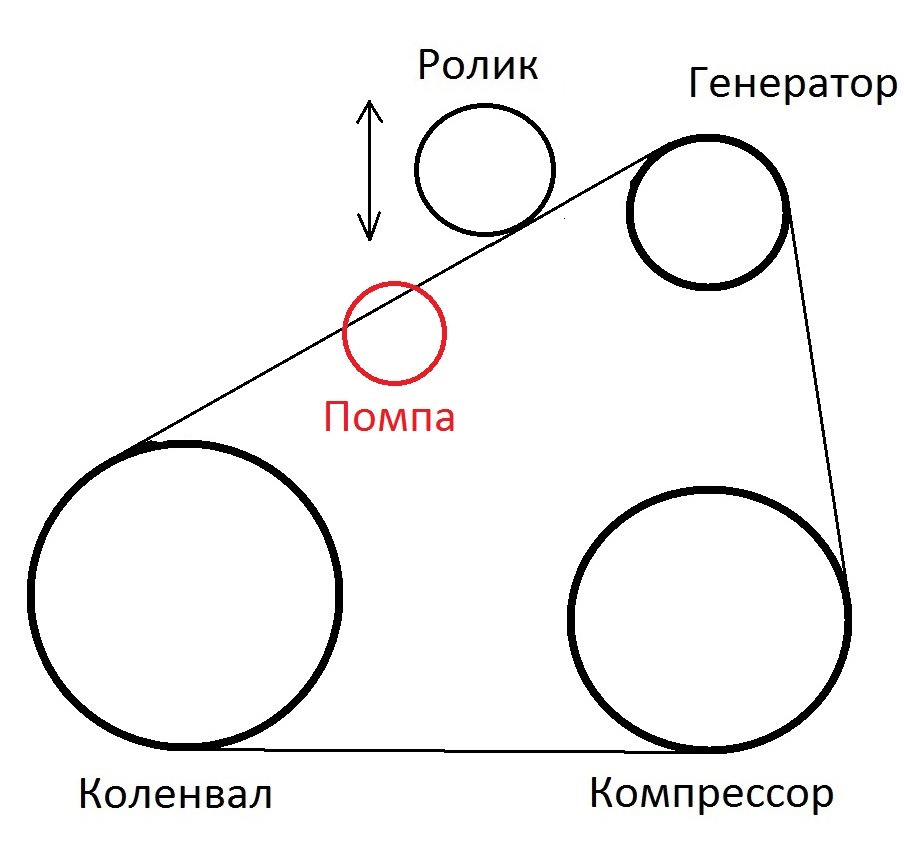

У початковій конструкції не було передбачено натяжного ролика, тепер необхідно його додати.Тут потрібно врахувати кількамоментів.З одного боку, бажано мати якнайбільший вертикальний хідролика для натягу ременя. Але дуже низько ролик опустити не вийде –він упреться у ремінь ГРМ із помпою. Цей момент обмежуватиме йогохід униз. З іншого боку, сильно піднімати вгору ролик теж не маєсенсу, оскільки він просто не торкатиметься ременя. Схематичновиглядає так:Ролик показаний у вищій точці, вище піднімати немаєсенсу. Внизу червоним показано помпа, що не дає опускати ролик дуженизько. Для збільшення запасу натягу ременя було вирішеновикористовувати ролик якомога більшого діаметра. Для цих цілей віндобре підійшов від газелі, що має індекс 406.1308080-10. Натяжнийролик, фото з відомого сайту Діаметр ролика 80 мм, він розрахованийна шестиручкову ремінь, та має невисоку вартість. Кріплення роликатеж було взято від газелі, але з доопрацюванням.

Штатний кронштейн натяжного ролика газелі

У газелі болт притягує до себе ролик при вкручуванні, різьбленнянарізане в болту на якому кріпиться ролик. Я це різьблення зрізав, щоб натяжний болт вільно ходив усередині болта кріплення ролика.Далі у великому кронштейні компресора внизу була приварена гайка, вяку вкручується болт натяжний і таким чином притягує ролик вниз.Газелевський кроншейт залишився незадіяним. З урахуванням діаметраролика в результаті його корисний хід по вертикалі склав 9 см, якна мене, досить непогано. Після кухаря кронштейн потрібно булопофарбувати, і випадково виявився балон червоної фарби. Отже, требадодати л. С. Та пофарбувати кронштейн.

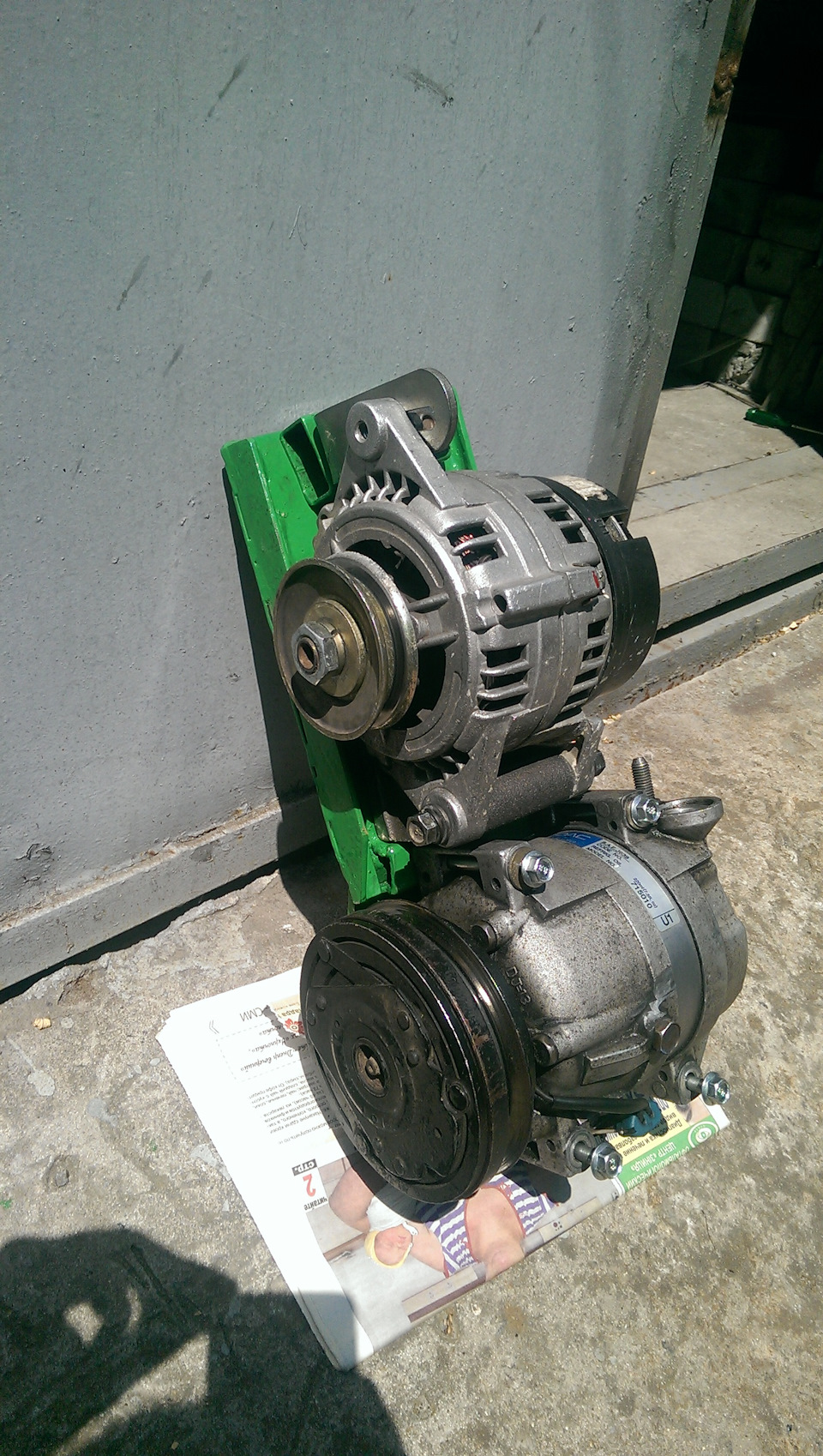

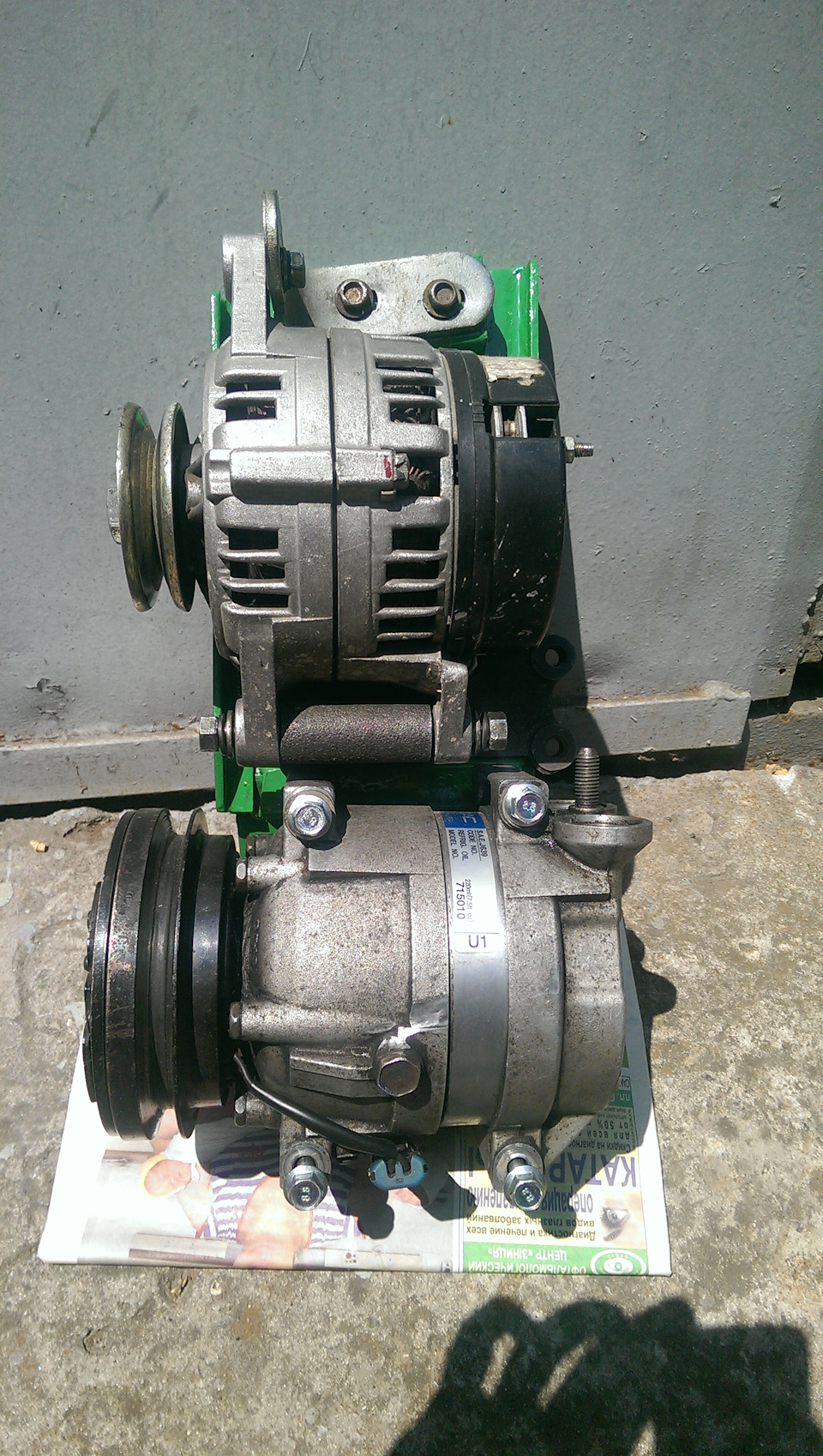

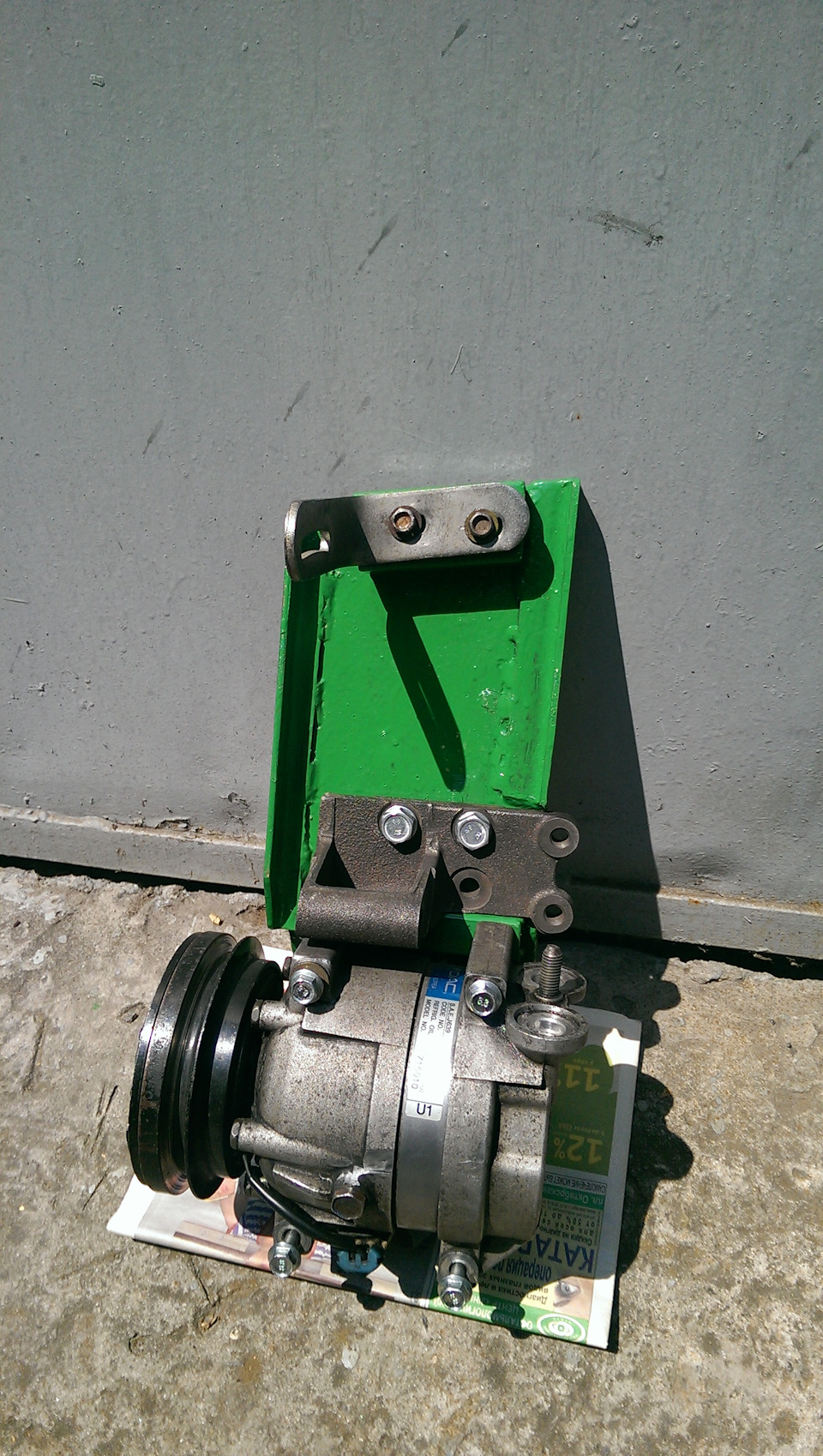

Кронштейн після фарбування.Є кілька зайвих дірок від попередніхекспериментів)
Ремінь зараз стоїть від калини з кондиціонером, 6рк1005. Він трохидовгий, але запас натягу присутній. Можливо, наступний реміньпоставлю коротше, щось на кшталт 6рк980.
На цьому поки що все, заправлятиму кондиціонер буду, колипотеплішає.
