Експерименти з впуском. Частина 1. Короб повітряного фільтра 21902110901000

На роздуми про модифікацію системи впуску, а саме коробаповітряного фільтра мене наштовхнули записиalexei2878225, а також деякі коментаріApostol79.

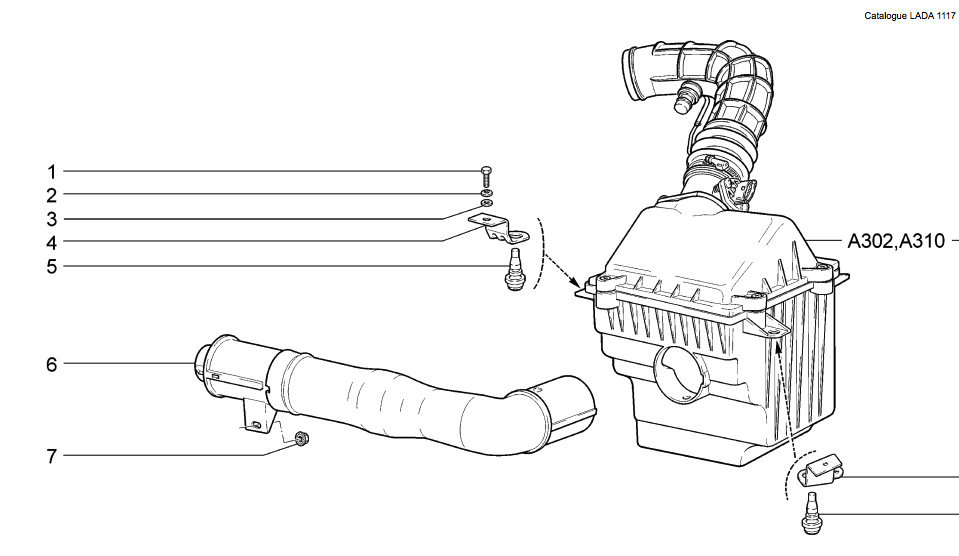

У мене із заводу стоїть звичайний 11180-1109010-00 коробповітряного фільтра оскільки двигун 8 кл з хутром дроселем.

<

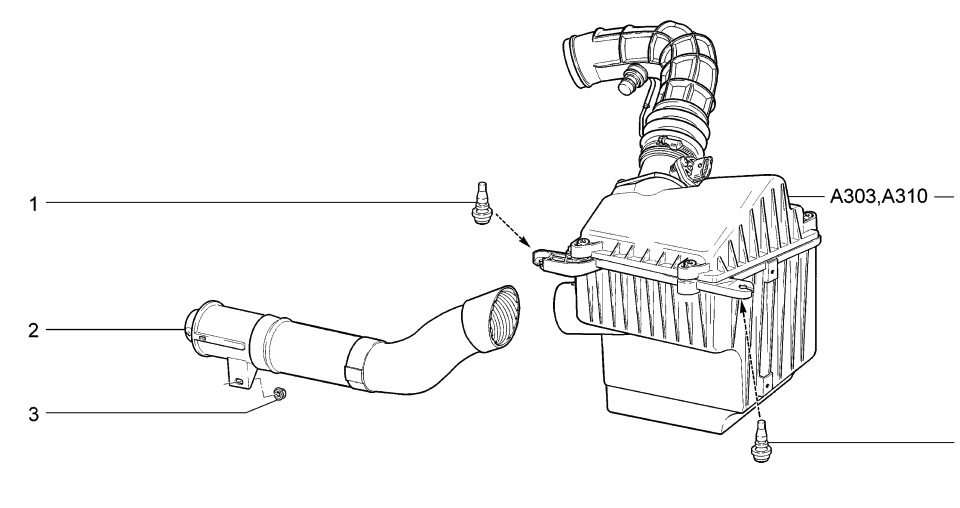

Для порівняння дивимося що стоїть у 16 ​​кл., а саме модель короба11184-1109010-00:Як видно у 11180 короба є безглуздий заворот трубиповітрозабірника в 90 градусів що в теорії погано впливає нашвидкість руху потоку, особливо при великих витратах повітря.НаКаліні NFR стоїть аналогічний 11184 короб повітряного фільтра такщо його пропускної спроможності вистачає навіть для 140 сил.

Згодом модифікований короб 11184 стали ставити на 8 кл з егазом.Також існують нові модифікації 2190 даних коробів які маютьоднакову верхню частину 11184 але різну нижню. >

Частину інформації щодо артикулів коробів я почерпнув із записуFINN2108. Так як в інших місцях і навіть воригінальних каталогах якась повна плутанина. Також мені не вдалосяроздобути достовірної інформації який короб нормально стає на 8 клдвигун. За ідеєю вони повинні відрізнятися.

Порившись що у нас доступно для замовлення на свій страх і ризикбув замовлений короб 21902110901000
Він нового зразка і призначений наскільки мені відомо для машин ізАКПП. Відмінність від звичайного 11184 - у нижній частині єдодаткова виїмка для того, щоб він не заважав коробці. Іншихваріантів за стерпним цінником у нас я не знайшов.
Увага доповнення від 02.01.19: на калини із завіскою СОДданий короб точно не підходить через інше розташування патрубківрадіатора. Детальніше тут.

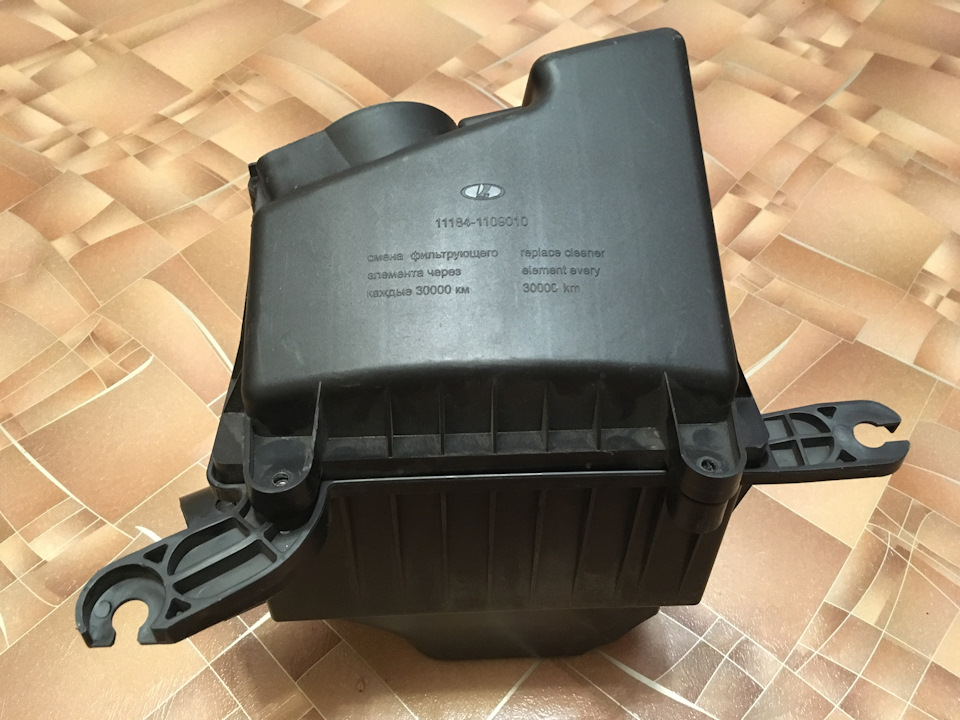

Отже такий він має вигляд:

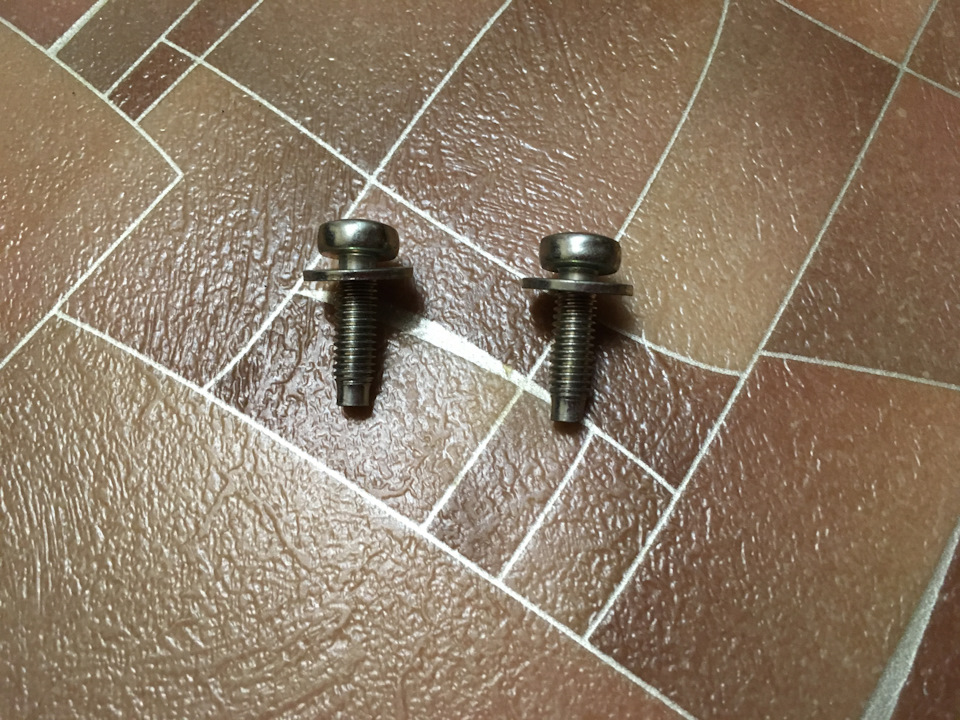

Гвинти перед фотографуванням я вже викрутив, вони є вкомплекті:

Верхня частина ось такий вигляд має:

Маркування верхньої частини 11184-1109016:

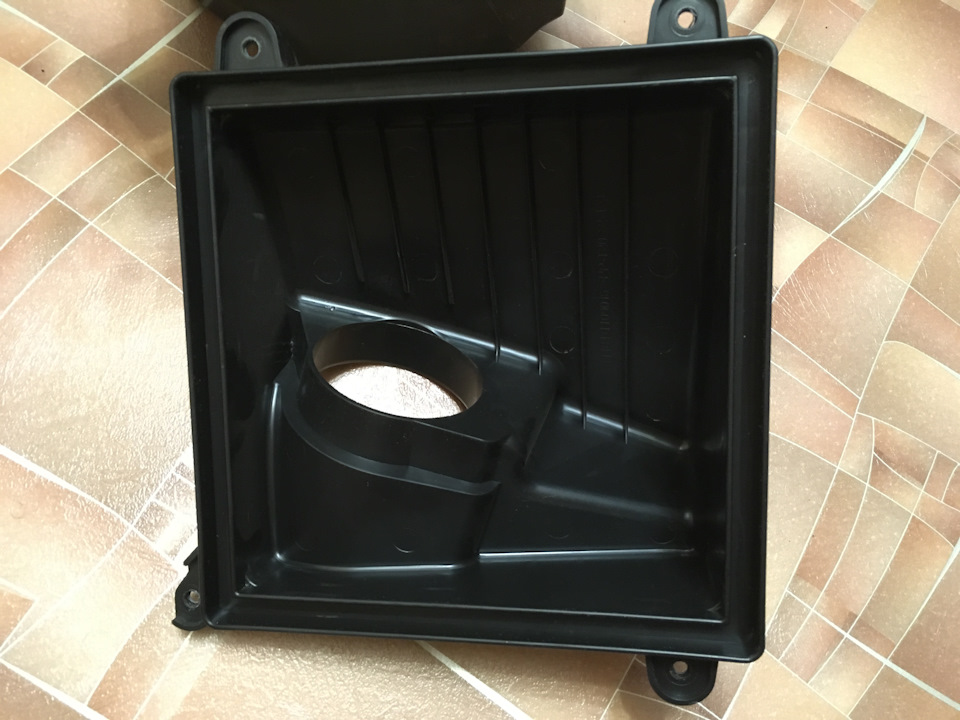

Нижня частина ось такий вигляд має:

Маркування нижньої частини 21902-1109013:

< Вигляд самого розтруба всередині корпусу (також видновиїмку під АКПП зліва):Як можна помітити з обох боків приклеєнийпоролон з якою метою тільки незрозуміло — чи то шумоізоляція, чи точи теплоізоляція або все відразу.
Забавно але якщо пошукати за номером 21902-1109013 то гугл вамвидасть ще такий корпус під комплектацію АКПП+кондиціонер:

"люблю" треш і чад з вазівськими артикулами)

Вхідний отвір за моїми вимірами точною китайською лінійкою 52мм:

Всередині короб також комплектувався таким дивним повітрянимфільтром:
> 2112-1109080-06

До речі сказати і короб і сам фільтр судячи з логотипів на деталяхвиробляється фірмою "мотор-Супер".

< Без приколів звичайно ж не обійшлося — хоча я й оглядавйого в транспортній компанії, але не помітив відламаного одногоребра жорсткості:Дрібниця, а неприємно Запис ще повинна буламістити і трубу повітрозабірника 2190 під цей фільтр, але черезроздолбайських менеджерів, які забули відправити моє замовлення, прийде вона ще нескоро, так що про цю деталь як небудь в іншійчастині.

< Далі ще хочу знайти цілком звичайний 11184 короб у зборі звідповідним 11184 повітрозабірником. Для того щоб порівняти івибрати який з них краще на практиці, а також перевірити як впливає (якщо впливає) зменшення об'єму короба на момент, що крутить.

Дуже велика прохання для власників 8 кл калин/грант зегазом:Кому не складно гляньте будь ласка артикули на верхнійчастині, а також на дні нижньої частини вашого короба повітряногофільтра.

< br> Далі буде.
