Експерименти з впуском. Частина 3. Короб повітряного фільтра 11184110901001 та повітрозабірник 11184110930100

У продовженні теми:

Експерименти з впуском. Частина 1. Короб повітряного фільтра21902110901000
Експерименти з впуском Частина 2. Повітрозабірник21900110930100

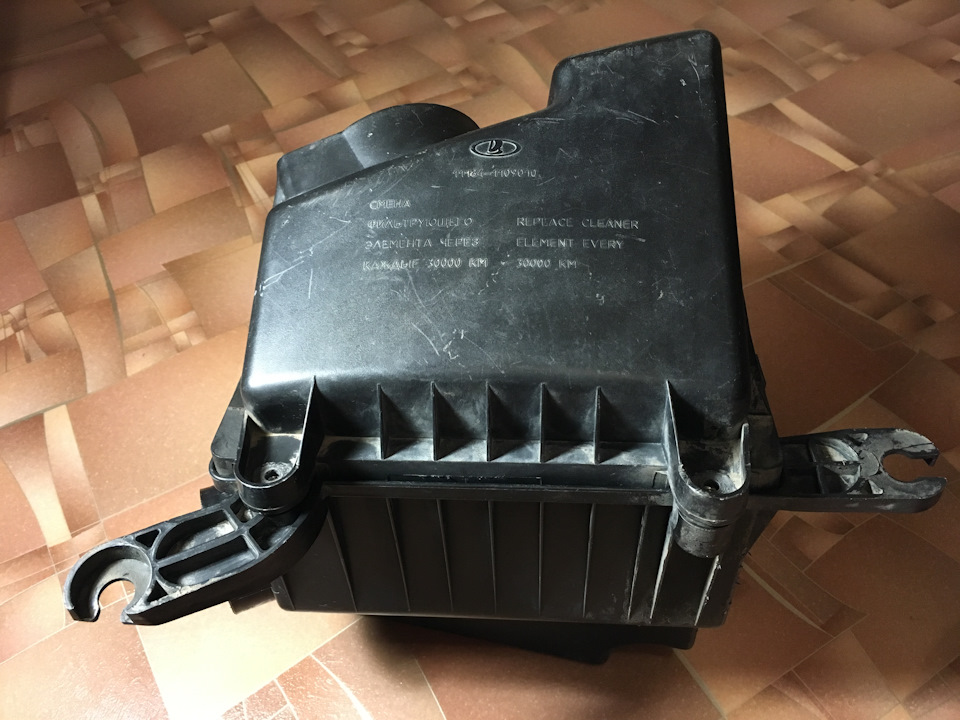

Таким чином, насилу на розбиранні мені вдалося знайти коробповітряного фільтра 11184110901001 від калини 1.4 16 Верхня частина11184-1109016 абсолютно ідентична за конструкцією 21902 коробу, єдине що лиття трохи відрізняється

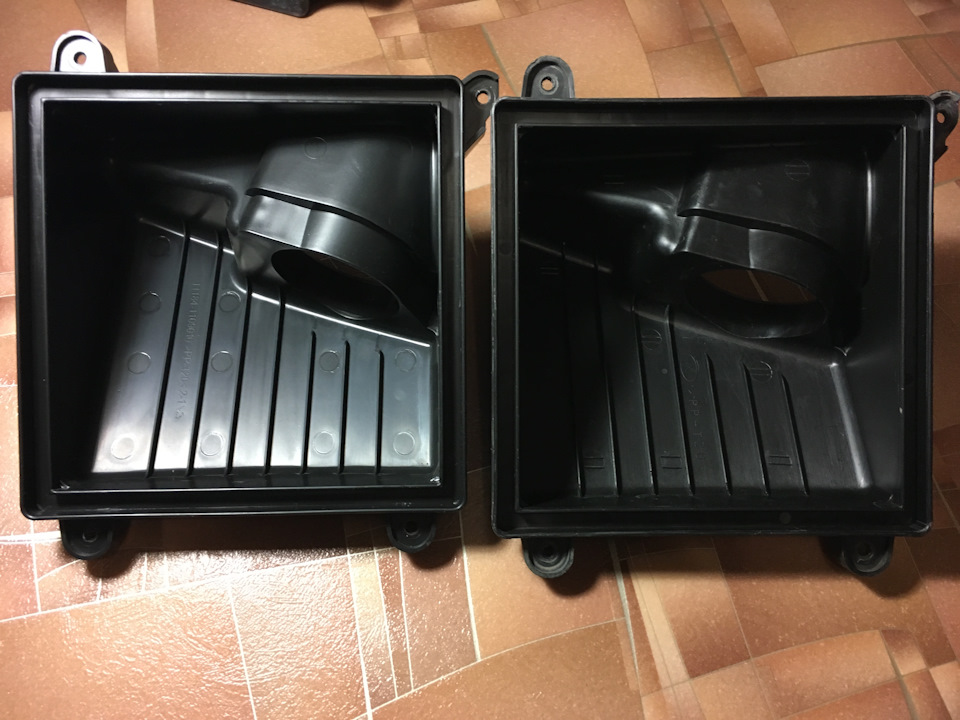

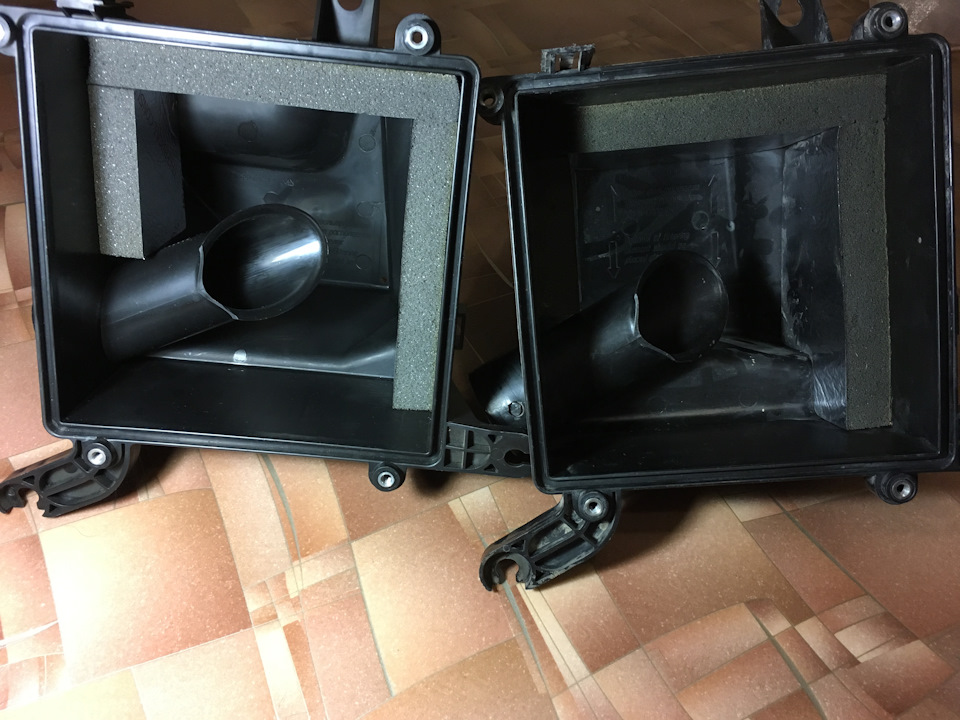

Зліва від 21902 короба, праворуч від 11184 короба

А ось нижня частина 11184-1109013-01 все ж таки відрізняється від21902-1109013:

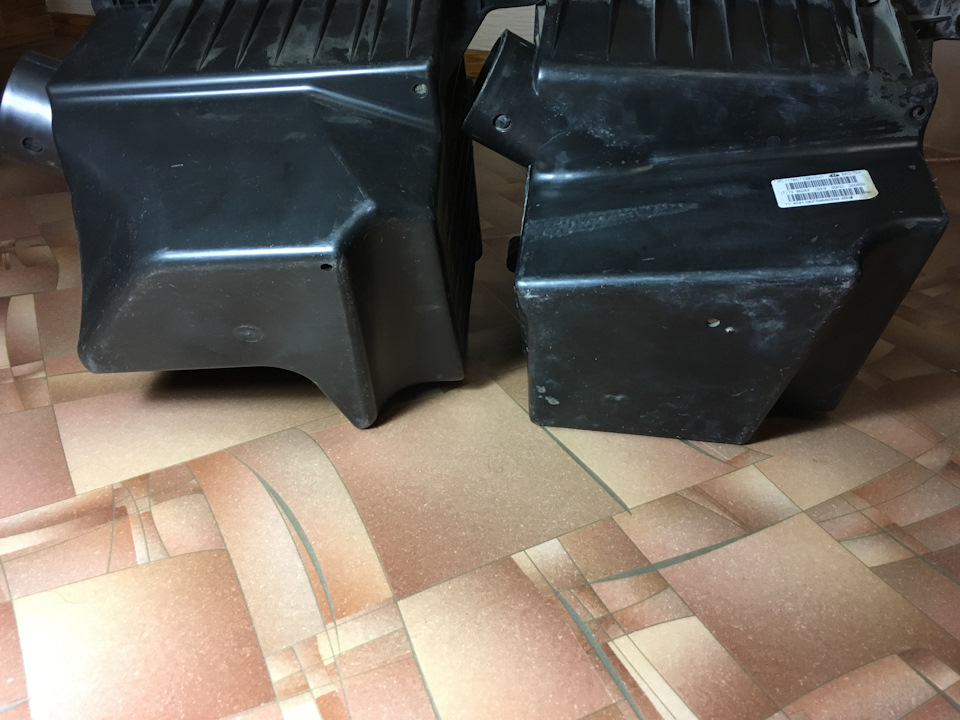

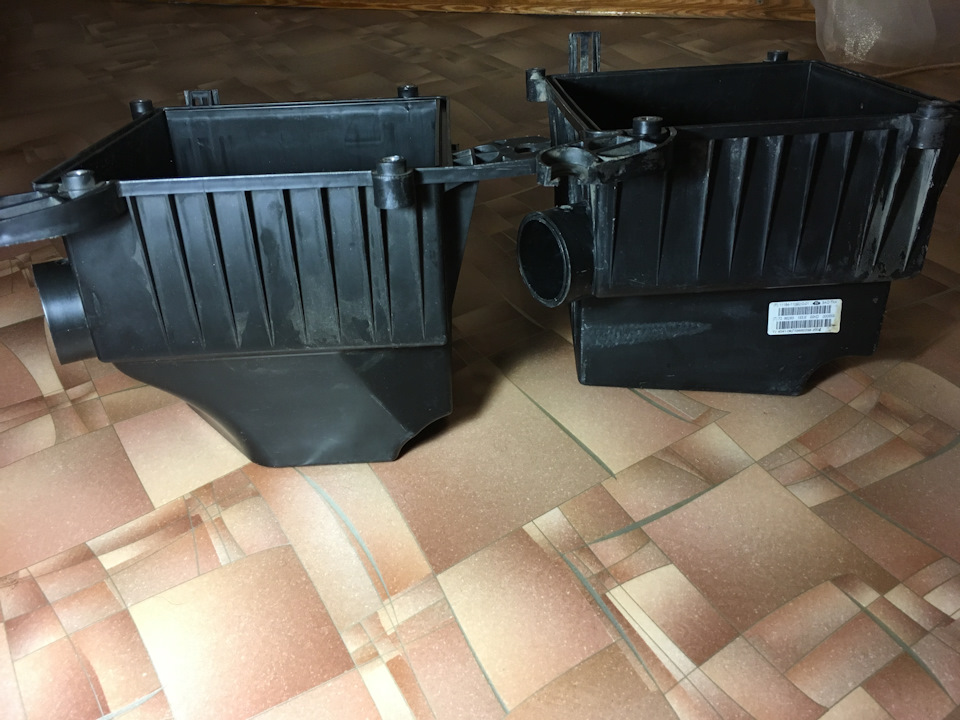

Зліва 21902-1109013, справа 11184-1109013-01
Крім форми нижньої частини короба відрізняється за висотоюкріплення клапана продування адсорбера у 11184 короба воно вище ніжу 21902. Разом з коробом також був прикуплений повітрозабірник11184-1109301 -00:
Повітрозабірник 11184-1109301-00 (згори) 21900-1109301-00 (знизу)

За довжиною з 2190 заборником відмінностей я не знайшов, а оськонструктивно виконаний трохи інакше.
Сам повітрозабірник досить легко розбирається на запчастини:

Резонатор впуску 11184-1109362
Також на резонаторі було знайдено рік виробництва 2008:Запчасти нафото:11184110930100
Резонатор 11184 на відміну від 2190 розбірний і "флейту" можна знього дістати:
>

Також виявився такий момент, що на 2190 повітрозабірнику діаметрфлейти резонатора становить близько 40 мм, тоді як на 11184 вонаблизько 35 мм (точно штангеном не заміряв):

Зліва 2190 резонатор, праворуч 11184
Повітрозабірник також складається з труби 11184-110902 і гумовогопатрубка 11184-1109348:
Чи не знаю чи мені попався патрубок неоригінальний, чи він бувперших років випуску т.К. Не має ребер жорсткості як у пізнішихваріантах:Через те, що він без ребер може вийде що його сплющитьпри випробуваннях від розрядження і це вплине на результати.

Також усередині лахміття від лиття виявилися:

Непорядок, так бути не повинно

У навантаження в корпусі повітряного фільтра було залишенокільце ущільнювача ДМРВ 21083-1130020:

Продовження слід.
