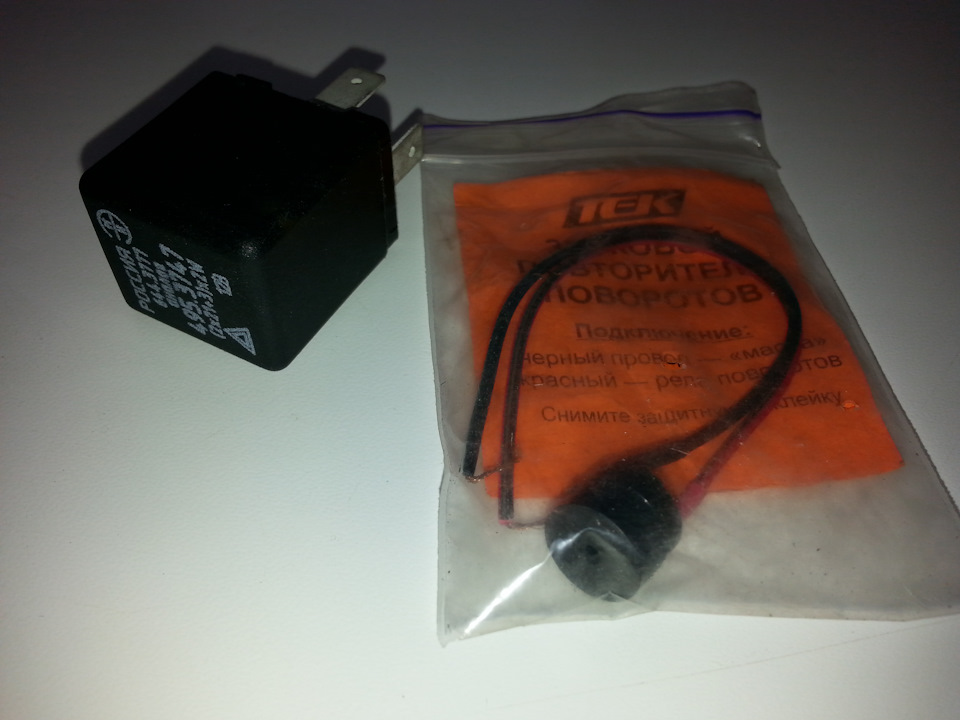

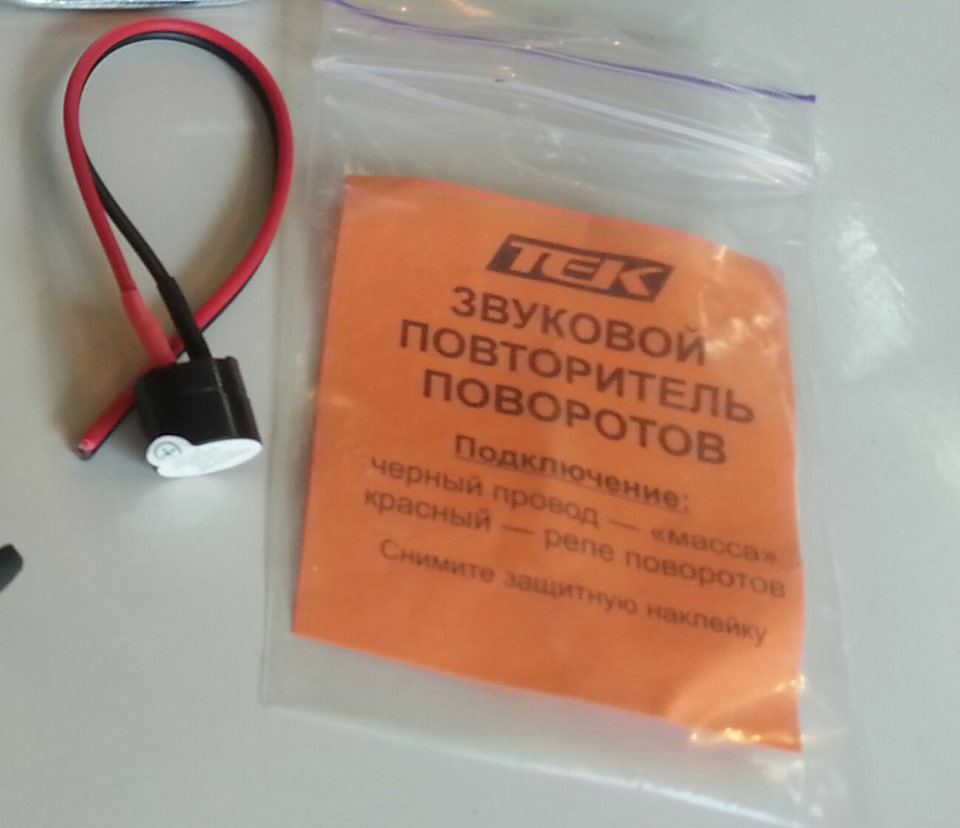

Всім привіт. Вирішив знайти застосування звуковому повторювачу іреле поворотів, що лежать без діла,

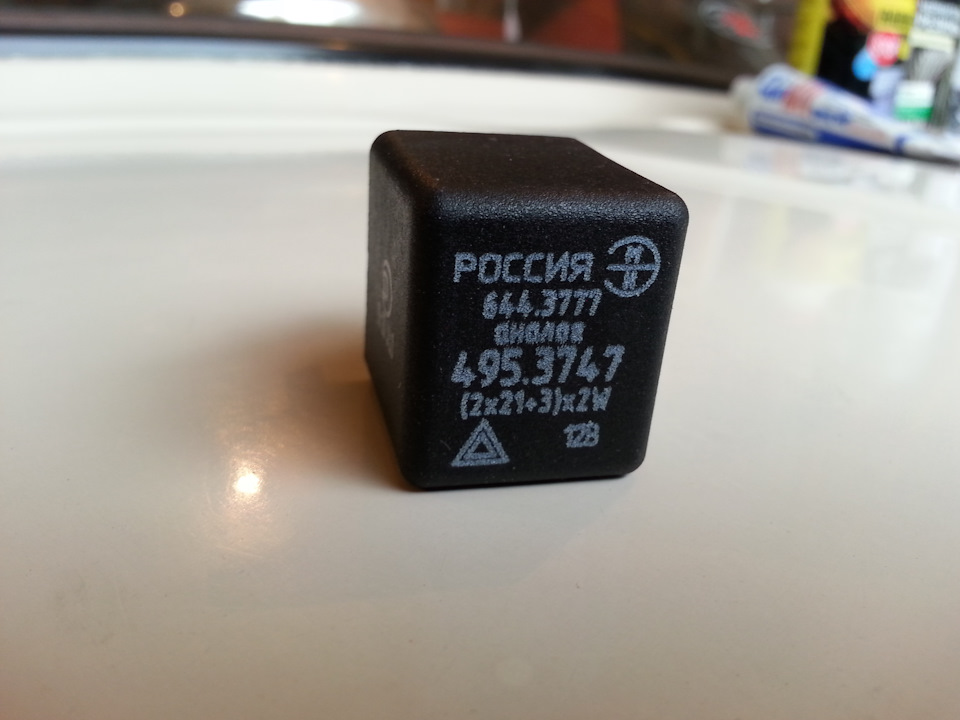

зробити сигналізатор заднього ходу. Рік тому купив думаввикористовувати для індикації відчинених дверей, але цю функціювзяв на себе блок індикації БСК, сигналізатор і реле, так ізалишилися не задіяними. Контактне 644.3777 аналог 495.3747.

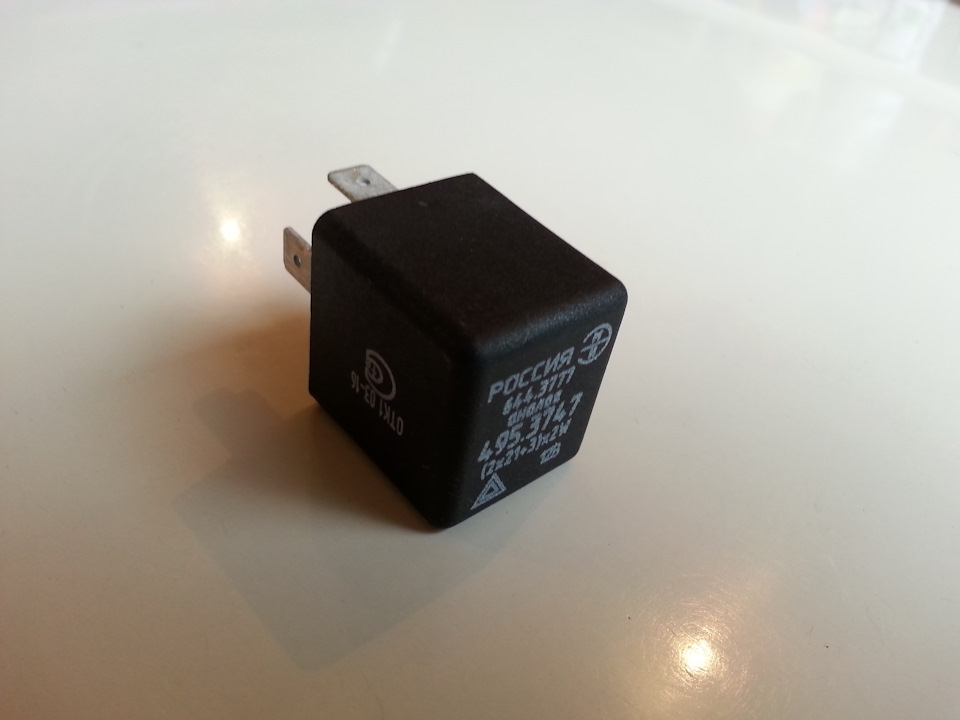

Підключаються контакти реле:31 — маса, 49а — на лампи поворотів, 49— +12в.

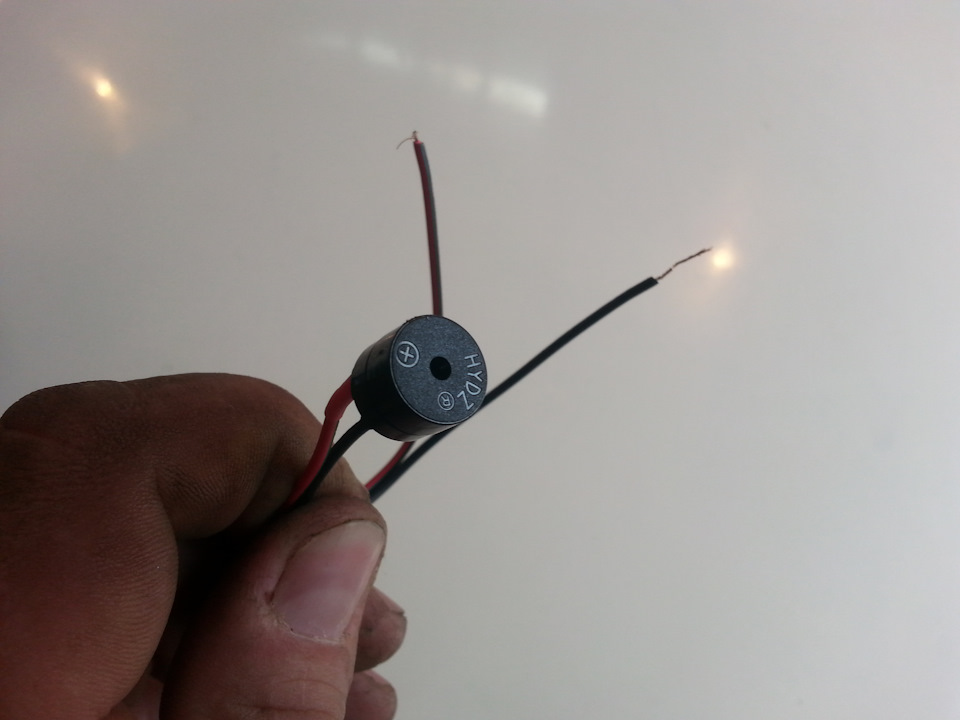

Далі все дуже просто, всіх діл хвилин на 5-10, розкриваємо реле іприпаюємо виходи звукового сигналізатора плюс на контакт 49а, мінусна контакт 31.
< p>
Бо саме реле розхищено на навантаження ламп, що підключаються, безнавантаження, переривчастий режим спрацьовувати не буде, для цьогоміж контактами 31 і 49а впаюємо опір на 51ом,
< Виконує функцію навантаження.
і закріплюємо за допомогою двох компонентного клею для пластику, сам сигналізатор. Звуковий сигналізатор готовий)) контакти 31 мінуста 49 плюс - на підключення. Використовувати можна скрізь, депотрібний звуковий супровід, я підключив на включення задньогоходу, роз'ємну колодку з реле обмотав ізолентою від попадання водиі за допомогою хомута від ебн закріпив під заднім бампером.
біля фар заднього ходу, між реле і плюсом, що подається встановивтумблер, щоб була можливість відключати звук при необхідності.Тепер здаючи назад у багатолюдних місцях більше впевненості, що неуважним наїдеш на ногу)) хоча є такі "кадри" що їм уже нічого недопоможе))
Коментарі16
У такому випадку можна котушку реле випаяти, а замість неї випаяти бузер, 7 ногу мікрухи відключити, а резистор з 8 ноги перераять на масу в реле - бузер буде працювати замість котушки реле і не якихось клацань.
Хороша робота, але насправді сенсу з цього немає)
) якщо дивитися на те, що багато машин їздять без будь-яких звукових сигналізаторів (відкриття дверей, непристебнутого ременя, піднятого ручника, вкл.поворотів і т.п) так як їх зовсім немає з заводу, то так, вирішального значення немає , машина буде ...
А не міг би підказати якийсь опір і куди потрібно припаяти, щоб реле поворотів працювало в нормальному режимі зі світлодіодними лампами (по колу), просто зараз у мене повороти швидко моргають тому що немає опору від ламп. Заздалегідь вдячний!
Це залежить від самого реле поворотів, їх багато типів, механічні, електронні. Впаюється як правило на контакт, що йде на лампи і мінусовий контакт, але це потрібно дивитися і підбирати резистори. В електронних за частоту відповідає конденсатори, від...
Дякую! не знав про такі, зараз шукаю)
а не знаєш випадково якщо його на підняття ручника поставити, куди припаювати, і як че там робити, просто з електрикою не дуже, а таку фішку хочеться на піднятий ручник поставити щоб попискував коли запалення включиш а ручник піднятий, запалення вими...
Звичайно можна, підключається до кнопки ручника, ту що ручник утоплює. 49 контакт реле підключиш на плюс кнопки, 31 контакт реле на масу, можна під той шуруп яким сама кнопка закріплюється. При піднятті ручника буде спрацьовувати звуковий сигналізато...
дякую на вихідних спробую, а резистор потрібен щоб пілік? інакше буде їсти безперервно?
Потрібний, без нього не буде взагалі пілікати, один раз спрацьовує і все.
окай) залишилося знайти резистор, просто так у нас у продажу їх немає в нашому містечку) потрібно саме запитувати) на роботі подивлюсь
Цей типу, про я ж задом їду? Трохи поворот не пропустив...
)) щоб відволікати деяких ворон ховати))
такий самий сигналізатор можна поставити на включені фари з вимкненим запаленням на той випадок коли забуваєш їх вимкнути)
Можна звичайно, варіантів де застосувати багато)
