Фронт був обраний 2-смуговий компонентний Hertz165L.5 (люблюя італійців, вміють вони робити музичну акустику), який запаспортом і згідно тестів досить низько відіграє середній бас - до60 Гц.2-смуговий фронт обраний з таких міркувань:- ціна;
- досвід попередніх інсталяцій;
- небажання вишукувати об'єм для середньочастотника в 3-смуговійсхемі (машина немаленька, але німецькі конструктори настількиграмотно продумали внутрішнє компонування машини, що розмістити всалоні навіть порівняно невеликий додатковий об'єм без шкодиергономіці є дуже нетривіальним завданням - до цьогонеодноразово);

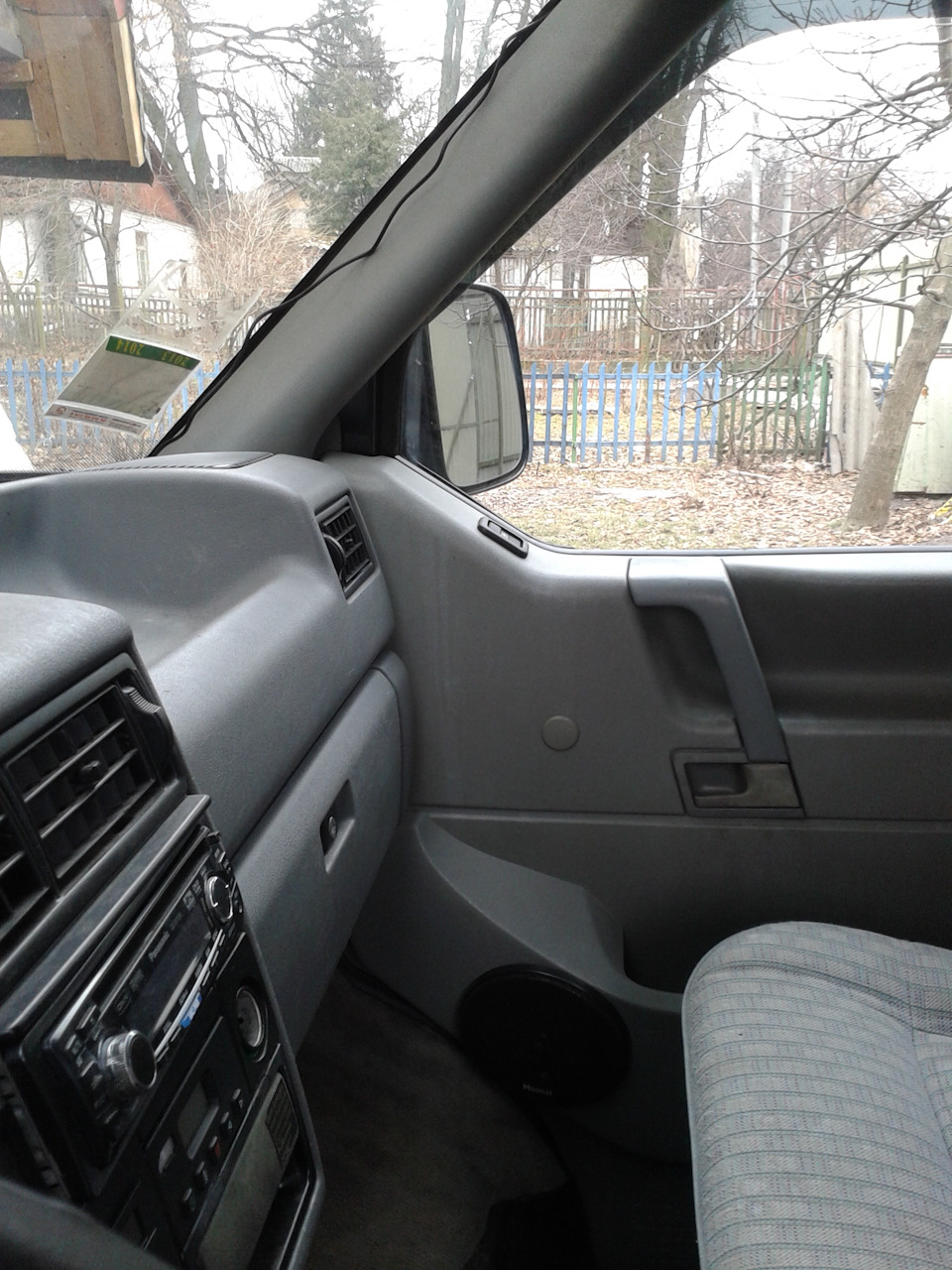

— небажання витратити масу часу і сил і отримати зовсім не туякість звуку, на яку розраховував. Таких історій знаю масу, колиінсталятори довго маялися і зрештою поверталися до 2-смуговоїсистеми. Схему встановлення цих компонентів вибрав класичну:мідбасграє на об'єм дверей, твіттер у стійці лобового скла. Ну протвіттери буде окремий запис, а поки повернемося до мідбасу. Такстояли коаксіальні 5-дюймові Магнати в дверях мого бусика на моментйого покупки:

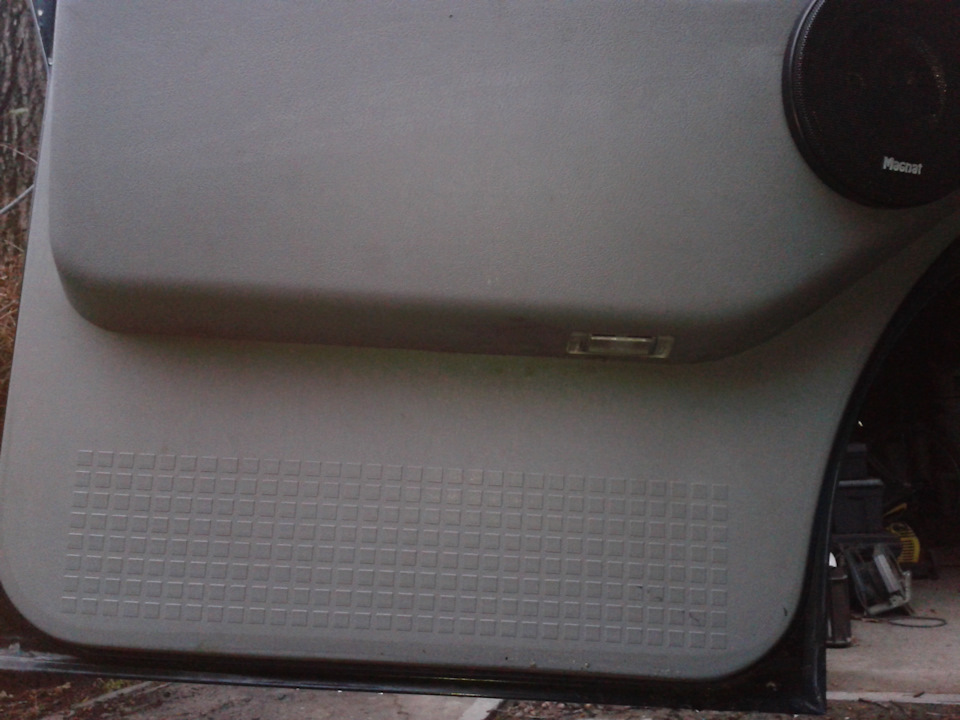

Грали вони на об'єм дверної кишені і через дірку в карті розміроміз п'ят чогось там намагалися пограти в об'єм невіброізольованихдверей. Прикручені діни були шурупами до пластику кишені. Загалом, морок та й годі.

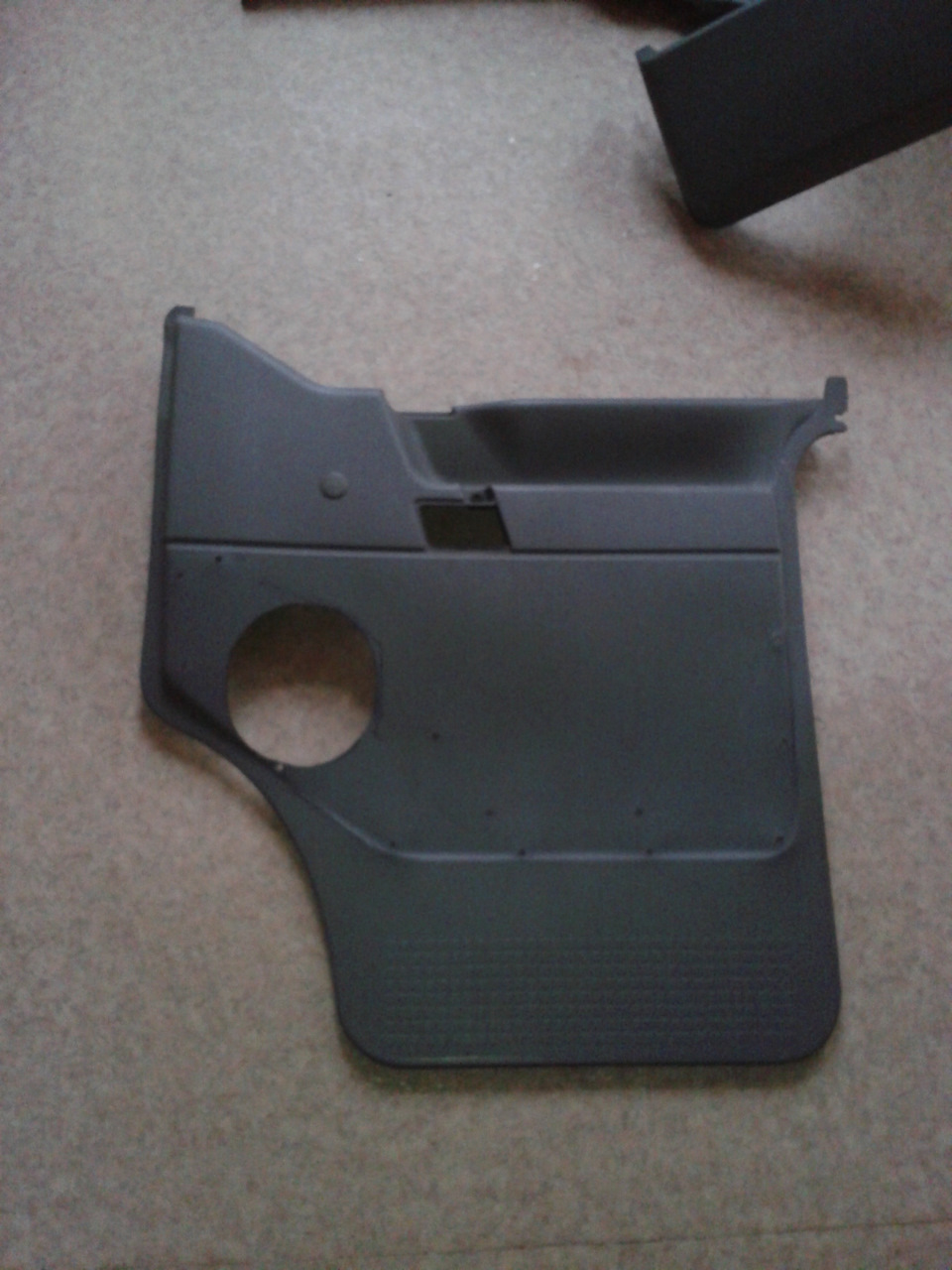

Поки що зима – вирішив промакетувати кишені під установку купленихмідбасів. Карти з дверей були заздалегідь зняті та відмиті, краманивикручені, пошкодження пластику запаяні. Кілька днів промаявся змакетуванням, намотав кілометри з дому до машини і назад, з картамиі без.

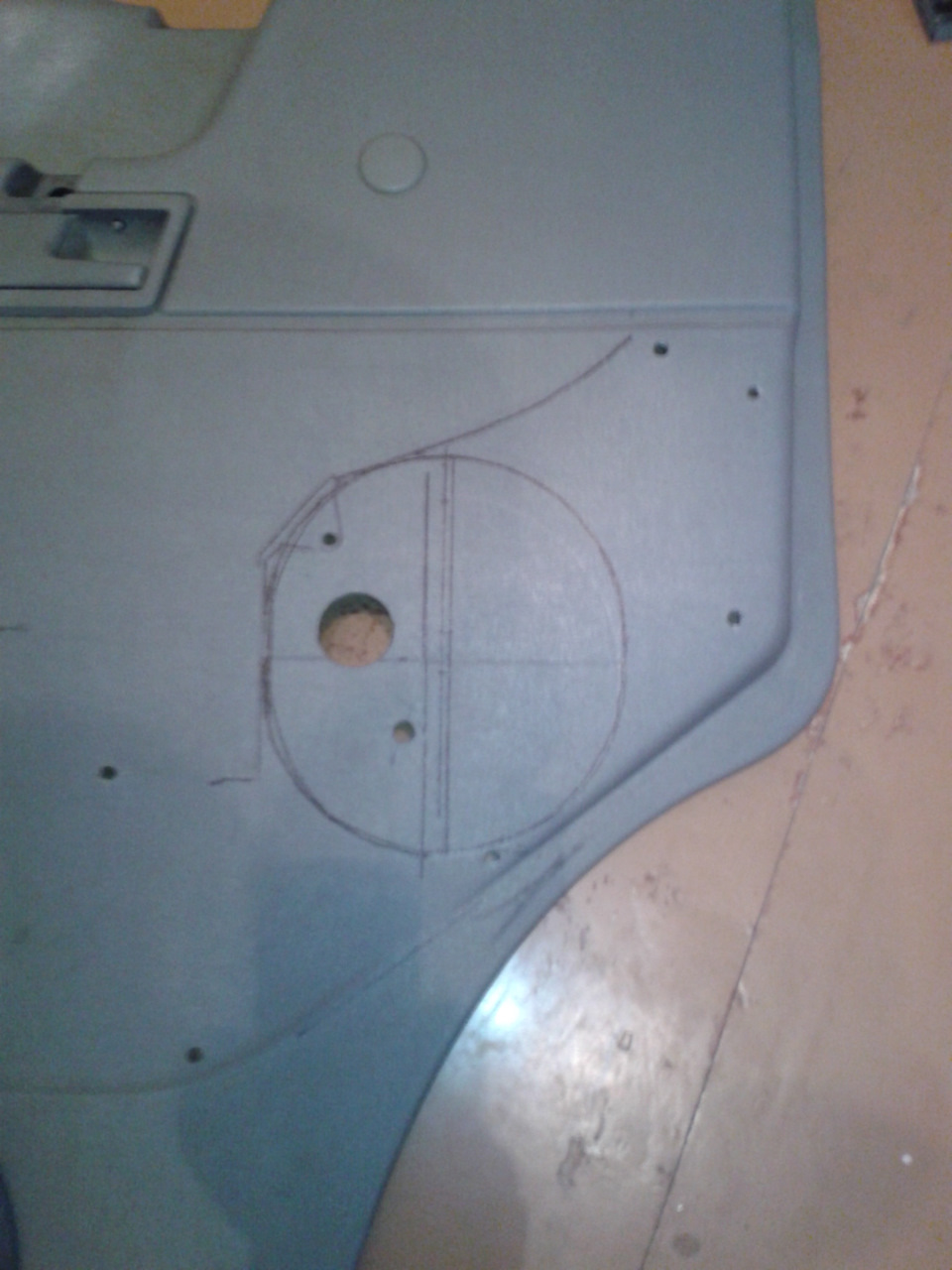

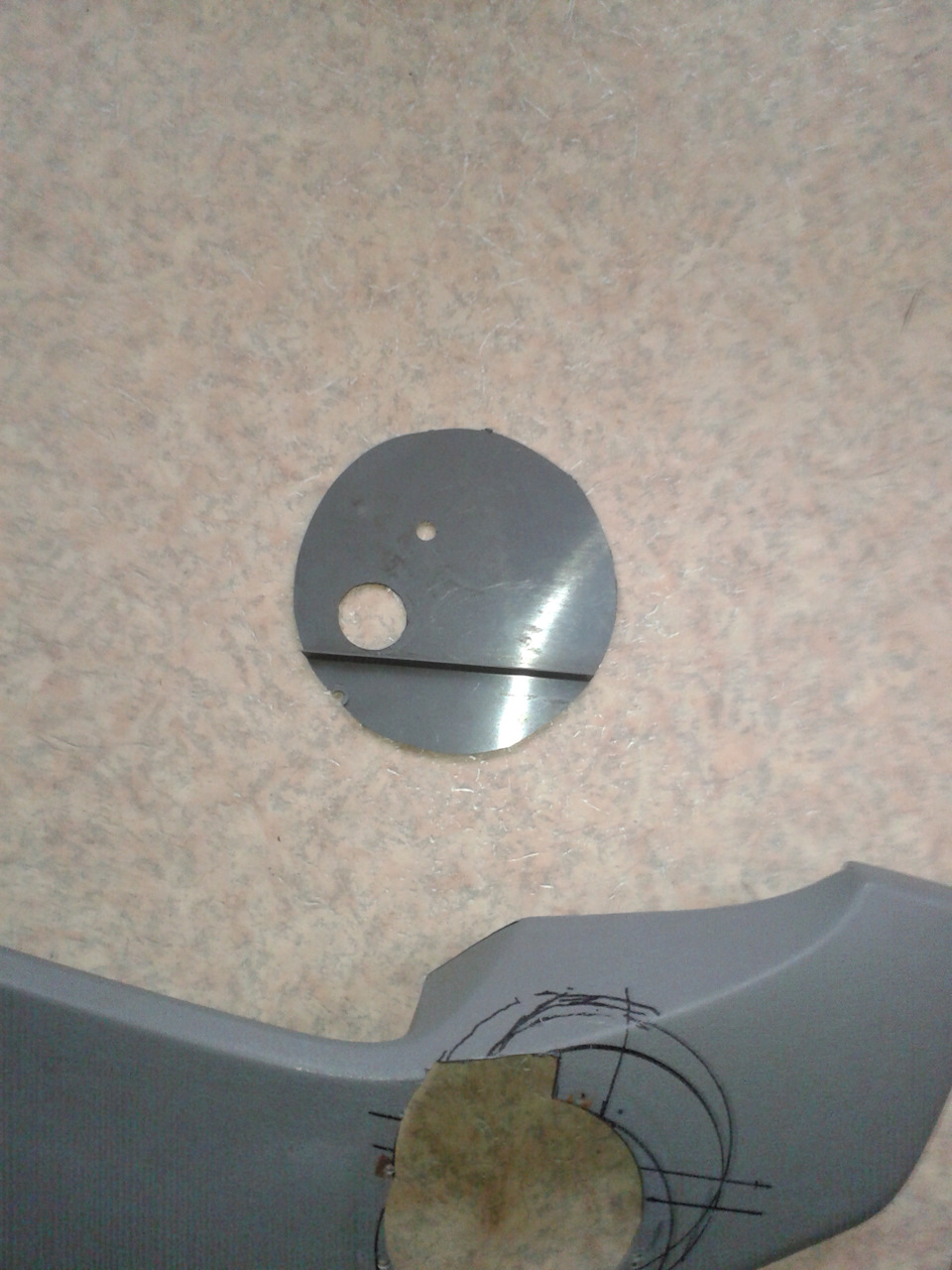

При суміщенні динаміка з картою та дверима було знайдено єдинеможливе місце його встановлення. Невеликий відступ у сторони вплощині карти дверей загрожував або більш серйозною доробкоювнутрішньої фільонки (про це докладніше в наступній частині), абовідмовою від маленької кишеньки - мені вона дуже потрібна і формадуже подобалася, або виступом динаміка нижче за карту інезакриванням дверей. Здавалося б, на такі великі двері мідбасвсього 6, 5 дюйми - а такі проблеми ... Ну і дике бажання в ціймашині робити все максимально близько до стилю. Площина установкидинаміків - вертикальна. При макетуванні та створенні основи дляподальшого обклеювання скловолокном та поліефіркою використовувавсяABS пластик, вирізаний з кишень та карти, який паявся до поверхнікишені. Якщо хтось подумав, що динамік кріпитиметься на кишенюзверху – можу засмучити:я вважаю, що подіум для установки мідбасаповинен бути намертво прикручений до металу дверей ізагерметизований - раз, карта повинна легко зніматися дляобслуговування обладнання дверей, але динамік при цьому зніматисяне повинен - два, динамік не повинен притискати кишеню до подіумудля виключення виникнення вібрацій та деформації кишені – три.Тобто подіум для динаміка – окремо, декоративний подіум із сіточкою– окремо. Такий підхід підтверджений не лише моєю практикою і є длямене оптимальним. Але при цьому важливо розв'язати порожнину кишенівід зовнішнього боку дифузора мідбаса, щоб він не грав у кишеню, аграв нам куди потрібно, а саме — в салон. Даної умови досяг, максимально зменшивши запас «холостого» простору декоративногоподіуму і затоку монтажною піною вхід до кишені. > Розміткакишені та вирізаний з карти круглий шматок пластику
Готові макети, поки без прорізаних отворів під сітки
Готовий макет, вид знизу
Готовий макет, вид зверху
Готовий макет (поки без отвору під сітку) - Вигляд зсерединикишені
Об'єм декоративного подіуму зсередини, захисна сітка динамікавстановлена для примірки
Декоративна захисна сітка закріплена за допомогою гвинтів згайками. Частина різьби, що виступає з гайок, закрита ковпачковимигайками, щоб уникнути пошкодження верхнього підвісу дифузорамідбаса. У другій половині лютого психанул і купив 3 кг фінськоїполіефірної смоли (з розрахунку на декоративні подіуми, що несутьподіуми, подіуми твіттерів і заглушки вікон внутрішніх фільонокдверей), отверджувач і скловолокно у мене були від попередніхробіт. Сподівався поклеїти всю цю справу потай від сім'ї унежитловій частині мансарди… Ага, щаз! Дружина тут же прибігла -смердить! Ну мені не смердить - я ж нанюхався :). Наступного днязрозумів дружину, т.К. Запах поліефірки пролазить у всі щілини ісправді відчувається на всіх поверхах та у всіх кінцях могобудинку. А разом із ним і шкідливі випаровування! З дикимивибаченнями та скандалами доклеїв я ці кишені. Забув сказати, щодекоративні подіуми увігнутої форми, тому клеїлися за «колготною»технологією. Якщо двома словами, то спочатку зачищається пластикдеталі до отримання шорсткої поверхні для адгезії поліефірної смолидо пластику. Потім у дружини, подруги, мами, сестри (ну чи може укогось є свої) відбираються непотрібні колготи, бажано щільністювище. Потім матеріал колгот натягується на макет (при цьомуотримуємо потрібну нам форму) і закріплюється на поверхнідекількома крапельками термоклею (у тих місцях, де не мазатимемополіефіркою), а з тильної частини деталі колготочну тканину міжсобою скріплюємо степлером або, наприклад, зшиваємо. Ця технологіяхороша тим, що при однаково виготовлених макетах ми отримуємоабсолютно однакові форми поверхні лівої та правої деталей. При«пінній» технології, коли обсяги формуються шляхом заливкимонтажною піною і, після затвердіння, подальшою її обробкою доотримання необхідної форми, отримати ідентичні ліву та праву детальдуже непросто. Далі мажемо натягнуту матерію поліефіркою і, післяїї застигання, отримуємо основу подіуму. Потім набираємо міцністьподіуму шарами скловолокна із поліефірною смолою. Ну і потімподальша обробка та виготовлення деталі під обтяжку або фарбування.Щоб не труїти сімома випарами поліефірки, довелося на якийсь часзакинути цю витівку до тепла. Коли потепліло – обробив декоративніподіуми, зробив кріплення сіток, зішліфував фарбування декоративнихпластикових грилів «аля матовий хром» до чорного пластику (щоб неблищало за чорними сітками) і відніс моєму приятелю Васі навиготовлення та ґрунтування епоксидною шпаклівкою під обклеюванням.>
Декоративні грилі — верхній зачищений від фарби під матовийхром
Виготовлені та загрунтовані кишені та накладки стійок лобового склаз подіумами ВЧ динаміків
Далі було не швидко і в результаті не весело. Був купленийшкірозамінник Флорида-47 і кілограм клею Boterm. Ця зв'язка вжевикористовувалася мною у попередній інсталяції. Кишені та накладкистійок лобового скла, де прижилися твіттери, були з великимитруднощами обтягнуті з дотриманням технології за допомогоюпромфену. Процес закінчився наприкінці липня перед поїздкою наморе. І ніби все йшло добре, але машина постояла на південномусонечку — і шкірозамінник почав відставати з утворенням під нимбульбашок повітря. Я засмутився, повернувся додому і ставрозбиратися через невдачу, вердикт - цей шкірзам погано тягнеться, а форми деталей місцями вийшли дуже увігнутими. Тому при нормальнійтемпературі шкірозамінник тримався, а при різкому її підвищенніклей розм'якшився і шкірозамінник прагнув приймати свою первозданнуформу. Ось такі справи…
Загалом, було прийнято рішення обдерти цей шкірозамінник іпофарбувати деталі урною бамперною фарбою, що ми з Васею вжеуспішно проходили раніше. День витратив на очищення від клею –такий він злий, зараза. Потім відніс деталі Васі, і за кілька днівотримав те, що хотів. Фарбу використовували стандартного сірогокольору, жодним колоруванням не робили. Вона трохи світліша, ніжпластик у салоні, і трохи віддає блакитом.Але все це разом виглядаєцілком гармонійно, що підтвердили ті, хто оцінював результат.Пофарбовані урною фарбою кишені Кінцевий результат Наплив знизудекоративного подіуму необхідний, оскільки карта встановлюється надвері зверху вниз — потрібен запас місця для подіуму мідбаса, щонесе в положенні, коли карта ще не посаджена вниз на кріпильнихелементах.
Тут видно, що маленька кишенька повністю збереглася. На мою думку, форма переходу на нього з декоративного подіуму вдалася
Про виготовлення подіумів для мідбасів і твіттерів буде в наступнихчастинах.
В ціну питання увійшла вартість комплекту акустики (107, 5 $), шкірозамінника (30 $), робіт з виготовлення та фарбування (44 $), решта - розхідники, матеріали та кріплення.
Всім добра та удачі!
