Як я відновив ОР-COM.

Такий вже модний на чіпі PIC 18F458 з прошивкою 1.59.
Купив на Аліекспрес
Працював він в принципі нормально, правда іноді вперто не хотівбачити деякі блоки.Експериментуючи, я знизив прошивку до 1.45 і наній зупинився.Але, одного разу, смикнув мене чорт спробувативідкотити прошивку ще нижче, до 1.39 І, при спробі відкату, яблагополучно перетворив сканер на цеглу.
Виявляється, що розробником ПЗ для ОР-COM передбачена така штука, що при спробі використання не ліцензійного ПЗ програма, що на ПКстирає інфу з самого чіпа.І вже ніяким OCFlash прошивку незаллєш.Потрібен програматор, яким можна прошити сам чіп.
Я, чесно кажучи, в електроніці не розбираюся від слова ніяк. Апотім розмірковуючи, що:
1. Від своєї власної криворукості я й далі ніяк незастрахований.Можу загробити і другий.
2. Програматор мікросхем коштує вдвічі дешевше ніж новийОР-COM.
3. Поїздка для скидання однієї єдиної і до того ж відомої меніпомилки вже коштувала як програматор.
У результаті замовив програматор PIC K150. Чому саме його? Начитався в інтернетах про пожвавлення діагностичних шнурків, денарод використовував у тому числі його і за ціною він зовсім недорогий.
Начитався статей, накачав картинок, як і що, і почав процес.
< /p>

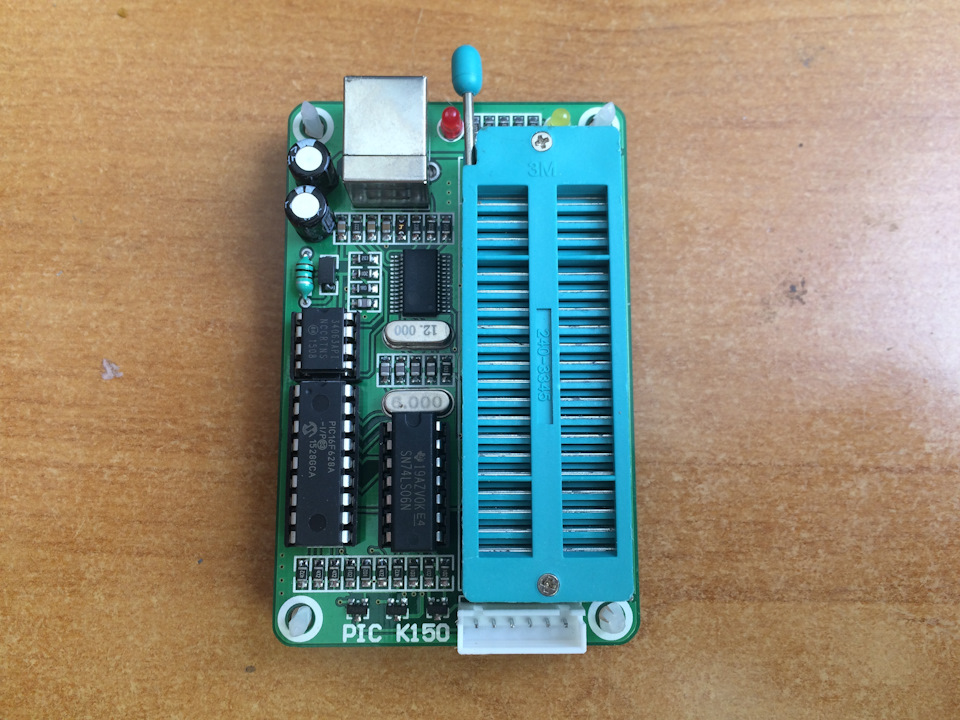

Программатор.
Він приєднується до ПК через USB-шнур, який йде з PIC K150. ОР-COMдо програматора підключається шлейфом, який теж був укомплекті.

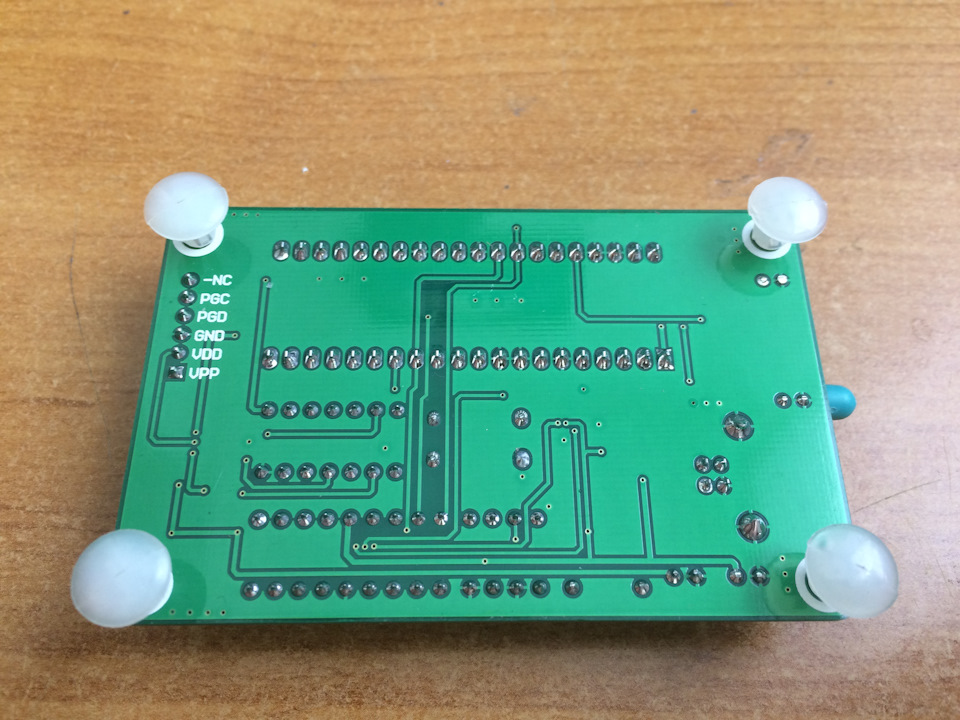

Розпинування шлейфу є на програматорі. Тільки довелося трохивникнути у всі ці хитромудрі скорочення на кшталт MKLR, VSS абоGND. У критичний момент дуже допоміг порадою драйвівець darkcats тайого тема РЕМОНТ-ПЕРЕДІЛ OPCOM… Ось у кого справді золоті руки!

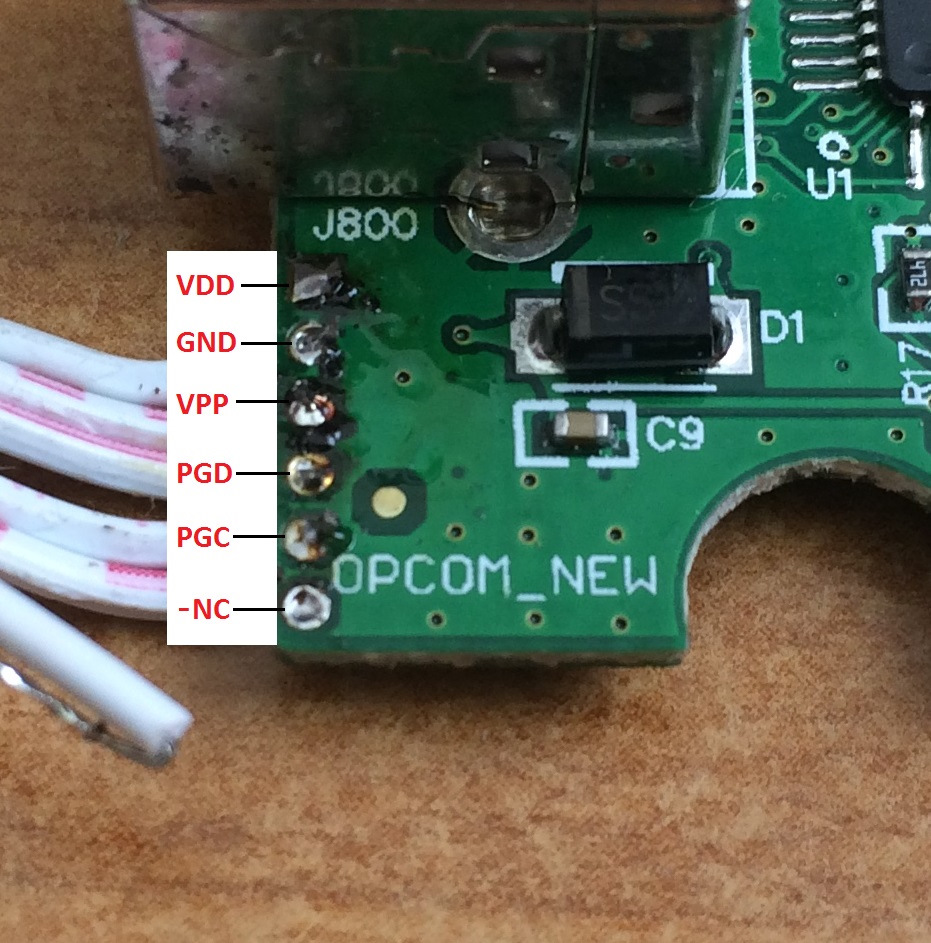

На згадку саме під програматор PIC K150 зробив таку шпаргалку.

Для роботи з програматором необхідна власне програма, через яку іпотрібно заливати прошивку.
Я використовував DIY K150 Вона проста і для власне однієї, потрібної мені операції мені саме те, що потрібно.
Важливий момент! Прогу слід ставити на Windows XP. На 7-ку вона тежстане, але програматор не побачить, щоб ви не робили.

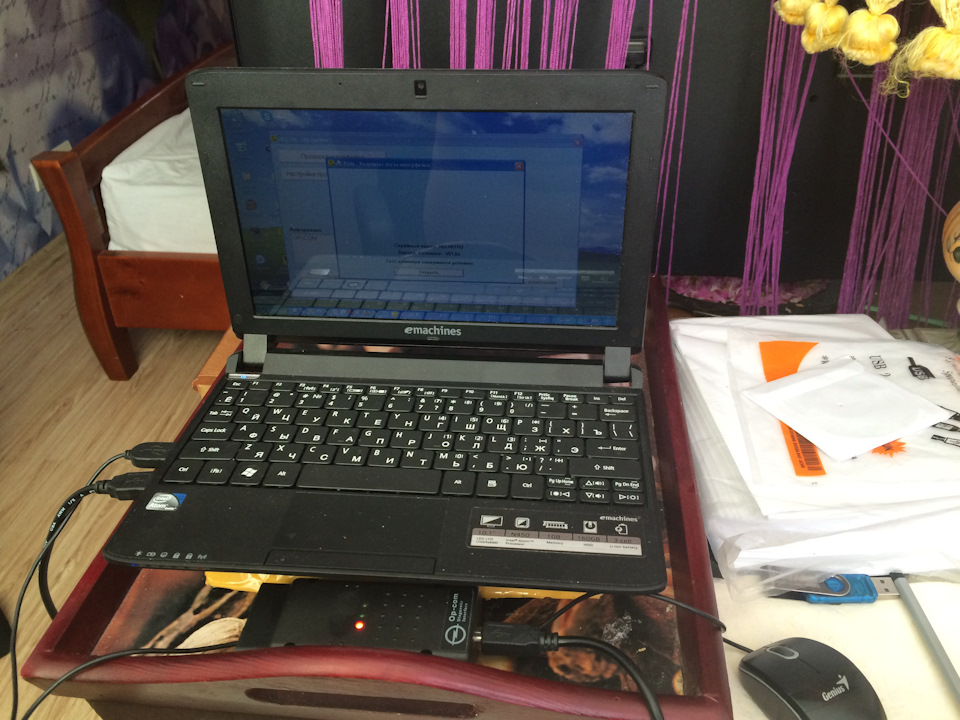

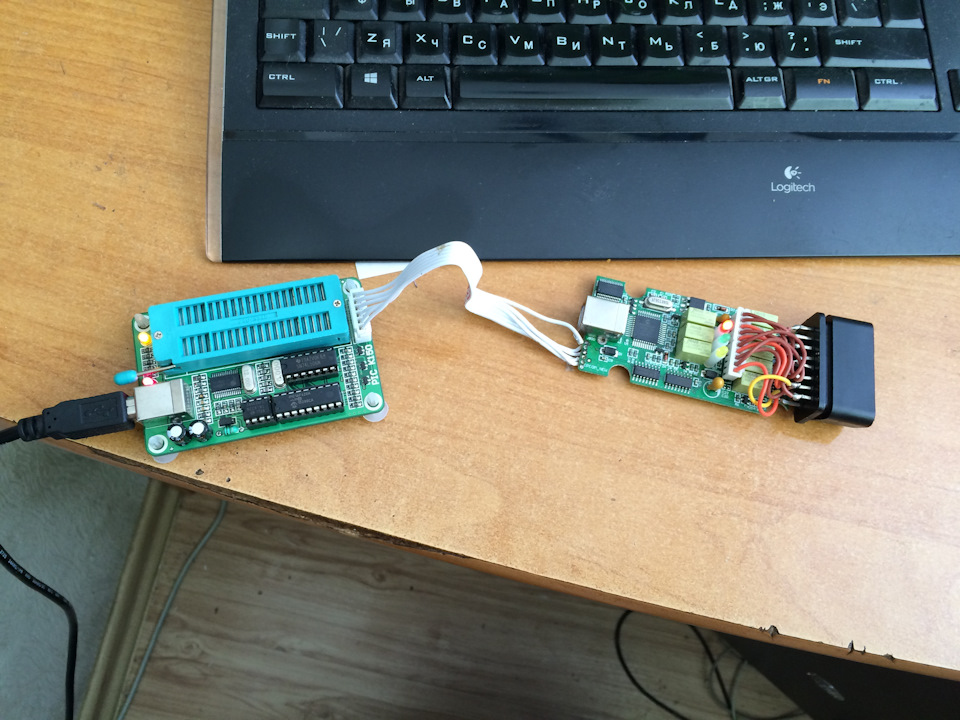

Я пристосував для цього свій Нетбук з ХР. Він ув'язнений у мене підOpel майже повністю. На ньому стоять TIS 2000, ОР-COM і все, щопов'язано з цими програмами. Збираю паровозик з PIC K150 і ОР-COM.Запускаю DIY K150.Для нормального з'єднання з програматоромнеобхідно простежити, щоб у прозі був обраний порт, який визначивсяпри встановленні драйверів для програматора. Ту, що була ускладання OCFlash Це версія 1.39. Потім залив 1.64. Запчастини нафото:8601450
Все стало чудово. Шнурок ожив і знову виконує свою функцію.Залишилося розібратися з 12 блоком, який підключається через одинраз. Контакти на реле пропаяв, воно під час спроби з'єднанняклацає, але з'єднує разів за три. Але то вже інша історія. Головнещо "цегла" оживила, та ще й самостійно.
