Великий початок цифрових приладів на діодних індикаторах. Частина 2. Бакометр.

Так як вчорашню мигалку назвати індикаторним пристроєм важко. Івиклав я її щоб показати як прошити мікроконтролер після вашихпрохань те і присвоїти їй номер 2 після вольтметра я не міг.Сьогодні ж вашій увазі надаю дійсно другий Прилад знову намікроконтролері PIC16f676 і цього разу з здвоєним, динамічнимсеми-сигментним індикатором Даний пристрій творці назвали "бакометр" - І є воно цифровим покажчиком рівня бензину влітрах.

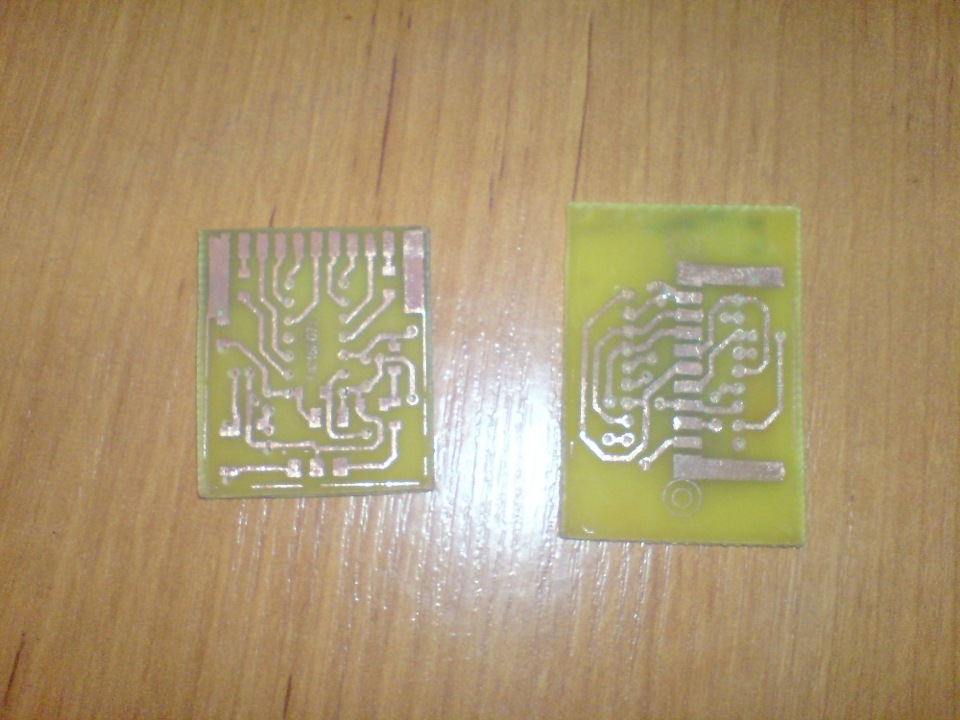

Точність пристрою викликає довіру так як калібрується вонобезпосередньо на конкретному автомобілі, тому що датчики рівняпалива тільки по марці однакові. Але розмовляти можна довго ближчедо справи. Робимо друковану плату, лудимо,

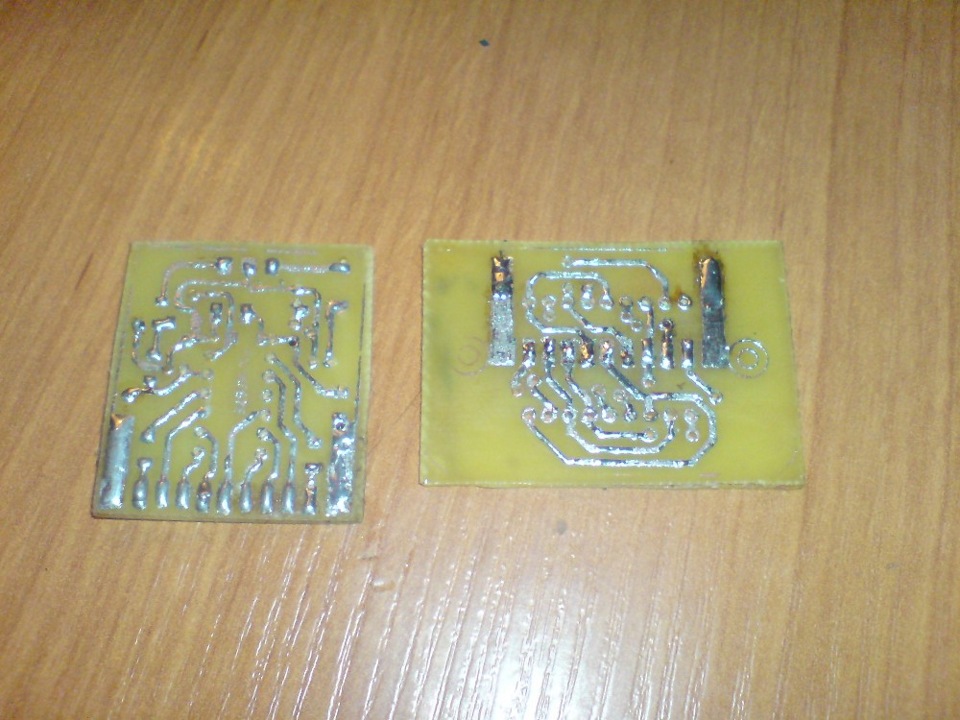

Луджена плата
Свердлимо отвори під деталі

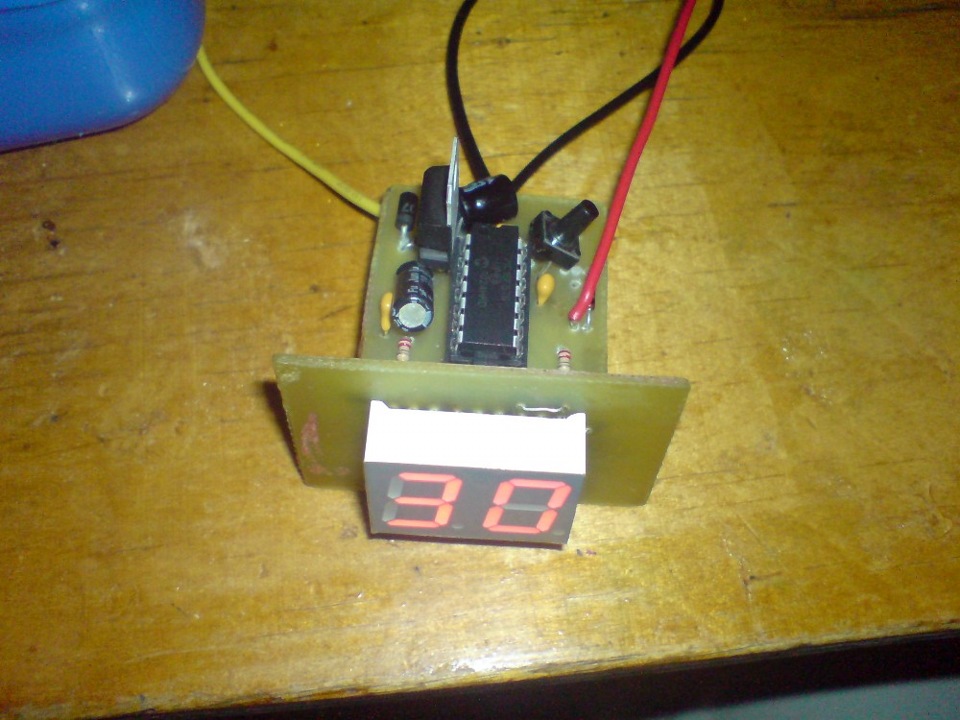

Через пару годинників пристрій було зібрано

Готове пристрій
Прошивка мікроконтролера, крона, і ось перший запуск "бакометр"-а

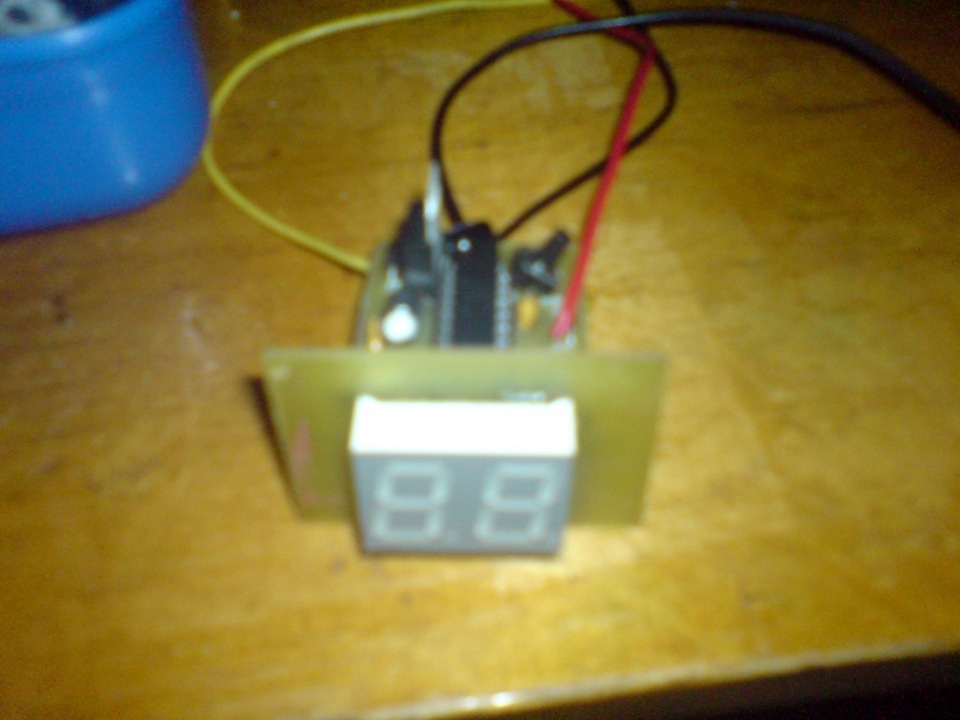

Запрацювало!
Тепер потрібно зробити морду обличчя .

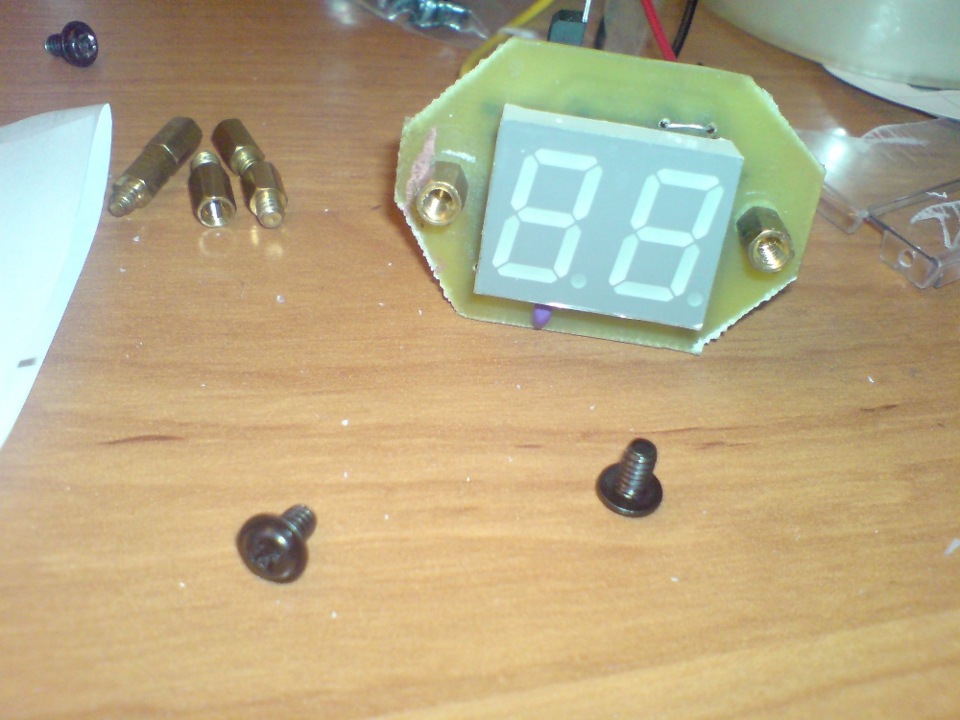

Для цього знадобилася пара гвинтиків як для встановлення материноку корпус та гвинтики до них. Чорні гвинтики були взяті відматеринок ASUS. Колись збирав і вони мені дуже сподобалися томуставив звичайні а ці залишав у пригоді :) Підготовка для фейсуприладу Як і для вольтметра у мене була заготовлена ​​плівка підтой же дизайн приладу, але вже для бакометра. І мордочка буласклеєна ще за пару хвилин. Складання приладу.
Готове харчування не подається
Готове харчування включено
Після складання прилад був відкалібрований на столі за допомогоюзмінного резистора на 500 Ом. Цього достатньо для наочності, оскільки опір порожнього бака класики близько 340 Ом.
Бакометр після тарування показує рівень бензину в баку згідно зпрошивкою. Прошивку можна зробити 0-99 л. При зниженні рівня в бакуменше 5 літрів індикатор починає блимати, показуючи показання вбаку до 00 літрів. Це добре видно на відео. І скачок 35-40 на відеотому, як калібрував на око і відстань на зміннику від 35 до 40літрів виявилося дуже маленьким. У реальних умовах такого небуде.
Ну і саме відео прикладу роботи

Для тих хто зацікавився і впевнений у своїх силах надаюпершоджерело по даному пристрою . Там ви зможете замовити прошивкупід ваші цілі та поставити питання по ходу збирання.
bezkz.su/forum/topic/286-bakometr/

> Как завжди всім дякую. І не забуваємо натиснути на кнопку :).Вам не складно, а нам приємно. PS Спеціально для скептиків, а таксамо для всіх хто чекає від вказівника тиску, бакомера та іншихприладів такого ж принципу роботи, поясню чому, не робив плавнукриву, точні вимірювання тиску та іншу фігню.
Спочатку тиск переведено в опір механічним способом з використаннямбіметалічних компонентів. Вже питання точності приладу спливло. Чине аргумент? Ідемо далі завод вказує діапазон опорів для певноготиску в 30 Ом. Враховуючи діапазон роботи датчика 320-360 Ом - 30Ом, це 10% похибки :) Ви ще вірите в точність і таріровку цьогоприладу. Далі ще цікавіше таку похибку має і стрілка у вашійприладці. І ваш тиск або рівень палива має +-20%. Так що не тіштесебе ілюзіями, що встановивши бакомер або покажчик тиску ви будетезасікати витрату або перевіряти тиск залежно від чогось. Це лишекрасива іграшка не більше. Датчик температури свідомо мінятиму наелектронний з точністю +-0, 5 С.
Сподіваюся, частина питань відпаде. Так як я вірю (поки що) щобагато хто все ж таки читає, а не тільки дивиться картинки :).анімація.
