На цей раз пристрій трохи складніше.На більшому і дорогомумікроконтролері.
Як ви могли прочитати в назві це цифровий спідометр.У мережі багатоцифрових спідометрів на більш простому і дешевому контролері такомуяк PIC16F628A або PIC16F84 ціна останнього на сьогоднішній день нетака вже й дешева в порівнянні з першим.Але крім вимірюванняшвидкості в них немає більше нічого цікаво.Такий спідометр я вмайбутньому хочу переробити в дзеркальну індикацію але не повністю, а тільки цифри і використовувати для дзеркального відображенняпроекції швидкості на лобове скло в нічний час доби. Але це всеплани. Повернімося до "багатофункціонального спідометра лічильникапробігу" Ігоря. Лічильник пробігу автомобільною мовою ценазивається одометром виводить цей пристрій далеко в перед упорівнянні з бюджетними пристроями. І цих одометрів аж 3. 1 — цезагальний спідометр. Він на сленгу автомобілістів «Мільйонник».Тобто 6-ти значний одометр.
2 - це добовий пробіг. І тут Ігор відскочив від стереотипів ізробив його цікавішим. Відійшовши від стереотипів, він зробив 2знаки після коми. І добовий одометр показує не лише 100 метрів, а й10. Я вже другий день катаюся і засікаю кілометраж по селі.
3 — це сервісний пробіг. Налаштований він на 10 000 км, якщо бутиточним, то на 9999. Цей вважає пробіг до заміни масла. 9900 він просебе навіть не нагадає. Пройшовши цей пробіг Спідометр буденагадувати скільки залишилося до заміни при кожному включеннізапалювання. — А ось ця функція мені сподобалася найбільше напевно.Завдяки їй я знаю, що від гаража до будинку навколо вулиці у мене700 метрів, до бабусі 1200, а до батька на роботу об'їжджаючипарадний в'їзд 2600 метрів. Справа в тому, що ця функція чимосьнагадує добовий пробіг, але як би вважає пробіг від включення довимкнення запалювання, оновлюючись щоразу, коли ви заглушилимашину. Уявляєте таку штуку в таксі. Селий клієнт ви завелиавтомобіль доїхали до потрібного місця. Заглушили автомобіль іодометр вам чемно показує пройдений вами кілометраж у вигляді-025.6-. І ви швидко і ефектно множите 25.6 км на ціну за 1км/пробіг. Або просто вимикаєте запалення, зморите на циферки таговоріть 25 км 600 м з Вас хх грн. Мрія просто а не одометр.
Заінтригував тоді йдемо далі. Більше про пристрій можна прочитатина офіційному сайті автора Авторські електронні пристрої
Я ж опишу що і як зробив я. >

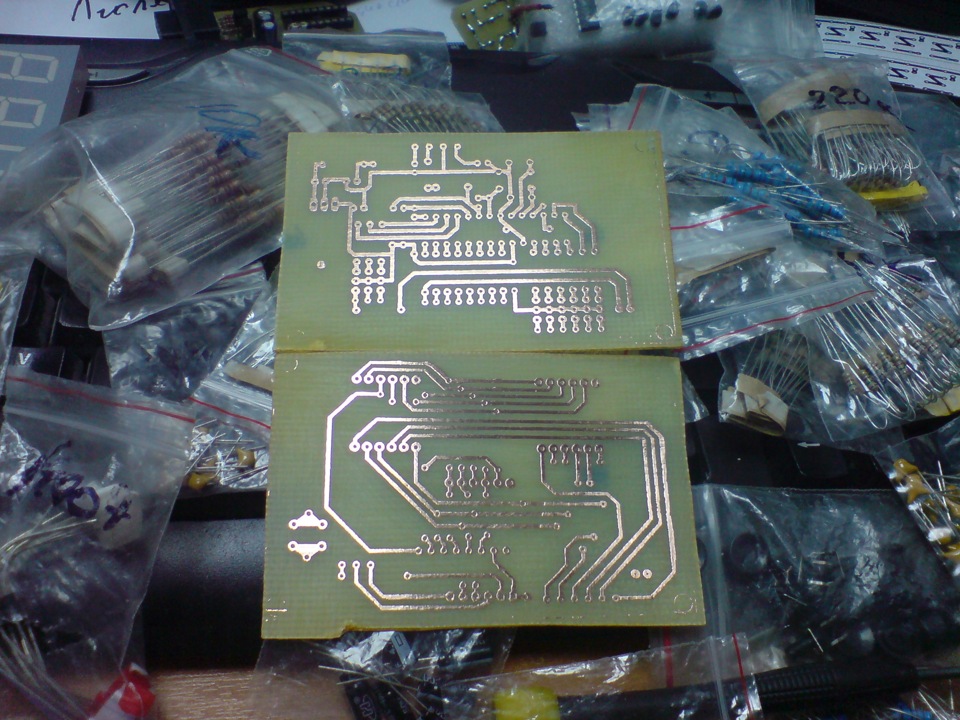

Плату я розводив сам під свій розмір індикаторів та габарити.

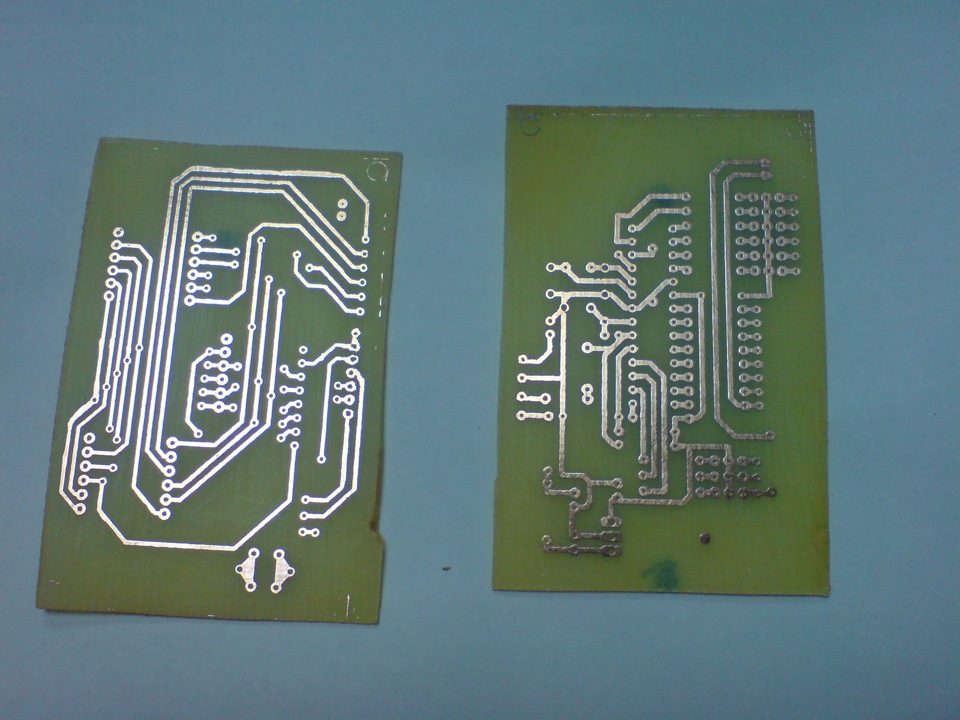

Плата вийшла двоскладова.
<

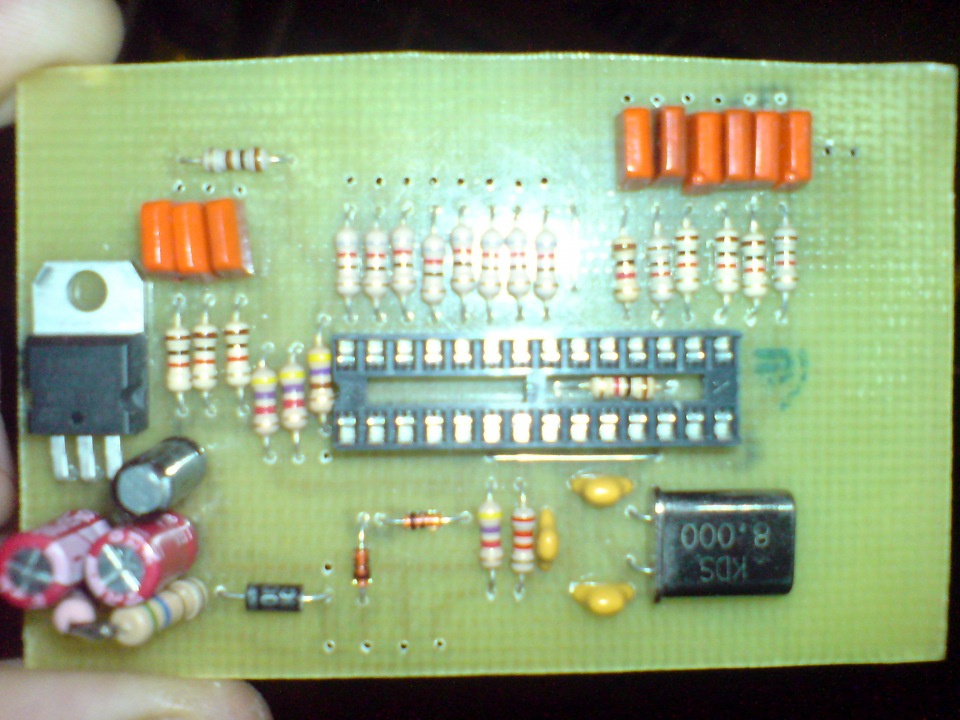

На одній із плат розмістився мікроконтролер і вся йогообважування.

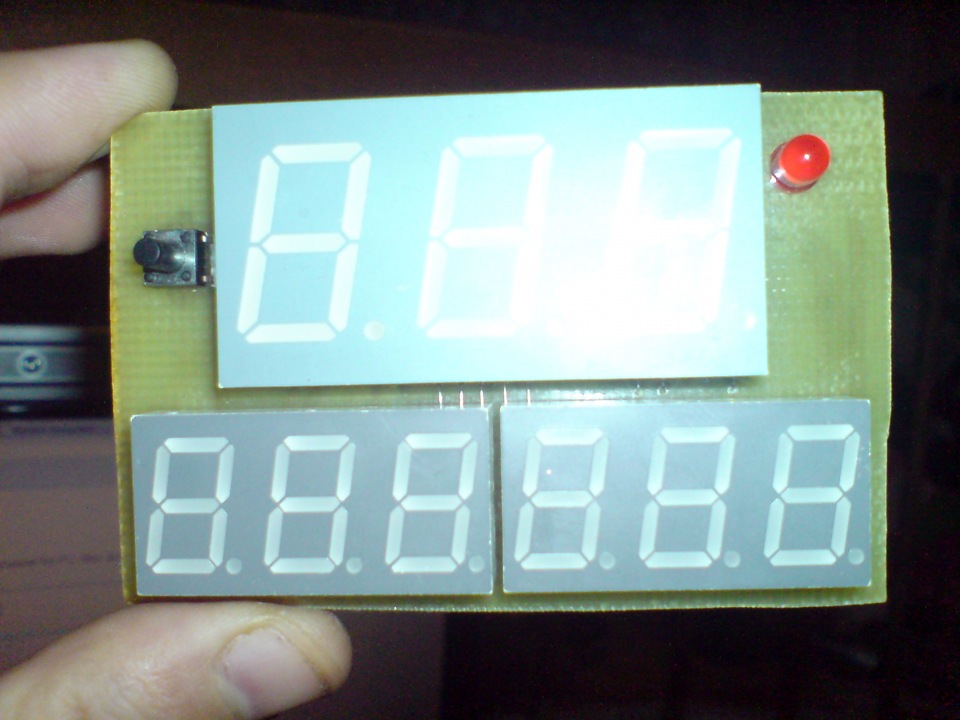

друга плата була зроблена безпосередньо під індикатори, так самосервісний індикаторний діод і кнопка селектор.
< Що стосується кольору індикатора, то я пішов з досвіду Ігоря іне дарма. Він зробив прилад двоколірним. Щоб інформація незмащувалась ну і за кольорами Швидкість більш важливий параметртому на неї випав червоний колір, і зелений під одометр. Я зняв длявас невелике відео про роботу приладу. На ньому добре видно всюіндикацію, видно як плавно відображається швидкість, видно що немаємерехтіння останнього символу, тест індикаторів при включеннівважаються десятки метрів пробігу. І та сама цікава функціявідображення пробігу після включення запалення. Ну от і все. Як я йказав мені залишилося зібрати лише тахометр. Якщо Вас зацікавив цейспідометр-одометр запрошуємо на сайт avtoelectro.radioliga.com/крімспідометра-одометра Ви знайдете для себе багато цікавих пристроївяк для автомобіля та побуту. Які зможете зібрати самі якщоволодієте навичками створення плат, і елементарними основами паяннязамовивши прошитий мікроконтролер. Тим більше, пристрій зібранийсвоїми руками завжди приносить в рази більше задоволення. На сайтіможна також замовити повністю готовий пристрій. До швидкихзустрічей, цикл статей електроприладів на цьому не закінчений, скоро буде новий пристрій - двоканальний термометр для автомобіля, що вимірює мікроклімат. Внутрішню та зовнішню температуру.
"так само сервісний індикаторний діод і кнопка селектор.
стосується кольору індикатора, то я пішов з досвіду Ігоря і недарма. Він зробив прилад двоколірним. Щоб інформація не змащуваласьну і за кольорами Швидкість більш важливий параметр тому на неївипав червоний колір, і зелений під одометр. Я зняв для васневелике відео про роботу приладу. На ньому добре видно всюіндикацію, видно як плавно відображається швидкість, видно що немаємерехтіння останнього символу, тест індикаторів при включеннівважаються десятки метрів пробігу. І та сама цікава функціявідображення пробігу після включення запалення. Ну от і все. Як я йказав мені залишилося зібрати лише тахометр. Якщо Вас зацікавив цейспідометр-одометр запрошуємо на сайт avtoelectro.radioliga.com/крімспідометра-одометра Ви знайдете для себе багато цікавих пристроївяк для автомобіля та побуту. Які зможете зібрати самі якщоволодієте навичками створення плат, і елементарними основами паяннязамовивши прошитий мікроконтролер. Тим більше, пристрій зібранийсвоїми руками завжди приносить в рази більше задоволення. На сайтіможна також замовити повністю готовий пристрій. До швидкихзустрічей, цикл статей електроприладів на цьому не закінчений, скоро буде новий пристрій - двоканальний термометр для автомобіля, що вимірює мікроклімат. Внутрішню та зовнішню температуру.
"так само сервісний індикаторний діод і кнопка селектор.
стосується кольору індикатора, то я пішов з досвіду Ігоря і недарма. Він зробив прилад двоколірним. Щоб інформація не змащуваласьну і за кольорами Швидкість більш важливий параметр тому на неївипав червоний колір, і зелений під одометр. Я зняв для васневелике відео про роботу приладу. На ньому добре видно всюіндикацію, видно як плавно відображається швидкість, видно що немаємерехтіння останнього символу, тест індикаторів при включеннівважаються десятки метрів пробігу. І та сама цікава функціявідображення пробігу після включення запалення. Ну от і все. Як я йказав мені залишилося зібрати лише тахометр. Якщо Вас зацікавив цейспідометр-одометр запрошуємо на сайт avtoelectro.radioliga.com/крімспідометра-одометра Ви знайдете для себе багато цікавих пристроївяк для автомобіля та побуту. Які зможете зібрати самі якщоволодієте навичками створення плат, і елементарними основами паяннязамовивши прошитий мікроконтролер. Тим більше, пристрій зібранийсвоїми руками завжди приносить в рази більше задоволення. На сайтіможна також замовити повністю готовий пристрій. До швидкихзустрічей, цикл статей електроприладів на цьому не закінчений, скоро буде новий пристрій - двоканальний термометр для автомобіля, що вимірює мікроклімат. Внутрішню та зовнішню температуру.
"на сайті можна також замовити повністю готовий пристрій. Дошвидких зустрічей, цикл статей електроприладів на цьому незакінчений, скоро буде новий пристрій - двоканальний термометр дляавтомобіля, що вимірює мікроклімат. Внутрішню та зовнішнютемпературу.
"на сайті можна також замовити повністю готовий пристрій. Дошвидких зустрічей, цикл статей електроприладів на цьому незакінчений, скоро буде новий пристрій - двоканальний термометр дляавтомобіля, що вимірює мікроклімат. Внутрішню та зовнішнютемпературу.
