Так як почав працювати над складанням цифрової приладки, вирішиввикласти Вам кілька варіантів організації підсвічування. Всі схемиперевірені і я покажу навіть відео їх роботи.
Отже приступимо.
Стабілізатор на LM317

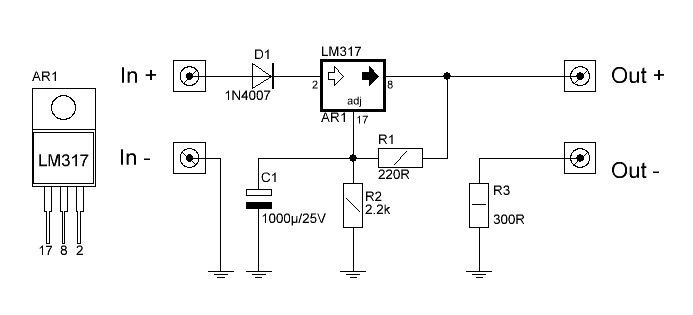

Перша схема зібрана на LM317 і працює саме як стабілізатор напруги, а не струму.Потужність цієї мікросхеми 1.5А і за умови встановленняхорошого радіатора знаючи що струм через ланцюжок з 3 діодів 20 мА(0.02 А) кількість таких ланцюжків можна розрахувати.
Для ланцюжка з 10-20 таких відрізків радіатор не єобов'язковим.
Стабілізатор LM317

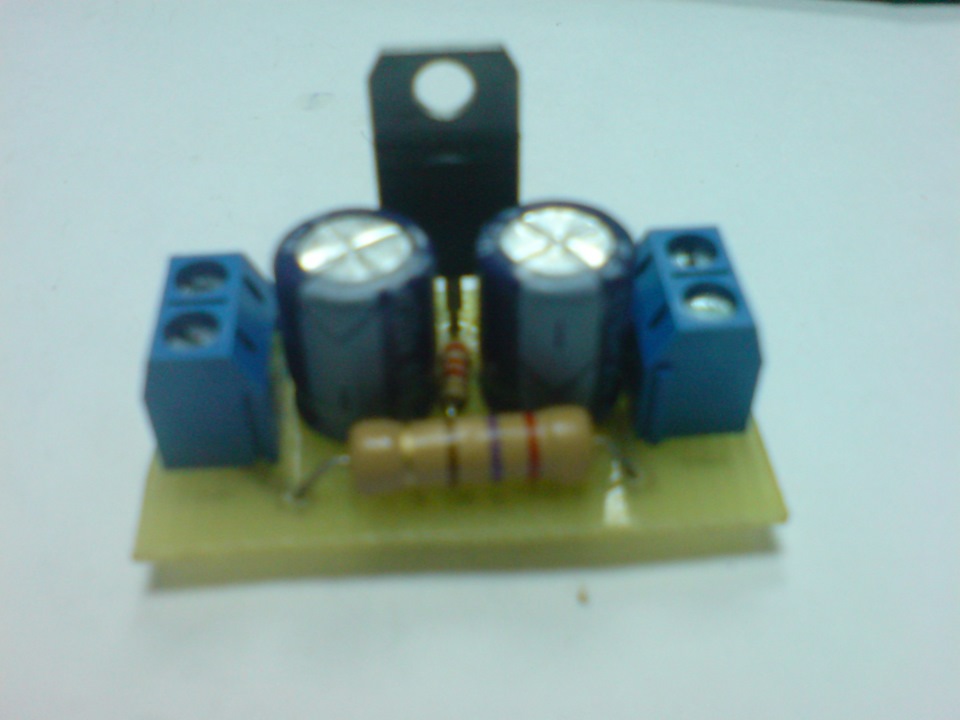

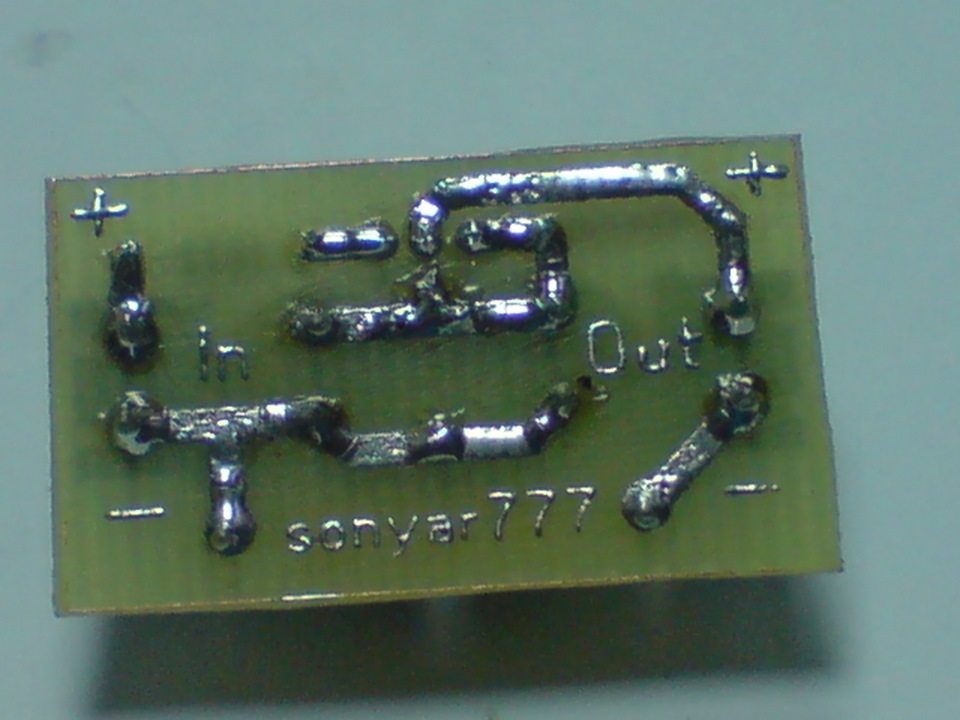

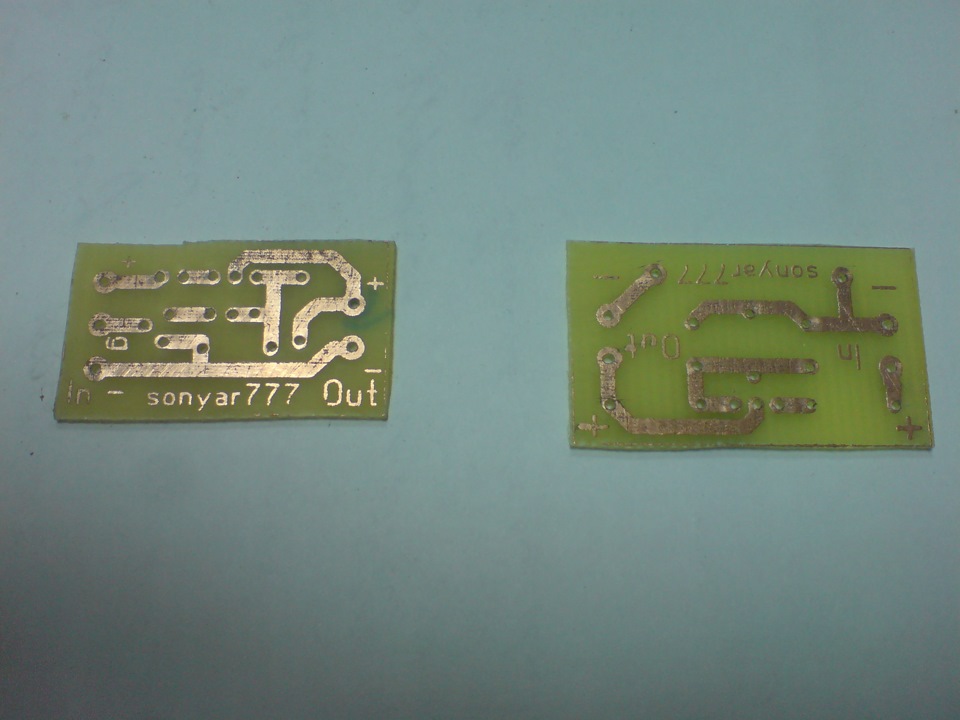

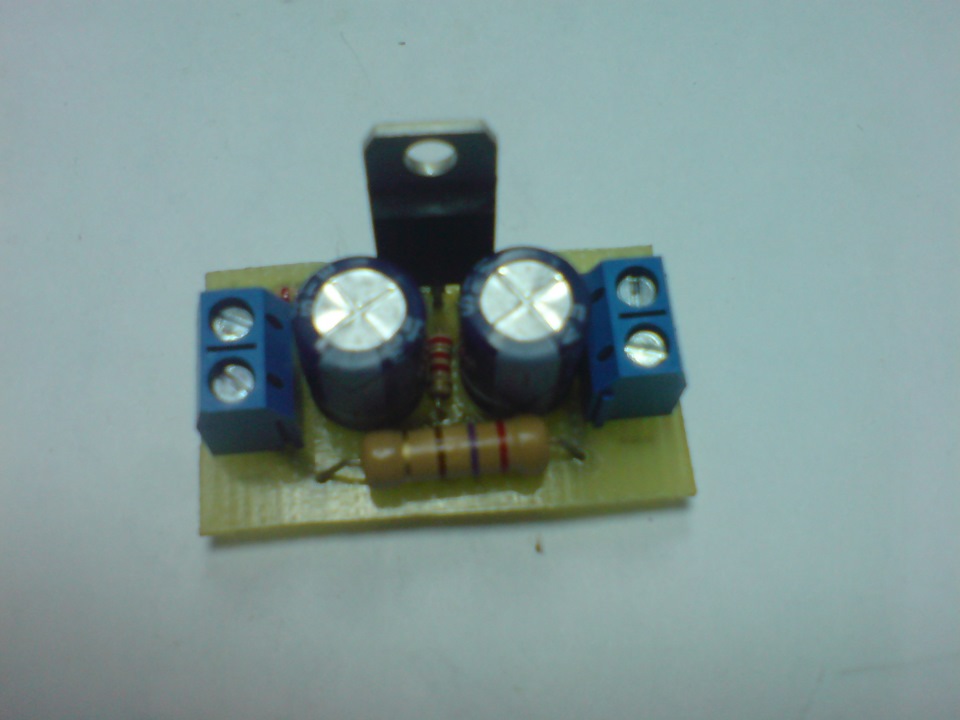

Зібраний пристрій виходить дуже компактний.<
Стабілізатор LM317
Стабілізатор LM317
Стабілізатор LM317
Стабілізатор LM317
Стабілізатор LM317 та Підсвічування зі зміною яскравості
А ось і відео роботи даної схеми
< Друга схема на драйві дуже поширена але проте не надто складнаі цілком працездатна. Оскільки каналом діодів управляє польовийтранзистор, то її потужність ще вища за попередню, кількістьсвітлодіодів абсолютно не впливає на час розпалювання та гасіння.Але для плавного гасіння вона вимагає наявності +12 повз ключзапалювання.
Схема придатна і до ламп розжарювання і до будь-якого іншогонавантаження
p>
Як і попередня плата розміри не великі
Плавне вкл.Викл підсвічування
Плавне вкл.Викл підсвічування
За традицією відео
Підсвічування зі зміною яскравості
Остання третя схема буде цікава людям які не люблятьнадмірностей у підсвічуванні, але хочуть практичності. При переходіна діодне підсвічування стандартний регулятор яскравості лампрозжарювання стає практично марним. Майже в кожному пості пропереробку підсвічування люди запитують чи не сліпить вночі, чи невтомлюються очі і т.Д. Наведена схема має 2 режими яскравості "день-ніч". Керуючим служить провід лампу габаритних вогнів. Наплаті встановлений змінний резистор 5к, що дозволяє регулюватияскравість підсвічування в нічному режимі. Можна відрегулювати одинраз, можна винести резистор і регулювати за ситуацією.
Підсвічування зі зміною яскравості
Підсвічування зі зміною яскравості
Підсвічування зі зміною яскравості
Підсвічування зі зміною яскравості
Підсвічування зі зміною яскравості
Підсвічування зі зміною яскравості< Не намагайтеся поєднуватидіодну стрічку та стабілізатори напруги серії L78xx вавтомобілі.
Ну і відео роботи третьої схеми.
7812 голодуватиме при харчуванні від бортової мережі, що вплине наяскравість діодів.
7809 і нижче працюватимуть у режимі достатнього харчування, але дляних потрібно робити свої ланцюжки діодів. Тема діодів дуже поширенав інтернеті, але не всі вловлюють різниці між схемами для дому таавтомобіля. Блок живлення в будинку можна підібрати в потрібномудіапазоні, а в автомобілі ми відштовхуємось від мережі.
Коментарі20
Здрастуйте, печаткою не поділіться [email protected]
Привіт! Питання за схемою плавного розпалювання/гасіння. Ставлю як навантаження салонний плафон на 2 лампочки, польовий транзистор сильно гріється. Вихід - ставити радіатор? Або прибрати лампи і поставити світлодіоди?
Потужність польового транзистора підберіть. Радіатор встановіть. Діоди поміняйте. Звідки я знаю як вам краще. Може вам за медичною вимогою потрібне підсвічування на лампочках або більше подобається лампочка або менше подобаються світлодіоди або ви ще...
Дякую за швидку відповідь! Чесно кажучи я чайник ось, що стосується електроніки, хоча давно, 40 років тому ходив у радіокухоль (на тому рівні знання і залишилися, ось з механіки авто можу практично все розписати, але тут поки плаваю ...) Лампи краще ...
Берете свій полевик за назвою шукайте на нього datasheet порівнюєте тип, напругу роботи і потужність і шукайте або в тому ж дотягніть з якоюсь буквою або цифрою або знаючи параметр пишете N і Р транзистор і потрібну потужність і шукайте назву а потім...
Це вірно! Але у нас руки якось більше до гайкових ключів, ніж до клавіатури заточені! Дякую за допомогу, шукатиму. Зібрав їх цього запису дві схеми, все працює на ура. Ще раз дякую
Добрий вечір! А яку схему можна застосувати для світлодіодів 1ват 350мА, щоб можна було зробити два режими дхо і габарит?
Шкода що немає поєднаної схеми. Потрібний плавний розпалювання/гасіння, з додатковим приглушенням яскравості від габаритів. Тобто аналогова версія розпалювання від Самокат Ветерана.
Чому ні. Відео в коментарях нижче. Зі знанням справи все поєднуємо
Так, комбінуватиму схему. Дякую Давно використовую схему на атіні 13, але в одній панелі вона хоч убий не хоче працювати, постійно збоїть контролер. Доведеться робити аналогову і постаратися не розгубити функціонал)
Якщо це схема Ветерана про яку я подумав, то вона без плавного гасіння
Так, ветерано. Гасіння вона не має, вірно. Ну в цій схемі додасться плавне гасіння, але пропаде поканальне розпалювання. Доведеться ним жертвувати.
Їм жертвувати -)
у цифровому варіанті (як макрос) немає випадково схеми регулятора яскравості?
А файлик lay для друкованої плати можна викласти?
Якби я хотів викладати файли вони давно були б у статті.
А на мило скинути можеш?
Там 5-10 деталей. Давно б уже намалював. До 14 січня нічого не скину. Я на канікулах у тещі. Інтернет тільки в мобільному.
підкажи будь ласка за другою схемою, спаяв, діоди горять дуже тьмяно, плавно ні тухнуть ні розпалюються, у чому може бути проблема?
У неправильному збиранні
