На просторах інтернету в пошуках двоканального термометра наткнувсяна пристрій Олександра Alex_EXE. Колись я вже повторив йогопристрій — цифровий вольтметр тому сміливо взявся за термометр.< br/>
Форм фактор у мене стандартний - корпус приладу 2106.
Для початку наведу схему.

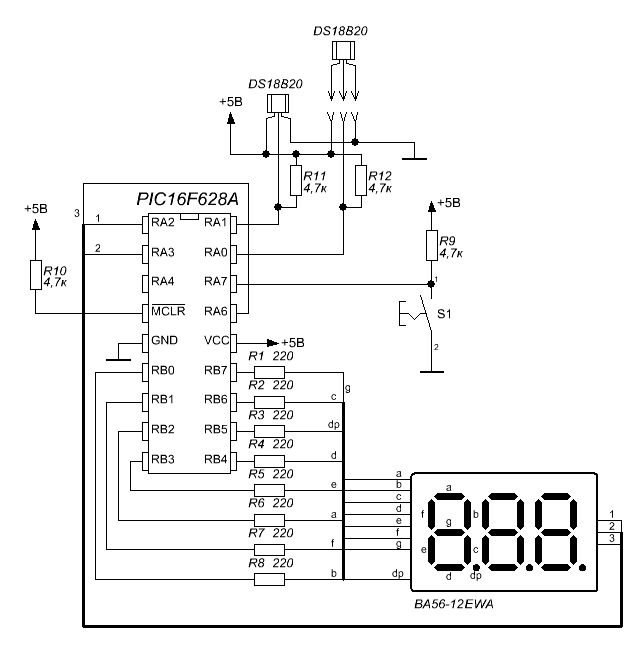

Схема автора пристрою
Першоджерело двоканального термометра

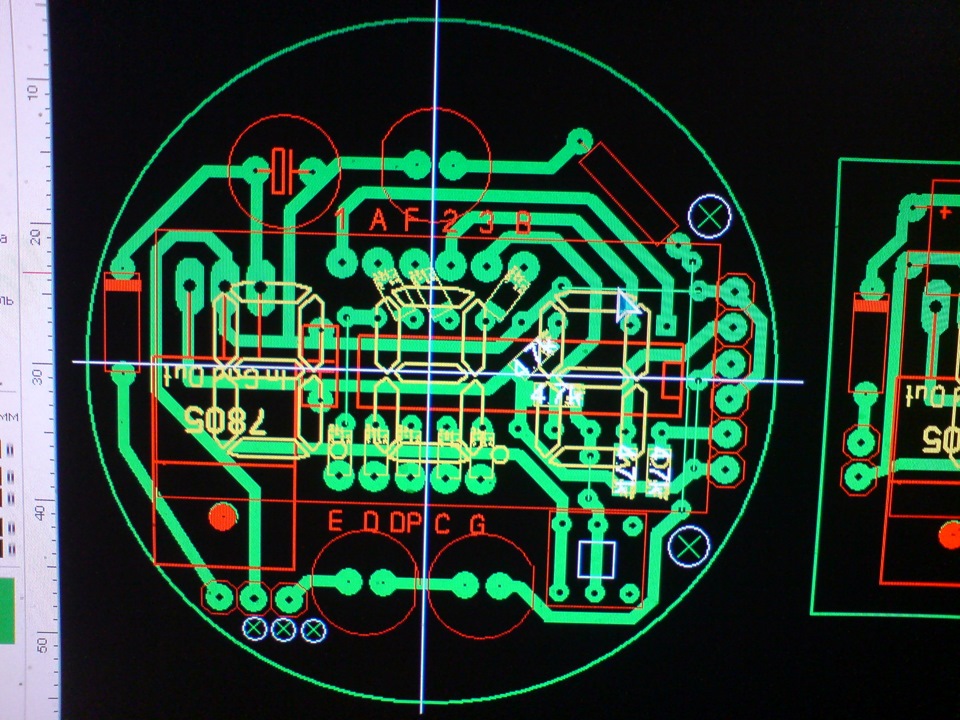

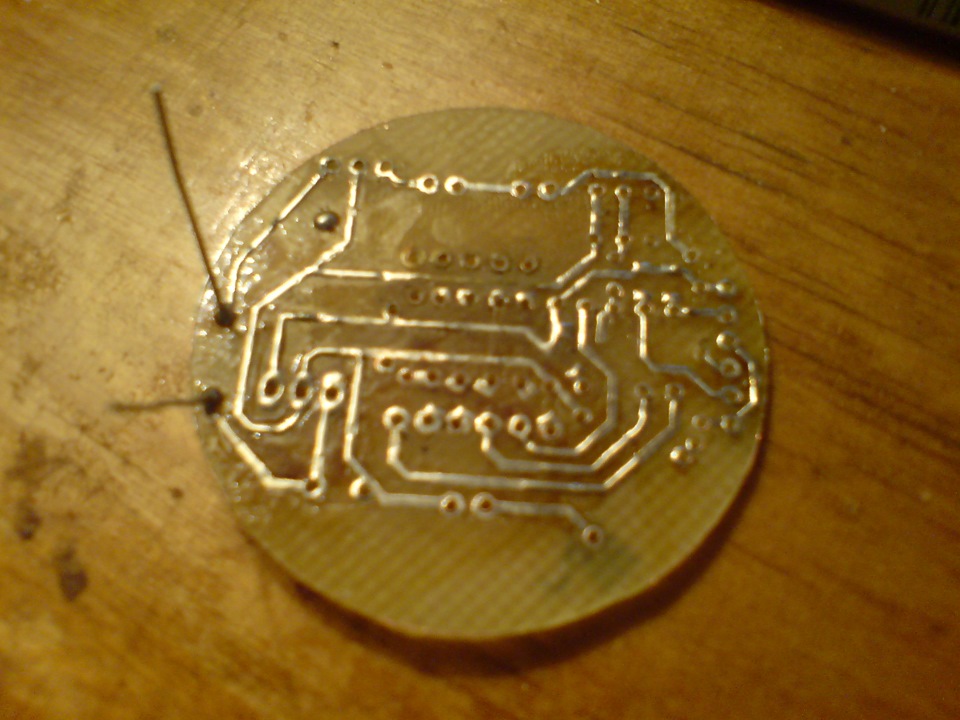

Далі все як завжди. > і збираємо

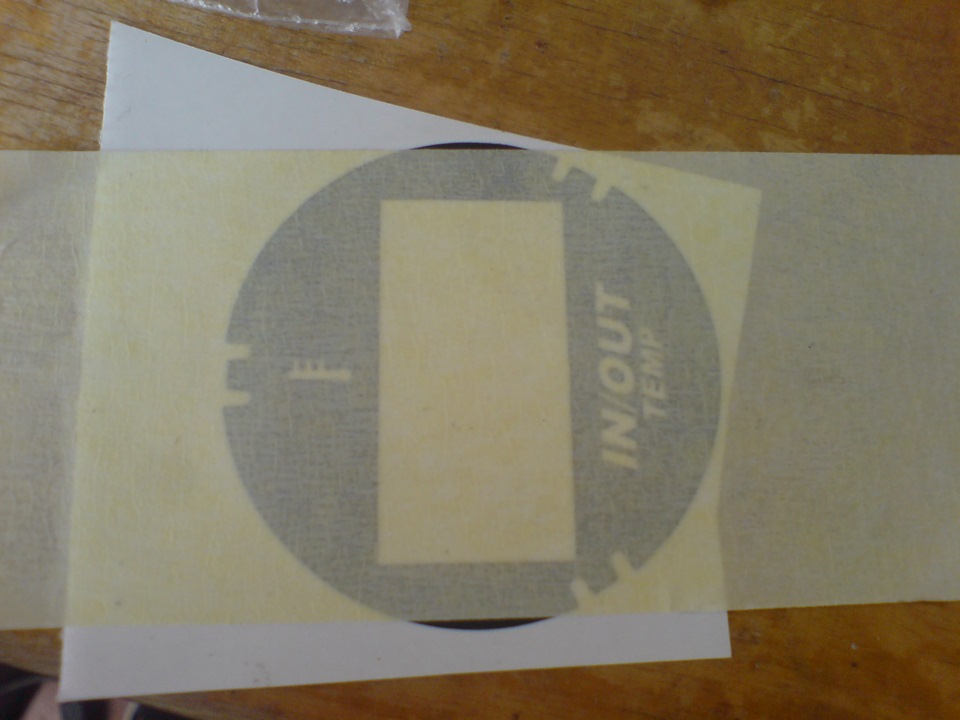

Так само не змінена технологія виготовлення накладки на обличчяприладу.Це наклейка вирізана з оракалу і наклеєна на пластик з сдкоробки
< Якщо по контуру наклейки пройтися гострим канцелярським ножемто при обламуванні коробка тріскатиметься саме по лінії надрізу, ане як їй заманетьсяДалі більш докладно зупинюся на складанні приладу.

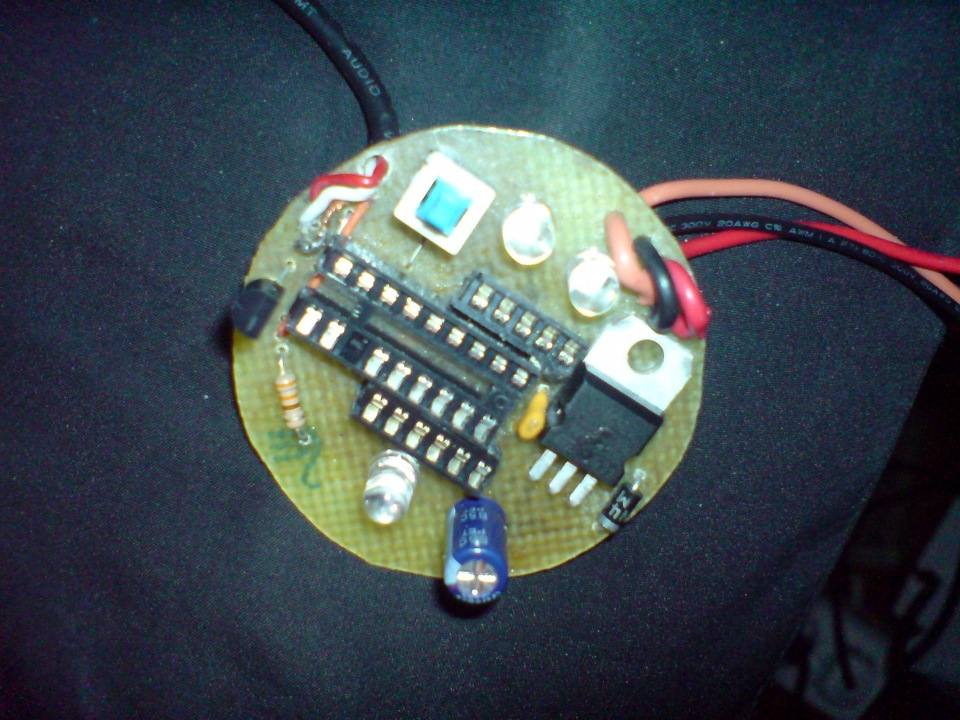

Щоб плата на стикалася з корпусом приладу внизу проклеюю смужкушумоізоляції, або подібного матеріалу. Виходячи з габаритів платиширина смужки приблизно 5-6мм. Так само ізолентою проклеїв бічнустінку приладу по периметру. В конкретному прикладі колір 073)трохи нижче побачите для чого після підготовки плата вставляється вкорпус приладу.
> Лицьова панель так само фіксується до індикатора за допомогоюсмужок оракалу або ізоленти але так щоб не перекрити піктограмиіндикації.
Завдяки тонуванню прилад має гарний вигляд у вимкненому стані
>
Хоча смак у всіх свій і для когось це не прийнятно.
Ну і кілька фотографій готового зібраного приладу. Що стосуєтьсяпрошивки пристрою то ув. Олександр (Alex_EXE) підправив її під моїпотреби. А саме вставив анімацію як у приладі Термостат-термометр ізмінив індикацію d-1, d-2 (датчик один та датчик два) яка була вйого версії приладу, на потрібні мені In – внутрішня температурасалону та Out – температура за бортом. Алгоритм роботи індикації, 2секунди назва датчика та 6 секунд показ температури. За такималгоритмом кожен датчик опитується раз на 12 секунд, Так яктемпература салону і навколишнього серед не критична до миттєвоговизначення, як, наприклад, температура двигуна, то даний алгоритмдля мене цілком зручний і практичний. Раз почути. Так що затрадицією, що вже встановилася, наводжу відео огляд роботипристрою.
